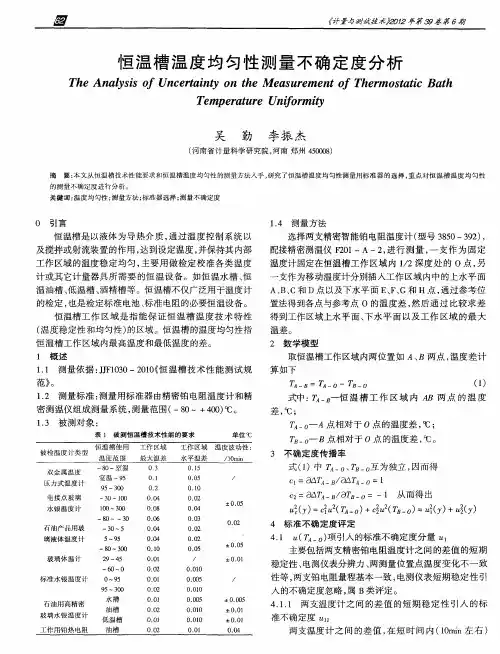

恒温槽技术性能测试记录

表 ３ 恒温槽温度均匀性 的测量不确定度评估表
４２２ 电测仪 表分辨 力 引人 的标准 不确定 度 Ｕ２ ．． ２ Ｆ０ 一Ａ一２精密 测温 仪分 辨 力 为 ０ １ ， ２１ ＇ ．ｔ 配精 密铂 ｍ
电阻温 度计 相 当 于 ０ ３ ． ｍＫ， 读数 区 间 的半宽 度 为 分 辨 力 的一半 ， ａ ．／ ：０ １ｉ 按均 匀分 布处理 ， 即 ＝０ ３ ２ ．５ Ｋ， ｎ 则 Ｕ ＝０ １／５＝ ．９ Ｋ ．５４ ０ ０ ｍ （） ７ ４ ２３ 两测 量位 置 温 度 变 化不 一致 引人 的标 准 不确 定 ．． 度 ｕ３ ２
＝
由规程得 知 ， 述 因素 带 来 的 极 限误 差 应 不 大 于 被 上 测 电阻元件允 许误 差 的 １２ ， ／０ 因此 区间半宽
口 ：１× １ ５× １ ２ ０— ／ ０：０ ５× １ ６ ０
．
１ ０ ５假 设它 属 于均匀分 布 ， 含 因子 ｋ＝ ３ ×１—， 故包 √
不 确定 度分量
般情况 下 ， 温 恒 温槽 、 温 水槽 、 温油 槽 的 温 低 恒 恒
度使用 范 围分 别 为 （ ０～２ ） 、 ３ 一８ Ｏ ℃ （ ０～９ ）Ｃ、 １０— ０ ｑ （０ ３０ ℃ ， 照 ＪＦ ００—２ １ ０） 按 Ｊ １３ ０ ０的测 试 方 法 ， 实 验 室 常规 在 条件下 ， 上 述 三类 恒 温槽 选 取 不 同温 度 点 进 行 测 量 。 对 其测量 不确定 度见 表 ３ ：
＋１ ２： ２ ０ ６ ７ ｕ ＝ １ ４ ｍ Ｋ ．４
表 ２ 主 要 不 确 定 度 汇 总 表
单位 ： ｍＫ
的一半 ， ａ＝ ．／ 即 ０ ３２＝０１ｍ 按 均匀 分布 处理 ， ．５ Ｋ， 则

《JJF1030-202X温度校准用恒温槽技术性能测试规范》修订说明2019年8月目录1 任务来源2 规范制定依据3 产品在国内外生产和使用情况3.1产品类型3.2主要计量性能4 国内外相关标准4.1国家标准4.2行业标准4.3国际标准5 现行规范存在的主要问题6 规范修定的主要内容和说明7 与国内外标准水平的比较《JJF1030-20**温度校准用恒温槽技术性能测试规范》修订说明1 任务来源2018年原国家质检总局将《温度校准用恒温槽技术性能测试规范》列入2018年修订计划，并于7月通过全国温度计量技术委员会将任务下达给北京市计量检测科学研究院。

本规范修订小组由北京市计量检测科学研究院、大连市计量检测研究院、中国计量大学、济南长峰国正科技发展有限公司、大连博控科技股份有限公司、湖州唯立仪表厂等组成。

2 规范制定依据本规范修订依据《国家计量校准规范编写规则JJF1071-2010》3 恒温槽产品在国内外生产和使用情况本规范所定义的温度校准用恒温槽（以下简称恒温槽）主要包括在-80℃～300℃范围内以液体做导热介质，用于检定、校准各类玻璃温度计、铂热电阻、热电偶和其他各类温度传感器等的恒温槽。

3.1 恒温槽产品类型本规范所定义的恒温槽是以液体为导热介质，利用温度控制系统，以及搅拌或射流等强对流方式，使导热介质达到设定温度，并保持其内部工作区域的温度稳定均匀。

恒温槽可以按照使用介质分类，也可以按照搅拌方式和循环方式等多种形式分类。

3.1.1按介质分类恒温槽按照所使用的导热介质的不同，可分为恒温水槽、恒温油槽、酒精低温槽等类型。

恒温槽的使用温度范围受导热介质的凝固点、沸点、闪点、粘度以及恒温槽主体结构材料的耐热性、加热系统的发热功率、制冷设备的制冷能力等多方面的因素限制。

恒温槽常用介质使用温度范围见表1。

表1 恒温槽常用介质使用温度范围3.1.2按搅拌和循环方式分类恒温槽按搅拌和循环方式的不同，可分为下搅拌式、上搅拌式、分体循环式和射流式等类型。

实验一恒温槽的装配和性能测试一、实验目的：1.了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。

2.绘制恒温槽灵敏度曲线。

3.掌握水银接点温度计，继电器的基本测量原理和使用方法。

4.掌握乌氏粘度计的构造和使用方法。

二、实验原理：恒温槽使实验工作中常用的一种以液体为介质的恒温装置。

用液体作介质的优点是热容量大和导热性好，从而使温度控制的稳定性和灵敏度大为提高。

根据温度控制的范围，可采用下列液体介质：-60℃~30℃—乙醇或乙醇水溶液；0℃~90℃—水；80℃~160℃—甘油或甘油水溶液；70℃~200℃—液体石蜡、汽缸润滑油、硅油。

三、实验装置四、实验步骤：（一）恒温槽操作步骤：1、根据所给元件和仪器，安装恒温槽，并接好线路。

经教师检查完毕，方可接通电源。

2、槽体中放入约4/5容积的蒸馏水。

3、旋松水银接点温度计上端的调节帽上的固定螺丝，旋转调节帽，使水银接点温度计的温度较希望控制的温度低一定温度，打开搅拌器，继电器。

然后加热。

加热过程中要严格观察恒温槽中的精密温度计，以防实际温度超过设定温度。

4、仔细观察恒温槽中的精密温度计，根椐其与控制温度差值的大小，进一步旋转调节帽来调节接点温度计，反复进行，直到实际温度在设定温度的一定范围内波动。

调节时刚开始可以调节幅度大些，当实际温度快接近设定温度时，调节幅度要很小，不然很容易冲温。

5、将调节帽固定螺丝旋紧，使之不再转动。

6、记录温度随时间的变化值，以时间作为横坐标，实际温度与设定温度的温差作为纵坐标，绘制恒温槽灵敏度曲线。

7、实验完毕后，关闭电源，整理实验台。

8、注意：加热时最后插加热管的插头，关闭电源时首先拔掉加热管的插头。

（二）、粘度计操作步骤：1、将粘度计垂直夹在恒温槽内，将纯水自A管注入粘度计内，恒温5分钟左右，夹紧C管上连结的乳胶管，同时在连接B管制乳胶管上接洗耳球慢慢抽气，待液体升至G球的1/2左右时停止。

打开C管乳胶管上夹子使毛细管内液体同D球分开，用秒表测定液面在a，b两线间移动所需时间。

《物理化学基础实验》贝克曼温度计的使用和恒温槽性能测试实验一、实验目的1. 了解恒温槽的构造及恒温原理，掌握其使用技术。

2. 绘制恒温槽灵敏度曲线。

3. 掌握贝克曼温度计的使用方法。

二、实验原理1．恒温槽原理恒温槽是实验工作中常用的一种以液体为介质的恒温装置。

用液体作介质的优点是热容量大和导热性好，从而使温度控制的稳定性和灵敏度大为提高。

根据温度控制的范围，可采用下列液体介质：-60 ℃～30 ℃——乙醇或乙醇水溶液；0 ℃～90 ℃——水；80 ℃～160 ℃——甘油或甘油水溶液；70 ℃～200 ℃——液体石蜡、汽缸润滑油、硅油。

恒温槽通常由下列构件组成：(1) 槽体：如果控制的温度同室温相差不是太大，用敞口大玻璃缸作为槽体是比较满意的。

对于较高和较低温度，则应考虑保温问题。

具有循环泵的超级恒温槽，有时仅作供给恒温液体之用，而实验则在另一工作槽中进行。

(2) 加热器及冷却器：如果要求恒温的温度高于室温，则须不断向槽中供给热量以补偿其向四周散失的热量；如恒温的温度低于室温，则须不断从恒温槽取走热量，以抵偿环境向槽中的传热。

在前一种情况下，通常采用电加热器间歇加热来实现恒温控制。

对电加热器的要求是热容量小、导热性好，功率适当。

选择加热器的功率最好能使加热和停止的时间约各占一半。

(3) 温度变换器：温度变换器的作用是将被控对象的温度信号转变为电信号。

早期较多使用导电表或称接点温度计，现在较多使用金属电阻温度计。

(4) 电子调节器：电子调节器的作用是对电信号进行测量、比较、放大、运算，最后发出电指令，使加热器或冷却器工作。

常见的电子调节器有两种，一种是断续式，特点是使加热器只有“通”和“断”两种状态，“通”时加热电流的大小一定，不能改变。

另一种是PID式，特点是使加热器电流随设置信号与测量信号之差的大小的变化而变化。

(5) 搅拌器：加强液体介质的搅拌，对保证恒温槽温度均匀起着非常重要的作用。

综上所述，恒温条件是通过一系列原件的动作来获得的，因此不可避免的存在着不少滞后现象，如温度传递、感温原件、电子调节器、加热器等的滞后。
