第九章Cortex-M3异常和中断9.1Cortex-M3异常91C t M39.2NVIC与中断控制929.1.1 异常类型异常。
CM3支持为所有能打断正常执行流的事件都称为CM3支持为数众多的系统异常和外部中断。
异常是另一种形式的中断，它是由内部fault引起的，或者内核的SysTick、SVCall等。
而中断是由随机的外部事件引发的。
件引发的编号为1～15的对应系统异常；编号为16～255的对应外部中断。
除了个别异常的优先级被定死外，其它异常的优先级都是可编程的。
可编程的当前运行的异常编号，是由特殊寄存器IPSR或NVIC的中断控制状态寄存器来给出的。
断控制状态寄存器来给出的异常表异常号异常类型优先级描述0N/A N/A没有异常在运行1复位-3 (最高)复位2NMI-2 不可屏蔽中断(外部NMI 输入)3硬件fault-1各种fault情况4内存管理fault可编程内存管理fault；MPU 访问非法地址5总线fault可编程总线fault，比如预取终止6用法fault可编程由于程序fault或尝试访问协处理器导致的异常7-10保留N/A—11SVCall可编程系统服务调用12调试监视器可编程调试监视器(续)13保留N/A—14PendSV可编程可挂起系统设备申请15SysTick可编程系统时钟定时器16外部中断#0可编程外部中断17外部中断#1可编程外部中断…………255外部中断#239可编程外部中断当一个被使能的异常发生时，如果它不能够被立即执行，它将被挂起(pending)。
9.1.2 优先级定义在CM3中优先级对于异常来说很关键的它决定一个 在CM3中，优先级对于异常来说很关键的，它决定个异常是否能被屏蔽，以及在未被屏蔽的情况下何时可以响应。
应优先级的数值越小，则优先级越高。
CM3支持中断嵌套，使得高优先级异常会抢占(preempt)低优先级异常。
3个系统异常：复位、NMI以及硬fault有固定的优先级，并且它们的优先级号是负数，从而高于所有其它异常。

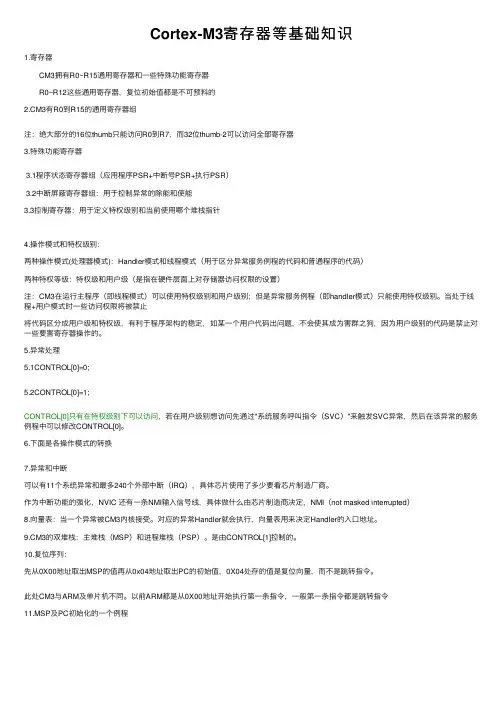

Cortex-M3寄存器等基础知识1.寄存器 CM3拥有R0~R15通⽤寄存器和⼀些特殊功能寄存器 R0~R12这些通⽤寄存器，复位初始值都是不可预料的2.CM3有R0到R15的通⽤寄存器组注：绝⼤部分的16位thumb只能访问R0到R7，⽽32位thumb-2可以访问全部寄存器3.特殊功能寄存器3.1程序状态寄存器组（应⽤程序PSR+中断号PSR+执⾏PSR）3.2中断屏蔽寄存器组：⽤于控制异常的除能和使能3.3控制寄存器：⽤于定义特权级别和当前使⽤哪个堆栈指针4.操作模式和特权级别：两种操作模式(处理器模式)：Handler模式和线程模式（⽤于区分异常服务例程的代码和普通程序的代码）两种特权等级：特权级和⽤户级（是指在硬件层⾯上对存储器访问权限的设置）注：CM3在运⾏主程序（即线程模式）可以使⽤特权级别和⽤户级别；但是异常服务例程（即handler模式）只能使⽤特权级别。
当处于线程+⽤户模式时⼀些访问权限将被禁⽌将代码区分成⽤户级和特权级，有利于程序架构的稳定，如某⼀个⽤户代码出问题，不会使其成为害群之狗，因为⽤户级别的代码是禁⽌对⼀些要害寄存器操作的。
5.异常处理5.1CONTROL[0]=0;5.2CONTROL[0]=1;CONTROL[0]只有在特权级别下可以访问，若在⽤户级别想访问先通过"系统服务呼叫指令（SVC）"来触发SVC异常，然后在该异常的服务例程中可以修改CONTROL[0]。
6.下⾯是各操作模式的转换7.异常和中断可以有11个系统异常和最多240个外部中断（IRQ），具体芯⽚使⽤了多少要看芯⽚制造⼚商。
作为中断功能的强化，NVIC 还有⼀条NMI输⼊信号线，具体做什么由芯⽚制造商决定，NMI（not masked interrupted）8.向量表：当⼀个异常被CM3内核接受。
对应的异常Handler就会执⾏，向量表⽤来决定Handler的⼊⼝地址。

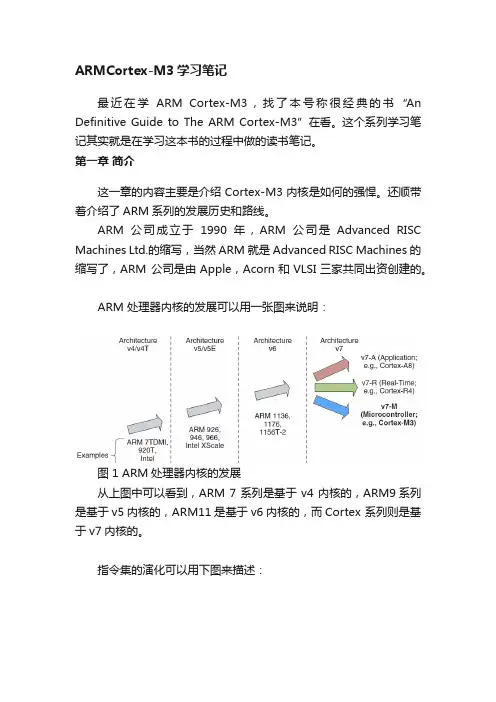

ARMCortex-M3学习笔记最近在学ARM Cortex-M3，找了本号称很经典的书“An Definitive Guide to The ARM Cortex-M3”在看。
这个系列学习笔记其实就是在学习这本书的过程中做的读书笔记。
第一章简介这一章的内容主要是介绍Cortex-M3内核是如何的强悍。
还顺带着介绍了ARM系列的发展历史和路线。
ARM公司成立于1990年，ARM公司是Advanced RISC Machines Ltd.的缩写，当然ARM就是Advanced RISC Machines的缩写了，ARM 公司是由Apple，Acorn和VLSI三家共同出资创建的。
ARM 处理器内核的发展可以用一张图来说明：图 1 ARM处理器内核的发展从上图中可以看到，ARM 7 系列是基于 v4 内核的，ARM9系列是基于v5内核的，ARM11是基于v6内核的，而Cortex 系列则是基于v7内核的。
指令集的演化可以用下图来描述：图 2指令集演进图Cortex-M3 采用Thumb-2指令集，不支持ARM指令集，对Thumb-2指令集其实也只是部分的支持，有很少一部分Thumb-2指令是不支持的。
由于不支持ARM指令集，也就没有了处理器状态在Thumb和ARM之间来回的切换，省去了很多麻烦。
第二章 Cortex-M3 概述Cortex M3 内核的组成可以用一张简图来表示：图 3 Cortex-M3内核简图内核寄存器组包括R0-R15，R0-R12是通用寄存器，部分Thumb 指令只能访问R0-R7。
R13是堆栈指针，实际上有两个，一个是主堆栈指针（MSP）另一个是进程堆栈指针（PSP），堆栈要求4字节对齐。
R14存放程序的返回地址。
R15是PC，记录程序当前的执行地址。
特殊功能寄存器包括：程序状态字寄存器组（PSRs）中断屏蔽寄存器组（PRIMASK, FAULTMASK, BASEPRI）控制寄存器（CONTROL）运行模式和特权级别两种运行模式：handler mode和thread mode。

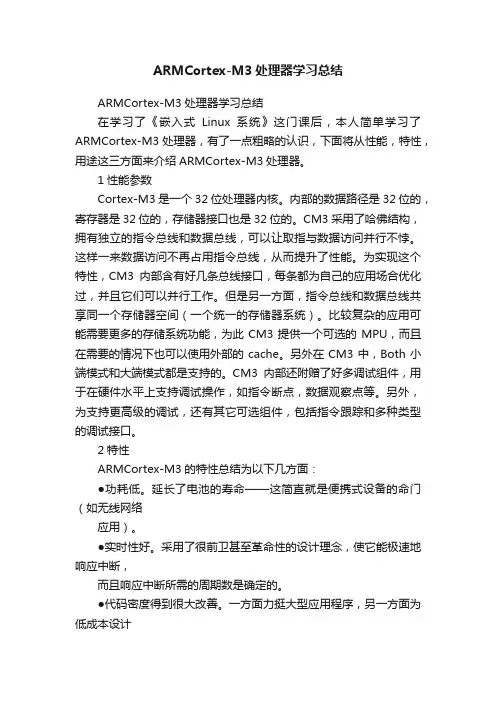

ARMCortex-M3处理器学习总结ARMCortex-M3处理器学习总结在学习了《嵌入式Linux系统》这门课后，本人简单学习了ARMCortex-M3处理器，有了一点粗略的认识，下面将从性能，特性，用途这三方面来介绍ARMCortex-M3处理器。
1性能参数Cortex‐M3是一个32位处理器内核。
内部的数据路径是32位的，寄存器是32位的，存储器接口也是32位的。
CM3采用了哈佛结构，拥有独立的指令总线和数据总线，可以让取指与数据访问并行不悖。
这样一来数据访问不再占用指令总线，从而提升了性能。
为实现这个特性，CM3内部含有好几条总线接口，每条都为自己的应用场合优化过，并且它们可以并行工作。
但是另一方面，指令总线和数据总线共享同一个存储器空间（一个统一的存储器系统）。
比较复杂的应用可能需要更多的存储系统功能，为此CM3提供一个可选的MPU，而且在需要的情况下也可以使用外部的cache。
另外在CM3中，Both小端模式和大端模式都是支持的。
CM3内部还附赠了好多调试组件，用于在硬件水平上支持调试操作，如指令断点，数据观察点等。
另外，为支持更高级的调试，还有其它可选组件，包括指令跟踪和多种类型的调试接口。
2特性ARMCortex-M3的特性总结为以下几方面：●功耗低。
延长了电池的寿命——这简直就是便携式设备的命门（如无线网络应用）。
●实时性好。
采用了很前卫甚至革命性的设计理念，使它能极速地响应中断，而且响应中断所需的周期数是确定的。
●代码密度得到很大改善。
一方面力挺大型应用程序，另一方面为低成本设计而省吃俭用。
●使用更方便。
现在从8位/16位处理器转到32位处理器之风刮得越来越猛，更简单的编程模型和更透彻的调试系统，为与时俱进的人们大大减负。
●低成本的整体解决方案。
让32位系统比和8位/16位的还便宜，低端的Cortex‐M3单片机甚至还卖不到1美元。
●遍地开花的优秀开发工具。
免费的，便宜的，全能的，要什么有什么。

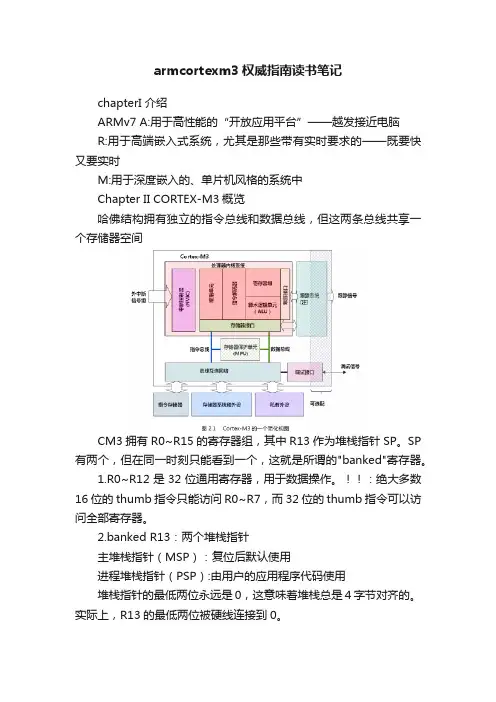

armcortexm3权威指南读书笔记chapterI 介绍ARMv7 A:用于高性能的“开放应用平台”——越发接近电脑R:用于高端嵌入式系统，尤其是那些带有实时要求的——既要快又要实时M:用于深度嵌入的、单片机风格的系统中Chapter II CORTEX-M3概览哈佛结构拥有独立的指令总线和数据总线，但这两条总线共享一个存储器空间CM3拥有R0~R15的寄存器组，其中R13作为堆栈指针SP。
SP 有两个，但在同一时刻只能看到一个，这就是所谓的"banked"寄存器。
1.R0~R12是32位通用寄存器，用于数据操作。
！！：绝大多数16位的thumb指令只能访问R0~R7，而32位的thumb指令可以访问全部寄存器。
2.banked R13：两个堆栈指针主堆栈指针（MSP）：复位后默认使用进程堆栈指针（PSP）:由用户的应用程序代码使用堆栈指针的最低两位永远是0，这意味着堆栈总是4字节对齐的。
实际上，R13的最低两位被硬线连接到0。
3.R14：连接寄存器：当调用一个子程序时，由R14存储返回地址4.R15：程序计数寄存器：只向当前程序地址5.特殊功能寄存器：程序状态子寄存器组（PSR）中断屏蔽寄存器组（primask，faultmask，besepri）控制寄存器（control）还支持两级特权操作：特权级和用户级在CM3运行主应用程序时（thread mode），既可以使用用户特权级，也可以使用用户级；但是异常服务例程必须在特权级下执行。
复位后，默认进入thread mode，特权级访问。
在特权级下，程序可以访问所有范围的存储器（如果有MPU，则必须在MPU规定范围之外），并且可以执行所有指令。
一旦进入用户级，想要进入特权级必须：执行一条系统调用指令（SVC），这会出发SVC异常，然后由异常服务例程接管，如果批准进入，则异常服务例程修改control寄存器，才能在用户级的thread mode 下重新进入特权级。
chapterI 介绍ARMv7 A:用于高性能的“开放应用平台”——越发接近电脑R:用于高端嵌入式系统，尤其是那些带有实时要求的——既要快又要实时M:用于深度嵌入的、单片机风格的系统中Chapter II CORTEX-M3概览哈佛结构拥有独立的指令总线和数据总线，但这两条总线共享一个存储器空间CM3拥有R0~R15的寄存器组，其中R13作为堆栈指针SP。
SP有两个，但在同一时刻只能看到一个，这就是所谓的"banked"寄存器。
1.R0~R12是32位通用寄存器，用于数据操作。
！！：绝大多数16位的thumb指令只能访问R0~R7，而32位的thumb指令可以访问全部寄存器。
2.banked R13：两个堆栈指针主堆栈指针（MSP）：复位后默认使用进程堆栈指针（PSP）:由用户的应用程序代码使用堆栈指针的最低两位永远是0，这意味着堆栈总是4字节对齐的。
实际上，R13的最低两位被硬线连接到0。
3.R14：连接寄存器：当调用一个子程序时，由R14存储返回地址4.R15：程序计数寄存器：只向当前程序地址5.特殊功能寄存器：程序状态子寄存器组（PSR）中断屏蔽寄存器组（primask，faultmask，besepri）控制寄存器（control）还支持两级特权操作：特权级和用户级在CM3运行主应用程序时（thread mode），既可以使用用户特权级，也可以使用用户级；但是异常服务例程必须在特权级下执行。
复位后，默认进入thread mode，特权级访问。
在特权级下，程序可以访问所有范围的存储器（如果有MPU，则必须在MPU规定范围之外），并且可以执行所有指令。
一旦进入用户级，想要进入特权级必须：执行一条系统调用指令（SVC），这会出发SVC异常，然后由异常服务例程接管，如果批准进入，则异常服务例程修改control寄存器，才能在用户级的thread mode 下重新进入特权级。

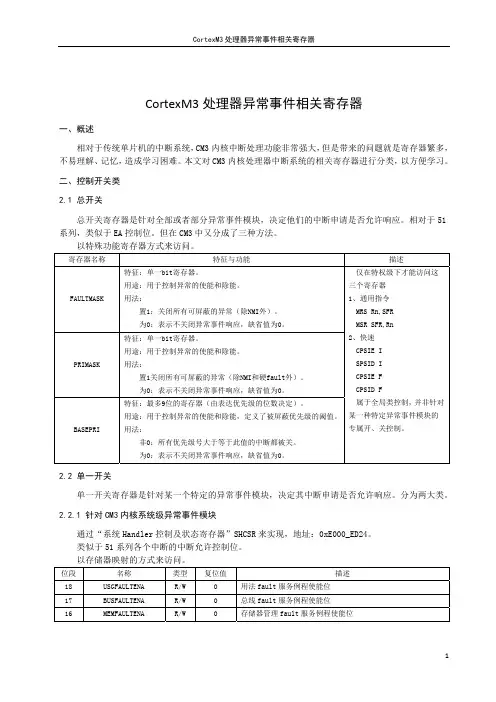

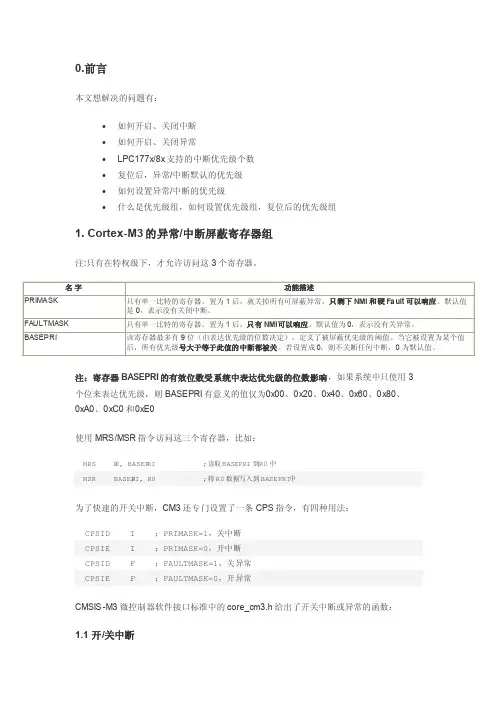

0.前言本文想解决的问题有：∙如何开启、关闭中断∙如何开启、关闭异常∙LPC177x/8x支持的中断优先级个数∙复位后，异常/中断默认的优先级∙如何设置异常/中断的优先级∙什么是优先级组，如何设置优先级组，复位后的优先级组1. Cortex-M3的异常/中断屏蔽寄存器组注:只有在特权级下，才允许访问这3个寄存器。
注：寄存器BAS EPRI的有效位数受系统中表达优先级的位数影响，如果系统中只使用3个位来表达优先级，则BASEP RI有意义的值仅为0x00、0x20、0x40、0x60、0x80、0xA0、0xC0和0xE0使用MRS/MSR指令访问这三个寄存器，比如：MRS R0, BASEPR I ;读取BASE PRI到R0中MSR BASEPR I, R0 ;将R0数据写入到BAS EPRI中为了快速的开关中断，CM3还专门设置了一条CPS指令，有四种用法：CPSID I ；PRIMAS K=1，关中断CPSIE I ；PRIMAS K=0，开中断CPSID F ；FAULTM ASK=1，关异常CPSIE F ；FAULTM ASK=0，开异常CMSIS-M3微控制器软件接口标准中的co re_cm3.h给出了开关中断或异常的函数：1.1 开/关中断1:/**2: * @brief Set the Priori ty Mask value3: *4: * @param priMas k PriMas k5: *6: * Set the priori ty mask bit in the priori ty mask regist er7: */8:static __INLI NE void __set_PRIMA SK(uint32_t priMas k)9: {10:regist er uint32_t __regP riMas k __ASM("primas k");11: __regP riMas k = (priMas k);12: }使用__se t_PRI MASK(1)关闭中断；__setP RIMAS K(0)开启中断。
CortexM3处理器工作模式及中断过程1. 工作模式线程模式（Thread mode）：处理器复位或异常退出时为此模式。
处理模式（Handler mode）：出现异常（包括中断）时进入此模式，此模式下所有代码为特权访问。
2. 工作状态Thumb状态（正常执行指令状态）和调试状态3. 代码限权特权访问：对处理器资源拥有完全访问限权；处理器复位后进入此访问模式；清零 CONTROL[0]进入用户模式。
用户访问：禁止访问多数系统寄存器。
只能通过进入异常（中断）来返回特权模式。
4. M3寄存器r0-r12:通用寄存器，其中r8-r12只能被32位指令访问。
r13（SP）：堆栈指针；线程模式时可以在线程堆栈和主堆栈之间切换，但处理模式只使用主堆栈。
两个堆栈同一时刻只有一个可见，进入、退出异常时自动切换堆栈。
r14（LR）：链接寄存器，保存子程序或异常的返回地址（要实现嵌套，必须入栈）。
r15（PC）：程序计数器xPSR：特殊用途的程序状态寄存器5. 异常进入异常步骤：1．处理器在当前堆栈上把xPSR、PC、LR、r12、r3~r0八个寄存器自动依次入栈。
2．读取向量表（如果是复位中断，更新SP值）3．根据向量表更新PC值4．加载新PC处的指令（2、3、4步与1步同时进行）5．更新LR为EXC_RETURN（EXC_RETURN表示退出异常后返回的模式及使用的堆栈）。
退出异常步骤：1. 根据EXC_RETURN指示的堆栈，弹出进入中断时被压栈的8个寄存器。
2. 从刚出栈的IPSR寄存器[8:0]位检测恢复到那个异常(此时为嵌套中断中)，若为0则恢复到线程模式。
3. 根据EXC_RETURN,选择使用相应SP。
末尾连锁（Tail-chaining）：当前正在执行中断，又有一个中断到来且这个中断优先级比正在执行的中断优先级低（如果有其他被压栈的低优先级中断则要比这些中断优先级高），这个中断暂时被挂起，等到当前中断执行完后不再执行堆栈操作，而直接进入挂起的中断。
ARM Cortex-M3 学习笔记(6)
最近在学ARM Cortex-M3，找了本号称很经典的书An Definitive Guide to The ARM Cortex-M3 在看。
这个系列学习笔记其实就是在学习这本书的过程中做的读书笔记。
第六章Cortex-M3 的全景概貌这一章的内容大体有个了解就行了，后面章节中会对这里讲到的各个部分深入讲解。
3 级流水线，流水线的3 个级分别是：取指，解码和执行
Cortex M3 内部构成可以用下面的这个框图来说明。
图1 Cortex-M3 内部框图
各个部件的简单介绍如下。
NVIC：嵌套向量中断控制器
SYSTICK Timer：一个简易的周期定时器，用于提供时基，亦被操作系统所使用
MPU：存储器保护单元（可选）
CM3BusMatrix：内部的AHB 互连
AHB to APB：把AHB 转换为APB 的总线桥
SW-DP/SWJ-DP：串行线调试端口/串行线JTAG 调试端口。
通过串行线调试协议或者是传统的JTAG 协议（专用于SWJ-DP），都可以用于实现与调试接口的连接
AHB-AP：AHB 访问端口，它把串行线/SWJ 接口的命令转换成AHB 数据传送
ETM：嵌入式跟踪宏单元（可选组件），调试用。
用于处理指令跟踪。
STM32中断优先级和开关总中断一，中断优先级：STM32(Cortex-M3)中的优先级概念STM32(Cortex-M3)中有两个优先级的概念——抢占式优先级和响应优先级，有人把响应优先级称作'亚优先级'或'副优先级'，每个中断源都需要被指定这两种优先级。
具有高抢占式优先级的中断可以在具有低抢占式优先级的中断处理过程中被响应，即中断嵌套，或者说高抢占式优先级的中断可以嵌套低抢占式优先级的中断。
当两个中断源的抢占式优先级相同时，这两个中断将没有嵌套关系，当一个中断到来后，如果正在处理另一个中断，这个后到来的中断就要等到前一个中断处理完之后才能被处理。
如果这两个中断同时到达，则中断控制器根据他们的响应优先级高低来决定先处理哪一个；如果他们的抢占式优先级和响应优先级都相等，则根据他们在中断表中的排位顺序决定先处理哪一个。
既然每个中断源都需要被指定这两种优先级，就需要有相应的寄存器位记录每个中断的优先级；在Cortex-M3中定义了8个比特位用于设置中断源的优先级，这8个比特位可以有8种分配方式，如下：所有8位用于指定响应优先级最高1位用于指定抢占式优先级，最低7位用于指定响应优先级最高2位用于指定抢占式优先级，最低6位用于指定响应优先级最高3位用于指定抢占式优先级，最低5位用于指定响应优先级最高4位用于指定抢占式优先级，最低4位用于指定响应优先级最高5位用于指定抢占式优先级，最低3位用于指定响应优先级最高6位用于指定抢占式优先级，最低2位用于指定响应优先级最高7位用于指定抢占式优先级，最低1位用于指定响应优先级这就是优先级分组的概念。
--------------------------------------------------------------------------------Cortex-M3允许具有较少中断源时使用较少的寄存器位指定中断源的优先级，因此STM32把指定中断优先级的寄存器位减少到4位，这4个寄存器位的分组方式如下：第0组：所有4位用于指定响应优先级第1组：最高1位用于指定抢占式优先级，最低3位用于指定响应优先级第2组：最高2位用于指定抢占式优先级，最低2位用于指定响应优先级第3组：最高3位用于指定抢占式优先级，最低1位用于指定响应优先级第4组：所有4位用于指定抢占式优先级可以通过调用STM32的固件库中的函数NVIC_PriorityGroupConfig()选择使用哪种优先级分组方式，这个函数的参数有下列5种：NVIC_PriorityGroup_0 => 选择第0组NVIC_PriorityGroup_1 => 选择第1组NVIC_PriorityGroup_2 => 选择第2组NVIC_PriorityGroup_3 => 选择第3组NVIC_PriorityGroup_4 => 选择第4组接下来就是指定中断源的优先级，下面以一个简单的例子说明如何指定中断源的抢占式优先级和响应优先级：// 选择使用优先级分组第1组NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);// 使能EXTI0中断NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQChannel;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; // 指定抢占式优先级别1NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; // 指定响应优先级别0NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);// 使能EXTI9_5中断NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQChannel;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; // 指定抢占式优先级别0 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; // 指定响应优先级别1NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);要注意的几点是：1）如果指定的抢占式优先级别或响应优先级别超出了选定的优先级分组所限定的范围，将可能得到意想不到的结果；2）抢占式优先级别相同的中断源之间没有嵌套关系；3）如果某个中断源被指定为某个抢占式优先级别，又没有其它中断源处于同一个抢占式优先级别，则可以为这个中断源指定任意有效的响应优先级别。
ARMCortex-M3权威指南-中断和异常（2）中断和异常它⽀持16-4-1=11 种系统异常（同步）（保留了 4+1 个档位），外加 240 个外部中断输⼊（异步）。
在 CM3 中取消了 FIQ 的概念（v7 前的ARM 都有这个 FIQ，快中断请求），这是因为有了更新更好的机制——中断优先级管理以及嵌套中断⽀持，它们被纳⼊ CM3 的中断管理逻辑中。
因此，⽀持嵌套中断的系统就更容易实现 FIQ。
虽然 CM3 是⽀持 240 个外中断的，但具体使⽤了多少个是由芯⽚⽣产商决定。
CM3还有⼀个NMI（不可屏蔽中断）输⼊脚。
当它被置为有效（assert）时， NMI 服务例程会⽆条件地执⾏。
NMI 究竟被拿去做什么，还要视处理器的设计⽽定。
在多数情况下， NMI 会被连接到⼀个看门狗定时器，有时也会是电压监视功能块，以便在电压掉⾄危险级别后警告处理器。
向量表当 CM3 内核响应了⼀个发⽣的异常后，对应的异常服务例程(ESR)就会执⾏。
为了决定 ESR 的⼊⼝地址， CM3 使⽤了“向量表查表机制”。
这⾥使⽤⼀张向量表。
向量表其实是⼀个 WORD（32 位整数）数组，每个下标对应⼀种异常，该下标元素的值则是该 ESR 的⼊⼝地址。
向量表在地址空间中的位置是可以设置的，通过 NVIC 中的⼀个重定位寄存器来指出向量表的地址。
在复位后，该寄存器的值为 0。
因此，在地址 0 处必须包含⼀张向量表，⽤于初始时的异常分配。
举个例⼦，如果发⽣了异常 11（SVC），则 NVIC 会计算出偏移移量是11x4=0x2C，然后从那⾥取出服务例程的⼊⼝地址并跳⼊。
要注意的是这⾥有个另类： 0 号类型并不是什么⼊⼝地址，⽽是给出了复位后MSP 的初值。
CM3允许向量表重定位即从其它地址处开始执⾏各异常向量。
这些地址对应的区域可以是代码区，但也可以是 RAM 区。
在 RAM区就可以修改向量的⼊⼝地址了。
为了实现这个功能， NVIC中有⼀个寄存器，称为“向量表偏移量寄存器”（在地址 0xE000_ED08 处），通过修改它的值就能定位向量表。
Cortex-M3体系结构学习笔记-寄存器知识要想了解Cortex-M3体系结构的知识，必须学习一下几个部分：CM3微处理器内核结构，处理器的工作模式及状态，寄存器，总线结构，存储器的组织与映射，指令集，流水线，异常和中断，存储器保护单元MPU。
这篇文章主要是我学习CM3机构寄存器的知识笔记。
Cortex‐M3 处理器拥有R0‐R15 的寄存器组。
其中 R13 作为堆栈指针SP。
SP 有两个，但在同一时刻只能有一个可以看到，这也就是所谓的“banked”寄存器。
CM3寄存器全局图如下所示：1. 通用寄存器通用寄存器包括R0-R12，R0-R7也被称为低组寄存器。
它们的字长全是32位的。
所有指令(包括 16位的和32位的)都能访问他们。
复位后的初始值是随机的。
R8-R12也被称为高组寄存器。
它们的字长也是32位的。
16位的Thumb指令不能访问他们，32位的Thumb-2指令则不受限制。
复位后的初始值也是随机的。
2.堆栈指针R13Cortex‐M3 拥有两个堆栈指针，然而它们是banked，因此任一时刻只能使用其中的一个。
•主堆栈指针（MSP）：复位后缺省使用的堆栈指针，用于操作系统内核以及异常处理例程（包括中断服务例程）•进程堆栈指针（PSP）：由用户的应用程序代码使用。
堆栈指针的最低两位永远是0，这意味着堆栈总是4 字节对齐的。
(在ARM 编程领域中，凡是打断程序顺序执行的事件，都被称为异常(exception)。
除了外部中断外，当有指令执行了“非法操作”，或者访问被禁的内存区间，因各种错误产生的fault，以及不可屏蔽中断发生时，都会打断程序的执行，这些情况统称为异常。
在不严格的上下文中，异常与中断也可以混用。
另外，程序代码也可以主动请求进入异常状态的（常用于系统调用）.)在处理模式和线程模式下，都可以使用MSP，但只能在线程模式下使用PSP。
堆栈与微处理器模式的对应关系如下图所示。
使用两个堆栈的目的是为了防止用户堆栈的溢出影响系统核心代码(如操作系统内核)的运行。
cortex-m3中断系统结构Cortex-M3中断系统结构是一个重要的主题，它涉及到处理器的核心功能之一。
Cortex-M3处理器的中断系统结构包括中断向量表、中断优先级和中断控制器三个主要方面。
首先，让我们来谈谈中断向量表。
Cortex-M3处理器使用中断向量表来存储中断服务程序的入口地址。
当发生中断时，处理器会根据中断号从中断向量表中找到对应的中断服务程序的入口地址，并跳转到该地址开始执行中断服务程序。
中断向量表通常位于处理器的起始地址处，每个中断都有一个固定的位置，以便处理器能够快速找到对应的中断服务程序。
其次，中断优先级是Cortex-M3中断系统结构中的另一个重要方面。
Cortex-M3处理器支持多级中断优先级，允许开发人员为不同的中断设置不同的优先级。
这样可以确保在多个中断同时发生时，处理器能够按照优先级顺序来响应中断，以保证关键的中断能够及时得到处理。
最后，中断控制器是Cortex-M3中断系统结构的第三个方面。
中断控制器负责管理中断的使能、屏蔽和清除操作。
它还负责处理中断的优先级和中断请求的响应顺序。
Cortex-M3处理器的中断控制器通常具有灵活的配置选项，可以根据应用需求进行调整。
总的来说，Cortex-M3处理器的中断系统结构包括中断向量表、中断优先级和中断控制器三个主要方面，这些方面共同构成了处理器对中断的管理和响应机制。
对于嵌入式系统开发者来说，深入理解Cortex-M3中断系统结构是非常重要的，可以帮助他们更好地设计和实现中断服务程序，提高系统的稳定性和可靠性。
Cortex M3学习笔记 02寄存器，中断控制器好像百度看了我的文章一样，上次笔记中写了一些对抱怨审核太慢的内容，结果第二天就审核好了，不知道这次速度怎么样……1、名词定义MSP：主堆栈指针；PSP：进程堆栈指针；2、寄存器通用寄存器：32位一个，不多说，一共22个。
R0~R15，其中R13是个有两个堆栈指针寄存器的功能，一共17个；另外还有5个特殊功能寄存器。
下面来理解。
a) 通用寄存器R0~R12：用于数据操作，使用Thumb-2可以全部访问，使用Thumb只能访问R0~R7。
R13：堆栈指针（SP）：包括主堆栈指针（MSP），进程堆栈指针（PSP）PUSH和POP指令的用法解释：PUSH {R0} // *(--R13)=R0；R13是long*型指针POP {R0} // R0=*R13++R13的最低两位强制为0，且读取同样也为0；R14：连接寄存器（LR）：保存子程序返回时的地址；R15：程序计数器（PC）：PC返回的地址是当前那指令的地址+4。
例如： 0x4000 MOV R0 , PC ; //R0=0x4004；当针对执行一条写入R15指令时，写入R15的地址被当成一个指令地址，程序从这个地址处开始执行，但是不更新LR寄存器，相当于引发一次跳转；PC的LSB读回内容始终为0，不论是直接写入PC的值，还是使用分支跳转命令，都要求加载到PC的值是奇数（LSB=1）,用以表明处理器是在Thumb状态下执行。
若写入0，则视为企图跳转到ARM模式，Cortex-M3将产生一个fault异常。
b) 特殊功能寄存器程序状态寄存器组（PSRs）；分为：应用状态寄存器（APSR）为[27~31]；中断状态寄存器（IPSR）为[0~8]；执行状态寄存器（EPSR）为[10~15],[24~26]；共计32位自己画个0~31的寄存器 “位”表格，很直观。
中断屏蔽寄存器组（PRIMASK、FAULTMASK、BASEPRI）；PRIMASK相当于中断总开关，当PRIMASK=1时，屏蔽所有中断（除NMI和fault外）。
FAULTMASK屏蔽错误中断。
BASEPRI优先级屏蔽寄存器中断。
控制寄存器（CONTROL）。
第1．定义特权级别：特权级线程模式，用户级线程模式；CONTROL[0]=0是特权级；CONTROL[0]=1是用户级；第2．选择当前堆栈指针：主堆栈MSP，备用堆栈。
CONTROL[1]=0是主堆栈（复位缺省）；CONTROL[1]=1是备用堆栈，特殊功能寄存器不存在地址，只能被专用的MSR和MRS指令访问。
使用方式：MRS <gp_reg> , <special_reg>;读特殊功能寄存器的值到通用寄存器；MSR <special_reg> , <gp_reg>;写通用寄存器的值到特殊功能寄存器；其中<gp_reg>是通用寄存器，<special_reg>是特殊寄存器；例如：· MOV R0，#0x01；MOV RPIMASK，R0；· MOV R0，0x60；MOV BASEPRI，R0；3、CortexM3操作模式和特权级别分为两种模式；两种级别：a) 操作模式：线程模式（Thread mode），处理模式（handlermode）；线程模式：在此模式中程序指令逐一运行；处理模式：在程序执行过程中，触发了一个异常后，处理器将进入到处理模式；处理结束后返回之前的状态。
b) 特权级别：特权级，用户级；特权级：系统开启后默认进入。
无限制。
用户级：处理器将禁止对系统控制区域（SCS）（包含配置寄存器和调试组建的存储区域）的访问。
画个表格：代码作用特权级用户级异常handler代码Handler模式错误，不可操作线程模式主应用程序代码线程模式（复位后默认进入的模式）这样可以直观的看出，处理模式下，只提供特权级的代码才能访问。
好处不多说了，保护关键区域代码安全，防止有意无意的篡改。
·思考一下，上面说过CONTROL寄存器的可以更改特权；程序启动后，线程模式会在CONTROL的指引下进入从特权级转为用户级运行，如果在用户级下面MSR命令自然是不能更改CONTROL特权的，那么如何解决？答案：刚才表格中说了handler模式下肯定是特权级的，那么我们就利用handler模式来解决这个问题。
在中断处理的时候（handler mode），加入代码：MRS R0，CONTROL；//读取CONTROL；BIC.W R0，R0，#0x01；//清零CONTROL[0]；MSR CONTROL，R0；//将清零的内容写入CONTROL；这样CONTROL[0]就等于0了，变成特权级；程序返回后，继续往下执行，就是在特权级下的指令执行了。
记得利用MSR+CONTROL返回用户级；如此再加上MPU设备，书上这样形容：安全，健壮……4、CortexM3的异常、中断及向量表“中断”和“异常”，经常被混合使用，强调他们对主程序的执行所体现的“中断”性质。
书本不强调他们之间的区别。
若一定要区别：可以理解“异常”由指令执行或访问存储器时产生，例如：存储单元的值改变；而“中断”可以理解为“中断请求信号”一般由外部产生，例如：外设信息处理请求；Cortex M3处理器在内核水平上搭载了一个中断控制器——嵌套向量中断控制器NVIC（Nested Vectored Interrupt Controller），可实现非常高校的异常处理。
取消FIQ（快速中断处理），取而代之的是“嵌套中断支持”和“优先级管理”。
1. 嵌套中断支持，在下面的“优先级分组”中介绍。
2. 向量中断支持，Cortex M3会自动定位一张向量表，根据中断号从表中找出相应中断的入口地址，然后跳转过去执行。
3. 异常类型，支持11种系统异常和240种外部中断输入。
其中1~15对应的是系统异常，大于等于16的则全是外部中断。
大部分异常的优先级是可编程的，出了部分固定的。
编号类型优先级描述1复位-3（最高）复位2NMI-2不可屏蔽中断（来自外部NMI引脚）3Hard fault-1所有被除能的fault，都将上访（escalation）成硬fault。
只要FAULTMASK没有置位，硬fault服务例程就会被强制执行。
Fault被除能的原因包括被禁用，或者FAULTMASK被置位。
4存储器管理fault可编程存储器管理fault，MPU访问违规或访问非法位置均可引发。
企图在“非执行区”取指也会引发此fault。
5总线fault可编程总线错误，当AHB接口收到总线系统的错误响应时发生（也称为预取中止或是数据中止）。
6用法fault可编程由于程序错误或企图访问协处理器（Cortex M3不支持协处理器）导致的异常。
7~10保留NA NA11SVCall可编程执行系统服务调用指令（SVC）引发的异常。
12调试监视器可编程调试监视器（断点，数据观察点或外部调试请求）13保留NA NABit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]用于表达优先级不执行，读回为零14PendSV 可编程为系统设备而设的“挂起请求”（pendablerequest ）15SysTick 可编程系统节拍定时器16~255外部中断可编程Cortex M3内核之外产生的中断（0~239）上边的“优先级表”中-3，-2，-1始终会高于0，所以画个数轴，就明白了“数值越小，优先级越高”的道理，但是“可编程”的优先级不存在负数……。
系统异常是Cortex M3内核支持的基本异常，与具体芯片无关，而外部中断则与芯片相关，芯片厂商会根据需要和用途设计中断源数目（1~240）和优先级的位数。
例如：NXP 公司的LPC1752支持35个外部中断和32个中断优先级。
注4. 异常优先级，优先级数值越小，则级别越高（前面提过，批注A7）。
Cortex M3中：复位、NMI 、硬fault 是固定优先级。
5. 优先级配置寄存器，理论上一个字节Bit[0~7]，可以表示256个优先级，但是实际上为了精简设计芯片设计商会裁剪掉部分低端有效位。
注例如：Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]用于表达优先级不执行，读回为零优先级为：0x00（最高）、0x20、0x40、0x60、0x80、0xA0、0xC0、0xE0。
或者6. 优先级分组：·思考一下，既然中断响应的优先级已经分了，为什么还要分组呢？书本上介绍并不详细，看了一些资料，才弄明白，这个部分其实很重要。
简单分析一下，我们知道，程序在运行时，当多个中断来的时候，根据优先级的高低来处理中断请求的。
那么问题来了，如果正在响应一个异常时，突然来了一个优先级比较高的异常，那么我们是放下当前正在响应的异常，去执行新来的这个？还是继续响应当前的异常，直到处理完毕，再去考虑那个新异常的优先级呢？Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]抢占优先级子优先级不执行，读回为零Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]抢占优先级子优先级不执行，读回为零Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]抢占优先级抢占优先级（不执行）子优先级（不执行）分组位置Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]7Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]6Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]5Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]4Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]3Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]2Bit[7]Bit[6]Bit[5]Bit[4]Bit[3]Bit[2]Bit[1]Bit[0]答案：Cortex M3提供了“抢占式优先级”和“子优先级”来解决这个问题。
（有地方对“子优先级”叫做“副优先级”或“响应优先级”，无所谓叫什么，关键是通途）看看下表，Cortex M3将“优先级配置寄存器”划分为两组，这样的分组信息保存在AIRCR 中。
