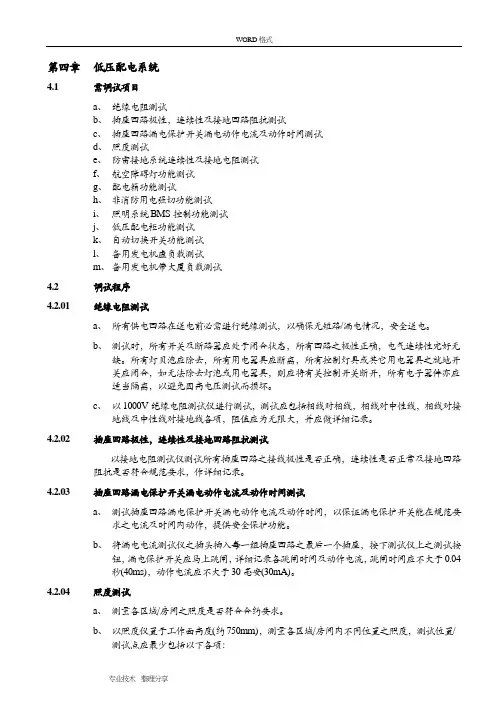

专业技术 整理分享 第四章 低压配电系统

4.1 需调试项目

a、 绝缘电阻测试

b、 插座回路极性，连续性及接地回路阻抗测试

c、 插座回路漏电保护开关漏电动作电流及动作时间测试

d、 照度测试

e、 防雷接地系统连续性及接地电阻测试

f、 航空障碍灯功能测试

g、 配电箱功能测试

h、 非消防用电强切功能测试

i、 照明系统BMS控制功能测试

j、 低压配电柜功能测试

k、 自动切换开关功能测试

l、 备用发电机虚负载测试

m、 备用发电机带大厦负载测试

4.2 调试程序

4.2.01 绝缘电阻测试

a、 所有供电回路在送电前必需进行绝缘测试，以确保无短路/漏电情况，安全送电。

b、 测试时，所有开关及断路器应处于闭合状态，所有回路之极性正确，电气连续性完好无

缺。所有灯贝泡应除去，所有用电器具应断离，所有控制灯具或其它用电器具之就地开

关应闭合，如无法除去灯泡或用电器具，则应将有关控制开关断开，所有电子器件亦应

适当隔离，以避免因高电压测试而损坏。

c、 以1000V绝缘电阻测试仪进行测试，测试应包括相线对相线，相线对中性线，相线对接 地线及中性线对接地线各项，阻值应为无限大，并应做详细记录。

4.2.02 插座回路极性，连续性及接地回路阻抗测试

以接地电阻测试仪测试所有插座回路之接线极性是否正确，连续性是否正常及接地回路阻抗是否符合规范要求，作详细记录。

4.2.03 插座回路漏电保护开关漏电动作电流及动作时间测试

a、 测试插座回路漏电保护开关漏电动作电流及动作时间，以保证漏电保护开关能在规范要 求之电流及时间内动作，提供安全保护功能。

b、 将漏电电流测试仪之插头插入每一组插座回路之最后一个插座，按下测试仪上之测试按 钮，漏电保护开关应马上跳闸，详细记录各跳闸时间及动作电流，跳闸时间应不大于0.04 秒(40ms)，动作电流应不大于30毫安(30mA)。

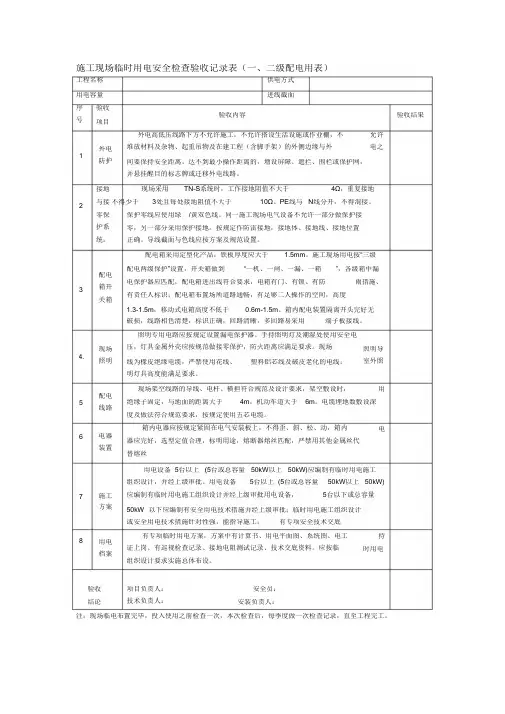

施工现场临时用电安全检查验收记录表（一、二级配电用表）

工程名称 供电方式

用电容量 进线截面

序

号 验收 验收内容 验收结果

项目

外电高低压线路下方不允许施工，不允许搭设生活设施或作业棚，不

堆放材料及杂物、起重吊物及在建工程（含脚手架）的外侧边缘与外 允许

电之 外电

防护 1

2 间要保持安全距离。达不到最小操作距离的，增设屏障、遮拦、围栏或保护网，

并悬挂醒目的标志牌或迁移外电线路。

接地 现场采用 TN-S系统时，工作接地阻值不大于 4Ω，重复接地

与接 不得少于 3处且每处接地阻值不大于 10Ω。PE线与 N线分开，不得混接。

零保

护系

统： 保护零线应使用绿 /黄双色线。同一施工现场电气设备不允许一部分做保护接

零，另一部分采用保护接地。按规定作防雷接地，接地体、接地线、接地位置

正确。导线截面与色线应按方案及规范设置。

配电箱采用定型化产品，铁板厚度应大于 1.5mm。施工现场用电按“三级

配电两级保护”设置，开关箱做到 “一机、一闸、一漏、一箱 ”，各级箱中漏 配电

箱开

关箱 电保护器应匹配，配电箱进出线符合要求，电箱有门、有锁、有防 雨措施、

3 有责任人标识；配电箱布置场所道路通畅，有足够二人操作的空间，高度

1.3-1.5m，移动式电箱高度不低于 0.6m-1.5m。箱内配电装置隔离开头完好无

破损，线路相色清楚，标识正确，回路清晰，多回路易采用 端子板接线。

照明专用电路应按规定设置漏电保护器。手持照明灯及潮湿处使用安全电

压，灯具金属外壳应按规范做接零保护，防火距离应满足要求。现场 现场

照明 照明导

室外照 4. 线为橡皮绝缘电缆，严禁使用花线、

明灯具高度能满足要求。 塑料铝芯线及破皮老化的电线；

现场架空线路的导线、电杆、横担符合规范及设计要求，架空敷设时， 用

配电

线路 4m，机动车道大于 6m。电缆埋地数敷设深 5
