供配电系统接管验收表（低压配电）

合同要求内容

现场实际安装内容

接收要求备注

序号设备名称型号/规格产地/品牌单位数量

1 低压配电柜配电柜

列 1、合同、图纸、资料(产品保修卡、产品出厂合格证、产品操作说明书、试验报告）齐全；

2、备件；

3、标识：线头编号正确、安全标识足；

4、设备无破损、操作自如、接地良好；接线牢固，接线端口、线头无变色、烧焦；

5、机房注意防水、防潮功能、通风散热良好。

6、避雷装置单独设置。开关柜、配电柜

万能开关

只

计量箱

列分表计量表

指示仪

只

表 7、绝缘工具有检验合格；

8、供电电表必须准确计量，特别注意互感器、电表的接线正确，安装匹配。

9、电容无漏油现象

10、功率补偿设置在供电局电表后端确保正常补偿。

11、有应急灯电容补偿柜

列

采样点、互感器

电容

只

负荷开关

只

工具

套

其它

2 机房配套驱鼠器

台

绝缘地板胶

㎡

线结模板

块

绝缘工具

套

消防设施（器材）

个

通风

台

电机

照明

盏

防潮灯

套

标记

3 其它

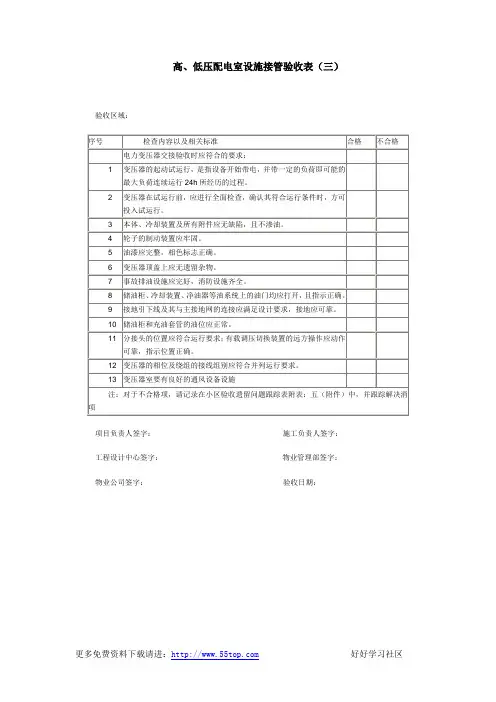

高低压配电室设施接管验收表(三)

更多免费资料下载请进：好好学习社区高、低压配电室设施接管验收表（三）

验收区域：

序号检查内容以及相关标准合格不合格

电力变压器交接验收时应符合的要求：

1 变压器的起动试运行，是指设备开始带电，并带一定的负荷即可能的最大负荷连续运行24h所经历的过程。

2 变压器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。

3 本体、冷却装置及所有附件应无缺陷，且不渗油。

4 轮子的制动装置应牢固。

5 油漆应完整，相色标志正确。

6 变压器顶盖上应无遗留杂物。

7 事故排油设施应完好，消防设施齐全。

8 储油柜、冷却装置、净油器等油系统上的油门均应打开，且指示正确。

9 接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

10 储油柜和充油套管的油位应正常。

11 分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。

12 变压器的相位及绕组的接线组别应符合并列运行要求。

13 变压器室要有良好的通风设备设施

注：对于不合格项，请记录在小区验收遗留问题跟踪表附表：五（附件）中，并跟踪解决消项

项目负责人签字：施工负责人签字：

工程设计中心签字：物业管理部签字：

物业公司签字：验收日期：

供配电系统验收接管标准作业规程(定稿)

供配电系统验收接管标准作业规程

1.0 目的

为了规范供配电系统的验收接管，保证系统设备的功能完备、动作准确，确保系统能够良好运行，满足使用要求，特制定本规程。

2.0 范围

本规程适用于物业公司所管辖范围内的各管理中心的变配电站（室）系统的验收接管。

3.0 职责

3.1 由管理中心经理、维修主管、维修员、技术业务部专业工程师组成验收接管小组，负责供配电系统的验收接管。

3.1.1 维修员负责供配电系统验收接管的具体验收工作。

3.1.2 维修主管负责供配电系统验收接管的具体实施工作。

3.1.3 管理中心经理负责供配电系统验收接管的组织、协调工作。

3.1.4 技术业务部专业工程师负责供配电系统验收接管的技术指导工作。

4.0 程序要点

4.1 在接管之前应验收如下资料文件：

A. 设计说明书、项目承接合同，功能配套协议书，保修责任协议书，变更说明，隐蔽工程记录。

B. 系统设备配套清单（包括设备名称、型号规格、主要技术参数、生产厂家）。

C. 市供电局发施的各种合格证及执行文件。

D. 系统设备的操作使用说明书。

E. 配电系统图、布线图、竣工图及配线编号表。

F. 设备维护、保养说明书。

4.2 相关规定

4.2.1 变配电站（室）的门应向外开，要用防火门，中间过道要用自由门。

4.2.2 变配电站（室）墙壁、地面（缆沟）、缆槽（电缆敷设完毕，必须盖好盖板）、屋顶不得有孔洞，防止小动物进入造成事故。变配电站（室）要有通风孔，通风孔要防雨加铁网。配电室窗户要有纱窗。 4.2.3 高压开关柜前面应留有1.5-2m的操作通道。

4.2.4 变配电站（室）缆线进入处要做好防水处理。

4.2.5 系统所有配套设备的外观均要求清洁、完整无破损。

4.2.6 所有配件要求牢固、无松脱现象。

4.2.7 所有设备触头应动作灵活，无锈蚀、损坏。

4.2.8 所有接地、防雷设施正确可靠，并符合相关规定。

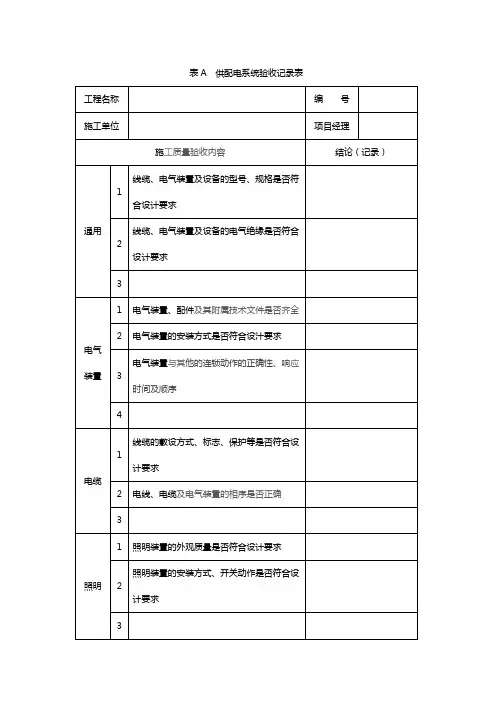

表A 供配电系统验收记录表

工程名称编号

施工单位项目经理

施工质量验收内容结论（记录）

通用 1 线缆、电气装置及设备的型号、规格是否符合设计要求

2 线缆、电气装置及设备的电气绝缘是否符合设计要求

电气

装置 1 电气装置、配件及其附属技术文件是否齐全

2 电气装置的安装方式是否符合设汁要求

3 电气装置与其他的连锁动作的正确性、响应时间及顺序

电缆 1 线缆的敷设方式、标志、保护等是否符合设计要求

2 电线、电缆及电气装置的相序是否正确

照明 1 照明装置的外观质量是否符合设计要求

2 照明装置的安装方式、开关动作是否符合设计要求

3 其他 1 柴油发电机组的启动时向，输出电压、电流及频率是否符合设计要求

2 不间断也源的输出电压、电流、波形参数及切换时间

验收结论

参与验收人员(签字)
