实习一 水准仪认识及水准测量
一、目的与要求
1.了解DS3型水准仪的基本构造，认清其主要部件的名称、性能和作用。
2.练习水准仪的正确安置、瞄准和读数。
3.掌握普通水准测量的施测、记录、计算、闭合差调整及高程计算的方法。
二、准备工作
（1）实习时间：
（2）场地布置
各组选择相隔30～50米处选定A、B两点，作出标记。
（3）仪器和工具
（4）同组人员
组长：
成员：
三、方法与步骤
（1）安置仪器
安置仪器于A、B两点之间。先将伸缩三脚架的架腿调至适当高度，张开架腿使架头大致水平并踩实架腿；开箱取出仪器(取出前注意仪器在箱中安放位置)，旋转连接螺旋使仪器基座与三脚架连接(松紧适度)。
（2）认识仪器构造及其作用
照准部：望远镜、物镜调焦螺旋、目镜调焦螺旋、微倾螺旋、水平制动及微动螺旋、管水准器、圆水准器、符合气泡观察镜等。
基座：连接螺旋、脚螺旋。
（3）粗略整平
对向旋转两个脚螺旋使气泡移动至中间 (气泡移动方向与左手拇指转动方向一致)，再旋转第三个脚螺旋使气泡居中。若一次气泡不能居中，可反复进行。
（4）瞄准
1 第二章
水准测量
第一节 水准测量原理

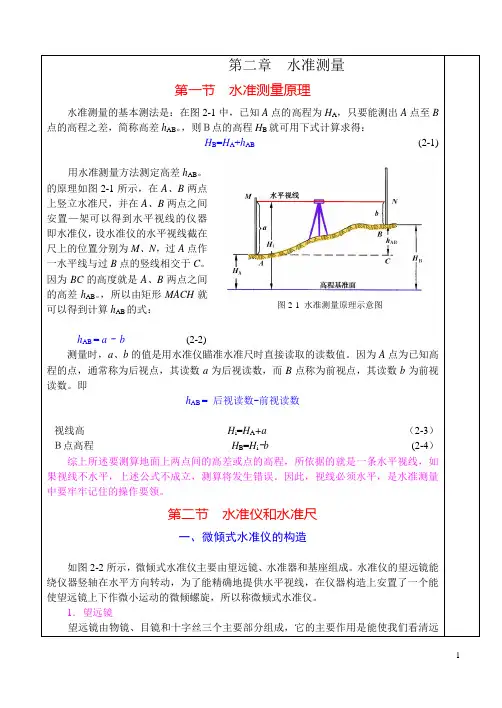

水准测量的基本测法是：在图2-1中，已知A点的高程为HA，只要能测出A点至B点的高程之差，简称高差hAB。，则Ｂ点的高程HB就可用下式计算求得：
HB=HA+hAB (2-1)
用水准测量方法测定高差hAB。的原理如图2-1所示，在A、B两点上竖立水准尺，并在A、B两点之间安置—架可以得到水平视线的仪器即水准仪，设水准仪的水平视线截在尺上的位置分别为M、N，过A点作一水平线与过B点的竖线相交于C。因为BC的高度就是A、B两点之间的高差hAB。，所以由矩形MACH就可以得到计算hAB的式：
hAB = a - b (2-2)
测量时，a、b的值是用水准仪瞄准水准尺时直接读取的读数值。因为A点为已知高程的点，通常称为后视点，其读数a为后视读数，而B点称为前视点，其读数b为前视读数。即
hAB = 后视读数-前视读数
视线高 Hi=HA+a （2-3）
Ｂ点高程 HB=Hi-b (2-4）
综上所述要测算地面上两点间的高差或点的高程，所依据的就是一条水平视线，如果视线不水平，上述公式不成立，测算将发生错误。因此，视线必须水平，是水准测量中要牢牢记住的操作要领。
第二节 水准仪和水准尺
一、微倾式水准仪的构造
如图2-2所示，微倾式水准仪主要由望远镜、水准器和基座组成。水准仪的望远镜能绕仪器竖轴在水平方向转动，为了能精确地提供水平视线，在仪器构造上安置了一个能使望远镜上下作微小运动的微倾螺旋，所以称微倾式水准仪。
普通水准测量（两次仪器高法）记录表
日期： 年 月 日 天气： 观测者：
仪器号码： 组别： 记录者：
测站 点号 平距（m） 水准尺读数（m） 高差（m） 平均高差（m） 改正后高差（m） 高程（m） 备注 后视读数 前视读数 第一次 第二次
检核
计算 ∑
辅助计算 fh =
水准测量
2H310000 机电工程技术
2H311000机电工程专业技术
机电工程涉及的专业技术包括：
——机电工程测量
——机电工程材料
——起重技术
——焊接技术
对机电工程的各类专业工程，结合相关施工质量控制、安全管理、相关的法规和施工质量验收规范，应该掌握各专业工程施工技术要点和要求。
2H311010机电工程测量
——机电工程测量的重要性：
是保证设备安装质量和保证工艺生产线达到安全运行，功能达到设计及规范要求目标的关键工作之一。测量是实现这一目标必须进行的工作。
——工程测量的施工内容包括：
工程测量的施工内容：控制网测量、施工过程控制测量
控制网测量和施工过程控制测量的相互关系是：
控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
切记：
机电工程测量的要求和机电工程测量的方法是须掌握的知识内容。
2H311011掌握机电工程测量的要求
一、工程测量的原理
(一)水准测量原理
——水准测量原理
是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
——测定待测点高程的方法
两种：高差法和仪高法
1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；
2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
请注意两种方法的应用选择：
当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。所以，在工程测量中仪高法被广泛地应用。
基准线测量
(二)基准线测量方法
——基准线测量原理
是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
——测定待定位点的方法有：
水平角测量和竖直角测量，这是确定地面点位的基本方法。每两个点位都可连成一条直线(或基准线)。
切记：
1．保证量距精度的方法
返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
