碳纤维加固材料

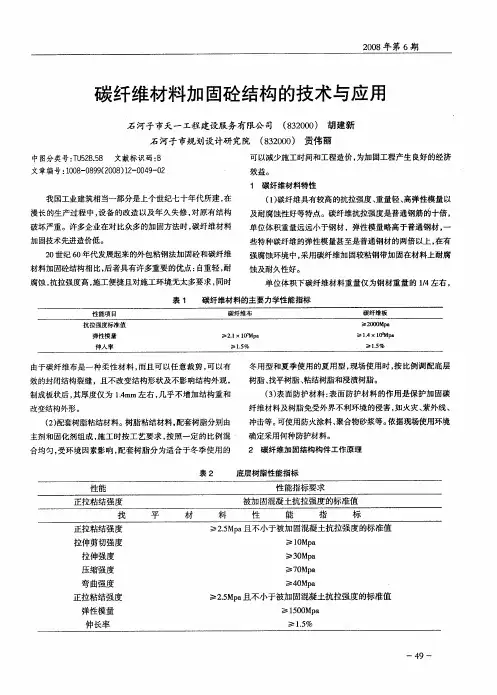

２００８年第６期　

碳纤维材料加固砼结构的技术与应用　

石河子市天一工程建设服务有限公司　（８３２０００）胡建新　

石河子市规划设计研究院（８３２０００）贡伟丽　

中图分类号：ＴＵ５２８．５８　文献标识码：Ｂ　文章编号：１００８—０８９９（２００８）１２—００４９—０２　

我国工业建筑相当一部分是上个世纪七十年代所建，在　

漫长的生产过程中，设备的改造以及年久失修，对原有结构　

破坏严重。许多企业在对比众多的加固方法时，碳纤维材料　

加固技术先进造价低。　

２０世纪６０年代发展起来的外包粘钢法加固砼和碳纤维　材料加固砼结构相比，后者具有许多重要的优点：自重轻，耐　

腐蚀，抗拉强度高，施工便捷且对施工环境无太多要求，同时　可以减少施工时间和工程造价，为加固工程产生良好的经济　

效益。　１碳纤维材料特性　（１）碳纤维具有较高的抗拉强度、重量轻、高弹性模量以　

及耐腐蚀性好等特点。碳纤维抗拉强度是普通钢筋的十倍，　

单位体积重量远远小于钢材，弹性模量略高于普通钢材，一　

些特种碳纤维的弹性模量甚至是普通钢材的两倍以上，在有　

强腐蚀环境中，采用碳纤维加固较粘钢带加固在材料上耐腐　

蚀及耐久性好。　

单位体积下碳纤维材料重量仅为钢材重量的１，４左右，　

表１　碳纤维材料的主要力学性能指标　

由于碳纤维布是一种柔性材料，而且可以任意裁剪，可以有　

效的封闭结构裂缝，且不改变结构形状及不影响结构外观，　

制成板状后，其厚度仅为１．４ｍｍ左右，几乎不增加结构重和　

改变结构外形。　（２）配套树脂粘结材料。树脂粘结材料，配套树脂分别由　

主剂和固化剂组成，施工时按工艺要求，按照一定的比例混　

合均匀，受环境因素影响，配套树脂分为适合于冬季使用的　冬用型和夏季使用的夏用型，现场使用时，按比例调配底层　

树脂、找平树脂、粘结树脂和浸渍树脂。　（３）表面防护材料：表面防护材料的作用是保护加固碳　

纤维材料及树脂免受外界不利环境的侵害，如火灾、紫外线、　

冲击等。可使用防火涂料、聚合物砂浆等。依据现场使用环境　

碳纤维加固铝基复合材料

碳纤维增强铝基复合材料是一种高性能复合材料，具有很高的强度和刚度，同时具有轻质、耐腐蚀、耐疲劳等优点，因此在航空航天、汽车制造、船舶等领域得到广泛应用。

碳纤维加固铝基复合材料的制备方法

制备碳纤维增强铝基复合材料的方法通常包括以下几个步骤：

1. 预处理

在制备碳纤维增强铝基复合材料之前，首先需要对碳纤维和铝基材料进行表面处理，以增强它们的粘合性和兼容性。

2. 浸渍

将铝基材料浸入含有粘结剂的溶液中，使其表面均匀涂覆一层粘结剂。

3. 层叠

将处理后的碳纤维与浸渍过的铝基材料依次层叠在一起，形成复合材料的预制坯料。

4. 热压

将预制坯料放入加热压机中，在一定的温度和压力条件下，对复合材料进行热压，使其形成最终的碳纤维增强铝基复合材料。

碳纤维加固铝基复合材料的性能

碳纤维增强铝基复合材料具有很高的比强度和比模量，具有优异的力学性能。另外，这种复合材料还具有优秀的耐疲劳性能和耐腐蚀性能，在复杂的工作环境下也能保持稳定的性能。

碳纤维加固铝基复合材料的应用

碳纤维增强铝基复合材料广泛应用于航空航天领域，如飞机结构件、导弹壳体等；在汽车制造领域，用作车身结构件、制动系统等部件；同时在船舶制造领域也有着重要应用，如船体结构、推进系统等。

综上所述，碳纤维增强铝基复合材料具有很高的研究和应用价值，随着技术的不断进步，相信碳纤维加固铝基复合材料将在更多领域展现其优异性能，并得到更广泛的应用。

碳纤维加固方案

随着科技进步的不断推动，碳纤维加固技术正在逐渐成为建筑、航空航天、汽车等领域的首选方案。碳纤维的强度高、重量轻，具有优异的抗拉和抗压性能。在使用碳纤维进行加固时，可以提高结构的承载能力和刚度，同时也能有效延长使用寿命。本文将探讨几种常见的碳纤维加固方案及其应用。

一、碳纤维片加固

碳纤维片（Carbon Fiber Sheets）是一种常见的碳纤维加固材料，其厚度通常在0.1mm到1mm之间。碳纤维片的特点是柔韧性好、可弯曲性强，非常适合用于细小结构的加固。在加固过程中，可以将碳纤维片贴附在需要加固的结构表面，并使用环氧树脂进行固化。碳纤维片加固效果显著，能够有效增加结构的强度和刚度，同时也能提高结构的抗震性能。

碳纤维片加固的应用范围广泛，包括建筑、桥梁、船舶等领域。在建筑方面，碳纤维片可以加固楼板、墙体等结构，提高整体的承载能力和抗震能力。在桥梁领域，碳纤维片可以用于加固桥墩、梁体等部位，提高桥梁的承载能力和耐久性。此外，碳纤维片还可以用于加固船舶的船体结构，提高船舶的稳定性和安全性。

二、碳纤维布加固

碳纤维布（Carbon Fiber Cloth）是另一种常见的碳纤维加固材料，其纬线和经线交错编织而成。碳纤维布具有较高的抗张强度和较好的耐久性，可以在多个方向上提供加固效果。碳纤维布加固的特点是操作简单、加固效果明显。在加固过程中，可以将碳纤维布与环氧树脂混合，并粘贴在需要加固的结构上，然后使用热压固化或其他固化方式。

碳纤维布加固的应用范围广泛，包括航空航天、汽车、体育器材等领域。在航空航天方面，碳纤维布可以用于加固飞机机翼、舱壁等结构，提高飞机的安全性和机动性。在汽车领域，碳纤维布可以用于加固车身、底盘等部位，提高汽车的强度和刚度，降低车身重量。此外，碳纤维布还可以用于加固各类体育器材，如高尔夫球杆、自行车车架等，提高器材的耐用性和性能。

三、碳纤维筋加固

碳纤维筋（Carbon Fiber Reinforcement Bars）是一种具有线状形态的碳纤维材料，其直径通常在6mm到16mm之间。碳纤维筋加固是一种常见的混凝土结构加固方式，可以有效提高混凝土结构的抗拉能力和抗剪能力。碳纤维筋加固的过程包括预埋碳纤维筋在混凝土结构中，并将其与混凝土紧密连接。碳纤维筋加固具有耐久性好、无腐蚀等优点，逐渐成为替代传统钢筋的方案。

1

碳纤维加固

施

工

方

案

********建安工程有限公司

二零一零年十月二十二日

2 碳纤维加固施工方案

一、编制依据

1、根据中国工程建设标准化协会标准《碳纤维片材加固修复混凝土结构技术规程CECS146:2003》。

2、在执行CECS146:2003规程的同时,尚兴配合使用国家现行有关标准,如《混凝土结构设计规范CB50010》、《混凝土结构加固技术规范》（CECS25：90）等。

二、工程概况

*****工程大修及加固工程项目,根据设计对原结构进行部分大梁、碳纤维加固补强 ,采用碳纤维布CFRP200,厚为0.111mm,抗拉强度标准值≥3000MPa，伸长率≥1.5%。将碳纤维粘贴在梁的底部，宽度同梁宽。

三、一般规定

1、采用粘贴碳纤维片材加固混凝土结构,应由熟悉该技术施工工艺的专业施工队伍承担,并应有加固方案和施工技术措施。

2、施工宜在环境温度在5℃以上的条件下进行,并应符合配套树脂要求的施工使用温度。当环境温度低于5℃时,应采用适用于低温环境的配套树脂或采取升温措施。

3、施工时应考虑温度对树脂固化的不利影响。

4、在进行混凝土表面处理和粘贴碳纤维片材前,应按加固设计部位放线定位。

5、树脂配制时,应按产品使用中规定的配比称量并置于容器中, 3 用搅拌器搅拌至色泽均匀。在搅拌用容器内搅拌器上不得有油污和杂质。应根据现场实际环境温度确定树脂的每次拌和量,并按要求严格控制使用时间。

四、施工准备

1、认真阅读设计施工图。

2、根据施工现场和被加固构件混凝土的实际状况,拟订施工方案和施工计划。

3、对所使用的碳纤维片材、配套树脂、机具等做好施工前的准备工作。

五、表面处理

1、清除被加固构件的原装饰层及表面剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构，并修复材料将表面修复平整。部分有几根大梁底部有填充墙的，需对填充墙凿除500mm高，便于施工，加固完成后，重新砌筑。
