酚醛施工方案

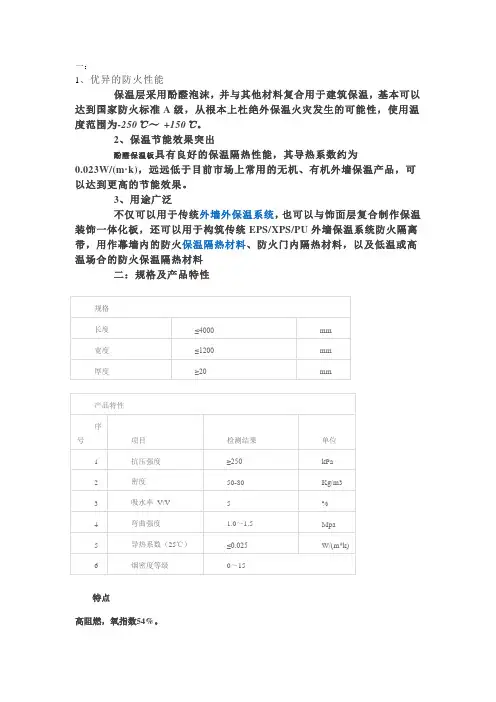

一： 1、优异的防火性能 保温层采用酚醛泡沫，并与其他材料复合用于建筑保温，基本可以达到国家防火标准A级，从根本上杜绝外保温火灾发生的可能性，使用温度范围为-250℃～ +150℃。 2、保温节能效果突出 酚醛保温板具有良好的保温隔热性能，其导热系数约为0.023W/(m·k)，远远低于目前市场上常用的无机、有机外墙保温产品，可以达到更高的节能效果。 3、用途广泛 不仅可以用于传统外墙外保温系统，也可以与饰面层复合制作保温装饰一体化板，还可以用于构筑传统EPS/XPS/PU外墙保温系统防火隔离带，用作幕墙内的防火保温隔热材料、防火门内隔热材料，以及低温或高温场合的防火保温隔热材料 二：规格及产品特性 规格 长度 ≤4000 mm 宽度 ≤1200 mm 厚度 ≥20 mm 产品特性 序号 项目 检测结果 单位 1 抗压强度 ≥250 kPa 2 密度 50-80 Kg/m3 3 吸水率 V/V 5 % 4 弯曲强度 1.0～1.5 Mpa 5 导热系数（25℃） ≤0.025 W/(m*k) 6 烟密度等级 0～15

特点

高阻燃，氧指数54%。 不吸水，浸泡24小时不大于3%。

透气性保温层，延长墙体寿命。

保温好，导热系数低，0.02-0.029，节能可达50%-65%。

稳定性、耐侯性适应外墙，不缩，不翅、不裂。

质量轻，无毒无味，绿色环保。

规格、厚度、密度满足设计要求。

幕墙保温采用酚醛保温板

施工方法

内外墙保温一般采用砂浆粘接法或粘钉结合法。

1、由下至上从支撑部位开始，用聚合物粘裂砂浆，将酚醛保温板粘贴在

墙面上。粘接面积应大于35%，首层要大于50%。外护层较重的，每平

米要钉4-6个保温钉。

2、粘接后要停24小时再进行保护层施工。

3、再隔24小时可进行外施面的施工。

4、保温板厚度、密度按设计要求，一般在黄河以北地区不应小于

4cm，密度50kg/m3 ,寒冷地区应加厚。

0 酚醛铝箔复合风管制作安装施工工法

1 前言

目前国内通风空调管道材料以镀锌钢板为主，管道外有时覆盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。这种传统风管安装工期长、制作成本高、自身重量大、隔热性能和外观较差,使得中央空调的使用者和设计者都迫切希望新型风管材料的出现.

酚醛铝箔复合板是酚醛泡沫板与铝箔复合制成夹芯板。现场按设计规格尺寸加工,成型，一次吊装,无须再加保温层.酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、质量轻及施工方便,取得明显的社会效益和经济效益. 2 工法特点

2。0。1

规范化施工，便捷快速,降低材料成本,体现了标准工艺的先进性和科学性.

2。0。2 酚醛铝箔复合风管制作安装工艺方法严格、认真,观感好，重量轻，方便吊装。

3 适用范围

本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛铝箔复合风管施工。酚醛铝箔复合风管矩形风管边长宜为120≦L≦3000，且其长边与短边之比不大于4：1。

4 工艺原理

以铝箔复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛铝箔复合风管的物理性能与化学特性,方便快捷地对铝铂复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。酚醛风管以内边长为标注尺寸。

5 主要工艺流程及操作要点

5。1 施工工艺流程

准备工作→风管制作→风管连接→吊装→检测

5.2 操作要点

5。2.1 准备工作

施工前准备一整套专用施工工具,制作工作平台.对施工人员进行现场技术交底、安全交底。分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、 三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量;根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200（长×宽）两种，而设计风管的规格尺寸各式各样,所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。

第1页共9页 一、编制说明

1、本保温施工方案依据泰达保税仓堆场扩建工程-办公楼项目设计文件中外墙外保温系统要求编制。

2、本保温施工方案的保温施工工艺、保温施工工法、质量验收等，依据以下标准编制：

●《外墙外保温工程技术规程》JGJ144-2004

●《 外墙外保温建筑构造（一）》02J121-1

●《夏热冬冷地区居住建筑节能设计标准》JCJ134－2001

二、工程概况

本工程位于渤海路与第七大街交口处。总建筑面积共1453.08 m2 。本工程地面+0.000以上2层，建筑高度8.85m，本工程设计使用年限为50年，建筑工程设计等级为三级，抗震设防烈度为7度。结构形式为框架结构，建筑耐火等级为二级，屋面防水等级为Ⅲ级。

二、保温材料

1、材料选用

●保温主材：该项目外墙外保温系统的保温材料选用酚醛复合板，厚度为60mm，燃烧性能为A级。

●保温辅材：胶粘剂、抹面胶浆、耐碱网格布、锚栓等。

2、保温辅材：保温辅材包括胶粘剂、抹面胶浆、耐碱网格布、锚栓等，在该外墙外保温系统中构成粘接层和薄抹灰增强防护层。其中：

●胶粘剂是保温系统中粘接层的组成材料。该产品现场加入一定比例的水，搅拌均匀即可使用，用于酚醛复合板的粘贴。

●抹面胶浆是由高分子聚合物、无机胶凝材料和填料等材料制成。薄抹在粘贴好的酚醛复合板外表面，与耐碱网格布复合成增强防护层，具有很好的防水和

第2页共9页 透气性能，用以保证保温系统的机械强度和耐久性。

●耐碱网格布是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，复合形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。

●锚栓是把保温板固定在基层墙体的专用连接件。通常包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成。其使用起稳固作用，确保保温系统的安全性。

四、施工准备

1、材料准备

保温材料应符合规定的质量要求，保温主材运到施工现场后，应提供相关的合格证、出厂检测报告等资料；并会同建设、监理等单位对进场材料取样送检、合格后使用。

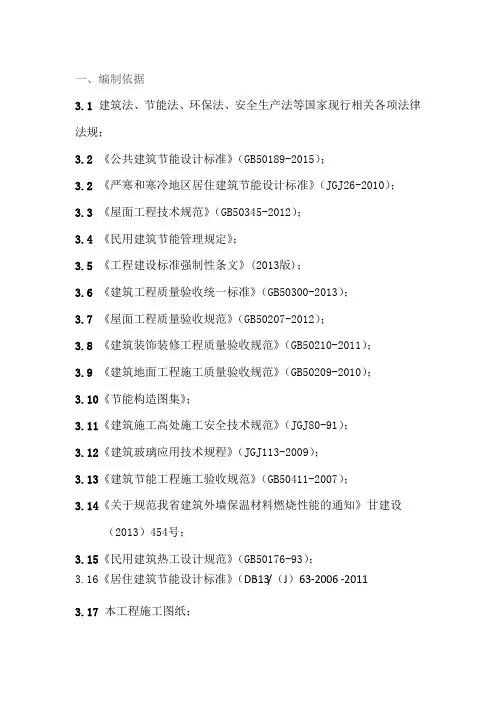

一、编制依据

3.1 建筑法、节能法、环保法、安全生产法等国家现行相关各项法律法规；

3.2 《公共建筑节能设计标准》（GB50189-2015）；

3.2 《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010）；

3.3 《屋面工程技术规范》（GB50345-2012）；

3.4 《民用建筑节能管理规定》；

3.5 《工程建设标准强制性条文》(2013版)；

3.6 《建筑工程质量验收统一标准》（GB50300-2013）；

3.7 《屋面工程质量验收规范》（GB50207-2012）；

3.8 《建筑装饰装修工程质量验收规范》（GB50210-2011）；

3.9 《建筑地面工程施工质量验收规范》（GB50209-2010）；

3.10《节能构造图集》；

3.11《建筑施工高处施工安全技术规范》（JGJ80-91）；

3.12《建筑玻璃应用技术规程》（JGJ113-2009）；

3.13《建筑节能工程施工验收规范》（GB50411-2007）；

3.14《关于规范我省建筑外墙保温材料燃烧性能的通知》甘建设（2013）454号；

3.15《民用建筑热工设计规范》（GB50176-93）；

3.16《居住建筑节能设计标准》（DB13/（J）63-2006 -2011

3.17 本工程施工图纸； 3.18经批准的《甘肃东兴铝业有限公司经济适用房第四标段》施工组织设计施工组织设计；

3.19 甘肃省其它相关地方标准与规定等；

3.20 本公司所拥有的技术装备、自身素质等自身条件，以及公司ISO9001企业质量标准文件、标化现场管理的有关细则；

3.21 企业项目管理手册；

二、工程概况

工程名称 甘肃东兴铝业有限公司经济适用房第四标段11#、12#楼

工程地址 兰州市安宁区铁院新村114号

结构类型 剪力墙结构 建筑类别 一类高层住宅

建筑层数 地上三十四层，地下二层 建筑高度 98.6m
