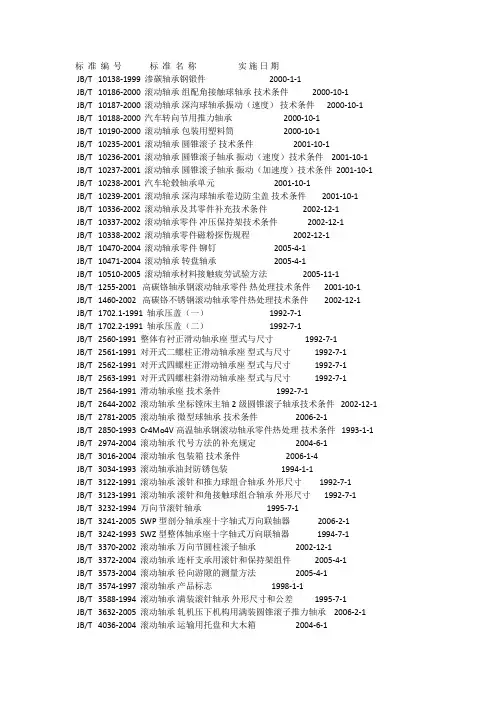

轴承振动标准
轴 承 振 动 标 准
1、隶属机械轴承振动标准
隶属机械轴承振动标准
转速 振幅（双振幅）（mm）
优等 优秀 合格
n≤1000 0.05 0.07 0.10
1000＜n≤2000 0.04 0.06 0.08
2000＜n≤3000 0.03 0.04 0.05
n＞3000 0.02 0.03 0.04
2、机组轴振动标准
国产 200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规准时，可参照下表履行。
大型汽轮发电机组轴振参照标准（双振幅， um）
1500r/min 3000r/min
相对位移 绝对位移 相对位移 绝对位移
A（优秀） 100 120 80 100
B（合格） 200 240 165 200
C（停机） 300 385 260 320
3、轴承振动标准
轴承振动标准（双振幅， mm）
优 优秀 合格
1500r/min ≤0.03 ≤0.05 ≤0.07
3000r/min ≤0.02 ≤0.025 ≤0.05
≥ 5000r/min ≤0.01 ≤0.025 ≤0.05
4、ISO 3945 振动标准
ISO 3945 振动标准
振动烈度 Vf （mm/s） 支撑分类
刚性支撑 柔性支撑
0.45
0.71 A（好） A（好）
1.12
1.8
2.8 B（满意） B（满意）
4.5
7.1 C（不满意） C（不满意） 轴承振动标准
11.2
18
28 D（立刻停机） D（立刻停机）
45
71
振动烈度 Vf （mm/s）与振动位移峰峰值 Sp-p （mm）之间的换算关系
S p-p ＝2√2 V f / ω
此中角速度ω＝ 2лf ，f 为频次。
当 f ＝50Hz时，振动烈度与振动位移对应值见下表：
振动烈度与振动位移对应值
Vf (mm/s) 0.45 0.71 1.12 1.8 2.8 4.5 7.1 11.2 18.0 28.0 45.0 71.0
Sp-p (um) 4 6.3 10 16 25 40.6 63 100 162 250 406 630
5、IEC 振动标准（双振幅， um）
IEC 振动标准
转速
1000 1500 1800 3000 36000 6000 7200 （ r/min ）
轴承振动 75 50 40 25 21 12 6
轴振动 150 100 80 50 42 24 12
6、我国现行的汽轮机振动标准是怎样规定的？
1）汽轮机转速在 1500r/min 时，振动双振幅 50um以下为优秀， 70um以下为合格；汽轮机转速在 3000r/min 时，振动双振幅 25um以下为优秀， 50um以下为合格。
2）标准还规定新装机组的轴承振动不宜大于 30um。
3）标准规定的数值，合用于额定转速和任何负荷稳固工况。
4）标准对轴承的垂直、 水平、轴向三个方向的振动丈量进行了规定。 在进行振动丈量时，
每次丈量的地点都应保持一致，不然将会带来很大的丈量偏差。
5）在三个方向的任何一个方向的振动幅值超出了规定的数值，则以为该机组的振动状况是不合格的，应该采纳举措来除去振动。
6）紧停举措还规定汽轮机运转中振动忽然增添 50um应立刻打闸停机。同时还规定临界转速的振动最大不超出 100um。
瓦振：即轴承座振动，简称轴承振动。它是以支承转子的轴承座振动的峰峰值（双振幅）为评定尺度。其评定标准以轴承座的垂直、水平、轴向三个方向的振动中最大数值为评定依照。 ??轴振：转轴振动，转轴的径向振动。轴振分为相对振动和绝对振动，这是两种丈量方式，用接触式传感器（如速度传感器）丈量转轴相关于地面的振动为绝对振动，非接触式传感器（涡流探头）丈量转轴相关于轴承座的振动为相对振动，或许用一个非接触式传感器
和一个惯性式传感器构成的复合传感器丈量转轴的绝对振动。 ??关于瓦振、 轴承振动标准
轴振都能够带保护，这因各厂要求不同而不同，一般状况是同一个瓦的一个瓦振信号和两个轴振信号 3 取 2 保护。
轴振：转轴振动 ? ???瓦振：轴承振动 ? ? 瓦振由轴振惹起轴振和瓦振的差异能够反应出轴承座的刚度。这样说吧
设想在没有轴承的状况下， 汽轮机转子高速旋转， 当受就任何一个激振力时，转子就会偏离本来的旋转中心， 假如这个力不用逝，那么偏离就会愈来愈大。在有轴承的状况下， 轴承油膜会给出一个与转子偏离反向相反的力来阻挡转子偏离，转子的偏离就会减小。
好多书上讲包含大家学的都是轴振是瓦振的 3～5 倍，其实不过个数据的总结，不存在任何线性关系。
振动遇到好多方面的影响。
对，没有绝对线性关系

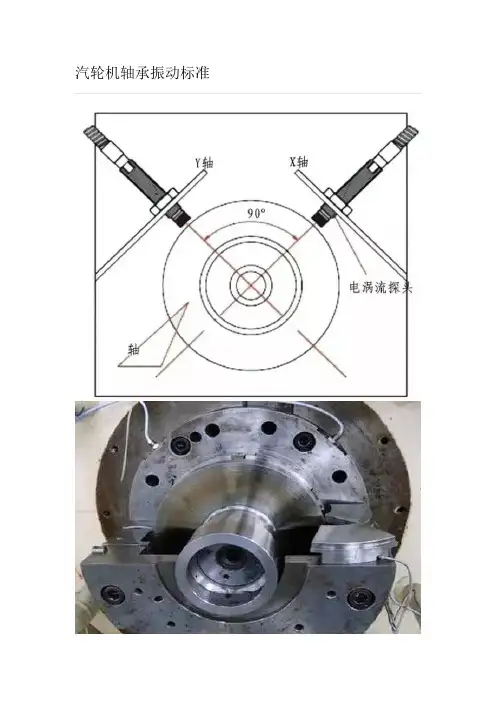

轴振不必定在下面测， 是用电涡流位移传感器安装在轴瓦上测的轴和轴瓦的相对位移振动
瓦振一般用压电加快度传感器，测轴瓦的绝对振动。一般来说老是转子的振动经过轴传给瓦的，因此轴振大才瓦振大，但由于有油膜的关系，轴振大瓦振不必定大，除非外来的激励或许瓦产生共振使瓦振比轴振大。
还有个问题就是瓦振的单位一般用速度的，单位不同样就无法比了轴振动指大轴相对轴瓦振动地点值，瓦振动指轴承座振动位移绝对值轴振动是非接触式丈量，使用电涡流传感器检测；
瓦振动是动圈式传感器丈量
轴振一般装在上轴瓦或上轴承盖上，分垂直左右 45 度方向各一瓦振动是垂直方向一只。
