光伏电站运维方案

一、站长职责

站长是电站的具体负责人，是电站运行管理、成本控制、内外关系协调、人员培训、绩效考核的执行者，对公司负责，直接向运营部汇报工作，受运营部经理的直接领导，并对电站的年发电量、上网电量、运营成本负责。

站长岗位职责：

1、负责日常光伏电站安全生产、技术管理、经济运行工作；

2、负责制订和完善各项运行管理制度、岗位职责、工作标准，并组织实施；

3、负责组织编制运行规程、技术措施、管理规定等工作；

4、负责运行人员培训工作，绩效考核，升职初审等工作；

5、全面了解生产的情况，掌握电站的各项经济技术指标，电站生产设备运转情况；

6、负责会同技术人员和运行人员定期分析发电运行情况，合理调整运行方式，提高公司的经济效益；

7、定期分析全场的经济指标和完成情况，完成公司安排的各项任务；

8、负责电站外部关系协调，相关单位联系和组织工作，负责外委单位的管理和资质审查；

9、负责电站备品计划的初步审批和电站运营成本控制；

10、负责组织编制电站年度发电计划及发电计划目标的实现,并确保电站发电量稳定；

11、负责电站内部关系协调,及时掌握全班人员的思想变化,做好政治思想工作。

二、值班长的职责

1、班长是运行班组生产和行政上的负责人,对电气全部设备的安全经济运行负责;领导运行人员完成上级交给的一切工作任务;班长在行政上受站长的领导和指挥；

2、班长应熟知电站的一次系统、站用电系统、直流系统、继电保护、自动装置运行方式调整、掌握电站各类电气设备结构、特性、操作维护；

3、班长在值班时间内,负责与调度的联系工作;负责领导本班全体人员完成电气设备的安全、经济运行任务；

三、正值班员的职责1、正值班员是电气设备安全、经济运行的负责人，正值班员应熟知电站主接线系统、直流系统、厂用电系统、照明系统及主要电气设备运行特性、极限参数、继电保护、自动装置、常用系统二次接线、额定数据、动力保险定值等；

2、正值班员在运行操作和行政关系上受班长的领导，并协助班长搞好本班培训及其他管理工作。当班长不在时，正值班员应代替班长的职务；

北京首信万景新能源发展有限公司

分布式光伏电站专业运维手册

北京首信万景新能源发展有限公司

目 录

1、概况............................................................................................................................................. 1

2、设备责任制度 ............................................................................................................................. 1

3、日常巡检计划及维护规则 ......................................................................................................... 1

3.1日常巡检计划 ..................................................................................................................... 1

3.1.1巡回检查制度 .......................................................................................................... 1

3.1.2闭环消缺制度 .......................................................................................................... 1

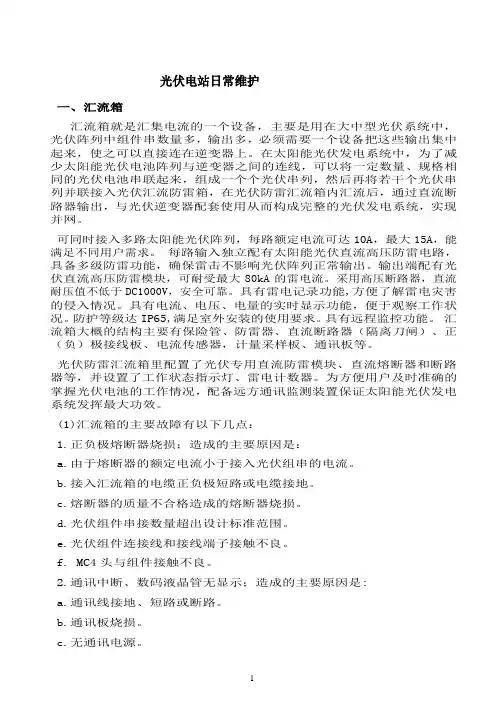

- 1 - 光伏电站日常维护

一、汇流箱

汇流箱就是汇集电流的一个设备，主要是用在大中型光伏系统中，光伏阵列中组件串数量多，输出多，必须需要一个设备把这些输出集中起来，使之可以直接连在逆变器上。在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现并网。

可同时接入多路太阳能光伏阵列，每路额定电流可达10A，最大15A，能满足不同用户需求。 每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出。输出端配有光伏直流高压防雷模块，可耐受最大80kA的雷电流。采用高压断路器，直流耐压值不低于DC1000V，安全可靠。具有雷电记录功能,方便了解雷电灾害的侵入情况。具有电流、电压、电量的实时显示功能，便于观察工作状况。防护等级达IP65,满足室外安装的使用要求。具有远程监控功能。 汇流箱大概的结构主要有保险管、防雷器、直流断路器（隔离刀闸）、正（负）极接线板、电流传感器，计量采样板、通讯板等。

光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等，并设置了工作状态指示灯、雷电计数器。为方便用户及时准确的掌握光伏电池的工作情况，配备远方通讯监测装置保证太阳能光伏发电系统发挥最大功效。

(1)汇流箱的主要故障有以下几点：

1.正负极熔断器烧损；造成的主要原因是：

a.由于熔断器的额定电流小于接入光伏组串的电流。

b.接入汇流箱的电缆正负极短路或电缆接地。

c.熔断器的质量不合格造成的熔断器烧损。

d.光伏组件串接数量超出设计标准范围。

e.光伏组件连接线和接线端子接触不良。

f. MC4头与组件接触不良。

1 光伏电站运行

光伏电站运行为倒班制，两班一运转，大多数光伏电站实行上一周休一周。（或试行上二十天休十天）

电站巡检维护标准见附表

附件1

电站日巡检工作标准

序号 巡视设备 巡检内容 巡检标准 备注

1 直流系统 直流柜馈线开关指示灯指示是否正确，状态是否正确，是否有损坏现象 直流柜馈线开关指示灯指示正确，状态正确，无损坏现象

直流柜测量表计显示是否正确，有无损坏现象 直流柜测量表计显示正确，无损坏现象

直流柜绝缘监察装置工作是否正常，有无故障报警 直流柜绝缘监察装置工作正常，无故障报警

指示灯、电压表显示是否正常，有无损坏 指示灯、电压表显示正常无损坏

2 充电器风扇有无异音 充电器风扇无异音

设备标志是否齐全、正确 设备标志齐全、正确

2 继保装置 指示灯指示是否正常、亮度是否正常 指示灯指示正常、亮度正常

指示仪表指示是否正确 指示仪表指示正确

控制开关、压板位置是否正确 控制开关、压板位置正确

有无异常报警 无异常报警

3 故障录波器 屏内打印机色带及纸张是否充足 屏内打印机色带及纸张充足

有无异常报警 无异常报警

4 测控装置 有无异常报警 无异常报警

GPS时钟显示是否正确 GPS时钟显示正确

电源指示是否正常 电源指示正常

5 电能量计量系统 电能表显示是否正常，有无报警 电能表显示正常，无报警

核对电量报表，电量数据是否正确 电量报表，电量数据正确，误差在规定范围之内

3 6 远动设备 远动机运行是否正常，通信是否正常 远动机运行正常，通信正常

7 升压站户外端子箱 柜内卫生是否清洁、有无杂物 柜内卫生清洁、无杂物

设备元件标示是否清晰，无损坏现象 设备元件标示清晰，无损坏现象

柜体密封是否良好，柜内有无凝露、进水现象 柜体密封良好，柜内无凝露、进水现象

8 户外断路器 设备本体有无悬挂物 设备本体无悬挂物

断路器本体内部有无异音 断路器本体内部无异音
