高压电缆接地安全施工方案

第1篇

一、工程概况

本工程为某地区电力电缆铺设项目，旨在提高该地区电力供应能力，满足日益增长的电力需求。工程地点位于我国某城市，施工总长度约为10公里。电缆类型为高压电缆，额定电压为110kV。电缆敷设方式为地埋，沿线地形复杂，包括城市道路、农田、河流等。

二、施工准备

1. 组织准备

（1）成立项目组，明确项目经理、技术负责人、施工负责人等人员职责。

（2）组织施工队伍，进行人员培训，确保施工人员具备相应的专业技能和操作能力。

（3）制定施工计划，明确施工进度、质量、安全等要求。

2. 技术准备

（1）根据设计图纸和相关规范，编制施工方案。

（2）进行现场勘查，了解沿线地形、地质、环境等情况。

（3）选择合适的电缆、电缆附件、电缆保护管等材料。

（4）制定施工质量控制措施，确保施工质量。

3. 物资准备

（1）电缆、电缆附件、电缆保护管等材料。

（2）施工机械设备，如挖掘机、电缆敷设机、电缆测试仪等。

（3）施工工具，如电缆剥皮机、电缆接头机、电缆剥皮刀等。

4. 安全准备

（1）制定安全施工方案，明确安全措施。

（2）进行安全培训，提高施工人员的安全意识。

（3）配备必要的安全防护用品，如安全帽、安全带、防尘口罩等。 三、施工工艺

1. 施工流程

（1）施工准备：包括组织、技术、物资、安全等方面的准备工作。

（2）测量放线：根据设计图纸和现场实际情况，进行测量放线。

（3）电缆敷设：按照设计要求，进行电缆敷设。

（4）电缆连接：进行电缆接头制作和连接。

（5）电缆保护：进行电缆保护管安装和电缆保护。

（6）电缆测试：进行电缆绝缘电阻、接地电阻等测试。

（7）验收交付：完成施工任务后，进行验收交付。

2. 施工要点

（1）测量放线：确保测量精度，按照设计要求进行放线。

（2）电缆敷设：按照电缆敷设规范，保证电缆敷设质量。

（3）电缆连接：严格按照电缆接头制作和连接规范进行操作。

（4）电缆保护：确保电缆保护管安装牢固，电缆保护措施到位。

1 目 录

1 编制依据 ........................................... 1

2 工程概况 ........................................... 1

3 防护脚手架 ......................................... 1

4 防止高空坠物 ....................................... 3

5 安全管理 ........................................... 3

6架设防护措施要求 ................................... 4

7 附图 ............................................... 5

1 1 编制依据

《施工现场临时用电安全技术规范》 JGJ46-2005

2 工程概况

本工程为XX工程，。包括报告厅、文体中心、学员食堂、学员宿舍A、B座。

学员食堂建筑用地东侧沿红线有一排高压电缆，根据《施工现场临时用电安全技术规范》JGJ46-2005要求，须对此电缆进行防护措施。

3 防护脚手架

3.1防护方案

3.1.1高压线的防护采用绝缘材料杉槁进行搭设。位于东侧场区边缘，塔吊塔臂覆盖范围内，对高约10.3米，长约107米范围内的高压线采用双排杉槁防护，因双排杉槁架子无法进行附着与拉接，采用立杆埋地的做法保证架子稳定性。

3.1.2杉槁架子顶部横杆距高压线1000mm，侧面立杆距高压线600mm，外围线缆范围内通常挂大眼网，并在立杆顶端每隔10m绑扎彩色小

2 旗，每隔10m设置彩色警示灯，灯与旗交叉布置。双排架子顶部满铺荆笆网。本防护脚手架杉槁采用8号镀锌铁丝进行绑扎，杉槁立杆纵距1800mm，横距2700mm；大横杆步距为1800mm；架子内剪刀撑纵距1800mm，具体见附图。

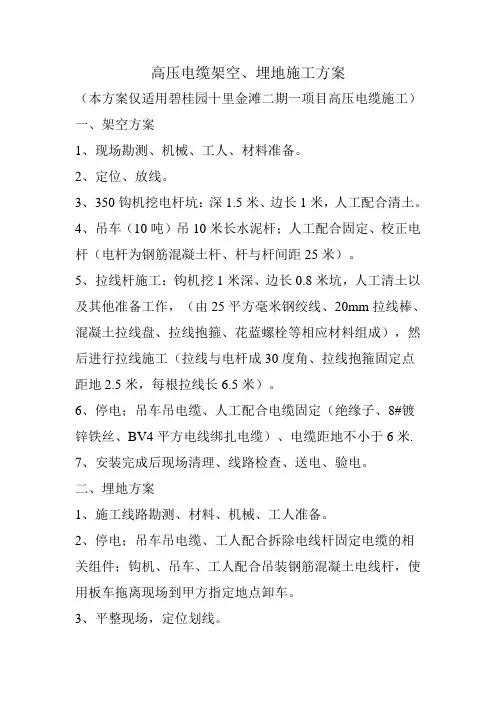

高压电缆架空、埋地施工方案

（本方案仅适用碧桂园十里金滩二期一项目高压电缆施工）

一、架空方案

1、现场勘测、机械、工人、材料准备。

2、定位、放线。

3、350钩机挖电杆坑：深1.5米、边长1米，人工配合清土。

4、吊车（10吨）吊10米长水泥杆；人工配合固定、校正电杆（电杆为钢筋混凝土杆、杆与杆间距25米）。

5、拉线杆施工：钩机挖1米深、边长0.8米坑，人工清土以及其他准备工作，（由25平方毫米钢绞线、20mm拉线棒、混凝土拉线盘、拉线抱箍、花蓝螺栓等相应材料组成），然后进行拉线施工（拉线与电杆成30度角、拉线抱箍固定点距地2.5米，每根拉线长6.5米）。

6、停电；吊车吊电缆、人工配合电缆固定（绝缘子、8#镀锌铁丝、BV4平方电线绑扎电缆）、电缆距地不小于6米.

7、安装完成后现场清理、线路检查、送电、验电。

二、埋地方案

1、施工线路勘测、材料、机械、工人准备。

2、停电；吊车吊电缆、工人配合拆除电线杆固定电缆的相关组件；钩机、吊车、工人配合吊装钢筋混凝土电线杆，使用板车拖离现场到甲方指定地点卸车。

3、平整现场，定位划线。 4、钩机开挖：挖沟深一米、宽0.6米（钩机斗宽度），现场人工配合清理沟槽内杂物、浮土、控制标高等相关工作。

5、沟槽内铺细砂100m厚，检查电缆是否有破损，无破损开始电缆敷设（吊车吊装、人工配合）。

6、敷设完成后，再次检查电缆有无破损等质量问题。

7、检查无误后，在电缆上部再次覆砂100mm，然后用软土回填电缆沟。

8、安装完成后现场清理、电缆检测、送电、验电。

方案编制人：

10kv高压电缆施工方案

10kV高压电缆施工方案

一、前期准备工作：

1. 施工前，需进行详细的现场勘察和测量工作，确定电缆敷设的线路、长度和位置，并编制相应的图纸。

2. 根据设计要求，准备好所需的工具和设备，包括挖掘机、打击土钎、吊装设备等。

3. 检查施工区域的周围环境是否符合施工条件，如需搬迁或清理障碍物，提前做好相关准备工作。

二、施工方法：

1. 根据电缆敷设的线路，使用挖掘机进行土方开挖工作，开挖出一条适宜的敷设电缆的沟槽。

2. 将挖掘出来的土方进行堆放或及时清理，保证施工区域的整洁和安全。

3. 根据电缆长度和敷设规格，将电缆在施工区域进行铺设，需要注意的是电缆的弯曲半径和焊接连接的质量。

4. 在敷设电缆的过程中，应测量电缆的电阻值和绝缘电阻，并记录相关数据。

5. 完成电缆敷设后，将电缆进行绝缘处理，并进行试验，以确保电缆的安全和可靠性。

6. 敷设电缆后，需进行压实土方和修复工作，恢复施工区域的原貌。

三、安全措施：

1. 施工过程中，必须遵守相关安全规定和操作规程，确保施工人员的安全。

2. 在施工现场，设置明显的警示标识，标明高压电缆敷设区域，防止未经授权的人员进入。

3. 在进行电缆敷设和连接工作时，必须进行漏电保护和接地操作，防止电击事故的发生。

4. 施工人员需佩戴符合要求的个人防护装备，包括安全帽、隔爆服、绝缘手套等。

四、验收及报备：

在施工完成后，需进行验收和报备工作，包括：

1. 检查电缆敷设的质量和技术要求是否符合设计要求。

2. 验收电缆敷设的电阻值和绝缘电阻是否满足规定标准。

3. 编制完整的施工及验收报告，包括电缆敷设线路、长度、敷设方法等详细信息，并向相关部门报备施工情况。

以上是10kV高压电缆施工的基本方案，施工过程中需保证施工质量和安全，并按照相关规定和标准进行操作，以确保电缆的正常运行。同时，施工方案可根据具体情况进行调整和优化。
