工地高压电缆防护方案

太和县老城区改造安置房建设C区项目工程 高压线防护方案 1

目 录

一、现场概况 ............................................................................................ 2

二、防护措施 ............................................................................................ 2

三、拆除要求 ............................................................................................ 3

四、安全注意事项 .................................................................................... 3

五、高压线防护平面图 ............................................................................ 4

附图1：高压线防护架平面布置图

附图2：高压线防护架搭设1-1剖面图

附图3：高压线防护立面示意图 太和县老城区改造安置房建设C区项目工程 高压线防护方案 2

一、现场概况

本工程位于阜阳市太和县城中部，国泰路东侧，文明路南侧；本工程先期施工1#楼、16#楼、6A#楼、6B#楼、9A#楼、9B#楼、12A#楼、12B#楼及15#楼，共计9个栋号同时施工。

在施工现场15#楼北侧有一排高压架空电缆线，电压为10KV。由于西侧高压电缆线路在塔吊回转半径范围内，为防止塔吊钢丝绳碰撞电缆，故需对西侧高压电缆进行防护。

北京市政建设集团有限公司 10KV高压电缆保护专项施工方案

10KV高压电缆迁移保护

专项施工方案

工程名称：湛江市中央商务区基础设施建设工程

工程地点：海湾大桥与海滨大道交叉口北侧麻斜海西侧

施工单位：北京市政建设集团有限责任公司

编制单位：北京市政建设集团有限责任公司

编 制 人：

编制日期： 2016 年03月05日

审批负责人：

审批日期： 年 月 日 北京市政建设集团有限公司 10KV高压电缆保护专项施工方案

目 录

1、现场概况 ................................................. 1

2、拆除、迁移、保护方案及措施 ............................... 1

3、安全注意事项 ............................................. 3

4、主要资源配备计划 ......................................... 3

北京市政建设集团有限公司 10KV高压电缆保护专项施工方案

变压器防护防护补充方案

一、 工程概况

由于原搭设的高压线及变压器的防护棚时间较久，并且由于地下室施工阶段受场地限制，变压器防护棚搭设时间距过小，不符合有关规范的要求，故将原搭设的防护棚拆除重新进行搭设。

二、 施工准备

1、材料准备：杉木、Φ16胀栓、安全网、8号绑扎丝、钢板、铁锤、钳子

2、人员准备：架子工6人 壮工6人、木工4人、电工1人。

3、机械准备：电锯、电焊机

三、 变压器的安全防护措施

1、在原来搭设的防护棚的基础上，增加一排立杆，立杆距原来立杆的间距为1.1m，原防护棚的上部全部拆除重新搭设，搭设时先把立杆与坡道外侧的防护栏杆绑扎在一起，用8号铁丝绑扎三道，立杆搭设好后，把原来防护棚的横杆用杉木杆接长，与新搭设的立杆连成整体，用8号铁丝绑扎3道。

2、在防护棚的上部向北侧挑出600mm，保证防护距高压线1.7米，符合规范要求。

3、原搭设防护棚顶上以及变压器和高压线侧面的竹芭和绝缘板全部更换，防护棚顶上的双层竹芭改成下层满铺50mm厚脚手板上层满铺竹芭。

4、搭设完成后将安全网由上向下挂制，并与杉木绑扎。 5、搭设方案完成后见附图。

四、 安全措施

1、架子工必须有专业上岗证，电焊工必须有专业上岗证。

2、搭设过程中架子工要佩带安全带和安全帽。

3、搭设过程中电工要随时在现场监督，对有违章行为立即制止并上报。

4、在搭设2m范围内严禁路人通过和观看。

5、严禁吸烟。

6、严禁在搭设过程中由高空向下抛扔物品，严禁地面人员向高空作业人员抛料及工具。

五、附图1、2

附图1

高压电线防护立面图上层竹芭下层脚手板毫米厚绝缘板12张（1220*2440）杉木杆斜撑15001500120015001500150015001000

附图2：

电线杆电线杆基础变压器高压电力线安全网木杉防护杆高压线防护剖面图变电柜16胀栓固定件,＠1800防火绝缘板2上层竹笆下层脚手板竹笆40*4扁钢抱箍两道14胀栓固定6001100

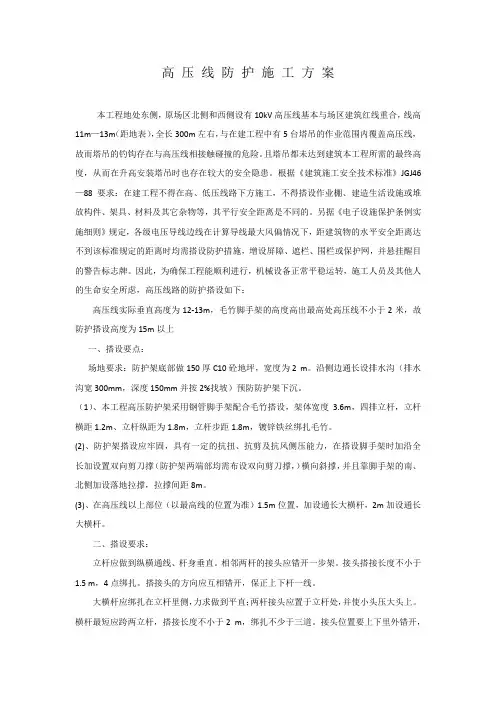

高 压 线 防 护 施 工 方 案

本工程地处东侧，原场区北侧和西侧设有10kV高压线基本与场区建筑红线重合，线高11m—13m（距地表），全长300m左右，与在建工程中有5台塔吊的作业范围内覆盖高压线，故而塔吊的钓钩存在与高压线相接触碰撞的危险。且塔吊都未达到建筑本工程所需的最终高度，从而在升高安装塔吊时也存在较大的安全隐患。根据《建筑施工安全技术标准》JGJ46—88要求：在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等，其平行安全距离是不同的。另据《电子设施保护条例实施细则》规定，各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。因此，为确保工程能顺利进行，机械设备正常平稳运转，施工人员及其他人的生命安全所虑，高压线路的防护搭设如下：

高压线实际垂直高度为12-13m，毛竹脚手架的高度高出最高处高压线不小于2米，故防护搭设高度为15m以上

一、搭设要点：

场地要求：防护架底部做150厚C10砼地坪，宽度为2 m。沿侧边通长设排水沟（排水沟宽300mm，深度150mm并按2%找坡）预防防护架下沉。

（1）、本工程高压防护架采用钢管脚手架配合毛竹搭设，架体宽度3.6m，四排立杆，立杆横距1.2m、立杆纵距为1.8m，立杆步距1.8m，镀锌铁丝绑扎毛竹。

(2)、防护架搭设应牢固，具有一定的抗扭、抗剪及抗风侧压能力，在搭设脚手架时加沿全长加设置双向剪刀撑（防护架两端部均需布设双向剪刀撑，）横向斜撑，并且靠脚手架的南、北侧加设落地拉撑，拉撑间距8m。

(3)、在高压线以上部位（以最高线的位置为准）1.5m位置，加设通长大横杆，2m加设通长大横杆。

二、搭设要求：

立杆应做到纵橫通线、杆身垂直。相邻两杆的接头应错开一步架。接头搭接长度不小于1.5 m，4点绑扎。搭接头的方向应互相错开，保正上下杆一线。
