铝合金模板施工工法

铝合金模板施工工法

第1 页/ 共22页

铝合金模板施工工法

上海家树建筑工程有限公司

2014年

铝合金模板施工工法

第2 页/ 共22页

目录

1前言 ................................................... 3

2工法特点 ............................................... 3

3适用范围 ............................................... 4

4工艺原理 ............................................... 4

5施工工艺流程及操作要点 .................................. 4

5.1 施工工艺流程 ............................................................................................................... 4

5.2 操作要点 ....................................................................................................................... 5

6材料、机具及劳动力 .................................... 12

6.1材料 .............................................................................................................................. 12

1

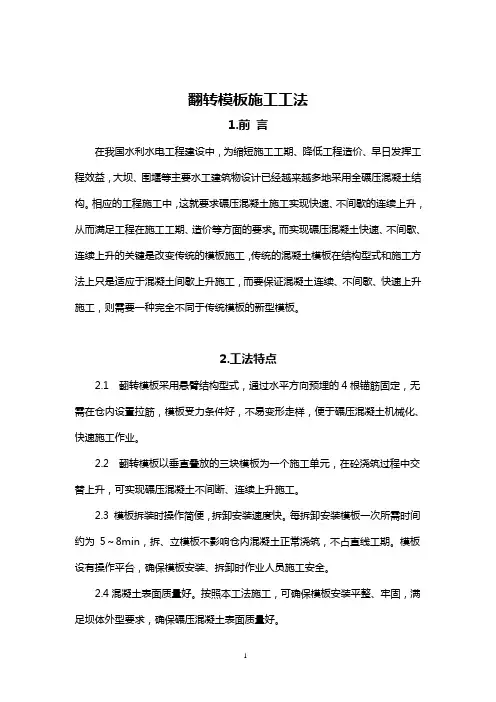

翻转模板施工工法

1.前 言

在我国水利水电工程建设中，为缩短施工工期、降低工程造价、早日发挥工程效益，大坝、围堰等主要水工建筑物设计已经越来越多地采用全碾压混凝土结构。相应的工程施工中，这就要求碾压混凝土施工实现快速、不间歇的连续上升，从而满足工程在施工工期、造价等方面的要求。而实现碾压混凝土快速、不间歇、连续上升的关键是改变传统的模板施工，传统的混凝土模板在结构型式和施工方法上只是适应于混凝土间歇上升施工，而要保证混凝土连续、不间歇、快速上升施工，则需要一种完全不同于传统模板的新型模板。

2.工法特点

2.1 翻转模板采用悬臂结构型式，通过水平方向预埋的4根锚筋固定，无需在仓内设置拉筋，模板受力条件好，不易变形走样，便于碾压混凝土机械化、快速施工作业。

2.2 翻转模板以垂直叠放的三块模板为一个施工单元，在砼浇筑过程中交替上升，可实现碾压混凝土不间断、连续上升施工。

2.3 模板拆装时操作简便，拆卸安装速度快。每拆卸安装模板一次所需时间约为5～8min，拆、立模板不影响仓内混凝土正常浇筑，不占直线工期。模板设有操作平台，确保模板安装、拆卸时作业人员施工安全。

2.4混凝土表面质量好。按照本工法施工，可确保模板安装平整、牢固，满足坝体外型要求，确保碾压混凝土表面质量好。

2

2.5模板实用性强，上、下块模板之间通过调节螺杆连接，可适用于各种外型的水工建筑物，即使在变坡处也可保证碾压混凝土连续上升。

2.6翻转模板技术含量高、实用性强、周转次数多，能显著降低工程模板费用，缩短工程施工工期；经济效益、社会效益显著，具有广阔的应用前景。

3.适用范围

本工法及相应的翻转模板适用于水电工程中各种碾压混凝土建筑物(包括大坝、围堰等)施工。

4.工艺原理

4.1 本工法对应的单块翻转模板主要由面板系统、支撑系统、锚固系统、工作平台以及其他辅助系统组成。见图4.1-1单套模板组装图。面板系统为多卡D22面板，结构尺寸3.0m×2.1m；支撑系统为两榀支撑桁架，两榀桁架外弦杆间用3根φ48×3.5钢管通过扣件相连，形成空间整体结构；锚固系统主要由蛇型锚筋和锚锥组成。其中锚筋是长80cm、直径φ15的HRB580型蛇形筋，其末端加工成弯钩状；锚锥采用40Cr钢加工而成，长42.5cm，其与锚筋连接的一端为长5cm的锥型螺纹套筒，另一端为M30的螺杆。施工时蛇型锚筋预埋在砼中，锚锥与锚筋旋紧后在锥型套筒表面套上塑料套以便于拆除，周转使用，锚锥另一端通过螺帽和钢瓦斯将模板固定。每块模板在距上口45cm处布置1排4根锚筋，锚筋2根一组以30cm的间距垂直面板对称安装在每榀桁架内弦杆两侧。

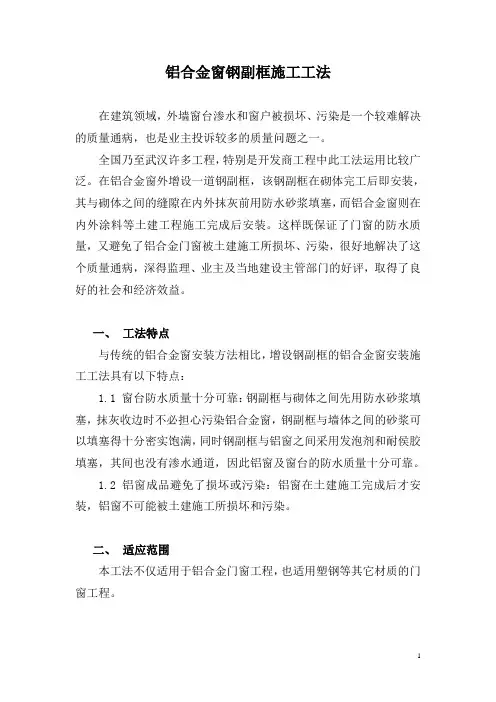

1 铝合金窗钢副框施工工法

在建筑领域，外墙窗台渗水和窗户被损坏、污染是一个较难解决的质量通病，也是业主投诉较多的质量问题之一。

全国乃至武汉许多工程，特别是开发商工程中此工法运用比较广泛。在铝合金窗外增设一道钢副框，该钢副框在砌体完工后即安装，其与砌体之间的缝隙在内外抹灰前用防水砂浆填塞，而铝合金窗则在内外涂料等土建工程施工完成后安装。这样既保证了门窗的防水质量，又避免了铝合金门窗被土建施工所损坏、污染，很好地解决了这个质量通病，深得监理、业主及当地建设主管部门的好评，取得了良好的社会和经济效益。

一、 工法特点

与传统的铝合金窗安装方法相比，增设钢副框的铝合金窗安装施工工法具有以下特点：

1.1 窗台防水质量十分可靠：钢副框与砌体之间先用防水砂浆填塞，抹灰收边时不必担心污染铝合金窗，钢副框与墙体之间的砂浆可以填塞得十分密实饱满，同时钢副框与铝窗之间采用发泡剂和耐侯胶填塞，其间也没有渗水通道，因此铝窗及窗台的防水质量十分可靠。

1.2 铝窗成品避免了损坏或污染：铝窗在土建施工完成后才安装，铝窗不可能被土建施工所损坏和污染。

二、 适应范围

本工法不仅适用于铝合金门窗工程，也适用塑钢等其它材质的门窗工程。

2 三、 工艺原理

3.1 通过增设钢副框，使得钢副框与砌体之间可先用防水砂浆填塞，且抹灰收边时不必担心污染铝合金门窗，可将砌体与钢副框之间的缝隙填塞得密实饱满，同时钢副框与铝合金窗之间采用发泡剂和耐侯胶填塞，其间也没有渗水通道，解决了铝合金窗与墙体之间因灌缝不密实而引起的渗水。

3.2 由于钢副框在工厂车间内加工，尺寸偏差很小，而且其本身具有较大的刚度，因此通过增设钢副框可规范窗洞方正，控制铝合金门、窗的平面外变形，确保安装时其周边间隙均匀合理。

3.3 通过增设钢副框，使得铝合金窗窗框及窗扇能在土建工程完工后再安装，避免了土建抹灰、收口及涂料施工对铝合金门窗的损坏或污染。

四、 施工工艺流程及操作要点

建筑工程铝合金模板体系施工工法

江西中耀建设有限公司 江西中联建设集团有限公司

崔剑、王玉环、万海涛、余新华、周越

一、前言

模板作为建筑工程中使用最多的周转材料，目前以木质模板居多，随着低碳、节能越来越被社会所重视，如何在不影响施工进度的情况下，减少对木质模板的使用是人们广泛思考并亟待解决的一个问题。 于是人们把眼光投向了金属模板，如全钢模板等，全钢模板解决了对木材的损耗并在一定程度上加快了施工速度，但全钢模板自重大、对垂直运输体系依赖大，操作不方便等缺点影响了其推广的范围。铝合金模板的出现很好的解决了这个问题，它自重轻、装配周转方便，结构成型效果好。

二、工法特点

2.1重量轻、强度高

实验检验数据证明了铝合金抗弯曲强度为普通木模板三倍，建筑用铝模板每平方米只有25KG，为现有金属建筑模板中最轻，施工过程中无需借助吊装等机械设备。

2.2各类规格型号齐全、精度高

施工图纸一次设计成型，结构、施工严密，误差小、精度高，非常适合标准层高层、超高层建筑以及多栋同户型建筑。

2.3拼装、分拆，简单易学

克服了传统模板的装、拆困难，不依赖具有长期经验的模板技术工人，普通员工经简单培训，很容易学会拼装、分拆，即可上岗独立操作。

2.4循环使用次数多、均摊成本低

铝模板系统全部配件均可重复使用，在正常使用、规范施工情况下，铝模板循环使用次数可达 300次以上，平均摊派的使用成本则相应较低。

2.5应用范围广、承载能力强

精确设计的用铝制成的模板系统，适用于所有建筑构件，如承重墙、柱、梁、楼板、楼梯、阳台等，都可以使用水泥浇铸来完成，这样的建筑能有质量保证并且有准确的尺寸公差，铝模板允许均布荷载和可承受混凝土侧压可达到钢模板的标准。

2.6施工效果质量好、免抹灰

使用铝模板浇筑的混凝土，可以达到饰面及清水的技术要求，混凝土表面的平整度及光洁度是其他类型模板根本无法比拟的！可减少抹灰甚至无需进行抹灰，封顶后即可装修甚至可以上面边建下面边装修，因此不但节省了批荡费用，更加快了施工进度、缩短了整体建筑工期。
