三相空气开关的安装方法

  • 格式：docx
  • 大小：12.41 KB
  • 文档页数：3

三相空气开关的安装方法

这三相空气开关啊，在很多地方都能派上大用场呢。它就像是一个忠诚的卫士，守护着电路的安全。那要怎么把它安装好呢？咱一步一步来。

在安装之前，咱得准备好一些工具。像螺丝刀、扳手这些基本的工具那肯定不能少。另外呢，还得有一些绝缘手套、绝缘鞋啥的，这是为了保证咱自己的安全。毕竟电这玩意儿可不好惹，得小心点。

咱得找个合适的安装位置。一般来说，三相空气开关最好安装在干燥、通风良好的地方。不能放在潮湿的地方，不然容易出问题。也不能放在有易燃物的旁边，万一出点啥事，那可就麻烦了。

找到位置之后，咱就可以开始安装了。先把三相空气开关拿出来，仔细检查一下有没有损坏。要是有损坏的地方，那可不能用哦，得赶紧去换一个好的。

接下来，就是接线了。这可是个关键的步骤，得特别小心。三相空气开关一般有三个进线口和三个出线口。进线口是接电源的，出线口是接负载的。

咱先接进线口。把三根电源线分别接到三个进线口上。这里要注意哦，一定要接对相序。啥是相序呢？简单来说，就是三根电源线的顺序。一般来说，三相电的相序是 A、B、C。如果接错了相序，那可就不好了，可能会导致设备不能正常运行，甚至会损坏设备。

接好进线口之后，再接着接出线口。把负载的三根线分别接到三个出线口上。同样要注意相序，不能接错。

接线的时候，要用螺丝刀把螺丝拧紧，确保接触良好。不能有松动的地方，不然会发热，甚至会引起火灾。

接好线之后，还没完事儿呢。咱得检查一下接线是否正确。可以用万用表来测一下电压、电流啥的，看看是否正常。如果有问题，就得赶紧检查一下，看看是哪里接错了。

检查完接线之后，就可以把三相空气开关固定在安装位置上了。可以用螺丝把它固定在墙上或者配电箱里。固定的时候要牢固，不能有松动的地方。

最后呢，再检查一下整个安装过程有没有问题。看看有没有遗漏的地方，有没有松动的螺丝啥的。如果一切都没问题，那就可以通电试一下了。

通电的时候，要小心哦。先把负载断开，然后慢慢合上三相空气开关。看看有没有异常情况，比如有没有火花、有没有异响啥的。如果一切正常，那就可以把负载接上，正式使用了。

安装三相空气开关可不是一件简单的事儿，得小心谨慎，一步一步来。只有安装正确了，才能保证电路的安全，让我们的设备正常运行。希望我这么一讲，你对三相空气开关的安装方法有了更清楚的认识啦。

合集下载

空气开关与配电箱的安装

空气开关与配电箱的安装

空气开关与配电箱的安装

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路。

1.空气开关的选择：

（1）断路器安装在配电箱里，总开用2P，分支一般用1P的，小型断路器 DZ47 1P 占一位，2P占二个位置（不带漏电），DZ47LE 2P占4位，1P+N占3位（带漏电的）。

（2）照明线路用16A，插座线路用25A，空调单独走线，1匹空调用16A，2匹空调用25A ，3匹柜机用32A。

（3）首先是总开：可以采用25-40A的，这也是根据教室最大用电功率算出来的。这个功率要考虑以后加的一些电器，不考虑的话可能会因为负荷超过规定电流，频繁跳闸。如果教室最大用电功率6000W，总开=6000/220=27.27 A，空气开关的常用规格10、16、20、25、32、40、63A，就需要选择32A的2P（双极，零火线双短）断路器做为总开。各支路有条件的话全部选择1P漏电保护器，没条件照明可以选用1P断路器，实际差不了多少钱。

2. 配电箱的安装注意事项：

(1)应安装在干燥、通风部位，且无妨碍物，方便使用。绝不能将配电箱安装在箱体内，以防火灾。

(2)配电箱不宜安装过高，一般安装标高为1.8米，以便操作。

(3)进配电箱的电管必须用锁紧螺帽固定。

(4)配电箱埋入墙体视应垂直、水平，边缘留5-6毫米的缝隙。

(5)配电箱内的接线应规则、整齐，端子螺丝必须紧固。

(6)各回路进线必须又足够长度，不得有接头。

(7)安装后应表明各回路使用名称。

(8)安装完成后须清理配电箱内的残留物。

空气开关怎么接

空气开关怎么接

空气开关怎么接

空气开关是一种用于控制电气设备的开关，广泛应用于家庭、办公室、工厂等各种场所。在安装和接线空气开关时，我们需要遵循一些基本原则和操作步骤，以确保其安全可靠地工作。

首先，接线前需要确认电源是否已关闭，以确保工作安全。此外，还应使用符合国家标准的电线和插头，以确保电气设备的正常运行。以下是关于空气开关的接线方法的详细介绍。

常见空气开关的接线方法有三种，分别是单相交流供电方式、三相交流供电方式和直流供电方式。下面我将逐一介绍这三种接线方法。

1. 单相交流供电方式：

单相交流供电方式适用于家庭和小型办公室等场所。接线步骤如下：

1）首先，将漏电保护器的输入端连接到电源的L端，输出端连接到空气开关的L1端。

2）然后，将电源的N端连接到空气开关的N端。

3）最后，将电气设备的线缆分别连接到空气开关的L2、L3和公共端子。

2. 三相交流供电方式：

三相交流供电方式适用于大型工厂和商业建筑等场所。接线步骤如下：

1）首先，将三相电源分别连接到空气开关的L1、L2和L3端。

2）然后，将电源的N端连接到空气开关的N端。 3）接下来，将电气设备的线缆分别连接到空气开关的相应相端和公共端子。

3. 直流供电方式：

直流供电方式适用于某些特殊应用场合。接线步骤如下：

1）首先，将正极电缆连接到空气开关的正极端，负极电缆连接到空气开关的负极端。

2）然后，将电气设备的正极电缆连接到空气开关的正极端，负极电缆连接到空气开关的负极端。

无论采用何种接线方式，我们还需要确保接线牢固可靠，线路正常，避免短路和漏电等问题。此外，在接线完毕后，需进行必要的功率测试，确保空气开关能够正常工作。

总之，正确的接线方法是确保空气开关正常工作的前提条件。在接线过程中，我们要遵循安全操作规程，并确保连接正确、牢固可靠。如果你不确定如何接线，建议请专业电工进行操作。

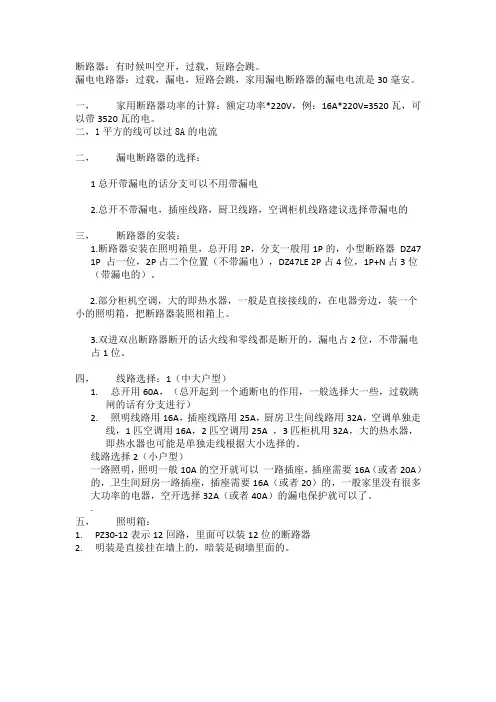

断路器_空气开关的选择与安装

断路器_空气开关的选择与安装

断路器：有时候叫空开，过载，短路会跳。

漏电电路器：过载，漏电，短路会跳，家用漏电断路器的漏电电流是30毫安。

一， 家用断路器功率的计算：额定功率*220V，例：16A*220V=3520瓦，可以带3520瓦的电。

二，1平方的线可以过8A的电流

二， 漏电断路器的选择：

1总开带漏电的话分支可以不用带漏电

2.总开不带漏电，插座线路，厨卫线路，空调柜机线路建议选择带漏电的

三， 断路器的安装：

1.断路器安装在照明箱里，总开用2P，分支一般用1P的，小型断路器 DZ47

1P 占一位，2P占二个位置（不带漏电），DZ47LE 2P占4位，1P+N占3位（带漏电的）。

2.部分柜机空调，大的即热水器，一般是直接接线的，在电器旁边，装一个

小的照明箱，把断路器装照相箱上。

3.双进双出断路器断开的话火线和零线都是断开的，漏电占2位，不带漏电占1位。

四， 线路选择：1（中大户型）

1. 总开用60A，（总开起到一个通断电的作用，一般选择大一些，过载跳闸的话有分支进行）

2. 照明线路用16A，插座线路用25A，厨房卫生间线路用32A，空调单独走线，1匹空调用16A，2匹空调用25A ，3匹柜机用32A，大的热水器，即热水器也可能是单独走线根据大小选择的。

线路选择2（小户型）

一路照明，照明一般10A的空开就可以 一路插座，插座需要16A（或者20A）的，卫生间厨房一路插座，插座需要16A（或者20）的，一般家里没有很多大功率的电器，空开选择32A（或者40A）的漏电保护就可以了。

.

五， 照明箱：

1. PZ30-12表示12回路，里面可以装12位的断路器

2. 明装是直接挂在墙上的，暗装是砌墙里面的。

空开：就是空气开关，分为断路器和漏电保护器。

高效空气过滤器的安装方法

高效空气过滤器的安装方法

高效空气过滤器的安装方法

（1）高效过滤器安装前，必须完成如下工作方可进行安装。

a.洁净室内的装修、安装工程全部完成，并对洁净室进行全面清扫、擦净。

b.净化空调系统内部必须进行全面清洁、擦试，并进行认真检查，若发现有积尘现象，应再次进行清扫、擦净，以达到清洁要求。

c.若在技术夹层或吊顶内安装高效过滤器，则要求对夹层或吊顶内进行全面清扫、擦净，以达到清洁要求。

d.高效过滤器在安装现场拆开包装进行外观检查，检查内容包括框架、滤材、密封胶有无损伤；各种尺寸是否符合图纸要求；框架有无毛刺和锈斑（金属框）；有无产品合格证，其技术性能是否符合工程设计要求。

对于空气洁净度等级等于和小于5级（100级）洁净室所用的高效过滤器，应按规定进行检漏，检漏合格方可安装。

e.洁净室和净化空调系统达到到清洁要求后，净化空调系统必须进行试运转（空吹），连续运行时间为12-24h，空吹后再次清扫，擦净洁净室，立即安装高效空气过滤器。

（2）安装高效过滤器的框架应平整，每个高效过滤器的安装框架平整度允许偏差不大于1mm。

（3）高效过滤器边框表面和框架表面必须擦拭干净，安装高效过滤器时，外框上箭头应和气流方向一致。当垂直安装时，滤纸折痕缝应垂直于地面。

（4）高效过滤器送风口安装完毕后，在风口与吊顶的接合处涂抹硅胶密封处理。
