空气开关,又称自动开关,低压断路器。原理就是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。 ﻫ目前,家庭总开关常见得有闸刀开关配瓷插保险(已被淘汰)或空气开关(带漏电保护得小型断路器)。目前家庭使用DＺ系列得空气开关,常见得有以下型号/规格: Ｃ16、 C２５、Ｃ32、C４0、C60、C80、Ｃ1０0、Ｃ１20等规格,其中C表示脱扣电流,即起跳电流,例如C1６表示起跳电流为16安,一般安装2５00W电热水龙头要用Ｃ1６,安装75０0W、8500W热水器要用Ｃ４0得空开。ﻫ有很大一部分用户对选择多大线径电缆而茫然,如果选择大了,造成浪费,如果选择小了则存在安全隐患,以下就是单相电用线得安全载流量标准,希望能给朋友做一些参考。ﻫ1平方毫米铜电源线得安全载流量—－17A、 ﻫ1.5平方毫米铜电源线得安全载流量—－２1Ａ。 ﻫ２。5平方毫米铜电源线得安全载流量—-2８A。

４平方毫米铜电源线得安全载流量-－35A 、

６平方毫米铜电源线得安全载流量-－48A 。 ﻫ10平方毫米铜电源线得安全载流量－－６5A。

16平方毫米铜电源线得安全载流量－-91A 。

25平方毫米铜电源线得安全载流量——120A。 ﻫ单相负荷按每千瓦4.5A(ＣＯS＆=1),计算出电流后再选导线。

在安装电器配电设备中,经常遇到导线得选择问题,正确选择导线就是项十分重要得工作,如果导线得截面积选小了,电器负载大易造成电器火灾得后果;如果截面积选大了,造成成本高,材料浪费。现介绍导线选择口诀,供使用时参考。 三点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五、条件有变加折算,高温加折铜升级,穿管根数二三四,八、七、六折满载流"。本口诀对各种绝缘载流量(安全电流)不就是直接指出,而就是＂截面乘上一定得倍数来表示,通过运算而得、”即:倍数随截面得增大而减小、

三点五下乘以九,往上减一顺号走"就是说3.５mmz以下得各种截面积铝芯绝缘线,其载流量约为截面数得9倍、如２。5mｍ2得导线,载流量为２、5x9=２2.5(A)。以4mm2及以上导线得截面积得倍数关系就是顺着线号往上排,倍数逐渐减1,即４×8、6×7、10×6、16×5、25×４、35×3。

空气开关的规格及其意义 空开规格及意义

2011-07-29 11:57

DZ47--63 DZ47--63 DZ158--125

C40 C63

C100

220V/380V--50HZ 380V--4000A 400V

6000

DZ47-60

C60

400V--4000A

DZ:小型空气断路器

47：设计序号

63：该规格最大型号

C：普通照明用

40：型号 --A

220V/380V：额定电压

50HZ ：额定频率

6000：额定运行短路分断能力 --A

目前家庭使用DZ系列的空气开关，常见的有以下 型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装 2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

名称：C65N 型号：D10 3P

C：施耐德的设计系列号，小型断路器

N：分断能力，6KA

D：脱扣等级，10-14倍，用于电动机等高冲击电流的保护

P：级数

空气开关 DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级，Ie=200表示它的额定电流是200A

空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。330是表示3相复式脱扣，的配电用断路器。 ABB是没有C开头的空开的，其实什么字母开头不重要，因为DS260-C（分断能力是6KA)只是代表ABB电磁式漏电开关的型号。而C65N只是代表施耐德分断能力为6KA的空开（不带漏电的，也可以另外加以个漏电保护附件）

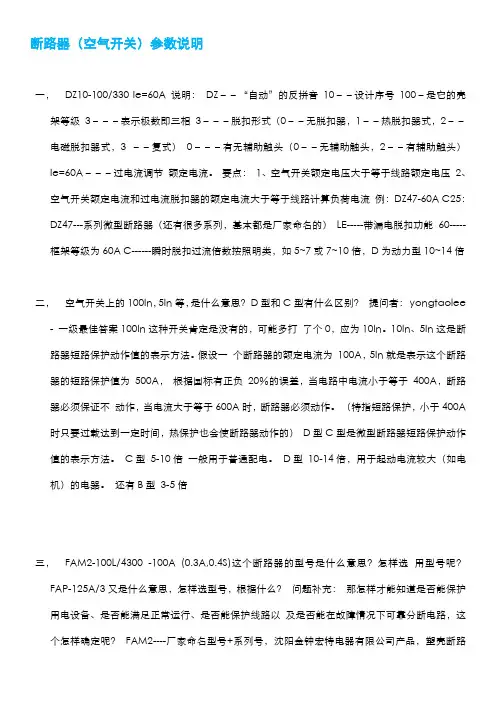

断路器（空气开关）参数说明

一， DZ10-100/330 Ie=60A 说明： DZ－－“自动”的反拼音 10－－设计序号 100－是它的壳

架等级 3－－－表示极数即三相 3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－

电磁脱扣器式，3 －－复式） 0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）

Ie=60A－－－过电流调节 额定电流。 要点： 1、空气开关额定电压大于等于线路额定电压 2、

空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流 例：DZ47-60A C25：

DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----

框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍

二， 空气开关上的100In，5In等，是什么意思？D型和C型有什么区别？ 提问者： yongtaolee

- 一级最佳答案100In这种开关肯定是没有的，可能多打 了个0，应为10In。10In、5In这是断

路器短路保护动作值的表示方法。假设一 个断路器的额定电流为 100A，5In就是表示这个断路

器的短路保护值为 500A， 根据国标有正负 20％的误差，当电路中电流小于等于 400A，断路

器必须保证不 动作，当电流大于等于600A时，断路器必须动作。 （特指短路保护，小于400A

时只要过载达到一定时间，热保护也会使断路器动作的） D型C型是微型断路器短路保护动作

值的表示方法。 C型 5-10倍 一般用于普通配电。 D型 10-14倍，用于起动电流较大（如电

机）的电器。 还有B型 3-5倍

三， FAM2-100L/4300 -100A (0.3A,0.4S)这个断路器的型号是什么意思？怎样选 用型号呢？

FAP-125A/3又是什么意思，怎样选型号，根据什么？ 问题补充： 那怎样才能知道是否能保护

空开的规格及用线标准-导线选择口诀

空气开关，又称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一部分用户对选择多大线径电缆而茫然，如果选择大了，造成浪费，如果选择小了则存在安全隐患，以下是单相电用线的安全载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。 在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm2的导线，载流量为2.5x9=22.5(A)。以4mm2及以上导线的截面积的倍数关系是顺着线号往上排，倍数逐渐减1，即4×8、6×7、10×6、16×5、25×4、35×3。
