我们知道，发动机输出的动力并不是直接作用于车轮上来驱动汽车行驶的，而是需经过一系列的动力传递机构。那动力到底如何传递到车轮的？下面我们了解一下汽车传动系统是怎样工作的。

● 动力是怎样传递的？

发动机输出的动力，是要经过一系列的动力传递装置才到达驱动轮的。发动机到驱动轮之间的动力传递机构，称为汽车的传动系，主要由离合器、变速器、传动轴、主减速器、差速器以及半轴等部分组成。

发动机输出的动力，先经过离合器，由变速器变扭和变速后，经传动轴把动力传递到主减速器上，最后通过差速器和半轴把动力传递到驱动轮上。

汽车传动系的布置形式与发动机的位置及驱动形式有关，一般可分为前置前驱、前置后驱、后置后驱、中置后驱四种形式。 图解汽车-汽车传动系统结构解析

2 / 9 ● 什么是前置前驱？

前置前驱（FF）是指发动机放置在车的前部，并采用前轮作为驱动轮。现在大部分轿车都采取这种布置方式。由于发动机布置在车的前部，所以整车的重心集中在车身前段，会有点“头重尾轻”。但由于车体会被前轮拉着走的，所以前置前驱汽车的直线行驶稳定性非常好。

另外，由于发动机动力经过差速器后用半轴直接驱动前轮，不需要经过传动轴，动力损耗较小，适合小型车。不过由于前轮同时负责驱动和转向，所以转向半径相对较大，容易出现转向不足的现象。

● 什么是前置后驱？

前置后驱（FR）是指发动机放置在车前部，并采用后轮作为驱动轮。FR整车的前后重量比较均衡，拥有较好的操控性能和行驶稳定性。不过传动部件多、传动系统质量大，贯穿乘坐舱的传动轴占据了舱内的地台空间。 图解汽车-汽车传动系统结构解析

3 / 9

FR汽车拥有较好的操控性、稳定性、制动性，现在的高性能汽车依然喜欢采用这种布置行形式。

原创

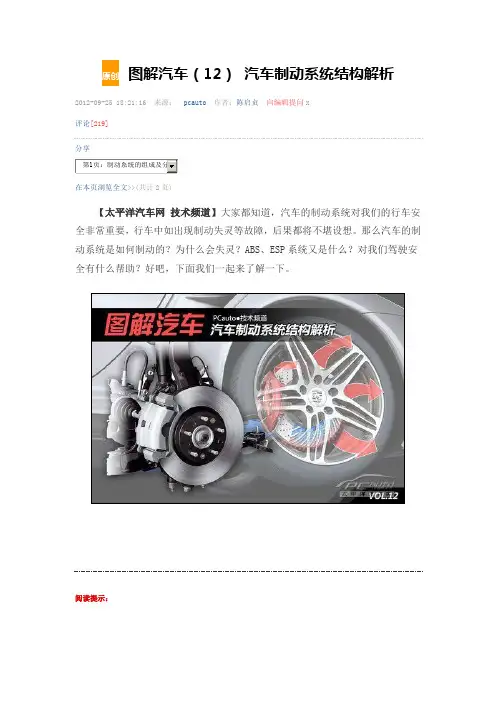

图解汽车（12）

汽车制动系统结构解析

2012-09-25 18:21:16 来源： pcauto 作者：陈启贞 向编辑提问x

评论[219]

分享

第1页：制动系统的组成及分类

在本页浏览全文>>(共计2页)

【太平洋汽车网 技术频道】大家都知道，汽车的制动系统对我们的行车安全非常重要，行车中如出现制动失灵等故障，后果都将不堪设想。那么汽车的制动系统是如何制动的？为什么会失灵？ABS、ESP系统又是什么？对我们驾驶安全有什么帮助？好吧，下面我们一起来了解一下。

阅读提示：

PCauto技术频道图解类文章都可以使用全新的高清图解形式进行阅读。大家可以通过点击上面图片链接跳转到图解模式。高清大图面积提升3倍，看着更清晰更爽，赶紧来体验吧！

● 制动系统的组成

作为制动系统，作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。工作原理就是将汽车的动能通过摩擦转换成热能。汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成，常见的制动器主要有鼓式制动器和盘式制动器。

●

鼓式制动器 鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦，从而起到制动的效果。

在踩下刹车踏板时，推动刹车总泵的活塞运动，进而在油路中产生压力，制动液将压力传递到车轮的制动分泵推动活塞，活塞推动制动蹄向外运动，进而使得摩擦片与刹车鼓发生摩擦，从而产生制动力。

从结构中可以看出，鼓式制动器是工作在一个相对封闭的环境，制动过程中产生的热量不易散出，频繁制动影响制动效果。不过鼓式制动器可提供很高的制动力，广泛应用于重型车上。

● 盘式制动器

盘式制动器也叫碟式制动器，主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。盘式制动器通过液压系统把压力施加到制动钳上，使制动摩擦片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。

发动机舱不认识？最全的汽车内部图解，驾校都教不了这么细！

想必每个车友当初考驾照的时候，第一节课就是熟悉汽车，教练打开发动机舱一一介绍，但即便如此，就算是老修理工，有很多部件的名字你肯定听说过但不一定都知道在哪个位置。所以我们给大家带来一份最全汽车各部件图解，非常值得收藏！

打开发动机盖，就是这个样子了，（这个是4A13发动机，其他机型有可能存在差异，但大体相同）。

空气滤清器 作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池

不必多说，就是储存电能的。一般是铅蓄电池，电解液是稀硫酸。

制动液

就平常说的刹车油。现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈

将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油

这个也不必多说，起润滑密封作用的矿物油或合成油。发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油 现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液

在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水

地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺

检测机油量的尺子。用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。 保险盒

里面有很多电气设备的保险丝，还有继电器。小F一共有两个保险盒，另一个在驾驶室司机左下方。具体看随车说明书。

进气口

发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。进气口的位置是汽车涉水深度的极限，绝对不可以超过。发动机一旦进水，后果很严重~! 电子油门

个人收集整理 仅供参考学习

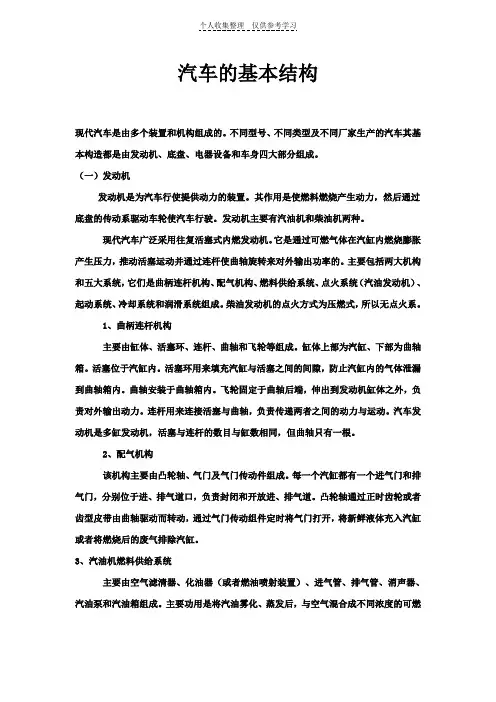

汽车的基本结构

现代汽车是由多个装置和机构组成的。不同型号、不同类型及不同厂家生产的汽车其基本构造都是由发动机、底盘、电器设备和车身四大部分组成。

（一）发动机

发动机是为汽车行使提供动力的装置。其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶。发动机主要有汽油机和柴油机两种。

现代汽车广泛采用往复活塞式内燃发动机。它是通过可燃气体在汽缸内燃烧膨胀产生压力，推动活塞运动并通过连杆使曲轴旋转来对外输出功率的。主要包括两大机构和五大系统，它们是曲柄连杆机构、配气机构、燃料供给系统、点火系统（汽油发动机）、起动系统、冷却系统和润滑系统组成。柴油发动机的点火方式为压燃式，所以无点火系。

1、曲柄连杆机构

主要由缸体、活塞环、连杆、曲轴和飞轮等组成。缸体上部为汽缸、下部为曲轴箱。活塞位于汽缸内。活塞环用来填充汽缸与活塞之间的间隙，防止汽缸内的气体泄漏到曲轴箱内。曲轴安装于曲轴箱内。飞轮固定于曲轴后端，伸出到发动机缸体之外，负责对外输出动力。连杆用来连接活塞与曲轴，负责传递两者之间的动力与运动。汽车发动机是多缸发动机，活塞与连杆的数目与缸数相同，但曲轴只有一根。

2、配气机构

该机构主要由凸轮轴、气门及气门传动件组成。每一个汽缸都有一个进气门和排气门，分别位于进、排气道口，负责封闭和开放进、排气道。凸轮轴通过正时齿轮或者齿型皮带由曲轴驱动而转动，通过气门传动组件定时将气门打开，将新鲜液体充入汽缸或者将燃烧后的废气排除汽缸。

3、汽油机燃料供给系统

主要由空气滤清器、化油器（或者燃油喷射装置）、进气管、排气管、消声器、汽油泵和汽油箱组成。主要功用是将汽油雾化、蒸发后，与空气混合成不同浓度的可燃个人收集整理 仅供参考学习

混合气充入汽缸，供燃烧使用。同时，将燃烧后的废气排除汽缸。进入汽缸内的混合气量由驾驶员通过加速踏板控制，以满足发动机不同负荷的需要。
