您提到的"安规电容"可能指的是符合安全规范（Safety Standards）的电容器或电子元件。这些电容器必须符合特定的电气、机械和环境安全标准，以确保其在使用过程中不会对人员、设备或环境造成危害。安规电容通常需要满足国际、国家或地区的安全标准和规定，具体标准可能因地区和产品类型而异。

一些广泛使用的电容器安全标准和规范包括：

1. IEC 60384系列标准： 国际电工委员会（IEC）发布了一系列电容器标准，如IEC 60384-1、IEC 60384-2、IEC 60384-14 等。这些标准覆盖了电容器的一般规定、测试方法、安全要求和性能规范。

2. UL 810标准： 美国电气安全标准委员会（UL）发布了UL 810标准，用于电容器的安全性能和规范。UL 810标准通常适用于电子设备和电力系统中使用的电容器。

3. EN 60252标准： 欧洲标准化委员会（CEN）发布了EN 60252标准，用于交流电动机运行电容器的安全要求和性能规范。

4. JIS C 4908标准： 日本工业标准化组织发布了JIS C 4908标准，适用于电容器的技术规范。

这些标准和规范涵盖了电容器的各种方面，包括电气性能、绝缘性能、机械强度、防火性能等。在购买或使用电容器时，特别是在商业和工业应用中，需要确保所选择的电容器符合适用的安规标准，并严格按照标准的要求进行测试和认证。供应商通常会提供有关其产品是否符合特定标准的信息。

合集下载

安规电容

安规电容

安规电容，采用 IEC 标准，先进的生产技术和严谨的质量保证体系。

/c?word=%CA%B2%C3%B4%3B%CA%C7%3B%B0%B2%3B%B9%E6%3B%B5%E7%C8%DD&url=http%3A//www%2Emculib%2Ecom/files/tmcu/tm3576%2Etxt&b=47&a=16&user=baidu

根据IEC 60384-14，电容器分为X电容及Y电容， 1. X电容是指跨于L-N之间的电容器， 2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground)

X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV

Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV

X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级 绝缘类型

额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3

基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义

安规电容及电解电容参数

安规电容及电解电容参数

安规电容

①安规件, 本体呈扁圆形,蓝色, 在SPS中主要跨接 于初次级中间.

②其本体都有容值﹑误差﹑安规MARKING﹑电压﹑类型(Y1或Y2)等标示.

③容值误差: M=±20%

④耐压为: 250VAC,

⑤PIN脚成型方式: 有直脚和KINK两种方式.

X1,X2,X3以及Y1,Y2,Y3,Y4指的是安全等级.

具体如下:

安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级(IEC664)

X1 >2.5kV ≤4.0kV Ⅲ

X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——

安规电容安全等级 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥ 250V

Y2 基本绝缘或附加绝缘 ≥150V ≤250V

Y3 基本绝缘或附加绝缘 ≥150V ≤250V

Y4 基本绝缘或附加绝缘 <150V

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,....

..................

2.9铝箔干式电解电容器:

工作电压(working voltage)简称WV,为绝对安全值;若是surge voltage(简称SV或Vs),就是涌浪电压或崩溃电压;,超过这个电压值就保证此电容会被浪淹死─小心电容会爆!根据国际IEC 384-4规定,低于315V时,Vs=1.15×Vr,高于315V时,Vs=1.1×Vr.Vs是涌浪电压,Vr是额定电压(rated voltage).

电容器的电荷能量是以Q＝CV来表示,Q是库伦,C是静电容量,V是电压;故当电压值不变时,加大静电容量就能增高电荷能量.请注意,电容器的容量单位应是F(farad),可是因计量太高造成数值偏低,故多改用μF,1F=一百万μF.国外也有用mF表示μF,其实mF不十分贴切,但机械式打字机上没有μ键,故用m代表micro.

安规电容及电解电容参数 2

安规电容及电解电容参数 2

安规电容及电解电容参数

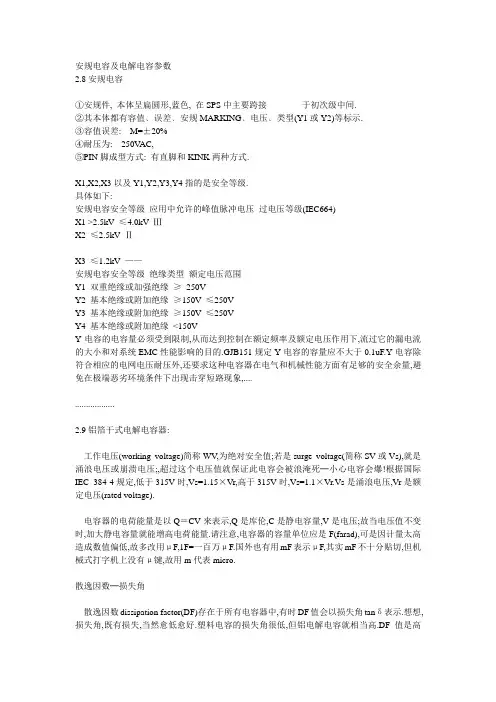

2.8安规电容

①安规件, 本体呈扁圆形,蓝色, 在SPS中主要跨接 于初次级中间.

②其本体都有容值﹑误差﹑安规MARKING﹑电压﹑类型(Y1或Y2)等标示.

③容值误差: M=±20%

④耐压为: 250VAC,

⑤PIN脚成型方式: 有直脚和KINK两种方式.

X1,X2,X3以及Y1,Y2,Y3,Y4指的是安全等级.

具体如下:

安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级(IEC664)

X1 >2.5kV ≤4.0kV Ⅲ

X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——

安规电容安全等级 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥ 250V

Y2 基本绝缘或附加绝缘 ≥150V ≤250V

Y3 基本绝缘或附加绝缘 ≥150V ≤250V

Y4 基本绝缘或附加绝缘 <150V

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,....

..................

2.9铝箔干式电解电容器:

工作电压(working voltage)简称WV,为绝对安全值;若是surge voltage(简称SV或Vs),就是涌浪电压或崩溃电压;,超过这个电压值就保证此电容会被浪淹死─小心电容会爆!根据国际IEC 384-4规定,低于315V时,Vs=1.15×Vr,高于315V时,Vs=1.1×Vr.Vs是涌浪电压,Vr是额定电压(rated voltage).

电容器的电荷能量是以Q＝CV来表示,Q是库伦,C是静电容量,V是电压;故当电压值不变时,加大静电容量就能增高电荷能量.请注意,电容器的容量单位应是F(farad),可是因计量太高造成数值偏低,故多改用μF,1F=一百万μF.国外也有用mF表示μF,其实mF不十分贴切,但机械式打字机上没有μ键,故用m代表micro.

什么是安规电容 安规电容参数及作用和应用

什么是安规电容 安规电容参数及作用和应用

什么是安规电容 安规电容参数及作用和应用

安规电容：

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.

它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容

根据IEC 60384-14，电容器分为X电容及Y电容，

1. X电容是指跨于L-N之间的电容器，

2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)

X电容底下又分为X1, X2, X3，主要差別在于:

1. X1耐高压大于2.5 kV, 小于等于4 kV,

2. X2耐高压小于等于2.5 kV,

3. X3耐高压小于等于1.2 kV

Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:

1. Y1耐高压大于8 kV,

2. Y2耐高压大于5 kV,

3. Y3耐高压 n/a

4. Y4耐高压大于2.5 kV

X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.

它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义
