电容标准容值标准

  • 格式：docx
  • 大小：10.83 KB
  • 文档页数：1

电容标准容值标准

电容标准容值标准是根据国际电工委员会（IEC）相关标准及行业规范制定的。以下是一份符合一般要求的电容标准容值标准范例：

1. 定义

电容器是一种能够存储和释放电荷的电子元件，其容值用于描述其存储电荷的能力。电容器的容值单位是法拉（F）。

2. 容值符号表示

容值符号用C表示。

3. 容值范围及容差

根据实际应用的需求，电容器的容值范围和容差应符合以下标准：

- 电解电容器：常用的电解电容器容值范围为1μF至1000μF，容差一般为±20%。

- 陶瓷电容器：常用的陶瓷电容器容值范围为1pF至100μF，容差一般为±5%至±20%。

- 金属化聚酯电容器：常用的金属化聚酯电容器容值范围为1nF至10μF，容差一般为±5%至±20%。

- 金属化聚丙烯电容器：常用的金属化聚丙烯电容器容值范围为1nF至10μF，容差一般为±5%至±20%。

4. 容值测量

容值应在标准的测试条件下进行测量，以确保测量结果的准确性。常用的测试条件包括：温度为20°C、频率为1kHz，并采用适当的测量仪器和方法进行测量。

5. 标记和包装

电容器的容值应在产品上清晰可见地标记，并符合相关标准和法规。在包装过程中，应采取适当的防护措施，以确保电容器在运输和储存过程中不受损。

以上为一份电容标准容值标准的范例，具体的标准应根据相关法规和行业规范进行制定，并经过权威机构的认证和检测。

合集下载

低压电容标准

低压电容标准

低压电容是电子元器件中的一种，其主要作用是存储电荷，提供电能储备和隔离电路。在电子产品和电力系统中都有广泛的应用，因此低压电容的标准非常重要。本文将从低压电容的定义、分类、性能指标、标准化组织等方面进行介绍，以期为相关行业提供参考。

一、低压电容的定义与分类

低压电容是指额定电压在1000V及以下的电容器，其主要特点是容量大、失谐小、内阻低、稳定性好。低压电容根据其结构和材料不同，可以分为以下几类：

1. 金属箔电容器：由多层金属箔和绝缘材料组成，适用于高频电路和高精度测量仪器。

2. 电解电容器：由涂有电解质的铝箔或钽箔组成，具有电容量大、体积小的特点，适用于直流电路和滤波电路。

3. 陶瓷电容器：由氧化铝或二氧化钛等陶瓷材料组成，具有电容稳定性好、温度系数小的特点，适用于高温环境和高频电路。

4. 聚酰亚胺薄膜电容器：由聚酰亚胺材料制成，具有超低失谐、超低漏电流、高温稳定性好的特点，适用于高精度测量仪器和高速电路等。

二、低压电容的性能指标

低压电容的主要性能指标包括电容量、额定电压、失谐、漏电流、内阻、温度系数、寿命等。其中，电容量是指电容器所能存储的电荷量，通常用单位法拉（F）表示；额定电压是指电容器正常工作所能承受的最大电压值；失谐是指电容器在不同频率下的电容值之间的差异，通常用百分比表示；漏电流是指电容器极板之间的电流，通常用毫安（mA）表示；内阻是指电容器内部的电阻，通常用欧姆（Ω）表示；温度系数是指电容器电容量随温度变化的程度，通常用ppm/℃表示；寿命是指电容器能够正常工作的时间和次数。

三、低压电容的标准化组织

低压电容的标准化工作由国际电工委员会（IEC）、欧洲电子元器件制造商协会（EIA）、美国电子工业联合会（JEITA）等组织进行。其中，IEC发布了多项低压电容器的标准，包括IEC

60384-1、IEC 60384-2、IEC 60384-3等，涵盖了低压电容器的结构、性能、试验方法等方面；EIA和JEITA也分别发布了相关标准，如EIA-198和JEITA RC-2134等。

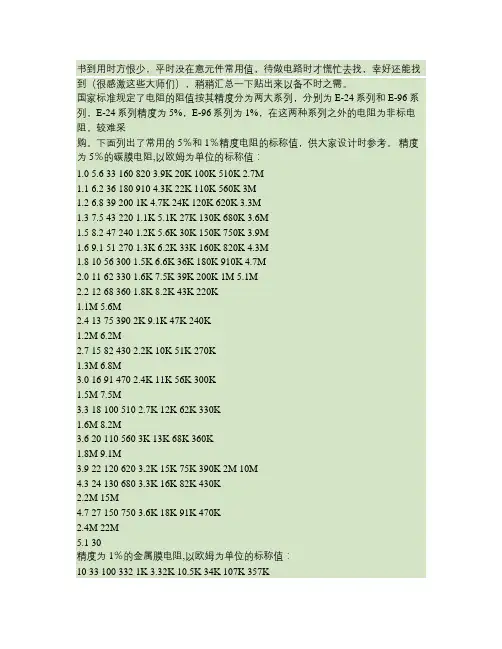

常用电容电阻标准值

常用电容电阻标准值

书到用时方恨少，平时没在意元件常用值，待做电路时才慌忙去找，幸好还能找到（很感激这些大师们），稍稍汇总一下贴出来以备不时之需。

国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96 系列，E-24系列精度为5%，E-96系列为1%，在这两种系列之外的电阻为非标电阻，较难采

购。下面列出了常用的5％和1％精度电阻的标称值，供大家设计时参考。 精度为5％的碳膜电阻,以欧姆为单位的标称值：

1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M

1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M

1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M

1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M

1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M

1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M

1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M

2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M

2.2 12 68 360 1.8K 8.2K 43K 220K

1.1M 5.6M

2.4 13 75 390 2K 9.1K 47K 240K

1.2M 6.2M

2.7 15 82 430 2.2K 10K 51K 270K

1.3M 6.8M

3.0 16 91 470 2.4K 11K 56K 300K

1.5M 7.5M

3.3 18 100 510 2.7K 12K 62K 330K

1.6M 8.2M

3.6 20 110 560 3K 13K 68K 360K

1.8M 9.1M

3.9 22 120 620 3.2K 15K 75K 390K 2M 10M

电容容值对照表

电容容值对照表

.....................最新资料整理推荐.....................

1 电容容值对照表

一、瓷片电容（非正负极）

5PF 100PF（101） 1000PF/1nF（102） 10nF/0.01uF（103）

10PF 120PF（121） 1500PF/1.5nF（152） 15nF/0.015uF（153）

12PF 150PF（151） 1800PF/1.8nF（182） 20nF/0.02uF（203）

15PF 220PF（221） 2000PF/2nF（202） 22nF/0.022uF（223）

18PF 330PF（331） 2200PF/2.2nF（222） 33nF/0.033uF（333）

20PF 470PF（471） 2700PF/2.7nF（272） 40nF/0.04uF（403）

22PF 560PF（561） 3300PF/3.3nF（332） 47nF/0.047uF（473）

27PF 680PF（681） 4700PF/4.7nF（472） 82nF/0.082uF（823）

30PF 820PF（821） 5600PF/5.6nF（562） 100nF/0.1uF（104）

33PF 6800PF/6.8nF（682）

39PF .....................最新资料整理推荐.....................

2 47PF

50PF

68PF

82PF

二、独石电容（非正负极）：

100PF（101） 1000PF/1nF（102） 10nF/0.01uF（103）

103电容的容值

103电容的容值

103电容的容值

一、概述

电容是电路中常用的元器件之一，它具有存储电荷的能力。103电容是一种常用的电容型号，其容值为10nF。

本文将从103电容的容值、结构、特性、应用等方面进行详细介绍。

二、103电容的容值

1. 什么是电容的容值？

电容的容值是指存储在两个导体板之间的电荷量与它们之间的电势差之比。通常用法拉（Farad）作为单位，简写为F。但在实际应用中，往往需要使用较小的单位来表示较小的电容值。

2. 103电容的单位

103电容的单位是10nF，即0.01μF。其中，“10”表示第一位数字，“3”表示第二位数字，“n”表示小数点后面有9个零。

3. 103电容与其他常见型号比较

除了103型号外，还有101、102、104等常见型号。它们分别表示1nF、100pF和100nF。

三、103电容的结构

1. 103电容外观

103电容通常为圆柱形或长方形，并且非极性。在表面上可以看到两个金属片片极板和一个绝缘材料层。

2. 103电容的内部结构

103电容的内部结构是由两个金属片片极板和一个绝缘材料层组成。其中，金属片片极板通常是铝箔或铜箔，绝缘材料层则是由聚乙烯、聚丙烯、陶瓷等材料制成。

四、103电容的特性

1. 103电容的电容值稳定性

103电容的电容值稳定性较好，通常在±10%以内。但在某些高精度应用中，需要使用更高精度的电容。

2. 103电容的工作温度范围

103电容通常可以在-55℃至+125℃范围内正常工作。但在某些特殊应用中，需要使用更宽温度范围的电容。

3. 103电容的损耗角正切

103电容的损耗角正切一般在0.01以下。损耗角正切越小，说明电容器对信号传输的影响越小。

五、103电容的应用

1. 103电容在滤波器中的应用

滤波器是一种能够滤除特定频率信号或增强特定频率信号的元件。在滤波器中，103型号的电容经常用于低通滤波器和高通滤波器中。

2. 103电容在耦合电路中的应用
