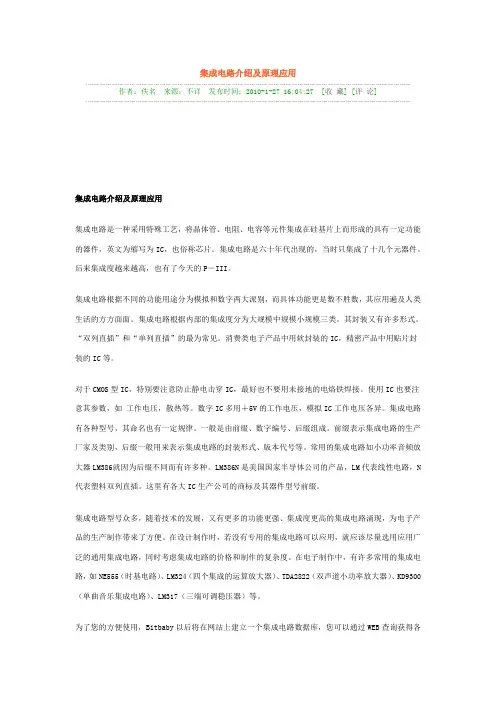

集成电路介绍及原理应用
集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能
的器件，英文为缩写为IC，也俗称芯片。集成电路是六十年代出现的，当时只集成了十几个元器件。
后来集成度越来越高，也有了今天的P－III。
集成电路根据不同的功能用途分为模拟和数字两大派别，而具体功能更是数不胜数，其应用遍及人类
生活的方方面面。集成电路根据内部的集成度分为大规模中规模小规模三类。其封装又有许多形式。
“双列直插”和“单列直插”的最为常见。消费类电子产品中用软封装的IC，精密产品中用贴片封
装的IC等。
对于CMOS型IC，特别要注意防止静电击穿IC，最好也不要用未接地的电烙铁焊接。使用IC也要注
意其参数，如 工作电压，散热等。数字IC多用＋5V的工作电压，模拟IC工作电压各异。集成电路
有各种型号，其命名也有一定规律。一般是由前缀、数字编号、后缀组成。前缀表示集成电路的生产
厂家及类别，后缀一般用来表示集成电路的封装形式、版本代号等。常用的集成电路如小功率音频放
大器LM386就因为后缀不同而有许多种。LM386N是美国国家半导体公司的产品，LM代表线性电路，N
代表塑料双列直插。这里有各大IC生产公司的商标及其器件型号前缀。
集成电路型号众多，随着技术的发展，又有更多的功能更强、集成度更高的集成电路涌现，为电子产
品的生产制作带来了方便。在设计制作时，若没有专用的集成电路可以应用，就应该尽量选用应用广
泛的通用集成电路，同时考虑集成电路的价格和制作的复杂度。在电子制作中，有许多常用的集成电
路，如NE555（时基电路）、LM324（四个集成的运算放大器）、TDA2822（双声道小功率放大器）、KD9300
（单曲音乐集成电路）、LM317（三端可调稳压器）等。
为了您的方便使用，Bitbaby以后将在网站上建立一个集成电路数据库，您可以通过WEB查询获得各种集成电路的参数及常用集成电路的典型应用。敬请期待„„
示波器原理及其应用
示波器介绍
示波器的作用
示波器属于通用的仪器，任一个硬件工程师都应该了解示波器的工作原理并能够熟练使用示波器，掌握示波器是对每个硬件工程师的基本要求。
示波器是用来显示波形的仪器，显示的是信号电压随时间的变化。因此，示波器可以用来测量信号的频率，周期，信号的上升沿/下降沿，信号的过冲，信号的噪声，信号间的时序关系等等。
在示波器显示屏上，横坐标（X）代表时间，纵坐标（Y）代表电压，（注，如果示波器有测量电流的功能，纵坐标还代表电流。）还有就是比较少被关注的-亮度（Z），在TEK的DPO示波器中，亮度还表示了出现概率（它用16阶灰度来表示出现概率）。
1．1． 示波器的分类
示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。
1.2.1 模拟示波器
模拟示波器使用电子枪扫描示波器的屏幕，偏转电压使电子束从上到下均匀扫描，将波形显示到屏幕上，它的优点在于实时显示图像。
模拟示波器的原理框图如下：
见上图所示，被测试信号经过垂直系统处理（比如衰减或放大，即我们拧垂直按钮－volts/div），然后送到垂直偏转控制中去。而触发系统会根据触发设置情况，控制产生水平扫描电压（锯齿波），送到水平偏转控制中。
信号到达触发系统，开始或者触发“水平扫描”，水平扫描是一个是锯齿波，使亮点在水平方向扫描。触发水平系统产生一个水平时基，使亮点在一个精确的时间内从屏幕的左边扫描到右边。在快速扫描过程中，将会使亮点的运动看起来象一条平滑的曲线。而信号电压加到垂直偏转电压的电极上，效果也是产生了一个移动的亮点，电压为正将使点向上移动，电压为负则向下移动，水平偏转和垂直偏转电压配合在一起，就能够在屏幕上显示信号的波形。在比较高的速度上，亮点能够扫描过屏幕达50,0000次/秒，目前最好的通用示波器也不过每秒捕捉40,0000个波形，因此说模拟示波器比数字示波器的实时性要高，是有货真价实的。
