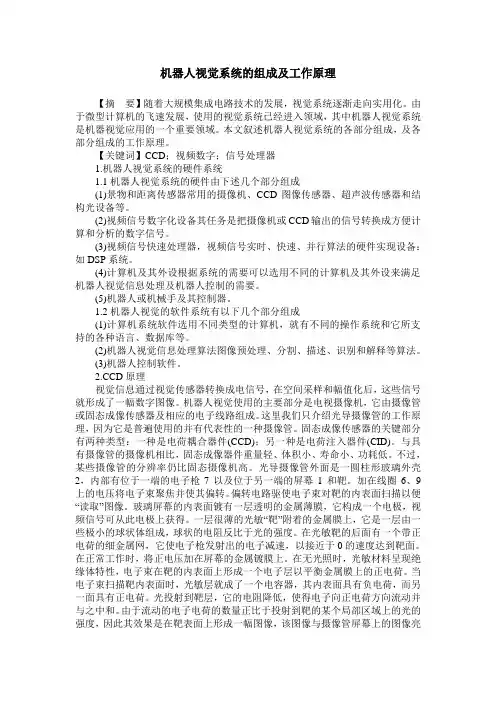

机器人视觉系统的组成及工作原理

【摘 要】随着大规模集成电路技术的发展，视觉系统逐渐走向实用化。由于微型计算机的飞速发展，使用的视觉系统已经进入领域，其中机器人视觉系统是机器视觉应用的一个重要领域。本文叙述机器人视觉系统的各部分组成，及各部分组成的工作原理。

【关键词】CCD；视频数字；信号处理器

1.机器人视觉系统的硬件系统

1.1机器人视觉系统的硬件由下述几个部分组成

(1)景物和距离传感器常用的摄像机、CCD图像传感器、超声波传感器和结构光设备等。

(2)视频信号数字化设备其任务是把摄像机或CCD输出的信号转换成方便计算和分析的数字信号。

(3)视频信号快速处理器，视频信号实时、快速、并行算法的硬件实现设备：如DSP系统。

(4)计算机及其外设根据系统的需要可以选用不同的计算机及其外设来满足机器人视觉信息处理及机器人控制的需要。

(5)机器人或机械手及其控制器。

1.2机器人视觉的软件系统有以下几个部分组成

(1)计算机系统软件选用不同类型的计算机，就有不同的操作系统和它所支持的各种语言、数据库等。

(2)机器人视觉信息处理算法图像预处理、分割、描述、识别和解释等算法。

(3)机器人控制软件。

D原理

视觉信息通过视觉传感器转换成电信号，在空间采样和幅值化后，这些信号就形成了一幅数字图像。机器人视觉使用的主要部分是电视摄像机，它由摄像管或固态成像传感器及相应的电子线路组成。这里我们只介绍光导摄像管的工作原理，因为它是普遍使用的并有代表性的一种摄像管。固态成像传感器的关键部分有两种类型：一种是电荷耦合器件(CCD)；另一种是电荷注入器件(CID)。与具有摄像管的摄像机相比，固态成像器件重量轻、体积小、寿命小、功耗低。不过，某些摄像管的分辨率仍比固态摄像机高。光导摄像管外面是一圆柱形玻璃外壳2，内部有位于一端的电子枪7以及位于另一端的屏幕1和靶。加在线圈6、9上的电压将电子束聚焦并使其偏转。偏转电路驱使电子束对靶的内表面扫描以便“读取”图像。玻璃屏幕的内表面镀有一层透明的金属薄膜，它构成一个电极，视频信号可从此电极上获得。一层很薄的光敏“靶”附着的金属膜上，它是一层由一些极小的球状体组成，球状的电阻反比于光的强度。在光敏靶的后面有一个带正电荷的细金属网，它使电子枪发射出的电子减速，以接近于0的速度达到靶面。在正常工作时，将正电压加在屏幕的金属镀膜上。在无光照时，光敏材料呈现绝缘体特性，电子束在靶的内表面上形成一个电子层以平衡金属膜上的正电荷。当电子束扫描靶内表面时，光敏层就成了一个电容器，其内表面具有负电荷，而另一面具有正电荷。光投射到靶层，它的电阻降低，使得电子向正电荷方向流动并与之中和。由于流动的电子电荷的数量正比于投射到靶的某个局部区域上的光的强度，因此其效果是在靶表面上形成一幅图像，该图像与摄像管屏幕上的图像亮

《科技传播》2019·1（下）

115信息科技探索

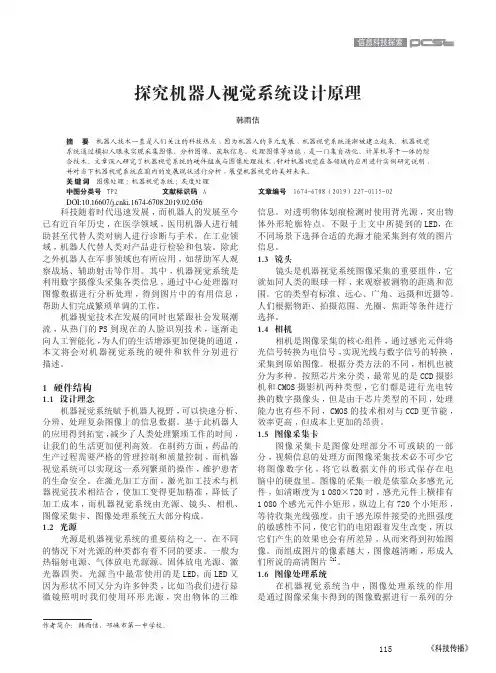

科技随着时代迅速发展，而机器人的发展至今已有近百年历史，在医学领域，医用机器人进行辅助甚至代替人类对病人进行诊断与手术。在工业领域，机器人代替人类对产品进行检验和包装。除此之外机器人在军事领域也有所应用，如帮助军人观察战场、辅助射击等作用。其中，机器视觉系统是利用数字摄像头采集各类信息，通过中心处理器对图像数据进行分析处理，得到图片中的有用信息，帮助人们完成繁琐单调的工作。机器视觉技术在发展的同时也紧跟社会发展潮流，从热门的PS到现在的人脸识别技术，逐渐走向人工智能化，为人们的生活增添更加便捷的通道，本文将会对机器视觉系统的硬件和软件分别进行 描述。1 硬件结构1.1 设计理念机器视觉系统赋予机器人视野，可以快速分析、分辨、处理复杂图像上的信息数据。基于此机器人的应用得到拓宽，减少了人类处理繁琐工作的时间，让我们的生活更加便利高效。在制药方面，药品的生产过程需要严格的管理控制和质量控制，而机器视觉系统可以实现这一系列繁琐的操作，维护患者的生命安全。在激光加工方面，激光加工技术与机器视觉技术相结合，使加工变得更加精准，降低了加工成本，而机器视觉系统由光源、镜头、相机、图像采集卡、图像处理系统五大部分构成。1.2 光源光源是机器视觉系统的重要结构之一。在不同的情况下对光源的种类都有着不同的要求。一般为热辐射电源、气体放电光源源、固体放电光源、激光器四类。光源当中最常使用的是LED，而LED又因为形状不同又分为许多钟类，比如当我们进行显微镜照明时我们使用环形光源，突出物体的三维信息。对透明物体划痕检测时使用背光源，突出物体外形轮廓特点。不限于上文中所提到的LED，在不同场景下选择合适的光源才能采集到有效的图片 信息。1.3 镜头镜头是机器视觉系统图像采集的重要组件，它就如同人类的眼球一样，来观察被测物的距离和范围。它的类型有标准、远心、广角、远摄和近摄等。人们根据物距、拍摄范围、光圈、焦距等条件进行选择。1.4 相机相机是图像采集的核心组件，通过感光元件将光信号转换为电信号，实现光线与数字信号的转换，采集到原始图像。根据分类方法的不同，相机也被分为多种。按照芯片来分类，最常见的是CCD摄影机和CMOS摄影机两种类型，它们都是进行光电转换的数字摄像头，但是由于芯片类型的不同，处理能力也有些不同，CMOS的技术相对与CCD更节能，效率更高，但成本上更加的昂贵。1.5 图像采集卡图像采集卡是图像处理部分不可或缺的一部分，视频信息的处理方面图像采集技术必不可少它将图像数字化，将它以数据文件的形式保存在电脑中的硬盘里。图像的采集一般是依靠众多感光元件，如清晰度为1 080×720时，感光元件上横排有1 080个感光元件小矩形，纵边上有720个小矩形，等待收集光线强度。由于感光原件接受的光照强度的敏感性不同，使它们的电阻跟着发生改变，所以它们产生的效果也会有所差异，从而来得到初始图像。而组成图片的像素越大，图像越清晰，形成人们所说的高清图片[1]。1.6 图像处理系统在机器视觉系统当中，图像处理系统的作用是通过图像采集卡得到的图像数据进行一系列的分作者简介：韩雨佶，邛崃市第一中学校。探究机器人视觉系统设计原理韩雨佶摘 要 机器人技术一直是人们关注的科技热点，因为机器人的多元发展，机器视觉系统逐渐被建立起来。机器视觉系统通过模拟人眼来实现采集图像、分析图像、获取信息、处理图像等功能，是一门集自动化、计算机等于一体的综合技术。文章深入研究了机器视觉系统的硬件组成与图像处理技术，针对机器视觉在各领域的应用进行实例研究说明，并对当下机器视觉系统在国内的发展现状进行分析，展望机器视觉的美好未来。关键词 图像处理；机器视觉系统；灰度处理中图分类号 TP2 文献标识码 A 文章编号 1674-6708（2019）227-0115-02DOI:10.16607/ki.1674-6708.2019.02.056《科技传播》
