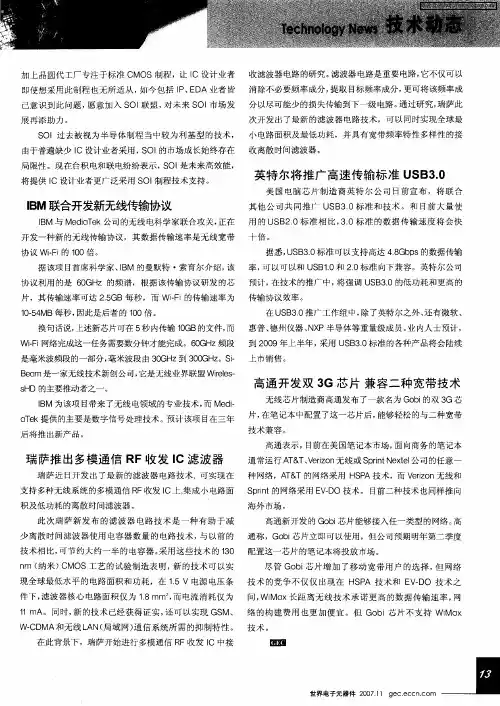

加上晶圆代工厂专注于标准CMOS制程,让IC设计业者 即使想采用此制程也无所适从,如今包括IP、EDA业者皆 已意识到此问题,愿意加入SOl联盟,对未来SOl市场发 展再添助力。 SOl过去被视为半导体制程当中较为利基型的技术, 由于普遍缺少lC设计业者采用,SOl的市场成长始终存在 局限性。现在台积电和联电纷纷表示,S0I是未来高效能, 将提供lC设计业者更广泛采用SOl制程技术支持。 IBM联合开发新无线传输协议 IBM与MediaTek公司的无线电科学家联合攻关,正在 开发一种新的无线传输协议,其数据传输速率是无线宽带 协议Wi.Fi的100倍。 据该项目首席科学家、IBM的曼默特・索育尔介绍,该 协议利用的是60GHz的频谱,根据该传输协议研发的芯 片,其传输速率可达2.5GB每秒,而Wi-Fi的传输速率为 10.54MB每秒,因此是后者的100倍。 换句话说,上述新芯片可在5秒内传输10GB的文件,而 W 网络完成这一任务需要数分钟才能完成。60GHz频段 是毫米波频段的一部分,毫米波段由30GHz到300GHz。Si- Beam是一家无线技术新创公司,它是无线业界联盟Wireles- sliD的主要推动者之一。 IBM为该项目带来了无线电领域的专业技术,而Medi. aTek提供的主要是数字信号处理技术。预计该项目在三年 后将推出新产品。 瑞萨推出多模通信RF收发IC滤波器 瑞萨近日开发出了最新的滤波器电路技术,可实现在 支持多种无线系统的多模通信RF收发lC上,集成小电路面 积及低功耗的离散时间滤波器。 此次瑞萨新发布的滤波器电路技术是一种有助于减 少离散时问滤波器使用电容器数量的电路技术,与以前的 技术相比,可节约大约一半的电容器。采用这些技术的130 nm(纳米)CMOS工艺的试验制造表明,新的技术可以实 现全球最低水平的电路面积和功耗,在1.5 V电源电压条 件下,滤波器核心电路面积仅为1.8 mm ,而电流消耗仅为 11 mA。同时,新的技术已经获得证实,还可以实现GSM、 W_CDMA和无线LAN(局域网)通信系统所需的抑制特性。 在此背景下,瑞萨开始进行多模通信RF收发lC中接 收滤波器电路的研究。滤波器电路是重要电路,它不仅可以 消除不必要频率成分,提取目标频率成分,更可将该频率成 分以尽可能少的损失传输到下一级电路。通过研究,瑞萨此 次开发出了最新的滤波器电路技术,可以同时实现全球最 小电路面积及最低功耗,并具有宽带频率特性多样性的接 收离散时间滤波器。 英特尔将推广高速传输标准USB3.0 美国电脑芯片制造商英特尔公司日前宣布,将联合 其他公司共同推广USB3.0标准和技术。和目前大量使 用的USB2.0标准相比,3.O标准的数据传输速度将会快 十倍。 据悉,USB3.0标准可以支持高达4.8Gbps的数据传输 率,可以可以和USB1.0和2.O标准向下兼容。英特尔公司 预计,在技术的推广中,将强调USB3.0的低功耗和更高的 传输协议效率。 在USB3.0推广工作组中,除了英特尔之外、还有微软、 惠普、德州仪器、NXP半导体等重量级成员。业内人士预计, 到2009年上半年,采用USB3.0标准的各种产品将会陆续 上市销售。 高通开发双3G芯片兼容-t,宽带技术 无线芯片制造商高通发布了一款名为Gobi的双3G芯 片,在笔记本中配置了这一芯片后,能够轻松的与二种宽带 技术兼容。 高通表示,目前在美国笔记本市场,面向商务的笔记本 通常运行AT&T、Verizon无线或Sprint Nextel公司的任意一 种网络,AT&T的网络采用HSPA技术,而Verizon无线和 Sprint的网络采用EV-DO技术。目前二种技术也同样推向 海外市场。 高通新开发的Gobi芯片能够接入任一类型的网络。高 通称,Gobi芯片立即可以使用,但公司预期明年第二季度 配置这一芯片的笔记本将投放市场。 尽管Gobi芯片增加了移动宽带用户的选择,但网络 技术的竞争不仅仅出现在HSPA技术和EV.DO技术之 间,WiMax长距离无线技术承诺更高的数据传输速率,网 络的构建费用也更加便宜。但Gobi芯片不支持WiMax 技术。 圃 世界电子元器件2007.11 gec.eCCR.
