抢答器PLC控制系统设计

  • 格式：docx
  • 大小：37.33 KB
  • 文档页数：2

抢答器PLC控制系统设计

PLC（可编程逻辑控制器）是一种数字化的电气控制系统，广泛应用于工业自动化领域。它可以通过编程来控制和监测生产过程中的各种设备和传感器，实现自动化、高效率和灵活性。

PLC控制系统设计涉及到多个方面，包括硬件选型、输入/输出（I/O）配置、编程设计和调试等。下面将详细介绍PLC控制系统设计的关键要点。

首先，硬件选型是PLC控制系统设计的基础。在选择PLC硬件时，需要考虑以下几个因素：工作环境的温度、湿度和防护等级要求、输入输出点数、通信接口、运算速度和内存容量等。不同的应用场景和需求会导致选择不同的PLC型号和配置。

其次，I/O配置是PLC控制系统设计的重要部分。通过正确配置输入输出模块，可以实现与各种传感器、执行器和其他设备的连接。在进行I/O配置时，需要确定输入和输出点的数量、类型和特性，如数字输入输出、模拟输入输出和专用模块等。

编程设计是PLC控制系统设计中最核心的部分。PLC编程语言通常包括梯形图（Ladder Diagram）、指令列表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。根据具体需求，选择适合的编程方式，并按照逻辑关系和操作步骤编写程序。

常见的PLC控制系统设计任务包括：逻辑控制、数据处理、模拟控制和通信等。逻辑控制任务涉及到判定条件、连续运行和断电保护等。数据处理任务包括计算、计时和统计等。模拟控制任务涉及到模拟量输入输出，如温度、压力和流量等。通信任务包括与上位机、其他PLC和设备的实时通信和数据交换等。

最后，PLC控制系统设计需要进行调试和测试，以确保系统功能正常。通过在仿真环境中验证程序的正确性，并对系统进行实际运行测试，发现和解决潜在问题。在调试过程中，可以使用PLC的在线监视和数据采集功能，查看I/O状态、变量值和运行日志等，以便分析和调整程序。

总之，PLC控制系统设计需要综合考虑硬件、I/O配置、编程和调试等多个方面，以实现自动化控制和监测系统的高效运行。设计人员应深入理解工作需求和系统架构，根据实际情况做出合理的选择和决策，并根据实际情况进行调试和优化。通过良好的设计和实施，PLC控制系统能够提高生产效率、降低成本和风险，满足工业自动化的需求。

合集下载

PLC抢答器的设计

PLC抢答器的设计

.

资料.

广州大学松田学院

电器控制与PLC技术

设计说明书

题 目 抢答器的设计

姓 名

专 业 电子信息工程

班 级 电子信息工程

学 号

指导教师

2017年4月28日

.

资料.

目录

摘 要....................................................................... 1

第1章 绪 论 ............................................................... 2

1.1设计要求 ............................................................. 2

第2章 系统的工作原理 ....................................................... 3

2.1 系统总体设计 ......................................................... 3

2.1.1 设计流程图 ..................................................... 3

PLC抢答器课程设计

PLC抢答器课程设计

《电气控制与PLC》

课程设计报告

题目： 抢答器 PLC 控制系统设计

物联网工程 学院 自动化 专业

学 号

学生姓名

指导教师 王志国

二〇一四年六月

抢答器 PLC 控制系统设计

设备概况：

实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，只具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品，这部分抢答器已相当成熟。现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单(有的甚至没有显示电路)，无法判断提前抢按按钮的行为，不便于电路升级换代。本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。

控制要求：

1）抢答器同时供8 名选手或8 个代表队比赛，分别用8 个按钮S0 ~ S7 表示。

2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。

3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED 数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30 秒）。当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5 秒左右。

5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。

抢答器控制系统设计

抢答器控制系统设计

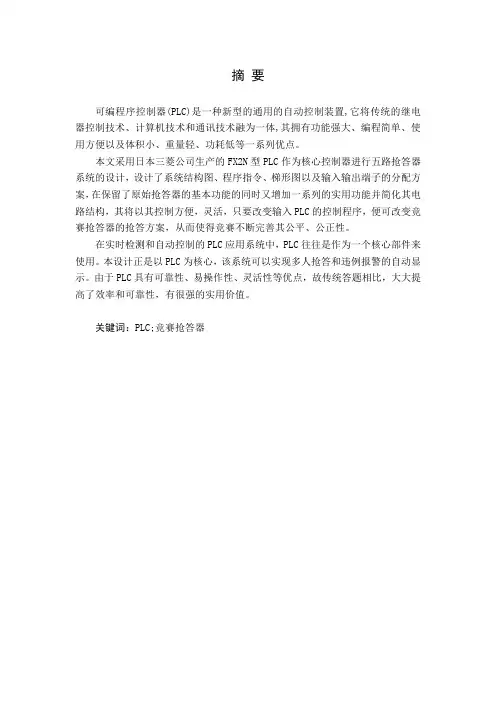

摘 要

可编程序控制器(PLC)是一种新型的通用的自动控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,其拥有功能强大、编程简单、使用方便以及体积小、重量轻、功耗低等一系列优点。

本文采用日本三菱公司生产的FX2N型PLC作为核心控制器进行五路抢答器系统的设计，设计了系统结构图、程序指令、梯形图以及输入输出端子的分配方案，在保留了原始抢答器的基本功能的同时又增加一系列的实用功能并简化其电路结构，其将以其控制方便，灵活，只要改变输入PLC的控制程序，便可改变竞赛抢答器的抢答方案，从而使得竞赛不断完善其公平、公正性。

在实时检测和自动控制的PLC应用系统中，PLC往往是作为一个核心部件来使用。本设计正是以PLC为核心，该系统可以实现多人抢答和违例报警的自动显示。由于PLC具有可靠性、易操作性、灵活性等优点，故传统答题相比，大大提高了效率和可靠性，有很强的实用价值。

关键词：PLC;竞赛抢答器

目 录

1 引言............................................. 错误!未定义书签。

1.1 设计目的 ................................................... 1

1.2 设计意义 ................................................... 1

1.3 设计内容及要求 ............................................. 1

2 PLC控制系统硬件设计 ............................................. 3

2.1 系统硬件配置及组成原理 ..................................... 3

2.2 系统输入输出点分析 ......................................... 4

抢答器控制系统设计 2

抢答器控制系统设计 2

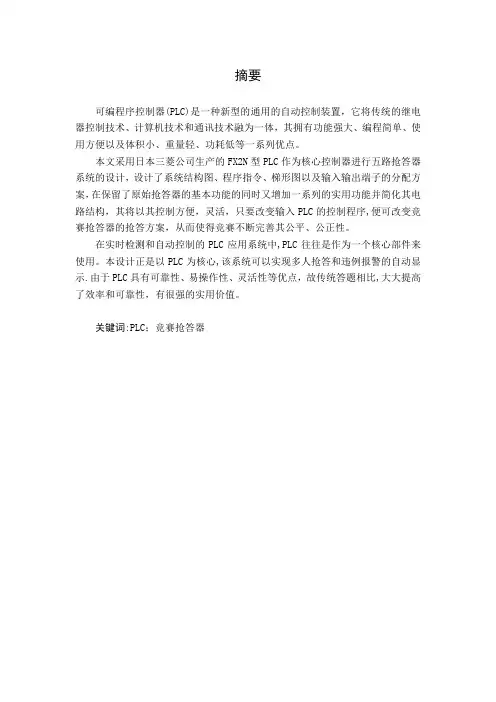

摘要
