栈桥计算单一、基本资料1.荷载桥面系每米3根75kg枕木，钢轨44.65kg/m ，栈桥上行走平板车和汽车，平板车为N15型专用平车，允许轴重20.5t，轴间距1.75m+3.15m+1.75m。
3.[40a槽钢：[40a截面特性: 设计中用2 [40a2A=7504mm4I=175777000mm3878885mmW=槽钢、钢管桩允许应力抗拉、压[σ]=170MPa抗弯[σ]=170MPaW抗剪[ t ] =85Mpa4.覆盖层：由于资料不全所以计算桩的承载力时淤泥质粉粘土层按10m计算,其余为细砂层,计算抗撞桩和桩的水流冲击力时水位按+8.87m考虑，覆盖层标-10.5m，锚固点在覆盖层下5d处。
当实际情况不符时应适当调整。
土质特性5.钢管桩Φ600mm，δ=8mm桩顶结构采用型钢焊制墩顶标高+7.79mS=π(D²-d²)/4=3.14(0.6²-0.584²)/4=0.0149㎡I=π(D4-d4)/64=3.14(0.64-0.5844)/64=0.000652m46.计算原则、公式桩承载力计算桩顶受力一部分由桩周围土的摩擦力承担，一部分由桩尖处承担，但由于桩尖处承受荷载较小，本次计算中不予考虑∑=i i i l f a U P 21《铁路桥涵设计规范》P ——— 桩的允许承受力，KN ； U ——— 桩身截面周长，m ；i l ——— 各土层厚度，m ；fi——— 桩周围土极限摩阻力，KPai a ——— 震动桩对各土层桩周摩阻力影响系数，对于打入桩取1.0。
水流力计算gV KAP 22γ= 《铁路桥涵设计规范》P ——压力，（KN ）K ——桥墩形状系数，取0.75 V ——水流设计速度（m/s ）取2.05m/sγ——水容重（10KN/m 3）A ——与水流方向垂直平面上的投影面积（m 2） 局部受压g ——重力加速度，m/s 2f l t Fzw c ≤=ϕσ 《钢规》F ——集中荷载ϕ——集中荷载增大系数，取1.0w t ——腹板厚度z l ——集中荷载在腹板计算高度上边缘的假定分布长度，按下式计算：z l ＝a+2h y 。

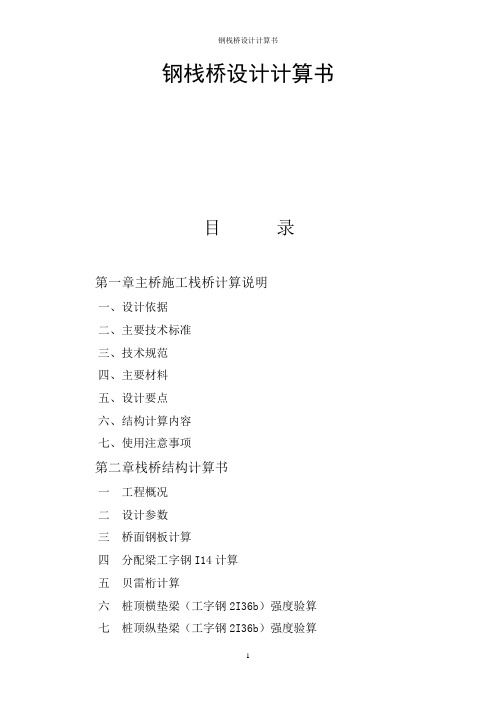

钢栈桥设计计算书目录第一章主桥施工栈桥计算说明一、设计依据二、主要技术标准三、技术规范四、主要材料五、设计要点六、结构计算内容七、使用注意事项第二章栈桥结构计算书一工程概况二设计参数三桥面钢板计算四分配梁工字钢I14计算五贝雷桁计算六桩顶横垫梁（工字钢2I36b）强度验算七桩顶纵垫梁（工字钢2I36b）强度验算八钢管桩竖向承载力及稳定计算九、栈桥的纵向稳定性验算。
十、栈桥抗9级风稳定性验算。
十一、栈桥抗水流稳定性验算。
第一章施工栈桥计算说明一、设计依据本栈桥使用“321”装配式钢桥（上承式）。
用植入式钢管及施打φ630×8mm 钢管作为桩基础，满足栈桥的使用功能要求。
二、主要技术标准1、桥梁用途：满足夏道大桥项目跨越闽江施工使用的临时栈桥，使用时间24个月（每年6月~8月不使用）。
2、设计单跨标准跨径9m，桥面净宽5.5m，与岸线连接的道路宽度7m。
3、设计行车速度：5km/小时，4、设计荷载：① 9m3混凝土运输车（总重400KN），② 500KN履带吊车，③水管及电缆等荷载：2KN/m（挂在靠下游侧的贝雷桁架上）。
本设计未设人行道荷载，暂不考虑人群荷载。
5、桥面标高：66.5m6、“321”装配式钢桥使用6排单层型（上承式）贝雷片。
三、技术规范1、《公路桥涵设计规范》（JTG D60—2004）。
2、《公路桥涵结构及木结构设计规范》JTJ025-86。
3、《公路桥涵地基与基础设计规范》（JTG D63-2007）。
4、中华人民共和国交通部战备办《装备式公路钢桥使用手册》（交通部战备办发布，1998年6月）。
5、《公路桥涵施工技术规范》JTJ041-2000。
四、主要材料1、“321”装配式钢桥及附件采用国产321”装配式钢桥及附件，其技术标准应符合交通部编制《装配式公路钢桥制造及检验、验收办法》的有关规定。
贝雷桁架几何特性及桁架容许内力(1)桁架单元杆件性能(2)几何特性(3)桁架容许内力表2、钢材钢管桩采用Q235A钢板卷制，其技术标准应符合国家标准（GB699-65）的有关规定。
钢栈桥承重梁计算书一、设计荷载：考虑到车辆制动力、冲击力、砼输送泵重力等影响，为偏安全考虑，同时为简化计算，荷载按集中荷载单车60t，另外根据《公路工程设计标准》，对于非公路桥梁，取人群荷载0.1t/m2。
二、第一跨25米承重梁计算1、采用材料：上弦杆为32b槽钢、18槽钢；竖杆、斜杆为75*75*8角钢，下弦杆为125*125*10角钢，桥面铺设钢板及木方，自重1t/m。
第一跨共4榀钢桁架，每榀桁架受力为1/4荷载。
2、B截面受力计算：（1）取跨中B截面，当荷载作用于跨中位置时，为最不利受力组合。
=（P+ql）÷2=11t支座反力P反由∑Y=0得S2=（P+ql-P）÷√2/2=（15t+0.275t/m×12.5m-11t）÷√2/2 反≈10.52t由∑M B=0，×12.5m+ql2/2=0S1×1.6m+√2/2×S2×1.6m-P反可得S1=65t由∑X=0可得 S3=72.4t（2）斜杆应力计算已知条件： A=2*11.503cm2回转半径r=3.57cm计算长度L=2.26m细长比λ=L/r=63.3查表得φ=0.871应力σ=N/A·φ=535Kg/cm2＜[σ]=1700Kg/cm2满足受力要求（3）下弦杆应力计算已知条件：A=2*24.373cm2回转半径r=3.98cm计算长度L=1.6m细长比λ=L/r=40.2查表得φ=0.937应力σ=N/A·φ=1585Kg/cm2＜[σ]=1700Kg/cm2满足受力要求（4）上弦杆应力计算（2[ 18 ）已知条件：Wx=2*152.2cm3A=2*29.29cm2成都市路桥工程股份有限公司绵阳会客厅一号桥项目经理部 第 3 页 共 8 页回转半径r=7.24cm计算长度L=1.6ma 、压杆应力细长比λ=L/r=22.1查表得φ=0.977应力σ1=N/A ·φ=65t/2*29.29cm2·0.977=1128.6Kg/cm 2b 、集中荷载弯曲应力M=PL/4=3.75t*1.6m/4=1.5t ·mσ2=M/W=1.5t ·m/2*152.2cm 3=492.8 Kg/cm 2压弯组合应力σ=σ1+σ2=1128.6+492.8=1621.4 Kg/cm 2＜[σ]=1700Kg/cm 2满足受力要求3、 A 截面受力计算Mmax=P 反*1.6235m+q*1.6235m 2/2=16.17 t ·m截面应力σ=Mmax/W=16.17*105/509.012*2=1588.4 Kg/cm 2＜[σ]=1700Kg/cm 2 满足受力要求4、 支座截面验算（取河堤支座位置）支座最大剪力Qmax=P+ql/2=60t+1.1t/m ×25m/2=73.75tτmax=Q ·∑Sx/Ix ·δ=73.75t ·2420cm 3/64454.4cm 4·8cm=346kg/cm 2＜[τ]=1000kg/cm 2满足要求式中∑Sx=302.5cm 3×2×4=2420cm 3Ix=8056.8cm 4×8=64454.4cm 4δ=8×1cm=8cm二、12米标准跨承重梁受力计算1、跨中截面验算（1）采用材料：H600型钢；截面模数Wx=4020cm3；截面面积A=192.5cm2；惯性矩Ix=cm4；弹性模量E=2.1×106kg/cm2；（2）受力荷载图：为偏安全考虑，按4根承重梁承受主要荷载计算，即不考虑人行道外侧两根钢梁。
XXXXXXXXXXXXXXX湘江大桥施工钢栈桥计算书计算：复核：审核：批准：XXXXXXXXXXXXXXXXXXXXXXXX项目经理部2010年10月目录一、前言 (1)二、工程概况 (1)三、计算依据 (1)四、计算条件 (2)1.水文条件及高程 (2)2.地质条件 (2)3.栈桥使用荷载 (2)4.河床冲刷计算 (2)五、计算荷载 (3)1.作用在钢管上的水流力 (3)2.作用在钢管顶上的水流力 (4)3.风荷载 (4)4.栈桥上部荷载 (5)六、栈桥结构验算 (6)1.计算步骤 (6)2.结构分析计算 (6)2.1荷载组合 (7)2.2强度计算结果 (7)2.3刚度计算结果 (15)2.4整体稳定性计算 (17)2.5横向抗倾覆稳定性计算 (19)七、结语 (19)栈桥计算书一、前言本计算书根据栈桥的结构构造建立有限元模型，并根据其使用功能要求确定相应的荷载组合，计入荷载分项系数影响后，进行结构分析计算。
主要计算项目和内容包括：1.荷载计算，包括使用荷载(指履带吊机、吊车、砼运输罐车)、风荷载、流水压力荷载的取值计算。
2.栈桥型钢梁的内力计算、抗弯抗剪承载力验算；3.栈桥下部构造(含横梁、平联、斜撑和钢管桩)的应力验算。
并考虑了按规范公式进行稳定验算。
二、工程概况大桥主墩Z1-Z5均位于湘江中，在河西岸采用钢栈桥连接至Z1主墩。
Z1主墩与Z3主墩之间的水上施工通道采用浮桥联接，Z6主墩位于河东江边位置，采用筑岛施工，河东岸Z6主墩与Z5主墩之间的水上施工通道采用钢栈桥联接，Z5主墩与Z4主墩之间采用浮桥联接。
河西岸钢栈桥总长136m，标准宽度6m，加宽段为11m，栈桥顶标高为32.00m。
栈桥均采用钢管桩基础，桩顶设工字钢横梁，其上铺设工字钢纵梁，栈桥设计承重50t。
采用钢管桩桩基，每排钢管之间的横向间距均为5m，布置φ720×10mm钢管桩。
钢管间设[20a槽钢横撑及斜撑。
桩顶横梁为3I40b工字钢。
浅谈大型钢栈桥的造价分析蒋峰1柯诚2中交路桥技术有限公司北京市100102摘要：目前我国各种跨海、跨江大桥纷纷上马，大型钢栈桥也越来越多，对于这类型的钢栈桥，现行的交通部定额中的钢栈桥定额从栈桥结构形式到材料消耗等均不能满足实际要求，以襄樊汉江三桥钢栈桥为例，针对大型钢栈桥的定额套用进行了详细的分析论述。
关键词：钢栈桥定额造价分析1、工程简介1.1汉江三桥工程概况襄樊汉江三桥作为襄樊市内环线城市主干道，主线全长4.581Km，主要由檀溪路立交、跨南大堤桥、南滩桥、主桥、北滩桥、月亮湾立交以及部分路基组成。
工程总造价人民币12.41亿元。
主桥为双塔双索预应力混凝土半浮体系斜拉桥，桥跨为（128.5m+310m+128.5m），总长567m，索塔呈H形。
南索塔总高度122.5m、北索塔总高度120.3m；主桥拉索按扇形布置，每个索面由26对高强度平行钢丝斜拉索组成，每座主塔设有4*26对斜拉索。
1.2钢栈桥设计概况汉江三桥钢栈桥总长1062m。
栈桥标准桥面宽8m，跨径12m，每墩横向布双排4根φ630mm壁厚8mm的钢管桩，双排桩纵向间距为2.5m。
钢管桩入土深度根据现场地质情况经过计算确定入土深度为不小于8米。
桩间联杆采用[16的槽钢，斜向支撑为∠100角钢。
钢管桩顶安装双拼工25b垫梁，作为承受贝雷的横向承受梁。
钢栈桥纵向设置纵向拉杆，并在纵向设置水平斜撑，拉杆与斜撑采用[10槽钢焊接。
纵向主梁采用“321”贝雷桁架结构。
纵向共布置8片/4组。
每片贝雷片之间用∠75角钢支撑架联接形成整体。
贝雷梁上放工25b间距75cm作横向分配梁，横向25b工字钢上纵向铺设工12.6间距30cm纵向分配梁，桥面采用10mm厚的花纹钢板。
见栈桥横断面标准图。
1.3联杆施工→垫梁施工→贝雷梁安装→纵、横向分配梁安装→桥面板钢板施工。
1.3.2钢栈桥拆除拆除施工顺序为：桥面系割除→分配梁拆除→钢管桩拔除。
钢管桩拔除采用如下工艺：拆除方向由江中心向岸侧逐跨拆除，栈桥拆除顺序由上至下进行，起重设备用50t履带吊，基础钢管桩拆除采用DZ-90振动锤。
附件：
钢栈桥预算补充定额
栈桥下部：1）安装、拆除、移动及固定桩架；2）移动和固定船只；3）吊机就位，固定导向架；4）打钢管桩；5）制作、安装剪刀斜撑、水平撑型钢；6）剪刀撑和水平撑拆除及钢管桩的拔除。
栈桥上部：1）移动和固定船只；2）制作、安装横梁、纵梁、平台扁担梁、贝雷架、分配梁；3）混凝土面板的预制的全部工序；4）制作、安装面板、防滑钢筋、钢管栏杆；5）平台上部拆除。
单位：列表单位
注：1）上部的设备摊销指贝雷架成品设备，按照4个月，每月90元/t计算摊销费用，实际使用时间不同时，可按施工组织调整
2）混凝土预制块每m3含钢筋0.118t,使用时可根据实际含量调整
钢栈桥工程量计算规则：
(1)栈桥下部以钢管桩消耗的钢管质量为计算工程量，按t为单位计算。
下部平
联管、剪刀撑等连接钢材，已按摊销量计入定额，使用定额时不得另行计算。
(2)栈桥上部以桥面面积为计算工程量，按m2为单位计算。
横纵梁、分配梁、栏
杆钢管、防滑钢材等，已按摊销量计入定额，使用定额时不得另行计算。
(3)栈桥下部按桩长25m以上综合考虑，桩长在25m以内时，人工、船机乘1.10
系数。
(4)定额混凝土预制板桥面板，已综合考虑水上5km以内预制板装船、运输费用，
但未考虑预制场地建设、征租费及混凝土预制块的废弃处理费用，使用时可结合实际套用相应定额计算。
毛集特大桥钢栈桥受力计算书一、工程概况毛集特大桥钢栈桥由两段组成，一段由149号墩至160号墩，长为409.2m；另一段由195号墩至201号墩，长为216.6m；两段栈桥总长为625.8m。
两段栈桥结构形式一致，5跨一联设置一制动墩，标准跨径12m，桥面宽6m，钢管桩基础为Φ529×8mm 钢管，钢管桩上横梁为2I40a工字钢，工字钢上安放3组贝雷梁，两组贝雷梁中心距为2.05m，贝雷梁上间隔0.375m横向布置I25a工字钢作为分配梁，分配梁上纵向满铺8mm桥面钢板，φ48mm钢管作为桥面栏杆。
栈桥结构布置见图1所示：图1 钢栈桥结构图二、计算依据1．《毛集特大桥钢栈桥结构图》2．《钢结构设计规范》(GB50017-2003)3．《桥涵》(下册)4.《建筑结构荷载规范》（GB 50009-2001）5.《公路桥涵设计通用规范》（JTG D60-2004）6.《铁路桥涵地基与基础设计规范》(TB 10002.5-2005)7.《装配式公路钢桥多用途使用手册》（黄绍金等编著）人民交通出版社。
对Q235钢取[σ]=215MPa, [τ]=125MPa。
对贝雷梁结构的容许轴力取弦杆560kN，竖杆210kN，斜杆171.5kN。
三、计算荷载1.恒载：结构自重。
2.活载：10m3混凝土罐车，80t履带吊荷载（自重+吊装荷载）和80t旋挖钻机荷载，详见图2所示。
a.旋挖转机结构尺寸图b.50t履带吊结构尺寸图c.10m 3混凝土罐车结构尺寸图图2 设计荷载尺寸图3.流水压力根据《公路桥涵设计通用规范》，作用在桥墩上的流水压力：作用在桥墩上的流水压力：gKA P 22γν=(kN)K ——形状系数，圆形取0.8；γ——水的容重10kN/m 3； g ——重力加速度9.81m/s 2；ν——平均水流速度2m/s ；A ——阻水面积，取6.0m 长度计算，则面积为3.18m 2；施工区域流水流速2m/s ，代入公式则流水压力为：gKA P 22γν=，求得P =4.68kN 。
