《电力拖动与控制线路》试题 A卷大，答案一、填空题（每空1分，共10分）1、电力拖动系统是由电源、电动机、控制设备、传动设备四个部分组成。
2、低压断路器在正常情况下可用于接通和切断电路，当电路中发生短路、过载和欠压等故障时，能自动切断故障电路。
3、按钮按静态时触头的分合状态，可分为常开按钮、常闭按钮和复合按钮。
4、工作在额定电压交流1500V及以下或直流1200V及以下的电器称为低压电器。
5、热继电器主要用于电动机的过载保护和断相保护。
6、熔断器在电路中主要用作短路保护，使用时应串联在被保护的电路中。
7、电气控制线路常用电路图、布置图、和接线图表示。
二、选择题（每题1分，共10分）1、用于照明和电热负载，应选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的（ B ）开启式负荷开关。
A. 单极B. 两极C. 三极；2、交流接触器主触头控制（A），辅助触头控制控制电路电流。
A、主电路电流B、主电路和控制电路电流C、控制电路电流3、交流接触器在电力拖动控制线路中的保护作用是（B）A．短路保护 B．欠压保护、失压保护 C．过载保护4、熔断器的额定电流应（B）所装熔体的电流。
A．大于 B．大于或等于 C．小于5、要使三相异步电动机反转，只需要 ( B )。
A、改变电源电压B、将任两根电源线对调C、改变电源电流6、主电路的编号在电源开关的进线端按相序依次为( B )。
A、U、V、WB、L1、L2、L3C、Ull、Vll、Wll7、接触器的自锁触头是一对( A )。
A、常开辅助触头B、常闭辅助触头C、主触头8、组合开关的型号规格为HZ10－60/3中，60代表（A）A、额定电流B、设计序号C、极数9、使用组合开关实现接通或分断电路时，把手柄按顺时针或逆时针方向转动（A）。
A. 90°B. 180 °C. 360°；10、辅助电路通过的电流一般不超过（ A）。
《电力拖动与控制线路》期末复习题（一）（参考答案）班级：姓名：一、写出下列元器件的图形符号及文字符号二、简答题1、电力拖动有哪些组成部分？答：电力拖动是电动机拖动生产机械运转的统称。
它通常由电动机、控制电路、保护电器与生产机械及传动装置组成。
2、试解释正反转控制线路中联锁触头怎样放置，其作用是什么？答：在正反转控制电路中，为了避免接触器KM1和KM2的主触点同时闭合而造成电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭触点，而在反转控制电路中串接了正转接触器KM1的常闭触点。
这样，当KM1得电动作时，串接在反转控制电路中的KM1常闭触点分断，切断了反转控制电路，保证了KM1主触点闭合时，KM2主触点不能闭合。
同样，当KM2得电动作时，其KM2的常闭触点分断，切断了正转控制电路，从而可靠地避免了两相电源短路事故的发生。
3、电力拖动中，在主电路上已安装了熔断器进行了保护，为什么还要装热继电器？答：电力拖动中，在主电路中安装熔断器是为了对电路进行短路保护，而安装热继电器是为了对电动机进行过载保护。
由于热继电器与熔断器在控制电路中所起作用不同，不能互相替代，所以在电路中已安装了熔断器进行短路保护，还要安装热继电器对电动机进行过载保护。
4、下图是电动机接线盒内接线桩的实际布置图，画出电动机Y形接法及△接法的连接方法。
三、分析与改正试分析图中各电路的错误，工作时会出现什么现象？如何改进？四、常用低压电器选择（要求能根据不同的电动机功率进行选择）某机床电动机型号为Y-132M-2，额定功率为7.5KW，额定电压为380V，额定电流14.32A，△联结，启动电流为额定电流的6倍，现用按钮和接触器控制其单向运转，并有过载保护装置和短路保护装置熔断器。
（1）画出该电路图。
（2）应选用什么规格的熔断器、接触器，并确定热继电器的整定值。
（注：熔断器熔体额定电流等级有15、20、25、30、35、40、50A等；交流接触器规格有CJ10-10，CJ10-20，CJ10-40等）答：(1) 控制电路图如下：(2) 电气元件的选择：①选择熔断器熔丝额定电流为I熔＝(1.5～2.5)I额≈2×14.32＝28.64 (A)则选择熔断器型号为RL1－60，熔体额定电流为30A②选择交流接触器交流接触器主触点额定电流为：I N主触头≥1.3 I N电机＝1.3×14.32＝18.62 (A)则选择交流接触器型号为CJ10－20，吸引线圈电压为380V。
专升本《电力拖动与控制系统》一、（共75题，共150分)1。
异步电动机在采用能耗制动时需要( ）。
(2分）A.转子回路串电阻B.定子回路串电阻C.把定子回路从电源断开,接制动电阻D。
定子回路通直流电流。
标准答案：D2。
三相桥式交叉连接可逆调速电路需要配置（）个限环流电抗器。
（2分)A.1B.2C.3D.4。
标准答案:B3。
闸管反并联可逆调速电路中采用配合控制可以消除( ). (2分）A.直流平均环流B.静态环流C。
瞬时脉动环流 D.动态环流.。
标准答案：A4。
为了检测直流电流信号，且与系统主电路隔离,常用的电流检测方法是( ）。
（2分）A。
串联采样电阻 B。
并联采样电阻C。
采用电流互感器 D.采用霍尔传感器。
标准答案:D5. 电流可反向的两象限直流PWM调速系统稳态工作时，当输出电压的平均值小于电机反电势时，电机工作在( ）象限。
（2分）A。
1 B。
2 C.3 D。
4.标准答案：B6。
直流斩波调速系统在回馈电流可控的回馈发电制动时，直流电动机的反电势( ）直流电源的电压。
（2分）A.大于B.等于 C。
小于。
标准答案：C7。
异步电动机串级调速系统，当调速范围较小时,一般采用的起动方法是（）. (2分）A.用串级调速装置起动 B。
定子降压起动。
标准答案：B8。
串级调速系统中，串级调速装置的容量（）. （2分）A.随调速范围D的增大而增加；B.随调速范围D的增大而减少；C。
与调速范围D无关..标准答案:A9。
绕线转子异步电动机的串级调速属于( )的调速方法。
(2分）A。
转差功率消耗型 B。
转差功率回馈型C.转差功率不变型.标准答案：B10。
永磁无刷直流电动机的调速系统中功率变换器的变频方式是（ )。
（2分）A.他控式变频 B。
自控式变频；C.矢量控制式变频。
标准答案：B11。
无刷直流电动机调速系统的位置检测器使用的是（ ) （2分)A.增量式位置检测器 B。
正余弦变压器.标准答案：A12. 永磁无刷直流电动机与永磁同步电动机结构非常相似，永磁无刷直流电动机的气隙磁密波形是（） (2分）A.近似方波 B。

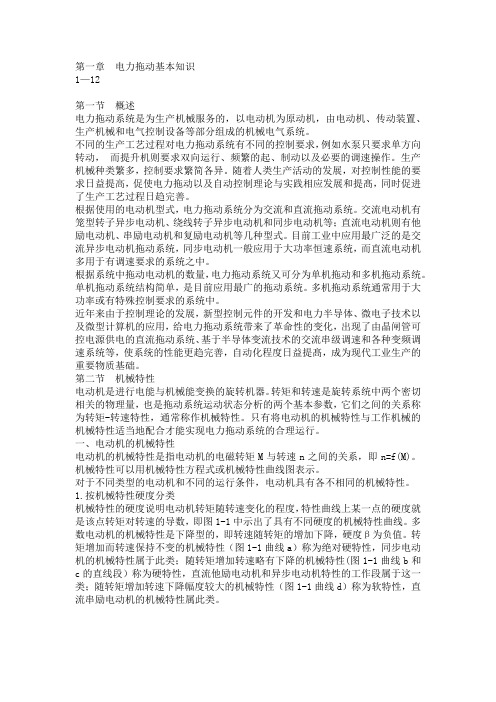

第一章电力拖动基本知识1—12第一节概述电力拖动系统是为生产机械服务的，以电动机为原动机，由电动机、传动装置、生产机械和电气控制设备等部分组成的机械电气系统。
不同的生产工艺过程对电力拖动系统有不同的控制要求，例如水泵只要求单方向转动，而提升机则要求双向运行、频繁的起、制动以及必要的调速操作。
生产机械种类繁多，控制要求繁简各异。
随着人类生产活动的发展，对控制性能的要求日益提高，促使电力拖动以及自动控制理论与实践相应发展和提髙，同时促进了生产工艺过程日趋完善。
根据使用的电动机型式，电力拖动系统分为交流和直流拖动系统。
交流电动机有笼型转子异步电动机、绕线转子异步电动机和同步电动机等；直流电动机则有他励电动机、串励电动机和复励电动机等几种型式。
目前工业中应用最广泛的是交流异步电动机拖动系统，同步电动机一般应用于大功率恒速系统，而直流电动机多用于有调速要求的系统之中。
根据系统中拖动电动机的数量，电力拖动系统又可分为单机拖动和多机拖动系统。
单机拖动系统结构简单，是目前应用最广的拖动系统。
多机拖动系统通常用于大功率或有特殊控制要求的系统中。
近年来由于控制理论的发展，新型控制元件的开发和电力半导体、微电子技术以及微型计算机的应用，给电力拖动系统带来了革命性的变化，出现了由晶闸管可控电源供电的直流拖动系统、基于半导体变流技术的交流串级调速和各种变频调速系统等，使系统的性能更趋完善，自动化程度日益提髙，成为现代工业生产的重要物质基础。
第二节机械特性电动机是进行电能与机械能变换的旋转机器。
转矩和转速是旋转系统中两个密切相关的物理量，也是拖动系统运动状态分析的两个基本参数，它们之间的关系称为转矩-转速特性，通常称作机械特性。
只有将电动机的机械特性与工作机械的机械特性适当地配合才能实现电力拖动系统的合理运行。
一、电动机的机械特性电动机的机械特性是指电动机的电磁转矩M与转速n之间的关系，即n=f(M)。
机械特性可以用机械特性方程式或机械特性曲线图表示。
（5～Y△降压启动适用于电动机轻载启动，而且仅限于正常运行接法的电动机。
、三相交流异步电动机有能耗A、转速与轴上的负载成正比B、转速与电源电压成正比C、转速与电源频率成正比D、转速与三相励磁电流成正比3、直流电动机的机械特性描述了( D )的对应关系。
A、速度与电压B、速度和电流C、转矩和电压D、速度和转矩4、异步电动机工作时，转子的转速n与旋转磁场转速n0的关系是( A)。
A、n<n0B、n>n0C、n=n0D、n≤n05、三相异步电动机起动瞬时，转差率为( C )A、S=0B、S=S NC、S=1D、S>16、在正反转和行程控制电路中，把正、反转接触器的一对辅助动断触头分别串接在对方的控制回路中，其目的是为了( C )。
A、起自锁作用B、保证两个接触器能同时动作C、保证两个接触器不能同时动作D、能灵活控制电机正反转7、三相异步电动机的旋转方向由( C )决定。
A.电源电压大小B.电源频率的高低C.定子电流的相序D.转子电流的频率8、在继电器接触器控制电路中，自锁环节的功能是( B )A、保证可靠停车B、保证起动后持续运行C、兼有点动功能D、保证正反转不会同时作用9、交流电动机铁心采用硅钢片的目的是（C）。
A、减小磁阻和铜耗B、减小磁滞损耗和涡流损耗C、减小涡流D、减小磁滞和矫顽力10、电动机正反转控制电路中的联锁保护环节( B )A、仅保护电机B、仅保护电源C、电动机，电源均保护D、均无保护作用三、（1×10＝10分）判断题（正确的打√错误的打×）1、三相异步电动机的额定功率指输入功率。
（×）2、热继电器在电动机线路中作用是保护电动机不过负荷。
（√）3、在继电器接触器电动机控制电路中，自锁环节的功能是保证起动后电动机持续运行。
（√）4、三相异步电动机星三角降压启动方法，适用于正常运行三角形接法的电动机。
（√）5、三相异步电动机制动状态时机械特性在第二、四象限。
作业1一、判断题（每题2分，共计30分）1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
（）2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。
（）3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
（）4直流电动机变压调速和降磁调速都可做到无级调速。
（）5静差率和机械特性硬度是一回事。
（）6带电流截止负反馈的转速闭环系统不是单闭环系统。
（）的大小并非仅取决于7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk*的大小。
（）速度定 Ug8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
（）9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
（）10可逆脉宽调速系统中电动机的转动方向（正或反）由驱动脉冲的宽窄决定。
（√）11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
（）与开环系统相比，单闭环调速系统的稳态速降减小了。
（）12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段（）13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
（）14 电压闭环相当于电流变化率闭环。
（）15 闭环系统可以改造控制对象。
（）二、选择题（每小题3分，共15分）1直流双闭环调速系统中出现电源电压波动和负载转矩波动时，（）。
A ACR抑制电网电压波动，ASR抑制转矩波动B ACR抑制转矩波动，ASR抑制电压波动C ACR 放大转矩波动，ASR抑制电压波动D ACR 放大电网电压波动，ASR 抑制转矩波动2桥式可逆PWM 变换器给直流电动机供电时采用双极性控制方式，其输出平均电压d U 等于（ ）。
A s on d U T t U ⎪⎭⎫ ⎝⎛-=1B s on d U T t U ⎪⎭⎫⎝⎛-=12 C s on d U T t U = D s on d U TtU 2=3与旋转变流机组相比，下列哪个选项不是晶闸管相控整流方式的优点（ ）。
第一章 电力拖动系统的动力学基础1-1 什么是电力拖动系统?它包括那几部分？都起什么作用？举例说明．答：由原动机带动生产机械运转称为拖动。
用各种电动机作为原动机带动生产机械运动，以完成一定的生产任务的拖动方式，称为电力拖动。
电力拖动系统，一般由电动机、机械传动机构、生产机械的工作机构、控制设备和电源五部分组成。
其中，电动机作为原动机，通过传动机构带动生产机械的工作机构执行某一生产任务；机械传动机构用来传递机械能；控制设备则用来控制电动机的运动；电源的作用是向电动机和其他电气设备供电。
1-2 电力拖动系统运动方式中T ，T n 及n 的正方向是如何规定的？如何表示它的实际方向？答：设转速n 对观察者而言逆时针为正，则转矩T 与n 的正方向相同为正；负载转矩T 与n 的正方向相反为正。
与正方向相同取正，否则取反。
L 1-3 试说明GD ２的概念答：J=gGD 42即工程中常用表示转动惯量的飞轮惯量。
1-4 从运动方程式中如何看出系统是处于加速、减速、稳速或静止等运动状态？答: 当时，L T T >0>dt dn ，系统加速；当L T T <时，0<dt dn ，系统减速。
当 时，L T T =0=dt dn ，转速不变，系统以恒定的转速运行，或者静止不动。
1-5 多轴电力拖动系统为什么要折算为等效单轴系统？答: 多轴电力拖动系统，不同轴上有不同的转动惯量和转速，也有相应的反映电动机拖动的转矩及反映工作机构工作的阻转矩，这种系统比单轴拖动系统复杂，计算较为困难，为了简化计算，一般采用折算的办法，把多轴电力拖动系统折算为等小的单轴系统。
1-6 把多轴电力拖动系统折算为等效单轴系统时负载转矩按什么原则折算？各轴的飞轮力矩按什么原则折算？答:功率相等原则;能量守恒原则.1-7 什么是动态转矩？它与电动机负载转矩有什么区别？答:动态转矩是指转矩是时间的函数. 而负载转矩通常是转速的函数.1-8 负载的机械特性有那几种类性？各有什么特点？答：恒转矩负载特性：与n 无关，总是恒值；恒功率负载特性：与n 成反比例变化；通风机负载特性：与n2成正比例变化。
电力拖动与控制课程设计一、课程目标知识目标：1. 学生能够理解电力拖动的基本原理，掌握常用电动机的工作特性。
2. 学生能够阐述控制电路的构成及工作原理，掌握基本的控制电路分析方法。
3. 学生能够解释电力拖动系统中常见的故障及排除方法。
技能目标：1. 学生能够设计简单的电力拖动与控制电路，进行电路连接和调试。
2. 学生能够运用所学知识分析电力拖动与控制电路故障，并提出解决方案。
3. 学生能够运用电力拖动与控制技术解决实际工程问题。
情感态度价值观目标：1. 学生通过学习电力拖动与控制课程，培养对电气工程领域的兴趣，增强探索精神。
2. 学生能够认识到电力拖动与控制在工业生产中的重要性，增强社会责任感和使命感。
3. 学生在团队协作中培养沟通、协作能力，形成良好的工程素养。
课程性质分析：本课程为电气工程及其自动化专业核心课程，旨在培养学生掌握电力拖动与控制技术的基本理论、分析和设计能力。
学生特点分析：学生已具备基础电路、模拟电子技术等基础知识，具有一定的电路分析和动手能力。
教学要求：1. 结合实际工程案例，提高学生的理论联系实际能力。
2. 强化实践环节，培养学生的动手能力和创新能力。
3. 注重团队协作，提高学生的沟通与协作能力。
4. 通过课程学习，使学生具备电力拖动与控制领域的基本素养。
二、教学内容1. 电力拖动基本原理- 电动机工作特性- 电力拖动系统概述- 常用电动机类型及特性分析2. 控制电路原理与分析- 控制电路基本元件- 常用控制电路类型- 控制电路分析方法3. 电力拖动与控制电路设计- 设计原则与步骤- 控制电路的设计方法- 电路仿真与调试4. 故障分析与排除- 电力拖动系统常见故障- 故障诊断方法- 排除故障的步骤与技巧5. 实践教学环节- 实验项目设置- 实验操作指导- 实践成果评价6. 课程案例分析- 典型电力拖动与控制工程案例- 案例分析与讨论- 案例启示与应用教学内容安排与进度：第1-2周：电力拖动基本原理及电动机工作特性第3-4周：控制电路原理与分析第5-6周：电力拖动与控制电路设计第7-8周：故障分析与排除第9-10周：实践教学环节第11-12周：课程案例分析及总结教材章节关联：《电力拖动与控制》第1章：电力拖动基本原理《电力拖动与控制》第2章：控制电路原理与分析《电力拖动与控制》第3章：电力拖动与控制电路设计《电力拖动与控制》第4章：故障分析与排除《电力拖动与控制》第5章：实践环节及案例分析三、教学方法为了提高教学效果，激发学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：教师通过系统讲解电力拖动与控制的基本理论、原理和关键技术，使学生掌握课程的核心知识。
《电力拖动与控制专题》接触器km中间继电器ka图形文字符号不同接触器一般用于主电路，其触电电流不小于5a，有灭弧系统，继电器一般用于控制电路，触电电流不大于5a，无灭弧系统。
2.电动机出现哪些故障应立即停机处理。
（1）电动机或起动装置内冒烟或有火花；（2）发生人身事故；（3）剧烈振动；（4）所带动的机械设备损坏；（5）转速急剧减小，同时电动机急速发热；（6）轴承温度超过允许值；（7）电动机单向运转或电流超过允许值等。
3.自锁互锁双重联锁含义及作用自锁：即依靠接触器自身的辅助触点而使其线圈保持通电的现象，作用：保持电路的通路互锁：即接触器将常闭触点串在对方的线圈电路中，作用：让两只接触器不能同时得电，防止电源短路。
双重联锁：在电器互锁的基础上，采用复合按钮，用起动按钮的常闭触点构成按钮互锁而形成的双重联锁电路。
作用：形成具有电气、按钮双重互锁的正反转控制电路。
4.安装电气控制线路中总结了哪些经验（1）按照原理图接线，接线过程中注意工艺特点，“横平竖直不搭桥”（2）每做一条线，就在图上标一个记号，反复核对，避免漏接、错接、重复接线。
（3）接好线路后，对照原理图，接线图逐线核查，并检查端子接线处是否牢靠，排除虚接故障。
（4）然后用万用表测试通断，看电路是否接好5.画出电气互锁正反转电路图、双重联锁正反转控制电路图6.三相异步电动机起动特点：分为直接起动和降压起动，降压起动分为：星-三角降压起动、自耦变压器降压起动、沿边三角形降压起动。
起动电流要小，以减小对电网的冲击，起动转矩要大，以加速起动过程，缩短起动时间。
7.工作中通过什么什么手段来检测电动机运行状况8.电机是利用电磁感应原理工作的机械，是生产传输分配及应用电能的主要设备。
电机按功能分可分为发电机、电动机、变压器和控制电机四大类。
按电源电流的不同，可分为直流电机和交流电机。
电力拖动系统是用电动机来拖动机械运行的系统。
电力拖动系统包括电动机、传动机构、生产机械、控制设备和电源（框图p1）直流电动机的基本结构。
定子和转子，定子由主磁极、机座、换向磁极、电刷装置、和端盖组成，端盖起支撑作用。
直流电动机的转子又叫电枢，由电枢铁心、电枢绕组、换向器、电机转轴和轴承等组成。
电力变压器是利用电磁感应原理，在频率不变的基础上将电压升高或降低，以利于电力的输送、分配和使用，作用：变压、变流、变阻抗、传送电能。
变压器的工作原理。
在闭合铁心上，绕有两个互相绝缘的绕组，和电源连接的一侧叫一次绕组，输出电能的一侧叫二次绕组。
e1/e2=n1/n2约等于u1/u2变压器的结构包括器身、油箱、冷却装置、保护装置、出线装置和变压器油。
步进电动机是一种用电脉冲信号进行控制，并将电脉冲信号转换成相应的角位移或直线位移的执行器。
也称为脉冲电动机。
电气制动：电气制动是利用电磁转矩与转速方向相反的制动原理制动的，其方法有：反接制动，能耗制动，回馈制动。
三相异步电动机的调速：变极调速、变频调速、改变转差率调速n=n1（1-s）=60f1（1-s）/p低压电器的定义：凡是对电能的生产、输送、分配使用起控制、调节、检测、转换及保护的电工器械都可称之为电器。
用于交流50hz额定电压1200v以下，直流额定电压1500v以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
多点控制线路：在两个及以上的地点根据实际情况设置控制按钮，在不同地点可以进行相同的控制，两组按钮连接方法是：常开的起动按钮要并联，常闭的停止按钮要串联，这个原则对多个地点的控制同样适用。
在生产实践中常常要求控制生产机械的各个运动部件的电动机之间能够按顺序工作，因此在控制电路中，就要反映出多台电动机之间的起动顺序和停止顺序，这就是顺序控制。
变极调速常用的方法是通过改变定子绕组的连接方式构成的双速电动机，双速电动机在绕组极数改变后其相序和原来的相反，所以在变极的同时将改变三相绕组电源的相序，以保持电动机在低速和高速的转向相同。
双速电动机的控制线路伺服电动机可以把输入的电压信号变换成电动机轴上的角位移和角速度等机械信号输出，按照控制电压分为交流伺服和直流伺服直流伺服电动机的控制电源为直流电压，按照功能可分为。
普通型直流伺服电动机、盘形电枢直流伺服电动机、空心杯直流伺服电动机和无槽直流伺服电动机等几种。
直流伺服电动机实际上为一台他励直流电动机，其励磁绕组由外施恒压的直流电源励磁或永磁磁极。
他励直流电动机的起动、调速与制动：一般直流电动机不允许直接起动，为了限制起动电流，他励直流电动机通常采用电枢回路串电阻起动或降低电枢电压起动，可采用机械调速和电气调速二者配合起来调速。
改变传动机构速比的方法称为机械调速，改变电动机参数的方法称为电气调速。
如果机械特性不变，因负载变化而引起电动机转速的改变，则不能称为调速。
接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断、交直流主电路，并可实现远距离控制，主要用来控制电动机。
文字符号为：km，分为交流接触器和直流接触器交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
三相异步电动机的额定值：额定电压un（v）：额定工作状态时，加在定子绕组上的线电压额定电流in（a）：额定工作状态时，流入定子绕组的线电流额定转速nn（r/min）：额定工作状态时，电动机转速额定频率fn（hz）：电动机定子侧电压的频率三相异步电动机按转子结构可分为。
笼型和绕线型转子异步电动机两大类；按机壳防护形式，笼型异步电动机可分为防护式、封闭式、开启式；按冷却方式分为自冷式、自扇冷式、管道通风式、液体冷却式。
继电器含义、作用、分类。
继电器是一种根据电或者非电信号的变化来接通或断开小电流（小于5a）控制电路的自动控制电器，不安装灭弧系统。
用于控制电路中。
按输入信号分为。
电流继电器、电压继电器、时间继电器、热继电器以及温度压力速度继电器等等。
按工作原理分为：电磁式继电器、感应式继电器、电动式继电器、电子式继电器等。
按输出形式分为：有触点和无触点两类。
第二篇：电机与电力拖动《电机与电力拖动》复习题备注：1.请考生自带计算器；2.计算题只有答案以零分计。
一、试说明他励直流电动机的起动方法及其特点。
二、试说明变压器并联运行的条件。
三、电压变化率Δu%和阻抗电压uk有什么联系。
uk的大小决定于哪些因素。
uk的大小对变压器运行的影响如何。
四、一台三相异步电动机，如果把转子抽掉，而在定子绕组上加三相额定电压，会产生什么后果。
五、一台八极异步电动机电源频率ƒ=50hz，额定转差率sn=0.04，试求额定转速nn。
六、一台单相变压器，额定容量sn=1000kva，额定电压u1n／u2n=60／6.3kv，额定频率ƒ=50hz，归算至高压侧的zk=61＋j205Ω，p0=5000w，pkn=16950w。
求：（1）阻抗电压uk；（2）额定负载且cosψ2=0.8（滞后）时的电压调整率；（3）cos ψ2=0.8（滞后）时的最高效率。
七、如果一对自整角机定子绕组的一根连接线接触不良或脱开，试问是否能同步转动。
八、一台直流发电机的额定数据为。
pn=100kw，un=230v，nn=2850r/min，ηn=85%，试求该发电机的额定电流in及额定输入功率p1n。
九、如果一台并励发电机不能建立电压时，检查的方法是什么。
十、试说明变压器的效率在什么样的情况下达到最大值，这个最大值是如何得到的。
十一、三相异步电动机能在低于额定电压下长期运行吗。
为什么。
十二、三相异步电动机的定、转子铁芯如用非磁性材料制成，会产生什么后果。
十三、拆换异步电动机的定子绕组时，若把每相的匝数减少，则气隙中的每极磁通与磁密数值将怎样变化。
十四、异步电动机为什么又称为感应电动机。
十五、一台六极直流电机，1200r/min，74槽，每槽4个元件边，单匝元件，单叠绕组，每极磁通为1.38×10-2wb，电枢电流为120a，求其电磁转矩及电枢电动势。
十六、一台直流电动机的额定数据为。
pn=17kw，un=220v，nn=1500r/min，ηn=83%，试求该电动机的额定电流in及额定输入功率p1n。
十七、一台他励直流电机并联于u=220v电网上运行，单波绕组，已知p=2，n=372（电枢总导线数），n=1500r/min，每极磁通为φ=1.1×10-2wb，电枢回路总电阻ra=0.208Ω，pfe=362w，pΩ=204w，忽略附加损耗。
试求。
a）b）此直流电机是发电机还是电动机。
电磁转矩、输入功率和效率各为多少。
十八、一台他励直流电动机的额定数据为。
pn=7.5kw，un=220v，in=39.8a，nn=1500r/min，试计算并绘制其固有机械特性。
十九、一台四极直流发电机是单叠绕组，每极磁通为 3.79×10-2wb，电枢总导线数为152根，转速为n=1200r/min，求电机的空载电动势。
若改为单波绕组，其他条件不变，问空载电动势为230v 时，电机的转速应是多少。
二十、一台三相异步电动机pn=60kw，nn=577r/min，cosψn=0.77，ηn=88.5%，试求在额定线电压为380v时的额定电流in。
二十一、一台三相异步电动机的输入功率8.6kw，定子铜耗为425w，铁耗为210w，转差率为s=0.034，试计算电动机的电磁功率、转子铜耗及机械损耗。
二十二、某台直流发电机的额定数据为。
pn=90kw，un=230v，nn=1450r/min，ηn=89.6%，试求该发电机的额定电流in。
二十三、一台四极直流电动机，单叠绕组，额定转速nn=1460r/min，36槽，每槽6个元件边，每极磁通为2.2×10-2wb，问电枢电流为800a时，求其电磁转矩。
二十四、电动机的电磁转矩是驱动性质的转矩，电磁转矩增大时，转速似乎应该上升，但从直流电动机的转矩及转速特性来看，电磁转矩增大时，转速反而下降，这是什么原因。
二十五、并励直流电动机在运行时若励磁绕组断线，会出现什么后果。
二十六、三相异步电动机，额定功率pn=55kw，额定电压un=380v，额定电流in=119a，额定转速nn=570r/min，额定功率因素cosψn=0.89，求同步转速、极对数、额定负载时的效率和转差率。
已知电网频率为50hz。
二十七、某台直流电动机的额定数据为。
pn=10kw，un=220v，nn=1500r/min，ηn=88.6%，试求该电动机额定运行时的输入功率p1及额定电流in。
二十八、有一台三相变压器，额定容量sn=50kva，高压侧额定电压u1n=10kv，低压侧额定电压u2n=400v，高低压绕组都接成星形，试求高低压侧的额定电流i1n和i2n。
二十九、某台直流发电机为单叠绕组，每极磁通为3.5×10-2wb，电枢总导线为152根，转速为1200r/min，求电机的空载电动势。
