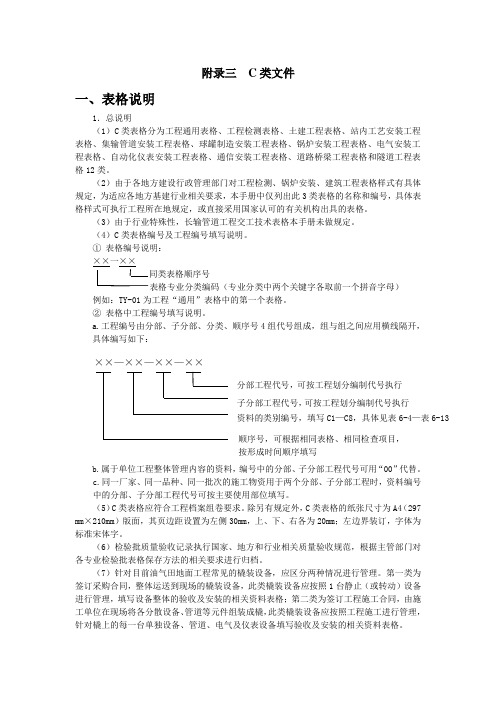

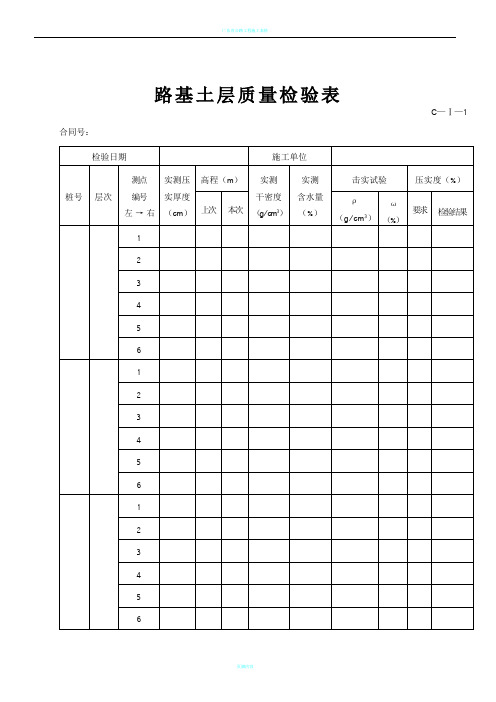

附录三 C 类文件一、表格说明1.总说明(1)C 类表格分为工程通用表格、工程检测表格、土建工程表格、站内工艺安装工程表格、集输管道安装工程表格、球罐制造安装工程表格、锅炉安装工程表格、电气安装工程表格、自动化仪表安装工程表格、通信安装工程表格、道路桥梁工程表格和隧道工程表格12类。
(2)由于各地方建设行政管理部门对工程检测、锅炉安装、建筑工程表格样式有具体规定,为适应各地方基建行业相关要求,本手册中仅列出此3类表格的名称和编号,具体表格样式可执行工程所在地规定,或直接采用国家认可的有关机构出具的表格。
(3)由于行业特殊性,长输管道工程交工技术表格本手册未做规定。
(4)C 类表格编号及工程编号填写说明。
① 表格编号说明: ³³一³³同类表格顺序号表格专业分类编码(专业分类中两个关键字各取前一个拼音字母) 例如:TY-01为工程“通用”表格中的第一个表格。
② 表格中工程编号填写说明。
a.工程编号由分部、子分部、分类、顺序号4组代号组成,组与组之间应用横线隔开,具体编写如下:b.属于单位工程整体管理内容的资料,编号中的分部、子分部工程代号可用“00”代替。
c.同一厂家、同一品种、同一批次的施工物资用于两个分部、子分部工程时,资料编号中的分部、子分部工程代号可按主要使用部位填写。
(5)C 类表格应符合工程档案组卷要求。
除另有规定外,C 类表格的纸张尺寸为A4(297 mm ³210mm )版面,其页边距设置为左侧30mm ,上、下、右各为20mm ;左边界装订,字体为标准宋体字。
(6)检验批质量验收记录执行国家、地方和行业相关质量验收规范,根据主管部门对各专业检验批表格保存方法的相关要求进行归档。
(7)针对目前油气田地面工程常见的橇装设备,应区分两种情况进行管理。
第一类为签订采购合同,整体运送到现场的橇装设备,此类橇装设备应按照1台静止(或转动)设备进行管理,填写设备整体的验收及安装的相关资料表格;第二类为签订工程施工合同,由施工单位在现场将各分散设备、管道等元件组装成橇,此类橇装设备应按照工程施工进行管理,针对橇上的每一台单独设备、管道、电气及仪表设备填写验收及安装的相关资料表格。
