施工图纸考试题

建筑施工考试题库及答案一、单选题1. 施工图纸是施工过程中的主要依据，其主要包括哪些内容？A. 施工方案B. 施工组织设计C. 施工图纸及施工说明D. 施工进度计划答案：C2. 施工现场的安全标志应设在哪些位置？A. 施工现场的入口处B. 施工现场的各个角落C. 施工现场的显眼位置D. 施工现场的任何位置答案：C3. 建筑施工中，混凝土的养护时间通常为多少天？A. 3天B. 7天C. 14天D. 21天答案：C4. 施工现场的临时用电应符合哪些要求？A. 无特殊要求B. 必须符合国家相关标准C. 根据施工单位自行规定D. 根据施工进度调整答案：B5. 施工中，脚手架的搭建应遵循哪些原则？A. 随意搭建B. 根据施工需要搭建C. 必须符合安全规范D. 根据施工人员的习惯搭建答案：C二、多选题6. 建筑施工中，哪些因素会影响混凝土的强度？A. 水泥品种B. 骨料质量C. 混凝土的配合比D. 混凝土的养护条件答案：ABCD7. 施工现场的安全管理措施包括哪些方面？A. 制定安全操作规程B. 定期进行安全检查C. 配备必要的安全防护设备D. 进行安全教育培训答案：ABCD8. 施工中，哪些行为属于违规操作？A. 无证上岗B. 酒后作业C. 擅自改变施工方案D. 忽视安全警示答案：ABCD9. 施工现场的环境保护措施包括哪些方面？A. 减少施工噪音B. 控制施工扬尘C. 合理处理施工废弃物D. 减少施工对周围环境的影响答案：ABCD10. 施工中，哪些因素会影响施工进度？A. 施工方案的合理性B. 施工人员的技能水平C. 天气条件D. 施工材料的供应情况答案：ABCD三、判断题11. 施工现场的临时用电线路可以随意架设。

（错误）12. 施工图纸的变更必须经过设计单位的同意。

（正确）13. 施工现场可以不设置安全警示标志。

（错误）14. 施工人员在作业时可以不佩戴安全帽。

（错误）15. 施工单位在施工过程中可以自行决定是否进行安全教育培训。

建筑制图考试试题一、选择题（每题 2 分，共 40 分）1、在建筑制图中，通常用来表示可见轮廓线的线型是（）A 粗实线B 中实线C 细实线D 虚线2、建筑平面图中，外墙尺寸一般标注三道，最外一道是（）A 总尺寸B 轴线尺寸C 细部尺寸D 不确定3、国家标准规定，汉字的字高不应小于（）A 25mmB 35mmC 5mmD 7mm4、在建筑剖面图中，被剖切到的主要构配件的轮廓线应采用（）绘制。

A 粗实线B 中实线C 细实线D 虚线5、建筑详图常用的比例有（）A 1:50B 1:20C 1:10D 以上都是6、建筑总平面图中，新建房屋的轮廓线用（）绘制。

A 粗实线B 中实线C 细实线D 虚线7、标高符号的三角形为等腰直角三角形，其高约为（）A 3mmB 5mmC 6mmD 8mm8、指北针圆的直径宜为（）A 18mmB 24mmC 30mmD 以上都不对9、在建筑立面图中，门窗洞口的高度尺寸应标注在（）A 立面图上B 剖面图上C 平面图上D 详图上10、建筑制图中，尺寸起止符号一般用（）A 中粗斜短线B 细斜短线C 箭头D 以上都可以11、以下哪种比例不是建筑平面图常用的比例（）A 1:50B 1:100C 1:200D 1:512、建筑剖面图的剖切位置应选择在（）A 复杂部位B 有代表性的部位C 任意部位D 以上都不对13、建筑平面图中，指北针一般画在（）A 底层平面图B 标准层平面图C 顶层平面图D 任意平面图14、房屋建筑制图统一标准中规定，A2 图纸的幅面尺寸是（）A 420×594B 594×841C 297×420D 210×29715、建筑详图的索引符号，圆的直径应为（）A 8mmB 10mmC 12mmD 14mm16、建筑平面图中，剖到的砖墙图例应画成（）A 粗实线B 中实线C 细实线D 涂黑17、水平投影图反映形体的（）A 上下、左右B 前后、左右C 上下、前后D 不确定18、建筑立面图不能用（）命名。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）...A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧...41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。

建筑工程施工设计考试题库一、选择题1. 下列哪种工程材料是建筑施工中必不可少的？A. 金属材料B. 木材C. 玻璃D. 土壤2. 土方工程是指？A. 处理土石方的工程B. 处理土壤固化的工程C. 处理土壤污染的工程D. 处理土壤排水的工程3. 在建筑工程中，施工单位的主要职责是？A. 策划和设计工程方案B. 安装建筑材料C. 组织施工作业D. 进行工程测量4. 建筑工程施工中，哪一个不是施工现场必备的设施？A. 施工机械B. 电力设备C. 维修工具D. 劳动保护用品5. 施工合同中的“开工日期”是指？A. 施工单位开始施工的日期B. 设计单位开始设计的日期C. 竣工验收的日期D. 合同签订的日期6. 建筑工程中的“静载”是指？A. 不同于地面移动载荷的载荷B. 长期施加在构件上的载荷C. 施加在构件上的动态载荷D. 同一个位置上的单一载荷7. 建筑工程中使用的“混凝土”是？A. 融化石灰石、黏土和砂的矿物B. 水泥、砂、石子和水的混合物C. 铁、碳和其他金属的混合物D. 石膏和水的混合物8. 建筑工程中的“钢筋”是？A. 碳素合金制成的钢材B. 硅的合金制成的钢材C. 钨钢和硬质合金制成的钢材D. 铁和碳的合金9. 在建筑施工中，“楼板”是指？A. 用于支撑上部结构的平面部分B. 用于固定楼梯的部分C. 用于加固地基的部分D. 用于固定门窗的部分10. 下列哪种工程是建筑施工中常见的专业工程？A. 环境工程B. 电气工程C. 农业工程D. 水利工程二、填空题11. 建筑工程施工常见的三大单位是设计单位、施工单位和_________单位。

12. 施工图纸中的“结构图”主要是针对建筑的________结构展开设计。

13. 建筑材料中常见的玻璃种类有普通玻璃、_________玻璃和夹层玻璃。

14. 土方工程中是以_________为单位进行工程量计算。

15. 施工单位在工程上必须遵守的相关法规是《建筑法》和《建设工程质量安全监督条例》以及各级国家强制性的建设工程____________。

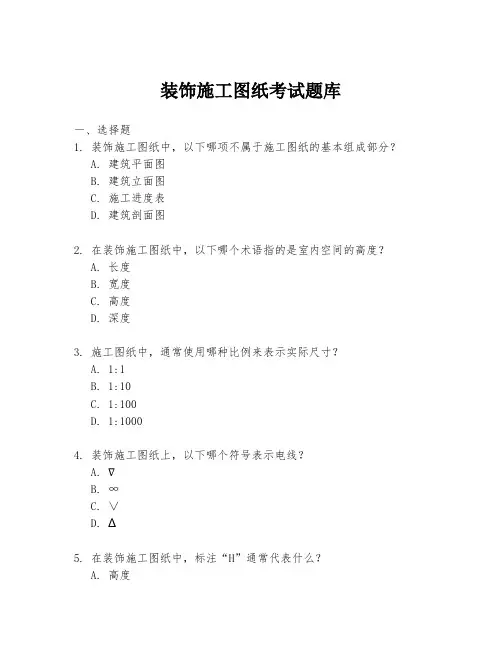

装饰施工图纸考试题库一、选择题1. 装饰施工图纸中，以下哪项不属于施工图纸的基本组成部分？A. 建筑平面图B. 建筑立面图C. 施工进度表D. 建筑剖面图2. 在装饰施工图纸中，以下哪个术语指的是室内空间的高度？A. 长度B. 宽度C. 高度D. 深度3. 施工图纸中，通常使用哪种比例来表示实际尺寸？A. 1:1B. 1:10C. 1:100D. 1:10004. 装饰施工图纸上，以下哪个符号表示电线？A. ∇B. ∞C. ∨D. ∆5. 在装饰施工图纸中，标注“H”通常代表什么？A. 高度B. 横梁C. 横截面D. 横墙二、判断题6. 装饰施工图纸中的每一个细节都需要严格按照图纸施工。

（）7. 施工图纸中的尺寸标注可以随意更改，不影响施工质量。

（）8. 施工图纸上的符号和图例是通用的，不需要特别说明。

（）9. 施工图纸的审核是施工前的重要环节，可以省略。

（）10. 施工图纸中的材料标注应详细到品牌和型号。

（）三、简答题11. 请简述装饰施工图纸的主要作用。

12. 请列举出装饰施工图纸中常见的几种图示符号，并解释其含义。

13. 描述施工图纸中常见的尺寸标注方法。

14. 解释在施工图纸中“轴线”的概念及其重要性。

15. 阐述施工图纸审核的重要性及其主要审核内容。

四、计算题16. 如果施工图纸上标注的房间长度为4000mm，比例为1:50，请计算出实际房间的长度。

17. 假设施工图纸上标注的门高为1500mm，比例为1:100，请计算出实际门的高度。

18. 给定一个房间的平面图，其长为6000mm，宽为4000mm，比例为1:200，计算房间的实际面积。

五、案例分析题19. 某装饰施工项目中，施工队在没有完全理解施工图纸的情况下开始施工，导致施工错误。

请分析可能产生的后果，并提出预防措施。

20. 描述一个施工图纸审核过程中发现的问题，并解释如何通过图纸审核避免此类问题的发生。

六、论述题21. 论述施工图纸在装饰施工中的重要性，并举例说明。

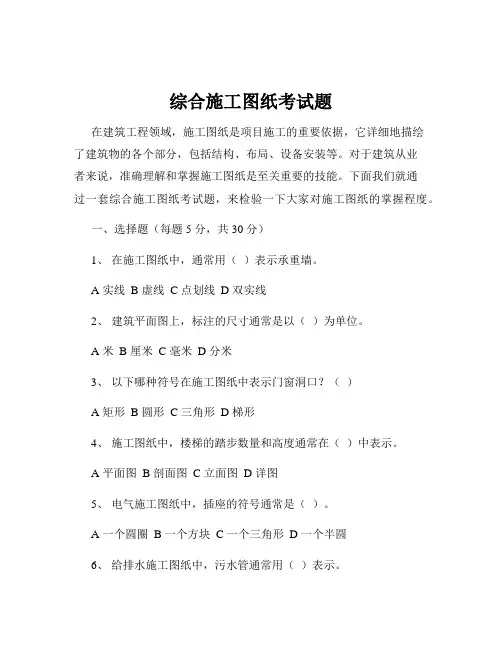

综合施工图纸考试题在建筑工程领域，施工图纸是项目施工的重要依据，它详细地描绘了建筑物的各个部分，包括结构、布局、设备安装等。

对于建筑从业者来说，准确理解和掌握施工图纸是至关重要的技能。

下面我们就通过一套综合施工图纸考试题，来检验一下大家对施工图纸的掌握程度。

一、选择题（每题 5 分，共 30 分）1、在施工图纸中，通常用（）表示承重墙。

A 实线B 虚线C 点划线D 双实线2、建筑平面图上，标注的尺寸通常是以（）为单位。

A 米B 厘米C 毫米D 分米3、以下哪种符号在施工图纸中表示门窗洞口？（）A 矩形B 圆形C 三角形D 梯形4、施工图纸中，楼梯的踏步数量和高度通常在（）中表示。

A 平面图B 剖面图C 立面图D 详图5、电气施工图纸中，插座的符号通常是（）。

A 一个圆圈B 一个方块C 一个三角形D 一个半圆6、给排水施工图纸中，污水管通常用（）表示。

A 实线B 虚线C 粗实线D 粗虚线二、填空题（每题 5 分，共 30 分）1、建筑施工图纸中，指北针通常绘制在（）图上。

2、结构施工图中，梁的配筋信息一般在（）图中表示。

3、建筑剖面图中，剖切符号一般标注在（）图上。

4、暖通施工图纸中，风管的管径通常标注在（）上。

5、施工图纸中，比例 1:100 表示图上 1 厘米代表实际（）厘米。

6、建筑总平面图中，新建建筑物轮廓用（）线绘制。

三、简答题（每题 10 分，共 40 分）1、简述建筑平面图的主要内容和作用。

答：建筑平面图主要包括建筑物的墙、柱、门窗、楼梯、卫生间、厨房等的布局和位置。

它还会标注房间的名称、尺寸、门窗的位置和尺寸等信息。

作用在于能清晰地展示建筑物在水平方向上的布局和各部分之间的关系，为施工人员提供施工依据，帮助他们确定建筑物的位置、尺寸和结构，进行施工放线、砌墙、安装门窗等工作。

2、解释结构施工图中钢筋标注“Φ20@200”的含义。

答：“Φ20”表示钢筋的直径为 20 毫米，“＠200”表示钢筋的间距为200 毫米。

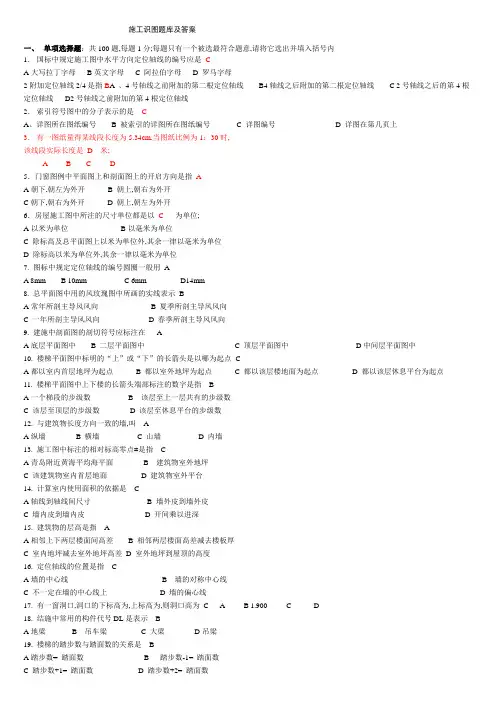

施工识图题库及答案一、单项选择题：共100题,每题1分;每题只有一个被选最符合题意,请将它选出并填入括号内1．国标中规定施工图中水平方向定位轴线的编号应是CA大写拉丁字母B英文字母 C 阿拉伯字母 D 罗马字母2附加定位轴线2/4是指B A 、4号轴线之前附加的第二根定位轴线B4轴线之后附加的第二根定位轴线 C 2号轴线之后的第4根定位轴线D2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是CA、详图所在图纸编号 B 被索引的详图所在图纸编号 C 详图编号 D 详图在第几页上3．有一图纸量得某线段长度为5.34cm,当图纸比例为1：30时,该线段实际长度是 D 米;A B C D5．门窗图例中平面图上和剖面图上的开启方向是指AA朝下,朝左为外开 B 朝上,朝右为外开C朝下,朝右为外开 D 朝上,朝左为外开6．房屋施工图中所注的尺寸单位都是以C为单位;A以米为单位B以毫米为单位C 除标高及总平面图上以米为单位外,其余一律以毫米为单位D 除标高以米为单位外,其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用AA 8mmB 10mmC 6mm D14mm8. 总平面图中用的风玫瑰图中所画的实线表示BA常年所剖主导风风向 B 夏季所剖主导风风向C 一年所剖主导风风向D 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在 AA底层平面图中 B 二层平面图中 C 顶层平面图中D中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点CA都以室内首层地坪为起点 B 都以室外地坪为起点 C 都以该层楼地面为起点 D 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指 BA一个梯段的步级数 B 该层至上一层共有的步级数C 该层至顶层的步级数D 该层至休息平台的步级数12. 与建筑物长度方向一致的墙,叫 AA纵墙 B 横墙 C 山墙 D 内墙13. 施工图中标注的相对标高零点±是指 CA青岛附近黄海平均海平面 B 建筑物室外地坪C 该建筑物室内首层地面D 建筑物室外平台14. 计算室内使用面积的依据是 CA轴线到轴线间尺寸 B 墙外皮到墙外皮C 墙内皮到墙内皮D 开间乘以进深15. 建筑物的层高是指 AA相邻上下两层楼面间高差 B 相邻两层楼面高差减去楼板厚C 室内地坪减去室外地坪高差D 室外地坪到屋顶的高度16. 定位轴线的位置是指 CA墙的中心线 B 墙的对称中心线C 不一定在墙的中心线上D 墙的偏心线17. 有一窗洞口,洞口的下标高为,上标高为,则洞口高为C A B 1.900 C D18. 结施中常用的构件代号DL是表示 BA地梁 B 吊车梁 C 大梁D吊梁19. 楼梯的踏步数与踏面数的关系是 BA踏步数= 踏面数 B 踏步数-1= 踏面数C 踏步数+1= 踏面数D 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指CA竖直方向定位轴线间尺寸 B 纵向定位轴线间尺寸C 水平方向定位轴线间尺寸D 房间宽度方向间尺寸21. 墙上有一预留槽,标注的尺寸是300×400×120底距地面1.5m,该槽宽度为A A300 B 400 C 120 D1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的,其中11表示的是C A踏步数B 步级数 C 踏面数D踏面宽23. 建筑平面图的形成是 AA水平剖面图B 水平正投影图C 垂直剖面图D纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指CA施工坐标B 建筑坐标C 测量坐标D投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画C层A一层B 二层 C 三层 D 四层26. 施工图中总平面图常用的比例为 CA1：100 B 1：200 C 1：500 D 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾,竖直方向定位轴线为A -E,朝向是座北朝南,则立面图E-A轴应为AA西立面图 B 东立面图 C 南立面图 D 北立面图28. 施工图中的比例表示是指 CA图线：线型 B 实物：图形 C 图形： D 图形：线型29. 楼梯详图的图纸包括 AA平、剖面图、详图 B 平、剖面图 C 平、立面图、详图 D 详图30. 钢筋混凝土构件中的钢筋的保护层是指 CA钢筋的内皮至构件表面 B 钢筋的中心至构件表面C 钢筋的外皮至构件表面D 钢筋的内皮至构件内皮31. 基础埋置深度是指B 的垂直距离A室内地坪到基础底部 B 室外地坪到基础底部C 室外地坪到垫层底面D ±到垫层表面32. 结施中是钢筋的间距代号,其含义是AA钢筋相等中心距离 B 钢筋的外皮至外皮C 钢筋的内皮至内皮 D 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时,底层钢筋弯钩应是CA向下或向右B 向下或向右 C 向上或向左 D 向上或向右34. 在钢筋详图中,计算钢筋的设计长度是指 CA内皮尺寸 B 中-中 C 外皮尺寸D构件尺寸35. 有一梁长为3840mm,保护层25 mm,, 该梁的箍筋根数为CA18 B 19 C 20 D 2136. 有一预应力钢筋混凝土空心板构件详图中,配筋有“12Φb4”, 其中的“b”表示CA板的代号 B 钢筋级别代号 C 冷拔低碳钢丝 D 冷拉低碳钢丝37. 有一梁长3840mm,保护层为25mm,梁内受力筋为2Φ14的直筋,每根受力筋的下料长度应为CA3790mm B 3923mm C 3965mm D 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为 CA15 B 20 C 25 D 1039. 在结构平面图中6YKB336—2中“33”表示的是 CA板宽 B 板高 C 板跨 D 荷载等级40. 局部剖切索引符号所表示的剖视方向为BA剖切位置线一侧 B 引出线一 C 两侧都可以 D 粗短线一侧41. 墙上有一预留槽,标注的尺寸500×600×150底距地面1.5m,该槽高度为 BA500 B 600 C 150 D 1.5m42. 若某建筑物房间与卫生间的地面高差为,标准层高为,则该楼三层卫生间地面标高度应为BA B 7.180 C D43. 图中符号“-4×40”中的“-”是指 BA负号 B 扁钢、钢板代号 C 减号 D 数量44. 钢筋在构件中按其作用不同可分为 B 种类A4种 B 5种 C 6种 D 3种45. 在结构平面布置图中KB30—092表示板宽为 BA90mm B 900mm C 9m D 900cm46. 在建筑立面图中,应用的线型宽度共有 C 种A二种 B 三种 C 四种 D 五种47. 预应力钢筋混凝土是指 BA对钢筋预加压力 B 对混凝土预加压力C 对混凝土预加拉力D 对构件预加拉力48. 建筑平面图的常用比例为 DA1：500 B 1：20 C 1：1000 D 1：10049. 在建筑识图中一般应遵守的识图原则是 AA由总体到局部 B 由局部到总体C 由详图到总图D 有设备到建筑50.图纸上尺寸线应采用 BA粗实线 B 细实线 C 点划线 D 波浪线51.根据房屋建筑制图统一标准的规定,工程图纸可优先选用的幅面规格有C 种;A、3B、4C、5D、652.在每张施工图纸上,都应画出标题栏;标题栏的位置应位于图纸的D角,看图的方向与看标题栏的方向一致;A、左上B、右上C、左下D、右下53.工程图样上使用的线型按用途一般可分为C 种;A、4B、5C、6D、754.工程图样上所用的比例是指图中图形与其实物相对应的B 尺寸之比;A、角度B、线性C、长度D、宽度55.尺寸是图样的重要组成部分,尺寸是B 的依据;因此,标注尺寸必须认真细致,注写清楚,字体规整,完整正确;A、工程B、施工C、放线D、挖基坑56.尺寸起止符号一般应用中粗斜短线绘制,其倾斜方向应与尺寸界线成顺时针B 角,长度宜为2—3mm;A、300B、45 0C、90 0 D 、120 057.投影中心S在有限的距离内,形成锥状的投影线,所做出的空间形体的投影称为A ;A`中心投影B、平行投影C、正投影D、斜投影58.点的两面投影的连线,必垂直于相应的B ;A、投影面B、投影轴C、投影D、连线59.平行一个投影面而倾斜于另两个投影面的直线称为B;A投影面的垂直线B投影面的平行线C一般位置直线D水平线60.由曲面或由曲面和平面围成的立体称为 B ;A、棱柱体B、曲面体C、圆台体D、球体61.确定组合体中各基本形体之间相对位置的尺寸称为 B ;A、定性尺寸B、定位尺寸C、定量尺寸D总尺寸62.在轴测投影中,轴测轴与空间直角坐标轴单位长度之比称为 BA、变形值B、变形系数C、轴间角D、变形率63.凡标高的基准面是根据工程需要而自行选定的,这类标高称为B ;A、绝对标高B、相对标高C、基准标高D、起点标高64.定位轴线编号采用分子分母形式表示的定位轴线被称为 B ;A、主轴线B、附加定位轴线C、次轴线D、一般定位轴线65.如与被索引的图样不在同一张图纸内,应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的 B ;A、位置B、图纸号C、符号D、大小66.建筑平面图的外部尺寸一般在图形的下方或左侧注写C 尺寸;A、一道B、两道C、三道D、四道67.建筑物立面图是平行于建筑物各方向外表立面的 B ;A、剖面图B、正投影图C、断面图D、轴测图68.用钢筋混凝土振捣制成的梁、板、柱、基础等构件称为 C ;A钢筋构件B、混凝土构件C钢筋混凝土构件D素混凝土构件69.在制作钢筋混凝土构件时通过张拉钢筋对混凝土预加一定的压力,以提高构件的抗拉和抗裂性能的构件叫 B ;A钢构件B预应力钢筋混凝土构件C混凝土构件D素混凝土构件70.全部用钢筋混凝土构件承重的结构如单跨工业厂房称为C ;A、混合结构B、钢结构C、钢筋混凝土结构D、木结构71.钢筋混凝土现浇板中的受力钢筋需要标注它的直径和 B ;A、根数B、间距C、半径D、重量72.基础常见的型式主要有单独基础和 D ;A、独立基础B、杯形基础C、混合基础D、条形基础73.预应力钢筋混凝土空心板的代号为 A ;A、YKBB、KBC、BD、KXB96.能够表示出构件梁、板的平面布置与代号,从中了解构件的类型、搭设方向、构件尺寸及其与轴线的关系的图样称为 B ;A、结构详图B、结构平面布置图C、楼板图D、结构构件图97.用来确定新建房屋的位置和朝向,以及新建房屋与原有房屋周围地形、地物关系等的图样称为D ;A、建筑平面图B、剖面图C、立面图D、总平面图98. B 是建筑施工图的重要组成部分,它详细地表示出所画部位的构造形状、大小尺寸、使用材料和施工方法等;A、建筑平面图B、建筑详图C、建筑立面图D、建筑剖面图99.从 C 中可了解到房屋立面上建筑装饰的材料和颜色、屋顶的构造形式、房屋的分层和高度、屋檐的形式以及室内外地面的高差等;A、立面图B剖面图C立面图和剖面图D平面图100.房屋中的 A 都画有定位轴线,定位轴线是施工时定位放线和查阅图纸的依据;A、承重墙和柱B、墙C、柱D、板二. 多项选择题共60题,下列各题有两个或两个以上正确答案,请将正确答案选出并填入括号内;每小题2分,选对一个得分,错选本题不得分;1.建筑施工图按专业不同一般可分为ABCA建筑图 B 结构图 C 设备图 D 水电图2. 以下图纸中以米为单位的是AC DA建筑总平面图中的标高 B 建筑平面图中的尺寸C 建筑总平面图中的尺寸D 建筑详图中的构件尺寸3. 建筑剖面图的剖切符号中的编号所注数字应表示ABA)剖面图编号B 投影方向C轴线编号D 图纸编号4. 以下应采用细实线的是BCDA形体的主要轮廓线B 次要轮廓线C 尺寸线D 剖面线5. 楼梯的组成部分有ABCDA)梯段 B 休息平台 C 扶手 D 栏杆6. 图纸中能反映构造细部特征的图纸有BCA)总平面图 B 详图 C 局部剖面图 D 建筑平面图7. 钢筋在构件中按其所起作用不同可分为ABCA)受力筋 B 架力筋 C 分布筋D五金8. 形体在标注尺寸时应标注BCDA结构尺寸 B 定形尺寸C 定位尺寸D 总体尺寸E标志尺寸9. 外墙身剖面详图所包括的几个节点应是ABCDA)檐口 B 勒脚 C 屋面 D 楼梯10. 施工图中的竖直方向定位轴线编号中有几个字母不能用,它们是ACDAI B J C O D Z11. 建施中表示门窗的开启方向线可以是ABA)实线 B 虚线 C 点划线D双点划线12. 建筑详图的特点是ACDA)比例大 B 节点多 C 图示详尽 D 尺寸标注齐全13. 建筑总平面图中新建房屋的定位依据有BCDA根据指北针定位 B 根据原有的房屋定位C 根据坐标定位D 根据原有的道路定位14. 建筑详图常用的比例为BCDA)1：100 B 1：50 C 1：20 D 1：4015. 建筑立面图的命名方式有ACDA以朝向B 以门、窗C以轴线D以主要出入口及装修面16. 建筑剖面图的剖切位置通常应选择在BDA)卫生间B 楼梯间 C 厨房间 D 门窗洞口17. 能反映门窗洞口高度的图应是ABDA)立面图B 剖面图 C 平面图 D 建筑详图18. 定位轴线的编号应采用CDA)罗马字母B 希腊字母 C 阿拉伯数字D 拉丁字母19. 图标规定在建筑底层平面图上表示的室外配件有ABCDA雨水管 B 台阶C花地D散水20. 结构设计总说明中应表明的自然条件包括BDA)风荷载 B 地耐力 C 雪荷载 D 地下水位21. 现浇钢筋混凝土板的施工图纸包括ABCA)钢筋表 B 平面图 C 断面图 D 构件统计表22. 钢筋的表示方法中钢筋常用的搭接形式有BCDA45o钩的搭接B无弯钩的搭接C180o钩的搭接D90o钩的搭接23. 以下是钢筋混凝土承重构件中的有ACDA)楼梯 B 门窗 C 基础 D 梁24. 所有施工图所采用的投影方法有CDA)中心投影 B 平行投影 C 正投影 D 轴侧投影25. 建筑剖面图的形成是假想用一个剖切平面将形体切开,移去BCD 的部分,对剩下的形体进行正投影A剖切平面以后 B 剖切平面以前C 剖切平面以下D 剖切平面与视线之间26. 根据下例立体图和三面投影图,将其编号填在相应投影图的圆圈内7,1,4,527. 已知形体的两面投影,找出下例侧面投影图中正确的答案A,C28. 由ab c三个平面图分别找出对应的局部剖面图,并填入内,如有对应两个的,则填入两个符号;C AC BC29. 已知形体的两面投影,找出正确的第三投影ACD30.已知形体的两面投影,找出错误的第三投影ABD31.图样上的尺寸是由ABD 和尺寸数字组成;A、尺寸线B、尺寸界线C、尺寸起止线D、尺寸起止符号32.投影法可分为BC 两大类;A、正投影B、中心投影C、平行投影D、斜投影33.形体三面投影图的关系可概括为ABD ;A、长对正B、宽相等C、高相等D、高平齐34.在投影中,空间直线按它与投影面的不同位置,可分为ACD三种A投影面的平行线B铅垂线C投影面的垂直线D一般位置直线35.投影面垂直面可分为ACD 三种;A、铅垂面B、平行面C、正垂面D、侧垂面36.由若干平面围成的立体称为平面体,工程上常见的平面体有BCD 等;A、圆柱体B、棱柱体C、棱锥体D、棱台体37.为便于分析,按形体组合特点,可将组合体分为ABD ;A切割型B、综合型C、组合型D、叠加型38.组合体的尺寸可分为ABD ;A定量尺寸B、定位尺寸C、组合尺寸D、总尺寸39.轴测投影分为AC ;A、正轴测投影B、正二测投影C、斜轴测投影D、正三测投影40.剖面图的剖切方法要根据形体的内部和外部形状来选择,一般有ABCD 等四种;A、全剖面图B、阶梯剖面图C、半剖面图D、局部剖面图41.在画全剖面图时,要标注出ABC 等内容;A、剖切位置线B、投影方向线C、编号D、位置42.根据断面图布置位置不同,可将断面图分为ABD ;A、移出断面图B、重合断面图C、全断面图D、中断断面图43.房屋设计一般可分为AC 两个阶段;A、初步设计B、扩大初步设计C、施工图设计D、竣工图设计44.房屋施工图可分为ABD 等三部分;A、建筑施工图B、设备施工图C、空调施工图D、结构施工图45.房屋各专业施工图可分为AD 两部分;A、基本图B、平面图C、立面图D、详图46.建筑物各部分的高度用标高表示时有AB 两种;A、绝对标高B、相对标高C、起点标高D、基准标高47.首页图在中小型工程中统长由AB 两部分组成;A图纸目录B对该工程所做的设计与施工说明C门窗表D钢筋表48.建筑平面图中的尺寸一般分为AC 两部分;A、外部尺寸B、总体尺寸C、内部尺寸D、细部尺寸49.建筑平面图的数量可根据建筑物的复杂程度确定,一般应画出ABCD等部分的平面图A、底层B、标准层C、顶层D、屋顶50.建筑立面图的命名方法主要有ABC 三种;A、按立面主次命名B、按房屋的朝向命名C、按立面两端的轴线命名D、按出入口命名51.立面图中的标高尺寸通常只标出ABC 出入口地面、勒脚、大门口等处标高;A室外地坪B窗口C檐口D室内地坪52.建筑剖面图的剖切位置应选择在能显露出房屋内部结构和构造比较复杂、AB 的部位,并应通过门窗洞口的位置;若为多层房屋应选择在楼梯间和主要入口;A、有变化B、有代表性C、有楼板D、有平台53.建筑详图主要包括ABC 详图等;A、建筑构件B、建筑配件C、剖面节点D门窗54.房屋中的楼梯是由ABC 等组成;A、楼梯段B、平台C、栏杆或栏板D、斜梁55.楼梯详图一般由ABC 等详图组成;A、楼梯平面图B、楼梯剖面图C、踏步、栏杆D楼梯梁56.结构施工图主要用来作为施工放线、ABC 、设置预埋件、浇捣混凝土、安装梁、板、柱等构件,以及编制预算和施工组织计划等的依据;A、挖基槽B、支模板C、绑钢筋D、屋面排水57.配置在钢筋混凝土结构中的钢筋,按其所起的作用不同,分别称为ABCD和构造筋等;A、受力筋B、架立筋C、箍筋D分布筋58.对钢筋混凝土梁内的受力钢筋和架立钢筋需要标出钢筋的AC ;A、直径B、间距C、根数D级别59.钢筋混凝土梁构件详图包括钢筋混凝土梁的ABD ;A、立面图B、钢筋详图C、大样图D、断面图60.房屋设备施工图主要包括ACD 和电气照明等方面的工程图纸;A、室内给、排水B、楼梯详图C、采暖D、空调三．判断题共50题,每题1分;正确的在括号内打√,错误的在括号内打X1.建筑平面图是对房屋的水平正投影2.在建筑总平面图中,可以在房屋投影轮廓的右上角用黑圆点的个数或数字表示建筑物的层数3.一栋多层建筑物,应画出每一层建筑平面图4.房屋建筑施工图的“设施”,仅指电气施工图5.6.屋面的标高就是房屋的总高度7.在施工图中,标注尺寸数字单位一律以“毫米”为单位8.楼梯的踏步数与踏面数相等9.定位轴线就是墙体的中心线10.在平面图中标注的三道尺寸中外包尺寸就是外墙皮至外墙皮11.钢筋的保护层是指钢筋的中心至构件表面的距离12.楼梯扶手高度是指楼梯踏面至扶手中心的距离13.是钢筋相等中心距离的代号14.基础埋置深度是从室内±到基础底部的高度15.基础墙上的防潮层应设置在地面垫层范围内16.圈梁,构造柱均为钢筋混凝土构造,故其对房屋的作用相同17.计算房间的使用面积是指净尺寸18.在板的配筋平面图上要画出分布筋的布置19.局部剖面图的索引符号的引出线一侧为剖视方向20.结构平面布置图是采用镜像投影法绘制的21.图纸的幅面规格共有四种.从A0～A4为代号22.绝对标高就是指以青岛附近的黄海平均海平面为零点23.凡是采用多种材料组成的房屋习惯上都称做“混合结构”24.圈梁和构造柱都是起增强建筑物的整体稳定性作用的25.建筑剖面图只画被剖切的截面的实形26.符号“2L50×50”中所表示的型钢是等边角钢27.在基础平面图中,细实线表示基础边线28.地基是房屋的组成部分之一29.剖面图中的阶梯剖是属于全剖的特例30.半剖面图的形成是切去形体的二分之一后得到的31.半剖面图的画法规定,当对称中心线是竖直时,剖面图应画在左半边32.半剖面图的画法规定,表示外形的半边虚线不画33.阶梯剖是用两个平行的剖切平面切形体后投影得到的,规定转折处要画线34.施工图中定位轴线的圆圈直径为8毫米35.详图符号的圆圈直径为14毫米的细实线36.设备施工图中的给排水系统图用的是正等轴侧图37.正面斜轴侧就是指形体的正面不变形O1X1;O1Y1两个轴的变形系数相等38.制图中的基本形体包括平面立体和曲面立体39.组合体按其组成特点不同分为平面立体和曲面立体40.尺寸标注中完整的尺寸应包括：尺寸界线、尺寸线、尺寸起止符号41.三面投影图的投影特性是“三等关系”42.在三面投影图中,若一直线平行于V面,倾斜于面,则该直线称为正平线43.在三面投影图中,若一平面平行于V面,垂直于面,则该平面称为正平面44.基础平面图是采用的水平剖面图,其剖切位置是在室外地坪处45.施工图中标注的结构标高是构件不包括粉刷层的毛面标高46.在平面图中标注的定位轴线顺序,水平方向是从左至右,竖直方向是从上至下47.建筑剖面图一般应标注出建筑物被剖切到外墙的三道尺寸,即房屋的总高、层高、细部高度48.圈梁应搁置在门窗洞口的上部49.设置过梁时通常不用计算50.圈梁兼过梁时,过梁也不用计算51.一般位置直线在各投影面上的投影都倾斜于投影轴,三个投影的长度都大于线段的实长;52.正等测投影的轴间角为1350;53.断面图是剖面图的一部分,剖面图中包含断面图;54.由于房屋的形体庞大,房屋施工图一般都是用放大的比例画出的;55.房屋建筑平面图中,横向定位轴线的编号应用阿拉伯数字从右至左顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写;56.定位轴线的圆圈直径为10mm,索引符号的圆圈直径为8mm,指北针的圆圈符号直径为24mm;57.除标高和总平面图中的尺寸以米为单位外,其余尺寸单位均为毫米;58.建筑平面图实际上是一水平的全剖面图;59.一般在建筑平面图上的尺寸详图例外均为未装修的结构表面尺寸;60.建筑平面图中,横向定位轴线之间的尺寸称为开间尺寸,竖向定位轴线之间的尺寸称为进深尺寸;61.房屋建筑施工图的特点之一是多用各种图例符号来表示组成房屋的各种构、配件和建筑材料;62.屋顶平面图就是屋顶外形的水平投影图;63.建筑详图是建筑细部的施工图;64.楼梯的踏步数与踏面数相等;65.钢筋的保护层是指钢筋其外边缘到构件表面的距离;66.基础是在建筑物地面以下承受房屋全部荷载的构件;基础的型式一般取决于地基的情况;67.基础图是施工时在基地上放灰线、开挖基坑和砌筑基础的依据;68.基础详图一般采用基础的纵断面来表示,简称断面图;69.楼层结构平面布置图,是假想沿楼板顶面将房屋水平剖切后,所作的楼层的水平投影图;70.钢筋混凝土现浇板内受力钢筋的配筋方式主要有分离式和弯起式两种;71.在管道平面图中,各种管道不论在楼面地面之上或之下,一律视为可见,都用管道规定的图例线型画出;72.在室内排水系统中,为了疏通排水管道,在排水立管上,设置清扫口,在横支管起端安装检查口;73.室内污水排出管与庭院排水管道交接处应设检查井;74.供电进户线距离室外地坪高度应不低于4m;75.室内配电箱的供电半径一般为30m,配电箱的支线数量不宜过多,一般是6—9个回路;76.配电箱的安装常见的是明装与暗装两种;明装的箱底距地2m,暗装的箱底距地1.5m;77.从分配电箱引至电灯的供电线路称为支线或回路;78.水、暖、电工程的平面图和系统图多处是用图例表示的,其管线路布置与卫生器具设备的连接又都是示意性的;79.给水和排水工程施工图的看图顺序均顺水流方向进行;80.建筑工程图是用投影的方法来表达工程物体的形状和大小,按照国家工程建设标准有关规定绘制的图样;81.工程图样上的汉字,应写成长仿宋体,汉字的高度可以小于3.5mm;82.比例一般应标注在标题栏的比例栏内;必要时,可标注在视图名称的右侧或下方;83.图样上的尺寸单位均为毫米;84.正投影的特性有真实性、类似性、积聚性和缩小性;85.透视图是用斜投影的方法绘制的单面投影图;86.形体有上下、左右、前后六个方向,每个投影图可反映形体的四个方向;87.空间的两个点位于一条直线上,两点在投影线所垂直的投影面上的投影重合为一点,称此两点为重影点;88.由曲面围成的立体称为曲面体,如圆柱体、圆锥体、球体等;89.识读组合体投影图的要领是：必须将几个投影图联系起来看,必须掌握投影图上每条图线、每个线框的含义;90.识读组合体投影图的方法是形体分析法;91.镜像投影法中的镜面应平行于相应的投影面,镜像投影图应在图名后注写“镜像”二字;92.正等测图中的轴向变形系数两个为1,一个为;93.形体上平行与轴测投影面的平面,在轴测投影图中不反映实形;94.在剖面图和断面图中,要将被剖切的断面部分,画上材料图例表示材质;95.剖面图的剖切符号是由剖切位置线及剖视方向线组成;96.用两个或两个以上平行的剖切面剖切形体,所得的剖面图称为展开剖面图;97.画半剖面图时,一般把半个剖面画在图形垂直对称线的右侧或水平对称线的下侧;98.局部剖面图中的波浪线相当于断裂面的投影,因此,波浪线不得超出图形,波浪线在孔、洞处要断开;99.中断式的断面图不必标注剖切位置线及编号;100.全剖面图通常表达内外形状均复杂的形体;答案一、单项选择,二、多项选择B C,C D, B, C D, BCD , C , B C, C D, B C D, C D, B, C D, C D, C D, C D, D, B D, D, B CD, D, B C, C D, C D , D, C D, 1 4 5, C , 28.ca cb c, c d , bd, , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,三、判断题。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。

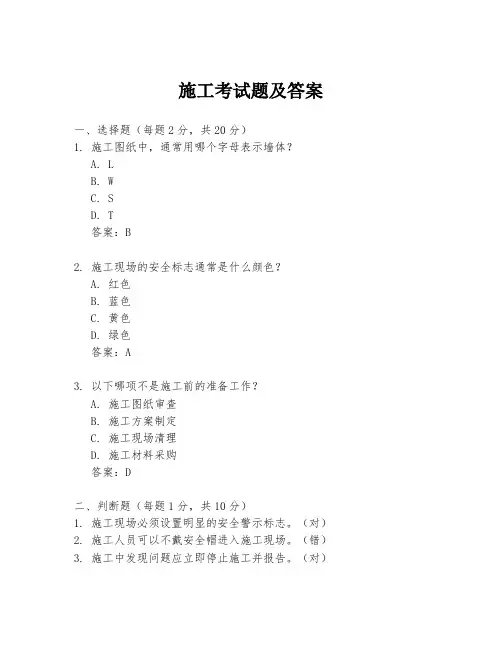

施工考试题及答案一、选择题（每题2分，共20分）1. 施工图纸中，通常用哪个字母表示墙体？A. LB. WC. SD. T答案：B2. 施工现场的安全标志通常是什么颜色？A. 红色B. 蓝色C. 黄色D. 绿色答案：A3. 以下哪项不是施工前的准备工作？A. 施工图纸审查B. 施工方案制定C. 施工现场清理D. 施工材料采购答案：D二、判断题（每题1分，共10分）1. 施工现场必须设置明显的安全警示标志。

（对）2. 施工人员可以不戴安全帽进入施工现场。

（错）3. 施工中发现问题应立即停止施工并报告。

（对）三、简答题（每题5分，共30分）1. 简述施工现场的“五防”措施是什么？答案：施工现场的“五防”措施包括：防火、防爆、防毒、防触电、防坍塌。

2. 施工中如何确保工程质量？答案：确保工程质量的方法包括：严格按照施工图纸和规范施工，使用合格的材料和设备，进行定期的质量检查，以及对施工人员进行专业培训。

四、案例分析题（每题15分，共30分）1. 某施工现场发生坍塌事故，导致人员伤亡。

请分析可能的原因及预防措施。

答案：可能原因包括：施工方案不当、支撑结构不足、施工材料不合格等。

预防措施包括：进行严格的施工方案审查，使用合格的支撑结构和材料，加强施工过程中的监控和管理。

2. 描述施工现场的环境保护措施。

答案：施工现场的环境保护措施包括：合理规划施工现场布局，减少噪音和粉尘污染，妥善处理施工废弃物，以及采取节能措施减少能源消耗。

五、论述题（每题10分，共10分）1. 论述施工现场安全管理的重要性及其实施要点。

答案：施工现场安全管理至关重要，它关系到施工人员的生命安全和工程的顺利完成。

实施要点包括：制定详细的安全管理计划，进行安全教育和培训，确保所有安全设备和措施到位，以及定期进行安全检查和风险评估。

请注意，以上内容仅为示例，实际施工考试的题目和答案会根据具体的考试要求和标准而有所不同。

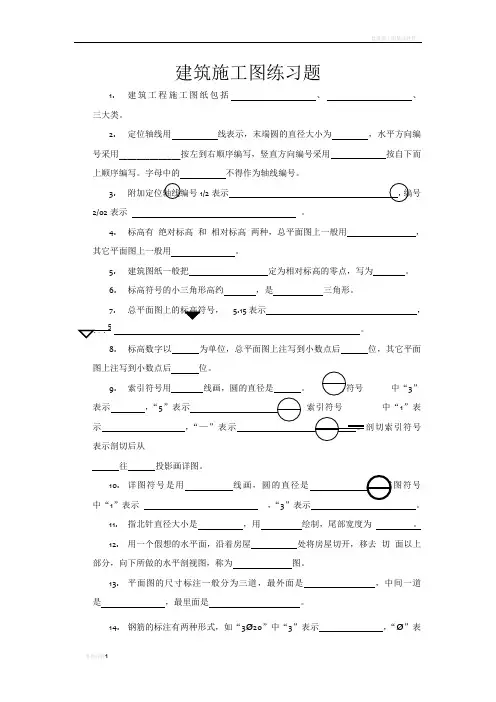

建筑施工图练习题1. 建筑工程施工图纸包括 、 、三大类。

2. 定位轴线用 线表示，末端圆的直径大小为 ，水平方向编号采用______________按左到右顺序编写，竖直方向编号采用 按自下而上顺序编写。

字母中的 不得作为轴线编号。

3.附加定位轴线编号1/22/02表示 。

4. 标高有 绝对标高 和 相对标高 两种，总平面图上一般用 ，其它平面图上一般用 。

5.建筑图纸一般把 定为相对标高的零点，写为 。

6.标高符号的小三角形高约 ，是 三角形。

8. 标高数字以 为单位，总平面图上注写到小数点后 位，其它平面图上注写到小数点后 位。

9. 索引符号用 线画，圆的直径是 。

中“3”表示 ，“5 中“1”表示 ， 表示剖切后从往 投影画详图。

10. 详图符号是用 线画，圆的直径是中“1”表示 ，“3”表示 。

11. 指北针直径大小是 ，用 绘制，尾部宽度为 。

12. 用一个假想的水平面，沿着房屋 处将房屋切开，移去 切 面以上部分，向下所做的水平剖视图，称为 图。

13. 平面图的尺寸标注一般分为三道，最外面是 ，中间一道是 ，最里面是 。

14. 钢筋的标注有两种形式，如“3ø20”中“3”表示 ，“ø”表示，“20”表示；又如“ø8@160”中“ø”表示，“8”表示，“@”表示，“160”表示。

15.建筑总平面图上，新建建筑用线表示，原有建筑用线表示，计划扩建建筑用线表示，拆除建筑用（上面带×）表示。

16..建筑详图分为。

17.钢筋按其作用可分为：。

18.比例一般注写在图名的。

（1）该平面图对称吗?（2）主卧室的开间是多少？（3）C3的洞口宽度，本层有扇。

（4）该建筑的层高为3米，卫生间地面标高比主卧室地面标高低60毫米，标出东边主卧室及卫生间标高。

（5）该建筑物的朝向，东西向的总尺寸为，南北向的总尺寸为。

（6）图中右下角的图例，称为，按“国际”规定，圆圈直径为，其中箭头的尾部宽为。

建筑工程制图复习题建筑工程制图是建筑学专业的一门基础课程，它通过绘制图纸的方式来表达建筑设计意图和技术要求，是建筑设计与施工的重要工具之一。

为了帮助大家复习建筑工程制图的知识，下面将提供一些复习题，希望对大家备考有所帮助。

一、选择题1. 图纸中常用的图形符号有：（）A. 圆形B.正方形C.三角形D. 全都有2. 标高尺的作用是：（）A. 测量建筑物的高度B. 绘制建筑物的标高线C. 记录建筑物的设计标高 D. 提供参考高度的工具3. 图纸上用来表示窗户的图形符号是：（）A. 斜线B. 实线方框C. 虚线方框D. 贴满颜色的方框4. 比例尺是用来表示图纸上各线段长度实际长度的比值关系的，其中"1:100"的比例尺表示：（）A. 图纸上的1cm表示实际长度为100mB. 图纸上的1cm表示实际长度为100cmC. 图纸上的1cm表示实际长度为1mD. 图纸上的1cm表示实际长度为1cm5. "立面图"是指：（）A. 建筑物从正面观察的图纸B. 建筑物从侧面观察的图纸C. 建筑物从俯视角度观察的图纸D. 建筑物从底面观察的图纸二、判断题1. 建筑工程制图的基本投影方法有平行投影和透视投影两种。

（）2. 效果图通过添加阴影效果来展示建筑物的外观效果。

（）3. 图纸比例尺是指图纸上各线段长度与实际长度的比值关系。

（）4. 建筑工程制图中的纵断面图是从上向下观察建筑物的剖面图。

（）5. 图纸上的标细尺寸是指最后装饰后的建筑物尺寸。

（）三、填空题1. 建筑工程制图的基本投影方法是__________。

2. 图纸上常用的标准图纸格式是__________。

3. 等轴测图有__________、__________和__________三种。

4. 图纸比例尺是用来表示图纸上各线段长度与__________的比值关系。

5. 平面图中表示窗户的图形符号是__________。

四、应用题1. 根据附图，标注图中A、B、C、D四个点的坐标。

给排水工程视图讲座复习资料一、考试题型：1 、图形名称对照完善题；选 10 题*2 分=20 分(要求：有提案名称的，有填图形符号的下述选 7)下述对照题填空选 3;二、问答题(选 4*15 分=60 分)1 、室内给水系统的分类和组成？2 、室内排水系统的分类和组成？3 、拿到一份工程施工图，我们先看什么？在看什么？4 、看工程图纸的注意事项有哪些？5 、国家计划委颁布有关建筑制图的国家标准有哪些(6 项)？6 、中水的水源组成及主要用途？三、给排水系统设计说明(完善整体缺失配件并说明安装意图 20 分)四、卷面创新分 (对全面整洁，字迹工整，文字说明不循规蹈矩合理的予以 10 分奖励)；2009.6.10 采购部：王方圆中水系统：水源(1) 冷却水(2)沐浴排水(3)盥洗排水(4)洗衣排水(5)厨房排水(6)厕所排水一、拿到一份图纸，我们先看什么？再看什么？1、先看设计总说明(至关重要) ，设计中涉及到的诸多问题，在施工总说明中有很好的体现，要看仔细总说明中的每个细节。

2、从大到小看(一套完整的图纸，是按图纸分类的顺序来向我们展现项目状况的，所以在看图时我们得有顺序。

先说建筑图：依次看总平面图，平面图，立面图，剖面图，详图。

做到对建筑项目大致了解。

其次是结构图：先看基础图，再看楼层屋顶层结构布置图，结构详图。

做到对建筑项目细部的认识。

) 3、结合想象看(看图的时候不论我们专不专业，在心里都要有一个三维的模型，通过想象在脑海中呈现出建筑物的整个外观，内部的各个布局的大致轮廓，做到心中有数按照从左至右，从下至上的方向看，图纸结合想象呈现建筑物的实际形状。

)4、其实识图很简单的 ,心里不要有恐惧感 ,你会很快入门的 !二、看图应该注意的事项有哪些？初学建工的同事 , 由于建工知识不全面在初看图纸的时候常常会遇到一些麻烦 ,致使无法准确了解并认识图纸要说明的建筑内容 ,归纳几点注意事项 ,希望能对大家有帮助 .拿到一份图纸，我们应该注意：1、首先要知道施工图的分类专业的分工不同，可分为建筑施工图、结构施工图和设备施工图。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为 2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）...A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（ C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为 A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧...41. 墙上有一预留槽，标注的尺寸500×600×150底距地面 1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为 3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母B）英文字母C)阿拉伯字母D)罗马字母2附加定位轴线2/4是指（B）A、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C)2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号B)被索引的详图所在图纸编号C)详图编号D)详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（D）米。

A)B)C)D)5．门窗图例中平面图上和剖面图上的开启方向是指（A）A朝下，朝左为外开B)朝上，朝右为外开C)朝下，朝右为外开D)朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位B)以毫米为单位C)除标高及总平面图上以米为单位外，其余一律以毫米为单位D)除标高以米为单位外，其余一律以毫米为单位7.图标中规定定位轴线的编号圆圈一般用（A）A)8mm B)10mm C)6mm D)14mm8.总平面图中用的风玫瑰图中所画的实线表示（B）A)常年所剖主导风风向B)夏季所剖主导风风向C)一年所剖主导风风向D)春季所剖主导风风向9.建施中剖面图的剖切符号应标注在（A）A)底层平面图中B)二层平面图中C)顶层平面图中D)中间层平面图中10.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（C）A)都以室内首层地坪为起点B)都以室外地坪为起点C)都以该层楼地面为起点D)都以该层休息平台为起点11.楼梯平面图中上下楼的长箭头端部标注的数字是指（B）A)一个梯段的步级数B)该层至上一层共有的步级数C)该层至顶层的步级数D)该层至休息平台的步级数12.与建筑物长度方向一致的墙，叫（A）A)纵墙B)横墙C)山墙D)内墙13.施工图中标注的相对标高零点±是指（C）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面D)建筑物室外平台14.计算室内使用面积的依据是（C）A)轴线到轴线间尺寸B)墙外皮到墙外皮C)墙内皮到墙内皮D)开间乘以进深15.建筑物的层高是指（A）A)相邻上下两层楼面间高差B)相邻两层楼面高差减去楼板厚C)室内地坪减去室外地坪高差D)室外地坪到屋顶的高度16.定位轴线的位置是指（C）A)墙的中心线B)墙的对称中心线C)不一定在墙的中心线上D)墙的偏心线17.有一窗洞口，洞口的下标高为，上标高为，则洞口高为（C）A)B)1.900C)D)18.结施中常用的构件代号DL是表示（B）A)地梁B)吊车梁C)大梁D)吊梁19.楼梯的踏步数与踏面数的关系是（B）A)踏步数=踏面数B)踏步数-1=踏面数C)踏步数+1=踏面数D)踏步数+2=踏面数20.房间的开间方向的尺寸是指（C）A)竖直方向定位轴线间尺寸B)纵向定位轴线间尺寸C)水平方向定位轴线间尺寸D)房间宽度方向间尺寸21.墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（A）A)300B)400C)120D)1.5m22.楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C）A)踏步数B)步级数C)踏面数D)踏面宽23.建筑平面图的形成是（A）A)水平剖面图B)水平正投影图C)垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C)A)施工坐标B)建筑坐标C)测量坐标D)投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层B)二层C)三层D)四层26.施工图中总平面图常用的比例为（C）A)1：100B)1：200C)1：500D)1：5027.若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A-E,朝向是座北朝南，则立面图E-A轴应为（A）A)西立面图B)东立面图C)南立面图D)北立面图28.施工图中的比例表示是指（C）A)图线：线型B)实物：图形C)图形：D)图形：线型29.楼梯详图的图纸包括（A）A)平、剖面图、详图B)平、剖面图C)平、立面图、详图D)详图30.钢筋混凝土构件中的钢筋的保护层是指（C）A)钢筋的内皮至构件表面B)钢筋的中心至构件表面C)钢筋的外皮至构件表面D)钢筋的内皮至构件内皮31.基础埋置深度是指（B）的垂直距离A)室内地坪到基础底部B)室外地坪到基础底部C)室外地坪到垫层底面D)±到垫层表面32.结施中@是钢筋的间距代号，其含义是（A）A)钢筋相等中心距离B)钢筋的外皮至外皮C)钢筋的内皮至内皮D)钢筋的外皮至内皮33.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（C）A)向下或向右B)向下或向右C)向上或向左D)向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（C）A)内皮尺寸B)中-中C)外皮尺寸D)构件尺寸35.有一梁长为3840mm,保护层25mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（C）A)18B)19C)20D)2136.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（C）A)板的代号B)钢筋级别代号C)冷拔低碳钢丝D)冷拉低碳钢丝37.有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（C）A)3790mm B)3923mm C)3965mm D)3840mm38.钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（C）A)15B)20C)25D)1039.在结构平面图中6YKB336—2中“33”表示的是（C）A)板宽B)板高C)板跨D)荷载等级40.局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧B)引出线一C)两侧都可以D)粗短线一侧41.墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（B）A)500B)600C)150D)1.5m42.若某建筑物房间与卫生间的地面高差为，标准层高为，则该楼三层卫生间地面标高度应为（B）A)B)7.180C)D)43.图中符号“-4×40”中的“-”是指（B）A)负号B)扁钢、钢板代号C)减号D)数量44.钢筋在构件中按其作用不同可分为（B）种类A)4种B)5种C)6种D)3种45.在结构平面布置图中KB30—092表示板宽为（B）A)90mm B)900mm C)9m D)900cm46.在建筑立面图中，应用的线型宽度共有（C）种A)二种B)三种C)四种D)五种47.预应力钢筋混凝土是指（B）A)对钢筋预加压力B)对混凝土预加压力C)对混凝土预加拉力D)对构件预加拉力48.建筑平面图的常用比例为（D）A)1：500B)1：20C)1：1000D)1：10049.在建筑识图中一般应遵守的识图原则是（A）A)由总体到局部B)由局部到总体C)由详图到总图D)有设备到建筑50.图纸上尺寸线应采用（B）A)粗实线B)细实线C)点划线D)波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（C）种。

室 内 施 工 图 画 法 试 题
考试时间：120分钟
学号： 姓名： 班级：
一、填空题。

（每空1分，共25分）
1. 室内装修设计中包含 、 、 、 、等相关文件。

2. A3和A4图纸的尺寸分别是 、 。

3.尺寸标注的组成： 、 、 、 。

4.室内装修平面布置图的内容有：
、 、 、 。

5.石材地面的种类有 、 、 等。

木材地面的种类有 、 。

6.踢脚板的高度一般为： 。

7.实木地板与强化木地板的安装方式不同之处主要在于： 。

8.墙面装修包含 、 、 、 等几种做法。

二、作图题。

（每空1分，共25分）
1. 内视符的画法
2. 标高的画法
3.绘制标注虚线、点化线和双折线。

4.分别用两种方法为半径为20mm 的圆标注半径和直径。

5.吊灯和壁灯的画法。

三、简答题。

1. 装修设计中包含那些基本图样？（10分）
2.天棚平面图的定义是什么？（10分）
3.天棚平面图的图示内容有哪些？（10分）
4.强化木地板的安装过程是怎样的？（5分）
5.天棚吊顶的施工过程是怎样的？（5分）
6.标准制图的字体是什么？为什么选用这种字体（10分）。
