DataMate 3000 系列空调产品一、显著特点小型精密空调Datamate 3000 系列机组采用了多项最先进技术，具有超常的可靠性和适应能力，机组按照高标准、高可靠设计制造，一天24小时，全年365天不间断运行设计，设计使用寿命为10年。

高标准部件保障了可靠、低维护长期运行能力，如机组配置的RS485串行智能接口，具有效屏蔽各种信号干扰,抵御强烈干扰对接口的冲击避免烧毁能力；工业级别涡旋式压缩机可承受500次液击。

针对基站环境特点和供电情况进行了专业的优化，DataMate 3000具有适应宽电压波动范围、宽室外环境波动范围的特点。

目前有7KW、12KW两个冷量系列共4个型号。

DataMate 3000 系列空调产品是Liebert品牌空调产品中的小冷量系列之一，生产地为深圳，主要关键部件由美国等地进口。

1、超宽输入电压适应范围：三相电380V输入，可适应380±25%电压波动也正常运行，很适合中国电网状况。

2、电源相序反接措施：当电源相序反接时，机组检测到相序情况，自动调整相序至正常，机组运行不受影响，正常制冷。

普通空调相序反接时不制冷或发出报警停机。

如果不发生报警，情况将十分危险，全封闭小型机房将温度越来越高，塑料部件熔化以至火警。

3、来电自启动，启动时间0~255秒可调。

4、高可靠高成本优惠价格：A、主电路板采用四层结构，回流焊工艺，多个接口，提供温湿度、火灾、烟感、漏水检测、智能监控等多种接口，功能强大，成本是普通空调的几倍；电路板输入电压采用48V，不存在烧损电路板的可能性，可靠性提高以倍计。

B、采用谷轮公司（Copeland）工业级别高效柔性涡旋压缩机，可经受500次以上液击；密封技术先进，长期运行磨合密封性能比初期使用时更好，不发生高低压串通，效能下降现象；电磁兼容性能优越，没有变频转子压缩机对电网的干扰现象，影响交换机的工作质量；如果不发生频繁起停，该型压缩机设计使用寿命为15年。

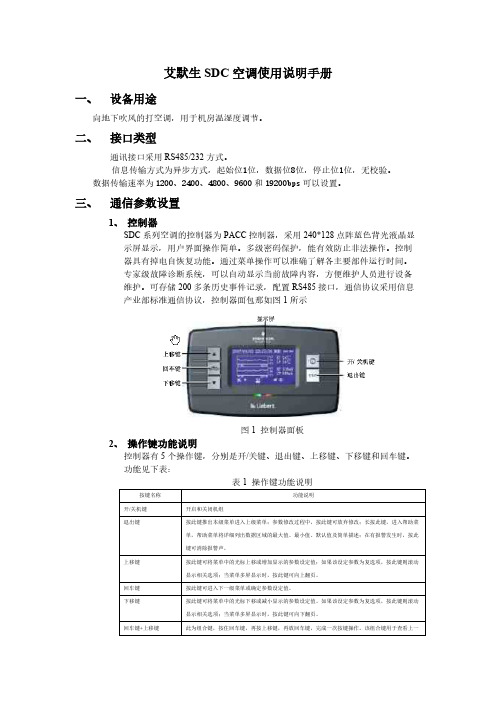

艾默生SDC空调使用说明手册一、设备用途向地下吹风的打空调，用于机房温湿度调节。

二、接口类型通讯接口采用RS485/232方式。

信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。

数据传输速率为1200、2400、4800、9600和19200bps可以设置。

三、通信参数设置1、控制器SDC系列空调的控制器为PACC控制器，采用240*128点阵蓝色背光液晶显示屏显示，用户界面操作简单。

多级密码保护，能有效防止非法操作。

控制器具有掉电自恢复功能。

通过菜单操作可以准确了解各主要部件运行时间。

专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。

可存储200多条历史事件记录，配置RS485接口，通信协议采用信息产业部标准通信协议，控制器面包那如图1所示图1 控制器面板2、操作键功能说明控制器有5个操作键，分别是开/关键、退出键、上移键、下移键和回车键。

功能见下表：表1 操作键功能说明按键名称功能说明开/关机键开启和关闭机组退出键按此键推出本级菜单进入上级菜单；参数修改过程中，按此键可放弃修改；长按此键，进入帮助菜单，帮助菜单将详细列出数据区域的最大值、最小值、默认值及简单描述；在有报警发生时，按此键可消除报警声。

上移键按此键可将菜单中的光标上移或增加显示的参数设定值；如果该设定参数为复选项，按此键则滚动显示相关选项；当菜单多屏显示时，按此键可向上翻页。

回车键按此键可进入下一级菜单或确定参数设定值。

下移键按此键可将菜单中的光标下移或减小显示的参数设定值。

如果该设定参数为复选项，按此键则滚动显示相关选项；当菜单多屏显示时，按此键可向下翻页。

回车键+上移键此为组合键，按住回车键，再按上移键，再放回车键，完成一次按键操作。

该组合键用于查看上一空调机的状态。

回车键+下移键此为组合键，按住回车键，再按下移键，再放回车键，完成一次按键操作。

该组合键用于查看下一空调机的状态。

3、控制界面3.1 主界面图2 主界面界面上包含三类机组工作图标，分别是动画运行状态图标、锁定状态图标和开关机主备状态图标，这些图标告知操作员机组正在何种运行模式下运行。

DataMate3000监控协议拟制：张磊审核：标准化：批准：1.物理接口 (3)2.通信方式 (3)3.信息类型及协议的基本格式 (3)3.1信息类型 (3)3.2协议的基本格式 (3)3.3数据格式 (4)3.3.1 基本数据格式 (4)3.3.2 LENGTH数据格式 (4)3.3.3 CHKSUM数据格式 (4)3.3.4 INFO数据格式 (5)4.编码表 (5)5.协议内容 (6)5.1获取模拟量量化后数据（定点数） (6)5.2获取开关输入状态 (6)5.3遥控 (7)5.4获取系统参数（定点数） (7)5.5设定系统参数（定点数） (7)5.6获取监测模块时间 (8)5.7设定监测模块时间 (8)5.8获取通信协议版本号 (9)5.9获取设备地址 (9)5.10获取设备（监测模块）厂家信息 (9)5.11获取报警状态 (10)5.12获取报警历史 (11)DataMate3000监控协议本协议是《监控行标第三部分：智能设备通信协议》（电总协议）的简化版本，适用于艾默生网络能源有限公司基站小空调产品DataMate3000系列精密空调的环境监控。

1.物理接口串行通信口采用RS485。

信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。

数据传输速率为19200bits。

2.通信方式在局站内的监控系统为分布式结构。

局站监控单元（SU）与设备监控模块（SM）的通信为主从方式，监控单元为上位机，监控模块为下位机。

SU呼叫SM并下发命令，SM收到命令后返回响应信息。

SU 500ms内接收不到SM响应或接收响应信息错误，则认为本次通信过程失败。

3.信息类型及协议的基本格式3.1信息类型信息分两种类型：(1) 由SU发出到SM的命令信息（简称命令信息）；(2) 由SM返回到SU的响应信息（简称响应信息）。

3.2协议的基本格式表1 协议的基本格式注意：在基本格式中的各项除SOI和EOI是以十六进制解释（SOI=7EH，EOI=0DH），十六进制传输外，其余各项都是以十六进制解释，以ASCII码的方式传输，每个字节用两个ASCII码表示，即高四位用一个ASCII码表示，低四位用一个ASCII码表示。

空调系统说明1、系列描述描述：机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市高可靠性、高灵活性、全寿命成本产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW应用范围：中、大型交换机房和移动机房计算机房和数据中心（IDC）高科技环境及实验室工业控制室和精密加工设备标准检测室和校准中心UPS和电池室生化培养室医院和检测室高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件适应R22、R407C等不同冷媒多种监控方式风冷冷凝器提供适合不同温度环境（包括低温启动）的配置风冷方式提供超远安装距离和超高落差的方案2、系列数据下送风风冷机组技术参数3、机组的特点●高可靠性、高节能性、全寿命低成本同等制冷量条件下，占地面积最小。

侧面及背面不需要维护空间，前面只需要600mm 维护空间可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）艾默生Copeland高效涡旋式压缩机，直接适合环保制冷剂（R407C）。

自适应风机系统，满足不同机外余压需求大面积V型蒸发器，快速除湿设计，确保节能独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量全中文图形显示屏iCOM强大的群控与通讯功能4、机组的设计风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。

水冷系列还包括高效板式换热器、水流量调节阀。

室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。

PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本。

PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器等PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用环保制冷剂等PEX全寿命成本充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；V型蒸发器；快速除湿系统；远红外加湿系统；全调速低噪声冷凝器等采用真正的模块化设计思路。

Datamate3000系列数据3、DATAMATE3000技术特点A.高显热比：通讯机房内电子设备释放出大量的显热。

DATAMATE3000针对机房特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适性空调节省20-30%的能耗，并因此避免过度除湿和送风带雾。

B.先进的微电脑控制器：l 先进的微电脑控制l 全中文大屏幕LCD背光显示l 易操作的人性化界面l 精确的微电脑控制系统l 多级密码保护，防止误操作l 具备运行状态智能显示、专家故障诊断功能l 记录各主要部件的运行时间l 设置参数自动保护，即使停电后也可以保存运行参数和告警记录l 储存30条历史告警信息l 具有来电自启动及延时设定功能C.适合恶劣电源环境的电控部分：l 为基站所处的恶劣电源环境专业设计，整机包括所有元件适应电压范围为380V ±25%，在475（380V+25%）-285V（380V-25%）范围内，无论欠压运行还是过压运行，均保障机组正常工作l 缺相保护、提示、告警功能，避免因缺相导致设备损坏l 相序检测、提示、告警功能，避免因相序反导致烧压缩机l 可选的相序自动调节功能。

l 来电自启动功能中，具备延时启动（1-240秒可设定）功能，避免因来电闪断影响设备稳定性，或因多台设备同时开机导致前端供电开关因浪涌导致“跳闸”D．超强网络管理功能：l 配置标准的RS485监控接口l 提供标准的通信协议l 灵活的主备机切换功能l 实现机组自动切换、轮流值班功能l 方便的远程开关机和管理功能l 远程告警及查询和远程故障处理及消声E. 易操作维护的结构设计：Datamate3000机组结构紧凑，只需很小的维修空间及地面空间，全正面维护。

易打开的前面板设计，机组维护方便易行，灵活的机组安装方式。

F.高可靠性：Datamate3000机组的所有部件包括高效涡漩式压缩机，免维护后倾式离心风机等，都是按照每天24小时，全年365天工作而设计制造的。

1、Datamate3000系列描述3、DATAMATE3000技术特点A.高显热比：通讯机房内电子设备释放出大量的显热。

DATAMATE3000针对机房特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适性空调节省20-30%的能耗，并因此避免过度除湿和送风带雾。

B.先进的微电脑控制器：●先进的微电脑控制●全中文大屏幕LCD背光显示●易操作的人性化界面●精确的微电脑控制系统●多级密码保护，防止误操作●具备运行状态智能显示、专家故障诊断功能●记录各主要部件的运行时间●设置参数自动保护，即使停电后也可以保存运行参数和告警记录●储存30条历史告警信息●具有来电自启动及延时设定功能C.适合恶劣电源环境的电控部分：●为基站所处的恶劣电源环境专业设计，整机包括所有元件适应电压范围为380V ±25%，在475（380V+25%）-285V（380V-25%）范围内，无论欠压运行还是过压运行，均保障机组正常工作●缺相保护、提示、告警功能，避免因缺相导致设备损坏●相序检测、提示、告警、自动切换功能，相序错误保障切换至正常工作，避免因相序反导致烧压缩机●来电自启动功能中，具备延时启动（1-240秒可设定）功能，避免因来电闪断影响设备稳定性，或因多台设备同时开机导致前端供电开关因浪涌导致“跳闸”D．超强网络管理功能：●配置标准的RS485监控接口●提供标准的通信协议●灵活的主备机切换功能●实现机组自动切换、轮流值班功能●方便的远程开关机和管理功能●远程告警及查询和远程故障处理及消声E. 易操作维护的结构设计：Datamate3000机组结构紧凑，只需很小的维修空间及地面空间，全正面维护。

易打开的前面板设计，机组维护方便易行，灵活的机组安装方式。

F.高可靠性：Datamate3000机组的所有部件包括高效涡漩式压缩机，免维护后倾式离心风机等，都是按照每天24小时，全年365天工作而设计制造的。

以达到最长的运行时间及最少的维修费用。

DATAMATE3000产品介绍一．技术参数制冷量测试条件：回风温度24℃，相对湿度50%舒适空调制冷量测试条件：室内回气温度27℃DB/19℃WBC：单冷O：制冷、加热H：制冷、加热、加湿尺寸小，全正面维护，适合小型机房及基站需要二．设计特点1、超强电网与环境适应能力超宽输入电压设计（±25%）缺相保护.提示.告警功能相序检测.提示.告警功能来电自启动延时启动（1-255秒可设定）适合中国各地使用-15℃— +45℃（严寒地区在加装Lee-Temp后环境温度适应温度达-34℃— +45℃）超强电网与环境适应能力DME3000更加适合基站电源环境，保证长期可靠运行2、高精度精确的微电脑控制恒温恒湿设计温度控制精度可达±1℃湿度控制精度可达±5%RH2.1蒸发器设计大面积–较相同功率段舒适空调大25%–管径采用ø9，压损少，效率高内螺纹亲水膜高效率换热铝翅片2.2风机设计EBM专业设计后倾离心式风机整机动平衡调测高效率低能耗低噪音风机设计（大风量——300CMH/KW的风量配比；高风速——8米/秒）DME3000的大风量、低噪音、高效率设计舒适空调送风量小效果——机房末端设备温度达到32℃2.3加湿器设计直接电极式加湿器适合中国水质的W型电极组合模糊逻辑控制加湿程序可拆卸清洗微机控制的自动冲洗循环过程PTC——正温度系数陶瓷式电热器正温度系数发热特点避免过热两级电加热DME3000加湿器完全根据水质较差地区设计，提高维护简便性DME3000再热器保障加热、再热精度与效率2.4过滤器设计保障机房洁净度专业过滤器，满足洁净等级要求符合ASHARE52-76标准更换简便DME3000专业过滤器DME3000的过虑器可以保障机房洁净度3、低能耗3.1高能效比设计谷轮(Copeland)公司涡漩式( SCROLL )压缩机–涡漩压缩机的活动部件的减少使机组的噪声及震动降低很多–压缩机的压缩过程连续、平稳–压缩机的排气过程旋转角度超过540度–在吸气及压缩过程中没有热量交换–在压缩过程中制冷剂气流方向没有改变–减少了气流损失–涡漩式压缩机无需高、低压阀门–减少了阀门损失，防止产生液击–启动电流低工业标准，高能效比高达3.4，民用标准只有2.5～3.03.2高显热比设计持续产生1KW显冷量1年耗电费用舒适空调：（（1KW÷0.65）÷2.9）×365天×24小时×0.8＝3717.8元/KWDME3000：（（1KW÷0.9）÷3.4）×365天×24小时×0.8＝2290.2元/KW= 3717.8元/KW*61.6%DME3000比舒适性空调节约大于30%的能耗 3.3无级调速风机• 节能• 防腐、长寿命设计• 轴流风扇冷凝器安装简便，可安装在屋顶、基础平台上 • 体积小、重量轻 • 超低噪音DME3000选择全调速风机, 实现节能, 可靠性更高 4、长寿命根据24小时*365天连续运行设计 设计寿命超过10年 优质的长寿命选材优质的金属框架结构 压缩机 风机电控器件-SIEMENS/TYCO 电控系统高可靠性设计严格的出厂检测0%20%40%60%80%100%DME3000舒适空调DME3000全金属结构 舒适空调塑料结构DME3000根据机房环境下连续运行10年设计 5、易操作● 先进的智能化微电脑控制系统 ● 全中文大屏幕LCD 背光显示 ● 易操作的人性化界面● 多级密码保护，防止误操作 ● 运行状态智能显示 ● 专家故障诊断246810DME3000舒适空调●记录各主要部件的运行时间●设置参数自动保护，即使停电后也可以保存运行参数和告警记录●储存30条历史告警信息●灵活的主备机切换功能●机组自动切换、轮流值班功能●配备标准RS485监控接口●免费提供通讯协议。
