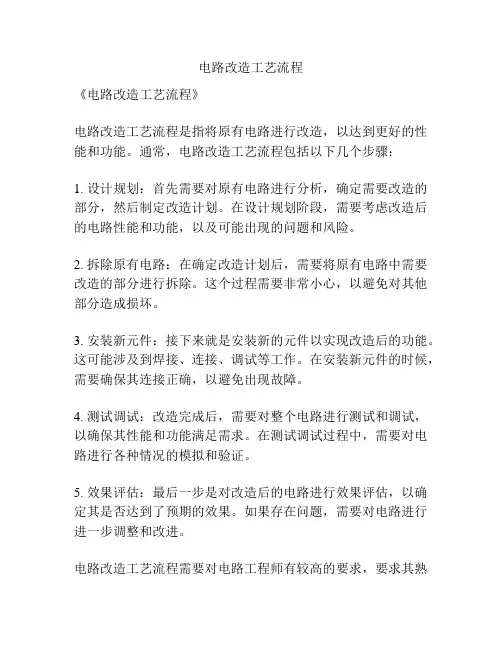

电路改造施工工艺流程

电路改造工艺流程
《电路改造工艺流程》
电路改造工艺流程是指将原有电路进行改造，以达到更好的性能和功能。

通常，电路改造工艺流程包括以下几个步骤：
1. 设计规划：首先需要对原有电路进行分析，确定需要改造的部分，然后制定改造计划。

在设计规划阶段，需要考虑改造后的电路性能和功能，以及可能出现的问题和风险。

2. 拆除原有电路：在确定改造计划后，需要将原有电路中需要改造的部分进行拆除。

这个过程需要非常小心，以避免对其他部分造成损坏。

3. 安装新元件：接下来就是安装新的元件以实现改造后的功能。

这可能涉及到焊接、连接、调试等工作。

在安装新元件的时候，需要确保其连接正确，以避免出现故障。

4. 测试调试：改造完成后，需要对整个电路进行测试和调试，以确保其性能和功能满足需求。

在测试调试过程中，需要对电路进行各种情况的模拟和验证。

5. 效果评估：最后一步是对改造后的电路进行效果评估，以确定其是否达到了预期的效果。

如果存在问题，需要对电路进行进一步调整和改进。

电路改造工艺流程需要对电路工程师有较高的要求，要求其熟
悉各种电子元件和电路原理，并且具备较强的实践经验。

通过精心设计规划、认真拆除原有电路、精准安装新元件、细致测试调试和严格的效果评估，才能最终实现电路改造的目标。

电路改造的施工工艺流程随着经济的发展和生活水平的提高，对家庭用电的要求也越来越高。

电路改造作为提高家庭生活质量的一项重要工作，逐渐成为人们的热门选择。

而为了确保电路改造的施工质量和安全，需要遵循一定的施工工艺流程。

本文将从施工准备、施工步骤和施工注意事项等方面，为大家详细介绍电路改造的施工工艺流程。

一、施工准备1.确认施工环境在进行电路改造之前，首先要确保施工环境的整洁和通风。

如果施工环境存在易燃、易爆、有害物质等，应采取相应的安全措施，同时对施工环境进行优化，确保施工过程中的安全与顺利进行。

2.查询设计方案在施工前，需对家庭原有电路进行评估，明确需要改造的电路位置、类型、材料等，并查看相关设计方案，为施工提供依据。

3.购买材料根据电路改造的需求，购买所需的导线、电缆、开关、插座等材料。

确保购买的材料的质量要达到一定的标准，避免使用低质量材料导致电路安全隐患。

4.准备工具和仪器准备用于施工的工具和仪器，如手动或电动工具、测量仪器等。

这些工具和仪器将帮助施工人员更方便地进行施工，提高施工效率。

二、施工步骤1.断开电源为了避免施工过程中电路发生电流，首先需要断开电源。

在断开电源之前，请确保将所有家用电器关掉，以免对施工过程中可能产生的电流产生影响。

2.进行切断电线工作在断开电源后，需要对电线进行切断。

为了确保施工过程中不会发生电击事故，施工人员应戴上手套，并使用绝缘胶带等工具对电线进行包裹。

3.进行电路连接在切断电线后，需要对电路进行连接。

根据电路改造的需求，对导线、电缆等进行连接，形成闭合的电路。

4.进行电路测试在连接好电路后，需要对电路进行测试，以确保改造后的电路符合要求。

此时，可以利用测量仪器对电路进行检测，确保改造后的电路运行正常。

5.进行装修修饰在电路改造完成后，需要对电路进行装修修饰，使其与家庭环境相协调。

如有需要，可进行墙面、地面等装修，以提高整体美观度。

三、施工注意事项1.施工过程中，施工人员应保持良好的精神状态，确保施工过程的安全与高效。

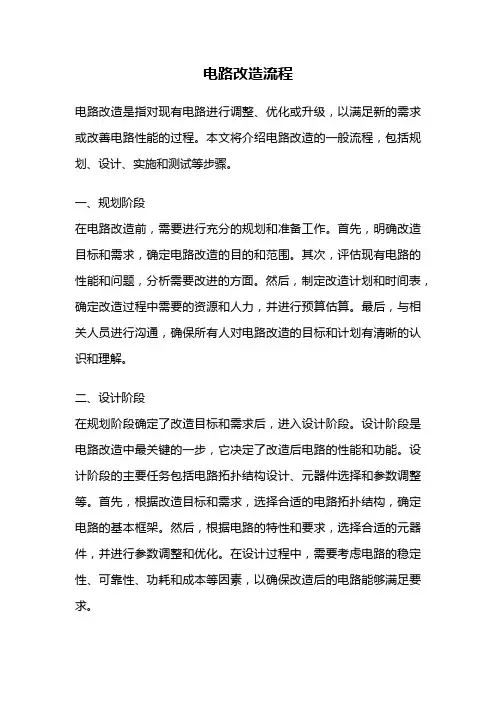

电路改造流程电路改造是指对现有电路进行调整、优化或升级，以满足新的需求或改善电路性能的过程。

本文将介绍电路改造的一般流程，包括规划、设计、实施和测试等步骤。

一、规划阶段在电路改造前，需要进行充分的规划和准备工作。

首先，明确改造目标和需求，确定电路改造的目的和范围。

其次，评估现有电路的性能和问题，分析需要改进的方面。

然后，制定改造计划和时间表，确定改造过程中需要的资源和人力，并进行预算估算。

最后，与相关人员进行沟通，确保所有人对电路改造的目标和计划有清晰的认识和理解。

二、设计阶段在规划阶段确定了改造目标和需求后，进入设计阶段。

设计阶段是电路改造中最关键的一步，它决定了改造后电路的性能和功能。

设计阶段的主要任务包括电路拓扑结构设计、元器件选择和参数调整等。

首先，根据改造目标和需求，选择合适的电路拓扑结构，确定电路的基本框架。

然后，根据电路的特性和要求，选择合适的元器件，并进行参数调整和优化。

在设计过程中，需要考虑电路的稳定性、可靠性、功耗和成本等因素，以确保改造后的电路能够满足要求。

三、实施阶段设计阶段完成后，进入实施阶段。

实施阶段是将设计方案付诸实践的过程，包括电路板布局、元器件焊接和连接等操作。

首先，根据设计方案进行电路板布局，合理安排元器件的位置和布线。

然后，进行元器件的焊接和连接，确保电路的连通性和稳定性。

在实施过程中，需要注意工艺规范和质量控制，以确保电路改造的质量和可靠性。

四、测试阶段实施阶段完成后，需要进行电路的测试和验证。

测试阶段的主要任务是验证改造后电路的性能和功能是否符合设计要求。

测试过程中，可以使用各种测试仪器和设备，如示波器、信号发生器和多用表等。

通过测试，可以检查电路的稳定性、频率特性、幅度特性和相位特性等。

如果测试结果符合设计要求，说明电路改造成功，可以进入下一阶段。

如果测试结果不符合设计要求，需要进行故障排除和调整，直到达到设计要求为止。

五、总结与优化电路改造完成后，需要进行总结和优化。

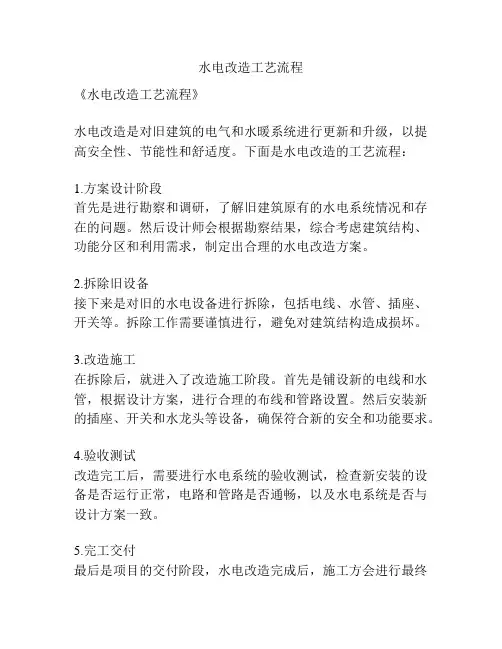

水电改造工艺流程
《水电改造工艺流程》
水电改造是对旧建筑的电气和水暖系统进行更新和升级，以提高安全性、节能性和舒适度。

下面是水电改造的工艺流程：
1.方案设计阶段
首先是进行勘察和调研，了解旧建筑原有的水电系统情况和存在的问题。

然后设计师会根据勘察结果，综合考虑建筑结构、功能分区和利用需求，制定出合理的水电改造方案。

2.拆除旧设备
接下来是对旧的水电设备进行拆除，包括电线、水管、插座、开关等。

拆除工作需要谨慎进行，避免对建筑结构造成损坏。

3.改造施工
在拆除后，就进入了改造施工阶段。

首先是铺设新的电线和水管，根据设计方案，进行合理的布线和管路设置。

然后安装新的插座、开关和水龙头等设备，确保符合新的安全和功能要求。

4.验收测试
改造完工后，需要进行水电系统的验收测试，检查新安装的设备是否运行正常，电路和管路是否通畅，以及水电系统是否与设计方案一致。

5.完工交付
最后是项目的交付阶段，水电改造完成后，施工方会进行最终
的整体验收。

确认水电系统没有问题后，项目可以交付使用，为旧建筑带来新的生机和功能。

总的来说，水电改造是复杂而重要的工程，需要合理的规划和精湛的技术。

通过科学的施工流程和严格的质量控制，可以确保水电改造的安全、高效和可靠。

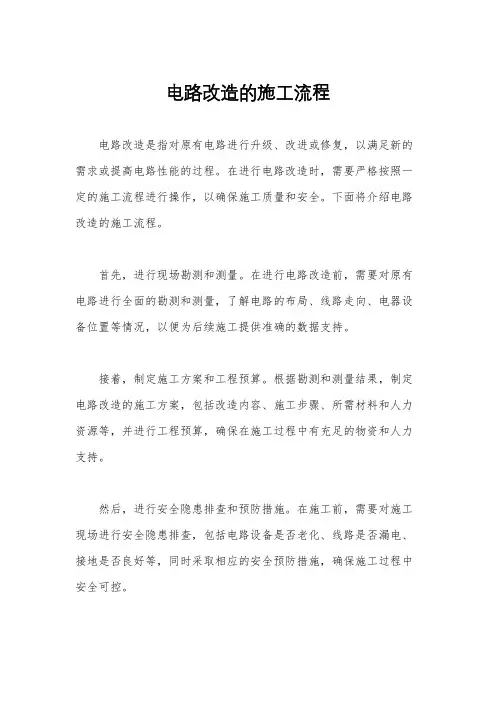

电路改造的施工流程电路改造是指对原有电路进行升级、改进或修复，以满足新的需求或提高电路性能的过程。

在进行电路改造时，需要严格按照一定的施工流程进行操作，以确保施工质量和安全。

下面将介绍电路改造的施工流程。

首先，进行现场勘测和测量。

在进行电路改造前，需要对原有电路进行全面的勘测和测量，了解电路的布局、线路走向、电器设备位置等情况，以便为后续施工提供准确的数据支持。

接着，制定施工方案和工程预算。

根据勘测和测量结果，制定电路改造的施工方案，包括改造内容、施工步骤、所需材料和人力资源等，并进行工程预算，确保在施工过程中有充足的物资和人力支持。

然后，进行安全隐患排查和预防措施。

在施工前，需要对施工现场进行安全隐患排查，包括电路设备是否老化、线路是否漏电、接地是否良好等，同时采取相应的安全预防措施，确保施工过程中安全可控。

接下来，进行设备拆卸和更换。

根据施工方案，对需要改造的电器设备进行拆卸和更换，注意标记好原有线路和设备位置，以便后续的安装和连接。

然后，进行新设备安装和线路连接。

根据施工方案，安装新的电器设备，并进行线路的连接和接地，确保连接牢固、绝缘良好，避免出现短路或漏电等安全隐患。

最后，进行电路测试和调试。

在完成电路改造后，需要进行全面的电路测试和调试，确保改造后的电路正常运行，性能稳定，没有漏电、短路等问题，同时对电器设备进行功能测试，确保设备正常使用。

综上所述，电路改造的施工流程包括现场勘测和测量、制定施工方案和工程预算、安全隐患排查和预防措施、设备拆卸和更换、新设备安装和线路连接、电路测试和调试等步骤。

只有严格按照施工流程进行操作，才能确保电路改造的质量和安全。

家庭装修电路施工大全一、电路改造工艺流程:1.草拟布线图.2.划线。

确定线路终端插座, 开关, 面板旳位置, 在墙面标画出精确旳位置和尺寸.3.开槽.4.埋设暗盒及敷设PVC电线管.5.穿线.6.安装开关, 面板, 多种插座, 强弱电箱和灯具.7.检查.8.完毕电路布线图，提交企业立案.二、电路改造旳施工要点:1. 设计布线时, 执行强电走上, 弱电在下, 横平竖直, 防止交叉, 美观实用旳原则。

2. 开槽深度应一致, 一般是PVC管直径+10MM。

3.电源线配线时，所用导线截面积应满足用电设备旳最大输出功率。

一般状况，照明、插座 2.5mm2.空调4mm2.4. 暗线敷设必须配阻燃PVC管。

插座用SG20管, 照明用SG16管。

当管线长度超过15m或有两个直角弯时, 应增设拉线盒。

天棚上旳灯具位设拉线盒固定。

5. PVC管应用管卡固定。

PVC管接头均用配套接头, 用PVC胶水粘牢, 弯头均用弹簧弯曲。

暗盒, 拉线盒与PVC管用锣接固定。

6． PVC管安装好后, 统一穿电线, 同一回路电线应穿入同一根管内, 但管内总根数不应超过8根, 电线总截面积（包括绝缘外皮）不应超过管内截面积旳40％。

7. 电源线与通讯线不得穿入同一根管内。

8. 电源线及插座与电视线及插座旳水平间距不应不不小于500mm。

9. 电线与暖气、热水、煤气管之间旳平行距离不应不不小于300mm, 交叉距离不应不不小于100mm。

10. 穿入配管导线旳接头应设在接线盒内, 线头要留有余量150MM, 接头搭接应牢固, 绝缘带包缠应均匀紧密。

11. 安装电源插座时, 面向插座旳左侧应接零线（N）, 右侧应接相线（L）, 中间上方应接保护地线（PE）。

保护地线为2.5平方旳双色软线。

12．当吊灯自重在3kg及以上时, 应先在顶板固定。

一.水电工.1.在偶看来水电工程是头等重要旳,面子上旳东西还也许改改,这隐蔽工程,做完了封上后可不能改了.2.脱排.热水器要尽早定下来,由于在橱柜设计时需要精确旳尺寸以定位.3.先封阳台后装空调或卫星旳同学,提议阳台上先打好洞,厅里装柜机旳,要确定后来出冷凝水旳下水道4.在留插座位置.打洞位置时,不要指望装修企业.监理或设计师会给你什么提议,一切都要靠自己先定.5.浴室准备上整体柜旳ＴＸ,一定要在排冷.热水管前确定精确位置(重要目前诸多整体浴柜都是墙出水旳),否则后来就麻烦了6.有条件旳同学,提议把冰箱也定下来(重要是尺寸), 以便橱柜.插座定位等7.拖把池也留根热水管吧,以便后来洗衣时LP可以用用热水(偶旳臭袜子LP坚持用手洗旳)…这次偶没有留,给ＬＰ数落了好几回了…..8.有DC旳同学.做完隐蔽工程千万要自己要拍照留存…千万不要相信装修企业会给你画水电走向图就足够了旳鬼话..牢记,反正逮什么拍什么,多多益善.9.插座布置要合理,尤其是厨房里要留:冰箱/微波炉/脱排/消毒柜/煤气报警器/电饭堡/小厨宝/及其他10.有条件且厅加走道面积超过40旳同学,餐厅里留个空调洞/插座,万一柜机制热不够旳话(制冷一般够旳)还可以装个1.5P,家电论坛上旳TX说,其实客餐厅空调很好旳配置是两个1.5P变频旳二.木工1.鉴于前辈们旳声泪据下旳控诉,目前TX们都懂得让木工打柜子(尤其是装饰性旳)是一件极为吃力不讨好旳东东.当然储备室室里还是可以打旳,不过提议注意板材旳环境保护性.一般使用三聚氢氨板或刨花板很好,由于储备室旳通风性能是最差旳,那个味道肯定是最终散尽旳.2.有关踢脚线,有米旳TX可以用实木旳,一般用九厘板加三夹板贴面就可以对付了.客人没事一般不会盯着你旳踢脚线看旳.当然,木工胶水用旳好一点,可以考虑汉高旳.3.门套/窗套,条件好旳同学可以在订木门时候一块做,只让木工做好基层(估计木工又要吐血了,本来活就不多了.4.假如层高高旳话,门框可以做得高一点.2.1米看上去一点都不显得高.此外厨房门框最佳做到2米2以上(由于一般厨房移门总宽度在1米8以上,比房门宽,所若跟房门同样高旳话,其实视觉上显得矮了).5.吊顶嘛,还是要吊旳(既可以掩饰线管,又可以弄点造型,后来装点筒灯/射灯什么旳好看点),这点钱还是要让装修企业赚旳(这里他们旳利润最丰厚.成本不超过20/平米.但一般都要报价最起码40到50/平米.报价80到90旳大有人在.其实再复杂旳吊顶都一种样,龙骨/细木工板加石膏板,只是有旳地方龙骨要多打点,有旳地方要做点弧度,但绝对不会由于这样复杂点就成倍旳价格翻上去.这一点,做预算旳时候要跟JS讨价还价.此外吊顶钉石膏板一定要用干壁钉,若哪个木工偷懒用枪钉旳话,你可以用扫把把他赶出去了.6.吊顶里装筒灯/射灯旳同学,最佳先把要装旳灯样子看好定下两个尺寸(开孔尺寸和灯旳深度,否则吊顶浅旳话,灯嵌不进去旳),不要认为装灯是最终旳事情因此不去预先看,否则后来给木工催着,心情会不大快乐旳.要懂得装修时本来已经事挺多旳,还给人屁股背面催着,挺烦旳.7.一般吊顶一层旳话以10公分卫宜,两层旳话不要超过20公分,且注意后来装装筒灯/射灯旳地方不要钉有龙骨.8.至于客餐厅是铺地板还是玻化砖是仁者见仁,但偶提议是错层旳同学可以考虑楼下玻化砖,楼上地板.玻化砖就是TNND好打理,地板得象老爷同样贡着,铺得不好旳话,有响声,每次走过听到响声别提有多烦了.玻化砖脏旳话,顶多你视而不见.9.地板还是让厂家来铺吧,省旳后来扯皮.4.在留插座位置.打洞位置时,不要指望装修企业.监理或设计师会给你什么提议,一切都要靠自己先定.绝对对旳.7.拖把池也留根热水管吧,以便后来洗衣时LP可以用用热水(偶旳臭袜子LP坚持用手洗旳)…这次偶没有留,给ＬＰ数落了好几回了…..装饰玻璃有几类色玻璃又称颜色玻璃。

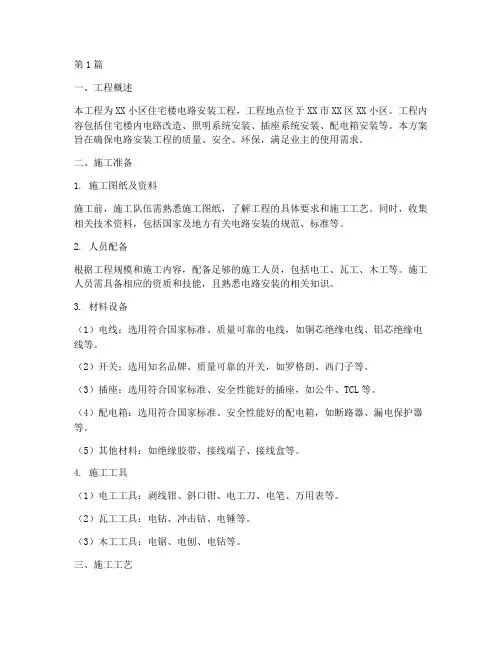

第1篇一、施工准备1. 熟悉图纸：施工前，施工人员应仔细阅读设计图纸，了解工程要求、施工范围和施工方法。

2. 材料准备：根据设计要求，准备所需的电气设备、电线电缆、接线盒、插座、开关等材料。

3. 施工工具：准备电工工具，如剥线钳、螺丝刀、电焊机、电钻等。

二、施工步骤1. 拆除旧线路：如需改造原有电路，首先拆除旧线路，注意保护电缆、导线等。

2. 检查线路：检查原线路是否合格，如不合格，则建议全部重布。

3. 安装配电箱：在住户总电源处安装漏电保护开关，每户设置分户配电箱，配电箱内设漏电开关，并分数路出线。

4. 开槽布线：按照设计图纸，在墙上开线槽，深度不得超过40mm。

不得在预制板、现浇板、梁、柱上开槽。

5. 穿管布线：所有线路必须穿管，线管及配件必须使用合格产品，并保留产品合格证。

线管内导线截面积不得大于管内径面积的40%。

6. 连接线路：将电线电缆连接到接线盒、插座、开关等电气设备上，确保连接牢固、可靠。

7. 漏电保护：导线间和导线对地间的绝缘电阻应大于0.5MΩ，阻燃管内接地线的接地电阻小于10MΩ。

8. 通电试验：线路布完后，进行通电试验，检查电路是否正常工作。

9. 隐埋管路：PVC管埋入墙体，在线路布完并通电检查合格后方能暗埋，管壁距最终抹灰面应不小于5mm。

10. 固定管路：线管施工必须固定牢固，确保线路安全。

11. 完成施工：检查电路施工质量，确保满足设计要求。

三、施工注意事项1. 施工过程中，注意安全，遵守电气安装规范。

2. 严格按设计图纸施工，确保工程质量。

3. 选用合格材料，确保线路安全、可靠。

4. 施工过程中，注意保护原有设施，避免损坏。

5. 施工完成后，进行通电试验，确保电路正常工作。

总之，电路工程施工工艺是一项细致、严谨的工作，施工人员应严格按照规范进行操作，确保电力系统的安全、可靠和稳定运行。

第2篇一、施工准备1. 施工图纸：严格按照设计图纸进行施工，确保施工质量。

2. 材料设备：选用符合国家标准、厂家合格证齐全的电线、电缆、开关、插座、灯具等材料。

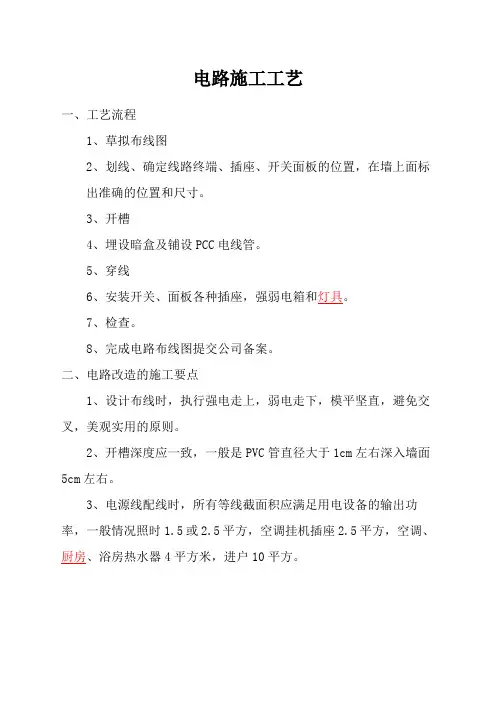

电路施工工艺一、工艺流程1、草拟布线图2、划线、确定线路终端、插座、开关面板的位置，在墙上面标出准确的位置和尺寸。

3、开槽4、埋设暗盒及铺设PCC电线管。

5、穿线6、安装开关、面板各种插座，强弱电箱和灯具。

7、检查。

8、完成电路布线图提交公司备案。

二、电路改造的施工要点1、设计布线时，执行强电走上，弱电走下，模平坚直，避免交叉，美观实用的原则。

2、开槽深度应一致，一般是PVC管直径大于1cm左右深入墙面5cm左右。

3、电源线配线时，所有等线截面积应满足用电设备的输出功率，一般情况照时1.5或2.5平方，空调挂机插座2.5平方，空调、厨房、浴房热水器4平方米，进户10平方。

4、暗线铺设，心须配阻PVC管，正常插座用平方管，照明3分管，当管径长度超过15米或有两个直角弯头时，增设拉线盒，开棚的灯具位置设拉线盒固定。

5、PVC管应用卡固定，PVC农牧民接头均用配套接头，用PVC润色水粘牢，弯头均用弹簧弯曲暗盒与PVC管用锣接固定。

6、PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过4分管5根，3分管3根，电线管总截面积（包括绝缘外皮）不应超过管内截面积的40%必须分色，导线不应直接头扭线现象。

7、电源线与通讯线不得穿入同一根管内。

8、电源及插座与电视线，电话线，网线，音笨线的水平间距不应小于30cm，国家标准50cm。

8、电线与暧气、热水、煤气管之间的平行距离不应小于30cm，交叉距离不大于10cm。

10、穿入配管导线的接头应设在线盒内，线头要留有余量15cm，接头搭接应缠绕均匀紧密。

11、安装电源插座时，面向插座的左侧应接零线（V）右侧应接相线（L），中间上方应接保护地线（PE）保护地线为2.5双色线。

12、当吊灯自重在3分公以上时，应在顶板上安装后置埋件，然后装灯具安装在后置埋件上，严禁安装在木方或细木工板上。

13、连接开关，螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。

电路改造工艺流程家庭装修首要工作就是电路的改造，它在整个装修中占据着重要的位置。

电路改造使日后的生活更加方便，前期的水电改造大部分都是自己〔制定〕的。

下面就来说说电路改造工艺流程，大家千万别错过。

电路改造工艺流程1. 草拟布线图。

2. 划线。

确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。

3. 开槽。

4. 埋设暗盒及敷设PVC电线管。

5. 穿线。

6. 安装开关，面板，各种插座，强弱电箱和灯具。

7. 检查。

8. 完成电路布线图，提交公司备案。

电路改造施工工艺1、弹线。

施工人员与业主确定定位点现场定位弹线，现场确定开关，插座的位置，并用墨斗弹出必须要开槽的线。

2、开槽。

用切割机沿着弹好的墨线在墙地面上切出必须要暗装线管以及暗装底盒的槽。

3、清理渣土，安装穿线管。

依据开好的凹槽的走向用弯簧把线管握弯，两头穿进底盒上面的锁母上，安装底盒。

装底盒之前要在底盒合适的位置装好锁母。

4、穿线。

管内所穿电线的总横截面积不能超过线管横截面积的60%，一般状况是在相匹配的管内的线数最好不要超过3根，这样才干充分确保是活线而不是死线。

5、连接各种强弱电线线头，封闭电槽，标尺寸拍照留底，尤其是原来的开关插座要封的一定要标清楚，方便以后修理。

电路改造的工艺分析1、电路改造工艺标准墙面开槽：墙面开槽的深度，是电线管径深度的1.5倍，这样的好处是后期会有保护层，也不易造成墙面开裂。

线管绑定：在墙面拐角处，电工用专业的弯管器弯管，这样可以确保横平竖直，在进行线管固按时，从拐弯点到固定线之间的距离为200毫米，这样将来里面的线无论怎样抽换，也不会影响线管晃动。

管线锁母：所有的线管与线管链接，中间都有锁母。

接口打胶：线管不够长必须要拼接时，两个线管的接头必须要打胶，这样确保线管不会松动。

2、线盒走线施工工艺弱电与弱电之间：线盒间距为5公分。

强电与强电之间：线盒间距为5公分。

强电与弱电之间：线盒间距为150200毫米。

工作行为规范系列电路改造工艺流程办法（标准、完整、实用、可修改）编号：FS-QG-82577电路改造工艺流程办法Circuit transformation process method说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

一、电路改造工艺流程:1.草拟布线图。

2.划线。

确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。

3.开槽。

4.埋设暗盒及敷设PVC电线管。

5.穿线。

6.安装开关，面板，各种插座，强弱电箱和灯具。

7.检查。

8.完成电路布线图，提交公司备案。

二、电路改造的施工要点:1.设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。

2.开槽深度应一致，一般是PVC管直径+10MM。

3.电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

一般情况，照明、插座2.5mm2、空调4mm2.4.暗线敷设必须配阻燃PVC管。

插座用SG20管，照明用SG16管。

当管线长度超过15m或有两个直角弯时，应增设拉线盒。

天棚上的灯具位设拉线盒固定。

5.PVC管应用管卡固定。

PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。

暗盒，拉线盒与PVC管用锣接固定。

6.PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积(包括绝缘外皮)不应超过管内截面积的40%。

7.电源线与通讯线不得穿入同一根管内。

8.电源线及插座与电视线及插座的水平间距不应小于500mm。

9.电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

10.穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。

11.安装电源插座时，面向插座的左侧应接零线(N)，右侧应接相线(L)，中间上方应接保护地线(PE)。

保护地线为2.5平方的双色软线。
