西门子软冗余总结问题现场出现的问题

S7-300软冗余系统调试心得集成工程部张宏伟1 基本结构及工作原理1.1 基本结构硬件结构包括一对S7-300控制器及I/O、ET200从站（每个从站必须包括2个IM153-2和对应的I/O模块,必须采用有源端子板）及3个通讯（A站对分布式IO PROFIBUS-A、B 站对分布式IO PROFIBUS-B、A站对B站数据同步（MPI\PROFIBUS\Ethernet））。

软件需要STEP7 V5.x 及软冗余软件包V1.x基本结构如下图所示：图1.1 S7-300软冗余基本结构由上图可以看出，软冗余可以实现的冗余有✓主机架电源及总线冗余✓控制器冗余✓现场总线冗余1.2 工作原理在软冗余系统进行工作时，A、B控制系统（CPU、通讯、I/O）独立运行，有主系统的PLC掌握对ET200从站的I/O控制权。

A、B系统中的PLC程序有非冗余用户程序段和冗余用户程序段组成，CPU在执行冗余程序段之前会读取系统的冗余状况，若为主系统则PLC 执行全部程序，若为备用系统则跳过冗余程序段只执行非冗余用户程序。

图1.2 软冗余工作流程1.3 程序结构对于硬件组态，可采用西门子提供的冗余模板，修改CPU信号并添加ET200从站，比较简单，没有什么特别的地方，这里就不再赘述。

S7-300软冗余系统的用户程序包括非冗余程序段、用户程序段、系统诊断功能块、站间冗余数据备份等组成，一般建议将非冗余程序段写到OB1中，而冗余程序段写在OB35中。

非冗余程序段和冗余程序段与普通系统的写法一样，区别只是放置的位置不同。

在编制冗余程序的时候需要先调用FB 101 功能块，用来判断整个系统的冗余状况，在FB101 的背景DB块中可以读取到冗余连接状况和标志位。

利用冗余标志位来选择执行或者不执行冗余程序段。

因此编制冗余程序可分为4部分，如下图所示：图 1.3 软冗余程序结构首先启动系统冗余数据同步功能，根据状态字判断是否为主控制器，是否需要执行冗余程序段，若为主控制器执行冗余程序段，否则停止系统冗余程序段。

一 STEP内程序设置注意问题Step中程序大体按照西门子手册设置后需要特别注意以下几点1.冗余软件版本问题，注意版本必须新的否则不能支持最新的CPU。

2.DB数据块的使用问题用户需要手动创建的数据块为：冗余数据DB块(冗余数据同步),块和IEC计数器和IEC 定时器的背景数据块;在fc100参数设置时，两个数据块的长度必须和实际使用量一直。

特别注意的是DB块必须连续,并且使用了多少就创建多少数据块,在CPU内存中的DB 数据块不能多于实际使用的,否则CPU长时间报错(数据区写长度错误),主从站不能正常交换数据,两个CPU同时处于主站状态.背景数据块的的创建方法，1，引用相应功能块FB时，输入期望使用的数据块；2，右键创建将数据块类型选者为instance并且指定是那个数据块的背景。

冗余数据块的使用长度必须大于2个字，并且主备站间必须将所有用户自己创建的DB 块长度、大小设置完全一致。

3．因为每次在OB100中修改调用FC100 的参数，必须重新reset CPU及内存卡内数据，下载方式如下；首先用选中BLOCKES ,PLC下拉菜单（非右键）选择download user program to memory card，也可在线下载后手动删除所有DB块其次再次选中BLOCKS后选择PLC下拉菜单DOWNLOAD或者右键DOWNLOAD注：必须进行第二次下载否则CPU及通讯模块会出错，CPU无法正常进行冗余连接。

3.OB35冗余程序组织块中的程序末尾调用FB100是CALL POSITION参数必须设置为false，并且只能在STL语言环境下才能设置参数。

4.网络组态中因为存在两个ethernet网络所以必须在建立两个CPU的ISO on TCP连接时注意该连接的正确ethernet网络。

特别注意的是连个网络的网络号必须一致，按照冗余手册上介绍的冗余时local id必须大于2，子网必须是冗余数据同步网络名，而不能是os监控网络（数据冗余网络和监控网络是同一网络除外，即数据同步和上位机通讯为同一cp）上图中名为syn的网络为数据冗余同步网络，名为OS的网络为是用来和上位机通讯的网络。

S7-300软冗余调试总结我用的软硬件配置：概述：本系统2个315-2DP CPU通过CP343-1连接到以太网交换机实现冗余链路，用DP 通讯的IM153-2 冗余套件实现ET200M的冗余通讯，CP1612SIEMENS以太网卡连接到交换机实现WINCC与冗余系统的通讯（据说可以直接用计算机网卡实现）。

下面介绍我整理后的实现过程：硬件配置：先添加两个站A站和B站，每个站单独进行配置，硬件配置完后，需要增加一个冗余连接，这需要打开“网络配置”（configure network），在里边右击A站CPU（B站也行）会出现菜单，选择“添加新连接”（insert new connection），如果两个站都配置过，这是就会出现B站的信息，而且默认已经选在了B站CPU上，你需要做的就是在下边选择“连接类型”(connection type)，我用以太网ISO-TCP协议实现冗余的，这里根据自己需要的类型选择就行，点OK，就出现下面这个画面，这里边的ID：7 和LADDR十六进制100，也就是十进制256，后边设置FC100要用到。

注意ID(hex)0007 A050 这里是可以选择的，原来是0001 A050，被我改成了0007 A050，这时的ID就成了7。

因为资料上说以太网实现冗余一般Local ID 不能小于2(其他方式实现没说)，所以要改一下，两个CPU的都要改一致，这个在后边设置FC100参数要用到，这样就建立了一个新的连接，在界面的下方能看到一个连接出现，另外需要注意的是如果用DP冗余I/O那么ET200M必须两个站里都要做，而且要一模一样，DP地址也一样。

另一个需要注意的是输出地址必须连续，这个一般的时候如果有模拟量数字量混合的话，容易不连续，需要修改一下，改成连续的，比如我这里Q改为0~9，这个在后边FC100设置也要用。

硬件配置需要注意的就这些。

软件实现：要实现软冗余，需要在OB100中调用FC100“SWR_START”，用于初始化冗余，再在OB35中调用FB101“SWR_ZYK”来实现冗余程序和数据的同步，然后再OB86中调用FC102“SWR_DIAG”进行诊断，这个诊断调用必须得做。

西门子PLC在工厂应用中存在的问题及解决措施随着工业自动化的发展，越来越多的工厂使用西门子PLC（可编程逻辑控制器）来实现生产过程的自动化控制。

在PLC应用中，也存在一些问题需要解决。

本文将探讨在工厂应用中使用西门子PLC时可能遇到的问题，并提供相应的解决措施。

问题1：PLC故障解决措施：为了解决PLC故障问题，可以采取以下措施：1. 定期进行PLC设备的维护和保养，包括清洁设备、检查电缆连接是否松动、更换磨损的零件等。

2. 建立一个定期检查PLC设备运行状态的计划，包括对重要指示灯、报警器和显示屏的检查。

3. 创建一个备份系统，将PLC程序和配置参数定期备份到另一个设备上，以防止数据丢失。

PLC编程是一个复杂的任务，需要专业的技术知识和经验。

在编程过程中可能会出现错误，导致控制逻辑不正确或无法实现所需的功能。

1. 训练员工：提供专业的培训和培训材料，帮助员工掌握PLC编程的基础知识和技能。

2. 使用PLC编程软件：使用PLC编程软件可以简化编程过程，并提供调试工具和错误检查功能。

3. 调试过程：在编程完成后，进行详细的调试过程，检查程序的逻辑是否正确，并确保所有传感器和执行器都能正确地与PLC交互。

问题3：PLC网络通信在大型工厂中，可能需要将多个PLC连接在一起以实现数据共享和协调控制。

PLC网络通信可能会遇到问题，例如通信故障、网络延迟等。

1. 使用可靠的通信协议和设备：选择设计良好且可靠的通信协议和设备，确保数据能够可靠地传输和处理。

2. 设计冗余网络：配置冗余网络以提供备份路径，确保即使出现故障，数据仍然能够传输。

3. 进行网络优化：优化网络配置和设置，减少网络延迟和数据丢失。

问题4：PLC的可扩展性随着工厂规模的扩大和生产需求的增加，可能需要扩展PLC系统，并添加更多的输入输出（IO）模块。

PLC的可扩展性可能会成为一个问题。

1. 购买具有较大IO容量的PLC：在选择PLC时，确保其具有足够的IO容量，以满足未来的扩展需求。

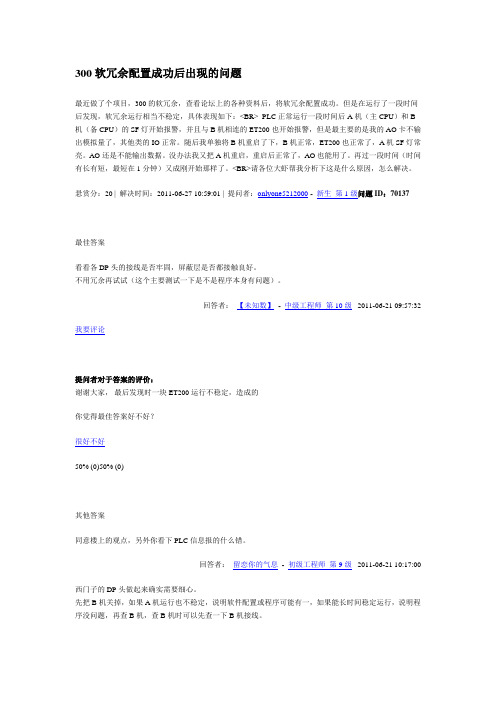

300软冗余配置成功后出现的问题最近做了个项目，300的软冗余，查看论坛上的各种资料后，将软冗余配置成功。

但是在运行了一段时间后发现，软冗余运行相当不稳定，具体表现如下：<BR> PLC正常运行一段时间后A机（主CPU）和B 机（备CPU）的SF灯开始报警，并且与B机相连的ET200也开始报警，但是最主要的是我的AO卡不输出模拟量了，其他类的IO正常。

随后我单独将B机重启了下，B机正常，ET200也正常了，A机SF灯常亮。

AO还是不能输出数据。

没办法我又把A机重启，重启后正常了，AO也能用了。

再过一段时间（时间有长有短，最短在1分钟）又成刚开始那样了。

<BR>请各位大虾帮我分析下这是什么原因，怎么解决。

悬赏分：20 | 解决时间：2011-06-27 10:59:01 | 提问者：onlyone5212000 - 新生第1级问题ID：70137最佳答案看看各DP头的接线是否牢固，屏蔽层是否都接触良好。

不用冗余再试试（这个主要测试一下是不是程序本身有问题）。

回答者：【未知数】- 中级工程师第10级2011-06-21 09:57:32 我要评论提问者对于答案的评价：谢谢大家，最后发现时一块ET200运行不稳定，造成的你觉得最佳答案好不好？很好不好50% (0)50% (0)其他答案同意楼上的观点，另外你看下PLC信息报的什么错。

回答者：留恋你的气息- 初级工程师第9级 2011-06-21 10:17:00西门子的DP头做起来确实需要细心。

先把B机关掉，如果A机运行也不稳定，说明软件配置或程序可能有一，如果能长时间稳定运行，说明程序没问题，再查B机，查B机时可以先查一下B机接线。
