机械设计基础试卷B评分标准

2007~2008学年第一学期期末考试《机械设计基础》试卷（A ）标准答案和评分标准一、填空题：（每空1分，共22分）1、小于2、173、槽轮机构、棘轮机构、不完全齿轮机构、凸轮间歇运动机构。

（四者取其三）4、大径 中径 小径5、柔性 刚性6、压强（p ） 压强和速度的乘积（pv ）7、法向 轴向 端面8、摇杆 曲柄9、强度准则 耐热性准则10、偶数11、运动 制造二、、选择题：（每题1.5分，共18分）1、A2、C3、B4、C5、B6、B7、D8、B9、C 10、A 11、D 12、D三、、简答题：（共5题，共22分）1、所谓运动副是指能使两构件直接接触并能产生一定相对运动的联接。

（1分）两构件通过点或线接触而构成的运动副是高副；（1分）；两构件通过面接触而构成的运动副是低副。

（1分）2、齿轮常见的失效形式有：轮齿折断、齿面磨粒磨损、齿面点蚀、齿面胶合。

（2分）开式齿轮传动的计算准则是按按齿根弯曲疲劳强度进行设计。

（1分）闭式软齿面齿轮设计准则为：按齿面接触疲劳强度的设计公式确定齿轮的主要尺寸，然后再按齿根弯曲疲劳强度进行校核。

（1分）闭式硬齿面齿轮设计准则为：按齿根弯曲疲劳强度的设计公式确定齿轮的主要尺寸，然后再按齿面接触疲劳强度进行校核。

（1分）开式齿轮传动与闭式齿轮传动的主要失效形式不同，前者主要为齿面磨粒磨损和轮齿折断，一般不会出现疲劳点蚀，因而无需验算接触强度。

（1分）3、Q235——屈服强度为235Mpa 的普通碳素钢（1分）ZG310-570——铸钢，屈服强度为310MPa ，抗拉强度为570MPa .（1分）6208——内径为40mm 轻系列的深沟球轴承。

（1分）4、弹性滑动是由于带的紧边与送边拉力不等，使带的两边弹性变形不等所引起的微量相对滑动。

（1分）打滑是由于外载荷所引起的圆周力大于带与小带轮接触弧上的全部摩擦力，使带沿轮面发生全面滑动，从动轮转速急剧降低甚至不动。

（1分）弹性滑动使带传动的传动比不准确（1分）；而打滑不仅使带丧失工作能力，而且使带急剧磨损发热。

2015—2016学年第一学期《机械设计基础》试卷（闭卷，考试时间120分钟）专业班级姓名学号开课系室机械设计与车辆工程系考试日期一、理论简答题（共35分）1.缝纫机的踏板机构是哪种饺链四杆机构？在实际使用中，缝纫机有时会出现踏不动或倒车现象，是什么原因引起的？有什么办法克服？(6分)是曲柄摇杆机构。

（2分）在实际使用中，缝纫机有时会出现踏不动或倒车现象，是由于机构处于死点位置引起的。

（2分）在正常运转时，，借助安装在机头主轴上的飞轮（即上带轮）的惯性作用，可以使缝纫机的踏板机构得曲柄冲过死点位置。

（2分）2. ①螺纹连接的基本类型有哪几种？它们各自的特点和应用如何？②常用螺纹中，效率最低、自锁性最好的是？效率较高，牙根强度较大、制造方便的是？ (10分)①.螺栓连接（1分） 2.螺钉连接（1分）3.双头螺柱连接（1分） 4.紧定螺钉连接。

（1分）应用场合：螺栓联接无需在被联接件上切制螺纹，使用不受被联接件材料的限制。

构造简单，装拆方便，应用广泛。

用于可制通孔的场合；（1分）双头螺柱的一端旋入并紧定在被联接件之一的螺纹孔中。

用于结构受限制而不能用螺栓或要求联接较紧凑的场合；（1分）螺钉联接不用螺母，应用与双头螺柱相似，但不宜用于经常装拆的联接，以免损坏被联接件的螺纹孔；（1分）紧定螺钉联接旋入被联接件之一的螺纹孔中，其末端顶住另一被联接件的表面或顶入相应的坑中，以固定两个零件的相互位置，并可传递不大的力或转矩（1分）三角螺纹（1分），梯形螺纹，（1分）3.根据课本所学请举例说明机械中经常使用的机构（至少写出4种）？欲要实现把回转运动改变为直线运动，可以采用哪些机构（至少写出2种）?（6分）1）机械中经常使用的机构有连杆机构、齿轮机构、凸轮机构、带传动机构、链传动机构、间歇运动机构等；（每个1分）（2）要把回转运动改变为直线运动，可采用曲柄滑块机构和导杆机构。

（每个1分）4.简述齿轮传动的失效形式和开式齿轮传动的设计准则（5分）失效形式包括：轮齿折断、齿面接触疲劳磨损（点蚀）、齿面磨粒磨损、齿面胶合、轮齿塑性变形。

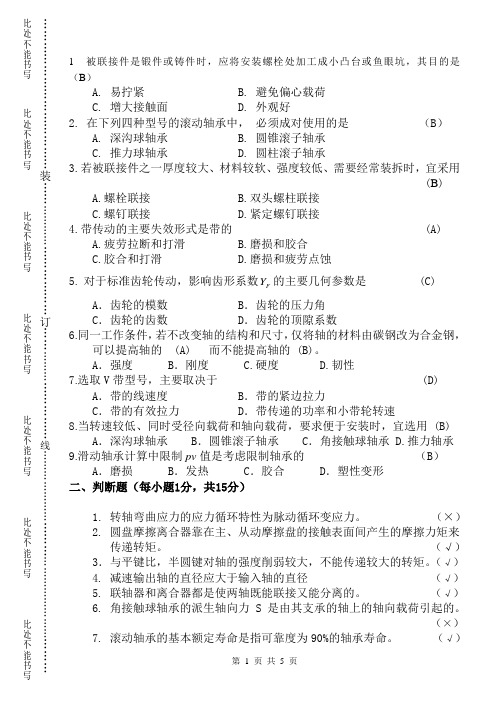

第 1 页 共 5 页 …………………………………装………………………………订…………………………线……………………………………………………… 此处不能书写此处不能书写 此处不能书写此处不能书写 此处不能书写 此处不能书写此处不能书写1 被联接件是锻件或铸件时，应将安装螺栓处加工成小凸台或鱼眼坑，其目的是 （B ） A. 易拧紧 B. 避免偏心载荷 C. 增大接触面 D. 外观好 2. 在下列四种型号的滚动轴承中， 必须成对使用的是 （B ） A. 深沟球轴承 B. 圆锥滚子轴承 C. 推力球轴承 D. 圆柱滚子轴承 3.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用(B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 4.带传动的主要失效形式是带的 (A) A.疲劳拉断和打滑 B.磨损和胶合 C.胶合和打滑 D.磨损和疲劳点蚀 5. 对于标准齿轮传动，影响齿形系数F Y 的主要几何参数是 (C) A ．齿轮的模数 B ．齿轮的压力角 C ．齿轮的齿数 D ．齿轮的顶隙系数 6.同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的 (A) 而不能提高轴的 (B)。

A ．强度 B ．刚度 C.硬度 D.韧性 7.选取V 带型号，主要取决于 (D)A ．带的线速度B ．带的紧边拉力C ．带的有效拉力D ．带传递的功率和小带轮转速8.当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用 (B)A ．深沟球轴承B ．圆锥滚子轴承C ．角接触球轴承 D.推力轴承9.滑动轴承计算中限制pv 值是考虑限制轴承的 （B ）A ．磨损B ．发热C ．胶合D ．塑性变形二、判断题（每小题1分，共15分）1. 转轴弯曲应力的应力循环特性为脉动循环变应力。

（×）2. 圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。

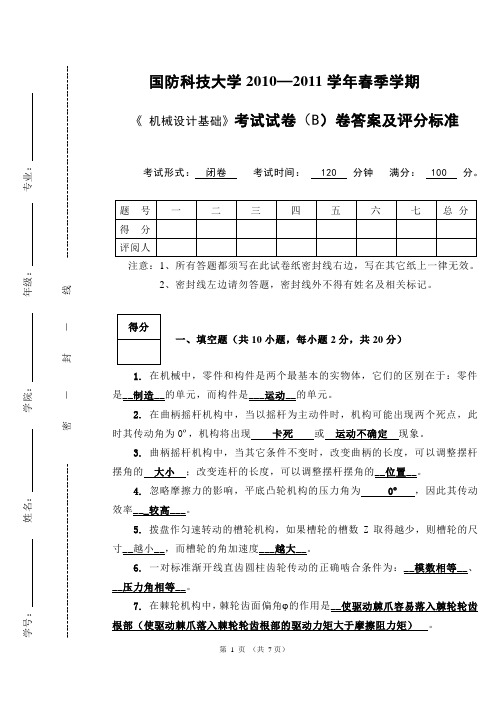

第 1 页 （共 7页）国防科技大学2010—2011学年春季学期《 机械设计基础》考试试卷（B ）卷答案及评分标准考试形式： 闭卷 考试时间： 120 分钟 满分： 100 分。

注意：1、所有答题都须写在此试卷纸密封线右边，写在其它纸上一律无效。

2、密封线左边请勿答题，密封线外不得有姓名及相关标记。

一、填空题（共10小题，每小题2分，共20分）1. 在机械中，零件和构件是两个最基本的实物体，它们的区别在于：零件是__制造__的单元，而构件是___运动__的单元。

2. 在曲柄摇杆机构中，当以摇杆为主动件时，机构可能出现两个死点，此时其传动角为0º，机构将出现 卡死 或 运动不确定 现象。

3. 曲柄摇杆机构中，当其它条件不变时，改变曲柄的长度，可以调整摆杆摆角的 大小 ；改变连杆的长度，可以调整摆杆摆角的__位置__。

4. 忽略摩擦力的影响，平底凸轮机构的压力角为 0º ，因此其传动效率___较高___。

5. 拨盘作匀速转动的槽轮机构，如果槽轮的槽数Z 取得越少，则槽轮的尺寸__越小__，而槽轮的角加速度___越大__。

6. 一对标准渐开线直齿圆柱齿轮传动的正确啮合条件为：__模数相等__、__压力角相等__。

7. 在棘轮机构中，棘轮齿面偏角 的作用是__使驱动棘爪容易落入棘轮轮齿根部（使驱动棘爪落入棘轮轮齿根部的驱动力矩大于摩擦阻力矩） 。

学号： 姓名： 学院： 年级： 专业：------------------------------------------------- 密 － 封 － 线 ------------------------------------------------------第 2 页 （共 7页）8. 设计渐开线软齿面标准齿轮啮合传动时，在满足弯曲强度的条件下，应选取尽可能小的 模数 ，尽可能多的 齿数 。

9. 设计一般条件下的圆柱形螺旋压缩弹簧，材料应优先选用__碳素弹簧钢丝__；该弹簧受到工作载荷后，其最大切应力发生在__弹簧丝靠近弹簧轴线的内侧__。

东莞理工学院（本科）试卷（A 卷）2007 --2008学年第 一 学期《机械设计基础》试卷参考答案及评分标准一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”） 1、(×)对心曲柄滑块机构具有急回运动特性。

2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。

3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。

4、(×)滚子链链节数应尽量取奇数。

5、(×)深沟球轴承只能承受纯径向载荷。

二、选择填空题（共10分，每空2分）1、齿轮传动中，若主动轮1和从动轮2的材料不同，工作时小齿轮和大齿轮的齿面接触应力为 C 。

A ．21H H σσ>； B ．21H H σσ<； C ．21H H σσ=。

2、自行车的前轴是 A 。

A ．心轴；B ．转轴；C ．传动轴。

3、键的剖面尺寸通常是根据D 按标准选择。

A. 传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。

4、型号为7213AC 的滚动轴承是内径为 C 轴承。

A. 65mm 的圆锥滚子；B. 55mm 的深沟球；C. 65mm 的角接触球。

5、根据图1所注明的尺寸，判断图示铰链四杆机构为 A 。

A. 曲柄摇杆机构；B. 双曲柄机构；C. 双摇杆机构。

100 90三、填空题（共16分，每空1分）1、在凸轮机构中，从动件在推程按等速运动规律运动，则在推程开始和推程终止两个运动瞬间，给机构带来刚性冲击。

2、带传动中的打滑现象最先出现在带与小带轮的接触弧上。

3、滚子链传动中产生的跳齿和脱链现象最先出现在大链轮轮齿上。

4、闭式齿轮传动中，齿面点蚀最先出现在靠近节线的齿根面上。

5、试举出轴上零件的两种常用轴向固定形式：轴肩和套筒。

6、用范成法切制正常齿制渐开线标准直齿圆柱齿轮齿廓时，避免根切的最少齿数为17。

7、三角形螺纹的牙型角=α60度，常用于连接。

端正考风 严肃考纪 诚信应考！广东省华南理工大学-工学院2012-2013学年度第 二 学期《机械设计基础》期末考试试题（B ）卷注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上(或答题纸上)；3．考核方式：考试［ ］考查［ ］；考试形式：闭卷［ ］开卷［ ］；4. 考场要求：笔试［ ］机试［ ］；考试时间120分钟。

一、填空题（10分）1．两构件通过面接触组成的运动副称为 副，通过线接触组成的运动副称为 副。

2． 齿轮传动的标准安装是指_______________。

3．铰链四杆机构是按 的不同形式分为三种基本型式的。

4．平面连杆机构当行程速比K________时，机构就具有急回特性。

5．分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。

7．渐开线齿廓形状取决于_____________________直径大小， 一、选择题（每题2分，共20分）1．当两轴距离较远，且要求传动比准确，宜采用_______。

(1 )带传动 (2）一对齿轮传动 (3) 轮系传动 2．键联接的主要用途是使轮与轮毂之间________(1)沿轴向固定并传递轴向力 (2) 沿轴向可作相对滑动并具由导向性 （3）沿周向固定并传递扭距 (4 安装拆卸方便3．一个渐开线圆柱齿轮上有两个可见圆，______、______和两个不可见圆：___、____。

（1）度圆、齿顶圆； 基圆、齿根圆； （2） 齿顶圆、基圆； 分度圆、齿根圆（3）分度圆、基圆；齿顶圆、齿根圆；（4）齿顶圆、齿根圆；分度圆、基圆4．一蜗杆轴，其两端宜选用_____________。

（1）推力轴承（2）向心轴承（3）向心推力轴承5．自行车轮轴、电风扇叶片、起重机上的起重吊钩、台虎钳上的螺杆、柴油发动机上的曲轴和减速器中的齿轮，以上零件中有（）种是通用零件。

一、填空题（共7题，每空1分，共15分）1、回转副（或铰链）2、机器机构3、转轴传动轴心轴4、≥15、9500 85006、螺栓连接双头螺柱连接螺钉连接紧定螺钉连接7、修正系数 1评分标准：每空1分，共15分，答案基本符合题意给分。

二、选择题（共10题，每空1分，共10分）1、B2、B3、D4、C5、A6、C7、B8、C9、C 10、D评分标准：每题1分，共10分三、简答题（共3题，共15分）1、（4分）答：由于带在工作时，要受到离心拉力作用，当带速过高时会使离心力增大，导致带与带轮间的摩擦力减小，传动中容易打滑。

此外，带速高，单位时间内绕过带轮的次数增多，降低传动带的工作寿命。

若带速太低，则当传递功率一定时，带传动的有效拉力过大，所需带的根数增多，于是带轮的宽度、轴径及轴承的尺寸都要随之加大。

因此要把带速限制在合理的范围之内。

评分标准：每题答对一条原因加2分，但总分不超过4分。

2、（8分）舍五入。

3、（3分）答： 键连接、花键连接、销、过盈配合连接等。

评分标准：共3分，每答对一种加1分，但总分不超过3分。

四、计算题（共4题，共42分）1、（12分） 1)因为齿数必须为整数，所以 取m=5 mm 则mm z z z z m a 3502)(52)(2121=+=+=① （1分） 5.22==zz z i ② （1分） 由①②得：100,4021==z z （共2分） m=5,属于外啮合传动。

（1分）评分标准：共5分，具体见题后括号标注。

2）分）（共分）（共分）（共分）共分）（共120'mm500',mm 200'1mm5.487)22(1mm 5.187)22(1(510)2(,210)2(1500,mm 2002211**22**11*22*112211=======--==--==+==+=====ααd d d d c h z m d c h z m d m m h z m d m m h z m d m mm z d m z d a f a f a a a a评分标准：共5分，具体分配见题后括号标注3）若实际的安装中心距α'=351mm ，啮合角发生变化 （共1分）44.2035120cos 350arccos 'cos arccos '===a a αα （共1分）评分标准：共2分，判断、计算各1分。

大于等于90分，优。

小于60分，差。

01.尺寸23个，每个1分，共23分。

（漏标或多标一个尺寸扣1分。

）02.切点9个，每个3分，共27分。

（过渡不光滑的切点，每个扣3分。

）03.区分线型，5分。

（粗细实线一样宽，扣5分。

）04.作图辅助线是淡细实线，5分。

（作图辅助线画成虚线或其它线型，扣5分。

）05.所有尺寸箭头正确，5分。

06.所有尺寸界线出头一致约4毫米，5分。

07.所有线性尺寸数字注写方向和注写位置正确，5分。

08.图形误差在2毫米、2度以内，5分。

09.图面清洁，5分。

10.所有图形和尺寸没有超出图框线，没有画到标题栏里，5分。

11.两个断面图正确，指轮廓用深细实线且光滑过渡，剖面线方向和间距完全一致，5分。

12.所有图形用圆规、直尺画出，不是徒手画，5分。

大于等于90分，优。

小于60分，差。

01.区分线型，5分。

（粗细实线一样宽，扣5分。

）02.作图辅助线是淡细实线，5分。

（作图辅助线画成虚线或其它线型，扣5分。

）03.所有尺寸箭头正确，5分。

04.所有尺寸界线出头一致约4毫米，5分。

05.所有线性尺寸数字注写方向和注写位置正确，5分。

06.图面清洁，5分。

07.所有图形和尺寸没有超出图框线，没有画到标题栏里，5分。

08.所有图形用圆规、直尺画出，不是徒手画，5分。

09.主视图、俯视图、左视图共12处，每处5分。

P100：轴系装配图，满分100分大于等于90分，优。

小于60分，差。

01.区分线型，5分。

（粗细实线一样宽，扣5分。

）02.作图辅助线是淡细实线，5分。

（作图辅助线画成虚线或其它线型，扣5分。

）03.图面清洁，5分。

04.所有图形没有超出图框线，没有画到标题栏里，5分。

05.所有图形用圆规、直尺画出，不是徒手画，5分。

06.每个零件的剖面线画法必须是唯一的，5分。

07.被轴断开成上下两部分的零件，剖面线画法必须是上下一致的，5分。

08.主视图共13处，每处5分。

P102：柱塞泵装配图，满分100分大于等于90分，优。

1.B24.弯矩扭矩25. p<[p] pv < [pu]机械设计基础试题参考答案及评分标准一、选择题：每小题3分，共45分。

2.A3. D4. D5.B二、填空题：每空1分，共20分。

三、分析题：共15分26.（本题满分5分）最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550）,满足存在曲柄的必要条件，且最短杆为连架杆。

............ （3分）故该皎链四杆机构为曲柄摇杆机构。

......... （2分）27.（本题满分10分）答案参见第27题答案图斜齿轮3、4的轮齿旋向 ......... （2分）F/、已2、尤3、已3的方向 ......... （8分）6.B7.A8.C9.A 10.CILD 12.A13.A 14.C I5.D16.槽数z 拨盘圆销数K 17.周期性非周期性18.动两19.分度圆直径山（或中心距a）齿宽b20.节点一21.胶合点蚀22.包角名摩擦系数23.平均瞬时第27题答案图四、计算题：共48分。

28.（本题满分6分）解F=3x4-2x5-l=l （4分）E、F处之一为虚约束（229.（本题满分12分）7 An解（1）小齿轮齿数—= —= 20i 3小火2。

2x160 4模数m = == 4mmZ] + z2 20+60（2分）分度圆半径g 4x 20 Mr ———- = ------- =40mm2 2（2基圆半径彷=q cosa = 40cos2（P = 37.59mm （2分）mn 3.14x4 〔“ —=------------------ =6.28mm2 2z, acosa 160cos 20°八〜八、（2） cos a f =——= -------------- : ----- = 0.9168a分度圆齿厚（2分）a! = 23.54°节圆半径 *'=彷/cos。

' =37.59/cos23.54。
