开关电源工程化实用设计指南开关电源是一种非常重要的电力转换设备，它可以将输入的直流电压转换为输出的交流电压，从而满足各种电子设备的供电需求。
开关电源的工程化实用设计是一项涉及到多个领域的技术工作，包括电路设计、磁性元件设计、功率转换器设计、控制器设计和可靠性设计等。
下面将介绍开关电源的工程化实用设计指南。
一、电路设计开关电源的电路设计是整个设计的核心，也是最关键的一步。
在电路设计中，需要考虑以下几个方面的因素：输入和输出电压：开关电源的输入和输出电压需要根据电子设备的实际需求来确定。
在输入电压方面，需要考虑到电网电压的波动和噪声等因素，确保开关电源能够稳定工作。
在输出电压方面，需要根据电子设备的功率和负载特性来进行设计，确保输出的电压能够满足电子设备的供电需求。
功率容量：开关电源的功率容量需要根据电子设备的功率需求来确定。
在确定功率容量时，需要考虑到开关电源的最大负载和可能出现的峰值负载等因素，确保开关电源的功率容量足够且不会出现过载或损坏的情况。
电路拓扑：开关电源的电路拓扑是指其基本电路结构。
根据不同的需求，可以选择不同的电路拓扑来进行设计。
常用的电路拓扑包括BUCK型、BOOST型、BUCK-BOOST型等，需要根据实际情况来选择合适的电路拓扑。
控制方式：开关电源的控制方式是指如何控制开关管的导通和关断，以达到稳定输出电压的目的。
常用的控制方式包括脉冲宽度调制（PWM）、脉冲频率调制（PFM）和电流模式控制等，需要根据实际情况来选择合适的控制方式。
二、磁性元件设计开关电源中的磁性元件主要包括电感和变压器，它们在功率转换器中起到重要的作用。
在磁性元件设计中，需要考虑以下几个方面的因素：磁芯材料：磁芯材料的选择是磁性元件设计的关键。
常用的磁芯材料包括铁氧体、坡莫合金和非晶合金等，需要根据实际情况来选择合适的磁芯材料。
线圈设计：线圈设计是磁性元件设计的另一个关键因素。
在电感设计中，需要考虑到线圈的匝数、线径和绕制方式等因素，以确保电感能够满足开关电源的负载需求。
一种高效反激式开关电源的设计及性能测试高效反激式开关电源是一种常见的电源设计方案，具有高效率、低功耗和小体积等优点。
本文将介绍一种高效反激式开关电源的设计，并对其性能进行测试。
一、设计方案高效反激式开关电源的设计主要包括变压器设计、功率开关管选择、电容滤波和反馈控制电路等。
下面依次介绍各个部分的设计。
1.变压器设计变压器是高效反激式开关电源的关键部分，通常采用多层铜箔绕线制成。
变压器的设计需要考虑输入电压、输出电压、输出功率和开关频率等因素。
根据具体的设计要求，可以采用磁芯材料和线圈参数来确定变压器的结构和参数。
2.功率开关管选择功率开关管是实现开关过程的关键元器件，常见的有MOS管和IGBT 管等。
选择适合的功率开关管需要考虑开关频率、功率损耗和电流容量等因素。
3.电容滤波电容滤波是实现开关电源输出稳定的重要环节，它能减小输出纹波和噪声。
选择合适的电容容值和工作电压是关键。
4.反馈控制电路反馈控制电路可以通过对输出电压进行实时监测和控制，实现电压的稳定输出。
常见的反馈控制电路有电流反馈和电压反馈。
二、性能测试对高效反激式开关电源的性能进行测试，可以从以下几个方面进行评估。
1.效率测试高效反激式开关电源的一个主要特点是高效率，因此需要测试其输入功率和输出功率，从而计算出电源的转换效率。
2.输出稳定性测试输出稳定性是衡量开关电源性能的关键指标之一，可以通过在不同负载条件下测量输出电压的波动情况来评估。
3.过载和短路保护测试过载和短路保护是开关电源的常见功能，需要测试电源在负载过载和短路情况下的响应速度和保护能力。
4.温升测试温升测试是为了评估开关电源在高负载和长时间运行时的热耗能力，通过测量电源的温度变化来评估其散热效果。
5.器件可靠性测试开关电源的器件可靠性测试是为了评估电源的长期稳定性和可靠性，可以通过长时间运行和负载周期测试等方法进行。
通过以上测试，可以全面评估高效反激式开关电源的性能，从而为其后续的生产和应用提供参考。
开关电源适配器设计方案开关电源适配器是一种将交流电转换成稳定的直流电的电子装置。
它广泛应用于各种电子设备中，如计算机、手机、电视等。
在设计开关电源适配器时，需要考虑其安全性、可靠性、效率和成本等因素。
下面是一个1200字以上的开关电源适配器设计方案。
设计需求：1.输入电压范围：85V-265VAC2.输出电压：12VDC3.输出电流：最大2A4.效率要求：高于85%5.安全标准：符合国际安全标准设计方案：一、输入部分设计：1.输入滤波电路：使用电源滤波电容器和电源滤波电感进行输入电压的滤波，以降低输入电源的噪声和干扰。
2.输入过压保护：使用过压保护电路，当输入电压超过设定范围时，断开输入电路，以保护电路安全。
3.输入过流保护：使用过流保护电路，当输入电流超过设定范围时，自动切断输入电路，以防止过载。
二、开关电源部分设计：1.双向开关电路：采用双向开关电路，可以实现输入和输出的电流、电压的正反向控制，以充分利用电能。
2.开关频率：选择合适的开关频率，以保证转换效率高、电磁干扰小。
3.开关控制IC：选择高性能的开关控制IC，具有过流、过压、短路等保护功能，并具有较高的工作效率和可靠性。
三、输出部分设计：1.输出稳压电路：使用稳压电路，保证输出电压稳定在12VDC，以满足设备对电压的要求。
2.输出过载保护：使用过载保护电路，当输出电流超过设定范围时，自动切断输出电路，保护设备安全。
3.输出短路保护：使用短路保护电路，当输出端短路时，自动切断输出电路，以防止设备损坏。
四、辅助电路和保护电路设计：1.温度保护：加装温度传感器，在温度超过设定范围时，自动切断电源，以确保电路安全。
2.过流保护：在输出端加装过流保护电路，当输出电流超过最大额定值时，自动切断输出电路，以保护电路和设备安全。
3.过压保护：在输出端加装过压保护电路，当输出电压超过设定范围时，自动切断输出电路，以防止设备损坏。
4.短路保护：在输出端加装短路保护电路，当输出端短路时，自动切断输出电路，以保护电路和设备安全。
300W开关电源方案简介本文档介绍了一个300W的开关电源方案，用于提供稳定可靠的电源供应。
开关电源是一种将交流电转换为直流电的电源，通过开关管的开关动作来实现电压和电流的转换。
本方案采用了先进的电路设计和高效的开关管，以提高电源效率和稳定性。
方案设计输入电路300W开关电源的输入电压范围通常为220VAC或110VAC，本方案针对220VAC设计。
输入电路主要由滤波器、整流器和变压器组成。
滤波器用于滤除输入电压中的高频噪声，以保证输出电压的稳定性。
常见的滤波器电路包括Pi型滤波器和L型滤波器。
整流器将交流电转换为直流电，常见的整流器电路有全波整流和半波整流。
全波整流器可以实现较高的转换效率。
变压器用于将输入电压变换为适合开关电源工作的低压电压。
变压器一般由高频变压器和输出电感器组成，以提供高效的功率转换。
控制电路开关电源的控制电路主要包括开关管驱动电路和反馈控制电路。
开关管驱动电路负责控制开关管的开关动作，并控制输出电压。
常见的开关电源控制电路有固定频率PWM控制和变频控制。
反馈控制电路用于监测输出电压并调整开关管的开关动作，以稳定输出电压。
反馈控制电路一般由比较器、误差放大器和反馈元件组成。
输出电路输出电路主要由输出电感器、输出电容和负载组成。
输出电感器用于平滑输出电流，防止电流突变。
输出电容则用于平滑输出电压，提供稳定的负载。
负载是指连接在开关电源输出端的设备或电路，可以是各种电子设备、通信设备或其他电子装置。
负载的功率需小于或等于300W。
优点与特点高效率300W开关电源采用了高效率的开关管和控制电路，以减少功耗并提高转换效率。
高效率意味着更少的能量损耗，更低的温度和更长的使用寿命。
稳定性本方案采用了反馈控制电路来稳定输出电压，同时使用优质的电子元件和合理的电路布局，以提供稳定可靠的电源供应。
稳定的输出电压对各种设备和电路的正常运行至关重要。
可靠性300W开关电源采用了与国际标准相符的设计和制造工艺，确保产品的质量和可靠性。

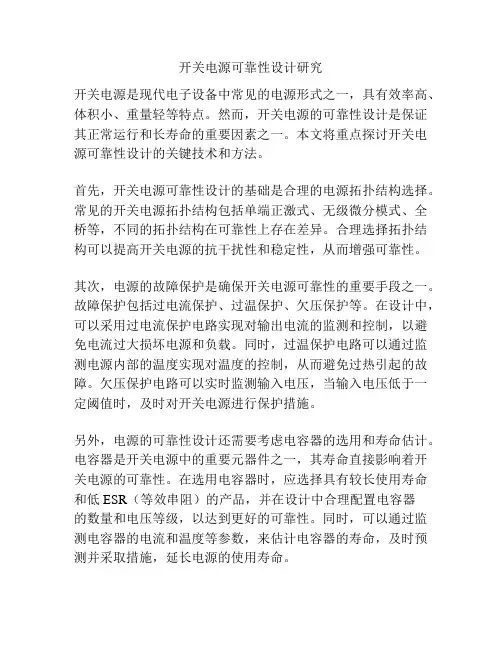

开关电源可靠性设计研究开关电源是现代电子设备中常见的电源形式之一，具有效率高、体积小、重量轻等特点。
然而，开关电源的可靠性设计是保证其正常运行和长寿命的重要因素之一。
本文将重点探讨开关电源可靠性设计的关键技术和方法。
首先，开关电源可靠性设计的基础是合理的电源拓扑结构选择。
常见的开关电源拓扑结构包括单端正激式、无级微分模式、全桥等，不同的拓扑结构在可靠性上存在差异。
合理选择拓扑结构可以提高开关电源的抗干扰性和稳定性，从而增强可靠性。
其次，电源的故障保护是确保开关电源可靠性的重要手段之一。
故障保护包括过电流保护、过温保护、欠压保护等。
在设计中，可以采用过电流保护电路实现对输出电流的监测和控制，以避免电流过大损坏电源和负载。
同时，过温保护电路可以通过监测电源内部的温度实现对温度的控制，从而避免过热引起的故障。
欠压保护电路可以实时监测输入电压，当输入电压低于一定阈值时，及时对开关电源进行保护措施。
另外，电源的可靠性设计还需要考虑电容器的选用和寿命估计。
电容器是开关电源中的重要元器件之一，其寿命直接影响着开关电源的可靠性。
在选用电容器时，应选择具有较长使用寿命和低ESR（等效串阻）的产品，并在设计中合理配置电容器的数量和电压等级，以达到更好的可靠性。
同时，可以通过监测电容器的电流和温度等参数，来估计电容器的寿命，及时预测并采取措施，延长电源的使用寿命。
此外，地线和屏蔽是开关电源可靠性设计中需要注意的关键问题。
地线连接应尽量短而粗，以减少地线电阻和电感的影响，从而降低干扰和损耗。
同时，对于高频开关电源，还需要合理设计屏蔽结构，减少电磁辐射和接收的干扰，提高电源的可靠性。
最后，开关电源可靠性设计还需要进行严格的可靠性测试和验证。
可以通过老化实验、振动实验、温度实验等手段，对开关电源进行全面的可靠性测试。
同时，还可以进行可靠性模拟和分析，对开关电源的失效模式进行预测和分析，以提前采取相应的措施，提高开关电源的可靠性。
开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。
它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。
在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。
2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。
（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。
二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。
（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。
（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。
2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。
（2）电压和电流等级：确保开关器件能承受最大电压和电流。
（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。
（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。
3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。
（2）精度：提高控制电路的采样精度，降低输出电压的波动。
（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。
三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。
3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。
4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。
5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。
24v开关电源方案简介在现代电子设备中，24V开关电源广泛应用于工业自动化、通信、医疗和家用电器等领域。
它提供稳定、可靠的电源供应，是许多设备正常运行的关键。
本文将介绍24V开关电源的基本原理和设计方案，以帮助读者了解这一重要的电源类型。
基本原理24V开关电源是一种基于开关电源技术的直流电源。
它通过将交流电转换为高频脉冲电压，再经过整流滤波得到稳定的直流电压输出。
其基本原理如下：1.输入变压器：将输入的交流电压转换为所需的较高或较低电压。
在24V开关电源中，输入变压器通常将输入的220V或110V交流电压转换为较低的交流电压。
2.整流器：输入变压器输出的低压交流电通过整流电路转换为直流电压。
在24V开关电源中，常用的整流电路包括单相桥式整流电路和三相桥式整流电路。
3.滤波器：为了使得输出直流电压更加稳定，滤波器通常与整流器相结合，通过电容和电感元件来滤除交流电压的纹波成分。
4.开关电源控制电路：开关电源控制电路主要由开关元件、驱动电路和反馈控制电路组成。
开关元件（如MOSFET、IGBT等）按照一定规律进行开关操作，通过驱动电路控制开关元件的通断，从而控制输出电压的大小。
反馈控制电路用于监测输出电压，并通过控制电路对开关元件进行调节，以保持输出电压的稳定。
5.输出变压器：输出变压器用于将控制电路中产生的高频脉冲电压转换为所需的输出电压。
在24V开关电源中，输出变压器将高频脉冲电压转换为24V直流电压。
设计方案在设计24V开关电源时，需要考虑以下几个关键因素：1. 输入电压范围开关电源通常需要适应不同的输入电压范围，以满足不同地区和不同应用场景的需求。
在设计24V开关电源时，应确保输入变压器的额定输入电压范围能够覆盖常见的输入电压（如220V，110V等）。
2. 输出电流和功率输出电流和功率是决定开关电源能否满足设备需求的重要参数。
在设计24V开关电源方案时，应根据设备的功率需求确定输出电流和功率的最小要求。

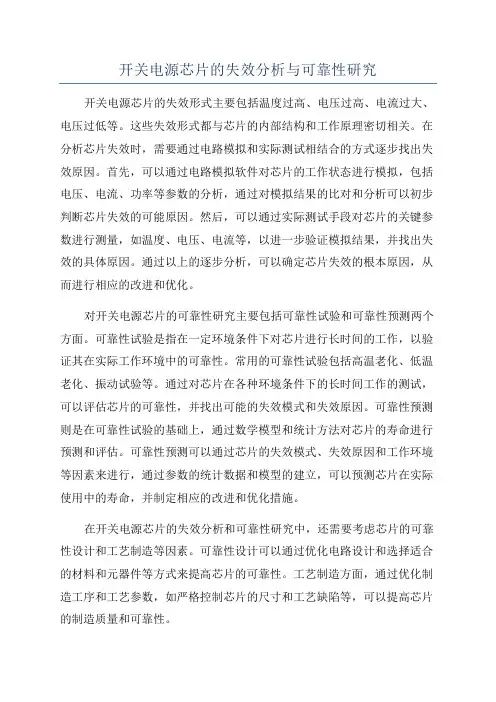

开关电源芯片的失效分析与可靠性研究开关电源芯片的失效形式主要包括温度过高、电压过高、电流过大、电压过低等。
这些失效形式都与芯片的内部结构和工作原理密切相关。
在分析芯片失效时，需要通过电路模拟和实际测试相结合的方式逐步找出失效原因。
首先，可以通过电路模拟软件对芯片的工作状态进行模拟，包括电压、电流、功率等参数的分析，通过对模拟结果的比对和分析可以初步判断芯片失效的可能原因。
然后，可以通过实际测试手段对芯片的关键参数进行测量，如温度、电压、电流等，以进一步验证模拟结果，并找出失效的具体原因。
通过以上的逐步分析，可以确定芯片失效的根本原因，从而进行相应的改进和优化。
对开关电源芯片的可靠性研究主要包括可靠性试验和可靠性预测两个方面。
可靠性试验是指在一定环境条件下对芯片进行长时间的工作，以验证其在实际工作环境中的可靠性。
常用的可靠性试验包括高温老化、低温老化、振动试验等。
通过对芯片在各种环境条件下的长时间工作的测试，可以评估芯片的可靠性，并找出可能的失效模式和失效原因。
可靠性预测则是在可靠性试验的基础上，通过数学模型和统计方法对芯片的寿命进行预测和评估。
可靠性预测可以通过芯片的失效模式、失效原因和工作环境等因素来进行，通过参数的统计数据和模型的建立，可以预测芯片在实际使用中的寿命，并制定相应的改进和优化措施。
在开关电源芯片的失效分析和可靠性研究中，还需要考虑芯片的可靠性设计和工艺制造等因素。
可靠性设计可以通过优化电路设计和选择适合的材料和元器件等方式来提高芯片的可靠性。
工艺制造方面，通过优化制造工序和工艺参数，如严格控制芯片的尺寸和工艺缺陷等，可以提高芯片的制造质量和可靠性。
综上所述，对开关电源芯片的失效分析和可靠性研究是提高设备可靠性和稳定性的关键环节。
通过对芯片失效的分析和可靠性试验的评估，可以找出失效的根本原因和寻求相应的改进措施，从而提高芯片的可靠性和性能。
此外，还需要考虑到可靠性设计和工艺制造等因素，以综合提升开关电源芯片的可靠性和寿命。
开关电源的可靠性设计开关电源是各种系统的核心部分。
开关电源的需求越来越大，同时对可靠性提出了越来越高的要求。
涉及系统可靠性的因素很多。
目前，人们认识上的主要误区是把可靠性完全（或基本上）归结千元器件的可靠性和制造装配的工艺，忽略了系统设计和环境温度对可靠性的决定性的作用。
据美国海军电子实验室的统计，整机出现故障的原因和各自所占的百分比如表1所示。
气叩%410JO在民用电子产品领域，日本的统计资料表明，可靠性间题80%源千设计方面（日本把元器件的选型、质量级别的确定、元器件的负荷率等部分也归入设计上的原因）。
以上两方面的数据表明，设计及元器件（元器件的选型，质量级别的确定，元器件的负荷率）的原因造成的故障，在开关电源故障原因中占80%左右。
减少这两方面造成的开关电源故障，具有重要的意义。
总之，对系统的设计者而言，需要明确建立“可靠性”这个重要概念，把系统的可靠性作为重要的技术指标，认真对待开关电源可靠性的设计工作，并采取足够的措施提高开关电源的可靠性，才能使系统和产品达到稳定、可靠的目标。
本文就从这两个方面来研究与阐述。
----------------------------------0系统可靠性的定义及指标0----------------------------------国际上，通用的可靠性定义为：在规定条件下和规定的时间内，完成规定功能的能力。
此定义适用千一个系统，也适用千一台设备或一个单元。
描述这种随机事件的概率可用来作为表征开关电源可靠性的特征量和特征函数。
从而，引出可靠度[R(t)]的定义：系统在规定条件下和规定时间内，完成规定功能的概率。
•2)开关电源的散热设计MOS管导通时有—定的压降，也即器件有—定的损耗，它将引起芯片的温升，但是器件的发热情况与其耐热能力和散热条件有关。
由此，器件功耗有—定的容限。
其值按热欧姆定律可表示为：PD= "Tj-Tc/RT"式中，"Tj"是额定结温(Tj=150°C),"Tc"是壳温，"RT"是结到管壳间的稳态热阻，"Tj"代表器件的耐热能力，"Tc"和'RT"代表器件的散热条件，而'PD"就是器件的发热情况。
LED照明驱动开关电源设计引言：随着LED照明技术的发展，LED照明驱动开关电源的设计成为当前研究的热点之一、因为开关电源相比于线性电源具有高效率、小体积、轻重量等优势，被广泛应用于各种照明设备中。
设计要求：1.输出电压范围：12V；2.输出电流范围：0-1A；3.输入电压范围：100-240V；4.输出电流波动小于5%；5.效率大于80%；6.稳定性好，可靠性高。
设计方案：1. 开关电源拓扑结构选择：Boost型；2.选择合适的功率开关管和大电感元件；3.设计合适的输出电压反馈电路；4.选择合适的控制芯片；5.合理设计电源输入和输出滤波电容；6.添加过流、过压、过温等保护电路。
具体设计过程：1.电源拓扑结构选择：根据所需的输出电压和电流范围，选择Boost型拓扑结构，因为它能够提供较高的输出电压。
2.功率开关管和大电感元件选择：选择合适的功率开关管和大电感元件可以保证系统的工作效率和稳定性。
根据输出电流的要求，选择合适的功率开关管，同时根据开关频率和电感电流波动大小，选择合适的大电感元件。
3.输出电压反馈电路设计：设计一个反馈电路来控制输出电压的稳定性。
可以采用基于光耦的反馈电路，通过测量输出电压，并经转换后对控制芯片进行反馈，来实现稳定输出电压。
4.控制芯片选择：选择合适的开关电源控制芯片来调节开关管的驱动信号，以控制输出电压和电流的稳定性。
控制芯片需要具备过流、过压等保护功能。
5.输入和输出滤波电容设计：设计一个合适的输入滤波电容以减小输入电压的波动。
同时，设计合适的输出滤波电容以减小输出电流的波动。
6.保护电路设计：为了增加开关电源的可靠性，设计过流、过压、过温等保护电路来防止电源发生故障。
结论：LED照明驱动开关电源设计需要考虑多个因素，包括输出电压和电流范围、输入电压范围、效率、稳定性等。
采用Boost型拓扑结构，选择合适的功率开关管和大电感元件，设计合适的输出电压反馈电路，选择合适的控制芯片，合理设计电源输入和输出滤波电容，以及添加过流、过压、过温等保护电路，能够设计出高效率、稳定性好、可靠性高的LED照明驱动开关电源。
开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应，其具有高效率、稳定性和可调性等优点。
设计和调试开关电源时，需要注意一些重要要点。
一、开关电源设计要点：1.选择适当的拓扑结构：开关电源的拓扑结构有多种，如降压型、升压型、升降压型等。
要根据设备的功率需求和使用环境来选择合适的拓扑结构。
2.选择合适的功率器件：开关电源的功率器件主要包括开关管、二极管和变压器等。
需要选择具备合适功率和工作频率范围的器件，并且要考虑其可靠性和成本。
3.控制和保护电路设计：开关电源需要有稳定的控制和保护功能，如输出电压、电流的监测和调节，过载、过压、短路等故障的保护。
需要设计相应的反馈和控制电路，保证开关电源的可靠工作。
4.选择合适的滤波电路：开关电源在工作过程中会产生较大的开关干扰，需要采取合适的滤波措施，减小开关干扰对其他电子设备的影响。
5.选择合适的输出电容：开关电源的输出端需要连接电容进行滤波，以减小输出纹波。
应选择适当容量和质量的电容，保证输出电压稳定。
6.保证开关电源的安全性：开关电源设计时需要考虑一些安全因素，如避免触电危险、瞬态过电压保护等，保证电源的安全可靠性。
7.合理布局和散热设计：开关电源的布局设计要合理，器件的热量要及时散热，避免温度过高对电源稳定性的影响。
二、开关电源调试要点：1.确认电源输入输出参数：在开关电源调试之前，首先要明确电源的输入和输出参数，如输入电压范围、输出电压和电流等，以便调试和验证工作的正确性。
2.建立逐步调试的过程：开关电源调试时可以采用逐步调试的方法，即先调试一部分功能，然后逐渐增加其他功能的调试。
这样可以避免在调试过程中出现一些难以排查的问题。
3.注意开关电源的保护功能：在调试的过程中，要注意开关电源的保护功能是否正常，如过载、过压、短路等故障保护功能是否有效。
可以通过人工模拟故障情况进行测试。
4.确保开关电源的稳定性：开关电源在调试过程中需要保证输出电压和电流的稳定性。
开关电源的设计毕业论文开关电源的设计一、引言开关电源是现代电子设备中常用的电源供应方式之一，其具有高效率、小体积和稳定性好等优点，在各个领域得到广泛应用。
本文将探讨开关电源的设计方法和关键技术，以及其在毕业论文中的应用。
二、开关电源的基本原理开关电源的基本原理是利用开关管（MOSFET）的开关特性，通过周期性开关和关闭来调整输入电压，从而实现对输出电压的稳定控制。
其主要由输入滤波电路、整流电路、功率变换电路、输出滤波电路和控制电路等组成。
三、开关电源设计的关键技术1. 开关管的选型开关管是开关电源中最关键的元件之一，其性能直接影响到整个电源的效率和稳定性。
在选型时需要考虑开关管的导通电阻、开关速度和耐压能力等因素，以满足设计要求。
2. 控制电路的设计控制电路是开关电源中的核心部分，其主要功能是对开关管的开关频率和占空比进行控制。
常用的控制方法有脉宽调制（PWM）和频率调制（FM）等。
在设计过程中需要考虑控制电路的稳定性和抗干扰能力。
3. 输出滤波电路的设计输出滤波电路主要用于滤除开关电源输出端的高频噪声和纹波，以保证输出电压的稳定性和纹波系数的要求。
常用的滤波电路包括LC滤波电路和Pi型滤波电路等，设计时需要根据具体应用场景选择合适的滤波电路结构。
四、开关电源在毕业论文中的应用开关电源在毕业论文中的应用非常广泛，可以用于各种电子设备的电源供应，如无线通信设备、嵌入式系统和工业自动化设备等。
在毕业论文中，可以通过对开关电源的设计和优化，提高电源的效率和稳定性，从而为论文的研究成果提供可靠的电源支持。
五、开关电源设计的挑战和发展趋势开关电源设计面临着一些挑战，如电磁干扰、温升和成本等问题。
为了应对这些挑战，研究人员正在不断提出新的设计方法和技术，如谐振开关电源、多电平开关电源和混合开关电源等。
未来，开关电源设计将更加注重节能、高效和可靠性，以满足不断发展的电子设备需求。
六、结论开关电源是一种高效、小体积和稳定性好的电源供应方式，在毕业论文中具有重要的应用价值。
5v1a开关电源方案开关电源是一种将交流电转化为直流电供给电子设备使用的电源装置。
5V1A开关电源方案是指输出电压为5V，输出电流为1A的开关电源设计方案。
下面将介绍一种适用于5V1A开关电源的方案。
一、设计方案1. 输入电压范围：100-240VAC2. 输出电压：5V DC3. 输出电流：1A4. 开关频率：50-60Hz5. 效率：大于90%6. 过载保护7. 短路保护8. 过温保护二、设计原理5V1A开关电源的设计原理主要包括输入电压的变换、整流、滤波、功率变换和输出电压稳压等过程。
1. 输入电压的变换：使用变压器将输入电压从AC变换为AC，并通过变压器的变换比例实现输出电压的变换。
常用的变压器类型有单相变压器和开关电源变压器。
2. 整流：使用整流器将AC电压转换为脉冲波形的DC电压。
常用的整流器有单相桥式整流器和双极性整流器。
3. 滤波：通过电容器和电感器对脉冲波形进行滤波，使其转换为稳定的直流电压。
滤波电路主要包括输入滤波、输出滤波和绕组滤波等。
4. 功率变换：使用开关管（如MOSFET）通过开关控制来实现功率变换，将滤波后的直流电压转换为高频脉冲信号。
5. 输出电压稳压：通过控制开关管的开关频率和占空比，调节输出电压的稳定性，以满足负载要求。
三、设计要点1. 选择高效率的开关电源芯片，以提高电源整体效率。
2. 合理设计输入和输出过滤电路，降低噪声干扰。
3. 对开关管进行适当的保护措施，以确保电源的稳定性和可靠性。
4. 严格控制输出电压和电流的精度，以满足终端设备的需求。
5. 在设计过程中考虑过载、短路和过温等异常情况的保护措施。
四、成本控制在选择元器件和设计方案时，需要综合考虑成本和性能。
以下几点可参考：1. 选择经济实惠的开关电源芯片，同时注意其稳定性和可靠性。
2. 根据实际需求合理选取元器件的型号和参数。
3. 控制电源的功率损耗，降低能量消耗。
4. 优化PCB布局，以降低成本和提高生产效率。
12v开关电源方案开关电源是一种常见的电源类型，广泛应用于各种电子设备中。
本文将介绍一种12V开关电源方案，详细描述其设计和实施过程。
I. 方案概述本方案旨在设计一个高效可靠的12V开关电源，以满足不同类型电子设备的供电需求。
方案包括以下几个方面：输入端的AC/DC转换模块、开关电源控制芯片、输出端的滤波电路和保护电路等。
II. 输入端设计输入端需要将交流电源转换为直流电源，提供给开关电源的输入端。
选择一款合适的AC/DC转换模块，其输入电压范围应在市电标准工作电压范围内，同时具备过压、过流和短路保护功能。
输入端还应连接滤波电容，以消除输入电源中的噪声并提供稳定的电压。
III. 开关电源控制芯片选择一款高性能的开关电源控制芯片，其具备过流保护、过压保护和过温保护等功能。
该芯片的设计应考虑电源效率和输出稳定性，同时支持外部调节输出电压。
在设计过程中，应仔细参考芯片厂商提供的数据手册和应用指南，确保设计的安全可靠。
IV. 输出端设计输出端需要提供稳定的12V直流电压。
为了保证输出电压的稳定性，可以采用LC滤波电路，包括电感和电容器，用于滤除输出中的高频噪声。
根据实际需求，可以增加多组输出端口，分别供给不同的电子设备。
V. 保护电路设计保护电路是保证开关电源稳定可靠工作的关键。
常见的保护功能包括过流保护、过压保护、过温保护以及短路保护等。
这些保护电路可以通过选择合适的保护元器件和调整参数设置来实现。
当出现异常情况时，保护电路将会触发，切断电源或提醒用户进行相应的处理。
VI. 效率和功率因数在设计过程中，应注重开关电源的效率和功率因数。
电源的效率直接影响其能量的利用率，高效率的设计有助于降低功耗和散热。
功率因数是衡量电源对电网的负载能力的重要指标，高功率因数设计有助于减少对电网的干扰。
VII. 安全性和可靠性考虑在设计开关电源时，安全性和可靠性是至关重要的。
应考虑使用符合安全标准的元器件和材料，并进行必要的安全测试和认证。
开关电源的原理与设计开关电源是一种高效、稳定并且广泛应用于各种电子设备中的电源供应方式。
本文将探讨开关电源的原理与设计方法，帮助读者理解和应用开关电源技术。
一、开关电源的原理开关电源的工作原理主要基于开关器件（如晶体管或MOSFET）、变压器和滤波电路。
其基本原理如下：1. 输入电压通过整流桥变成直流电压，然后经过输入滤波电路去除大部分的纹波。
2. 直流电压通过PWM（脉宽调制）技术控制开关器件，使其周期性地开关。
3. 开关器件的快速开关与关断导致电压和电流的变化，并通过变压器传导到输出端。
4. 输出电压经过输出滤波电路去除纹波，然后供应给负载。
二、开关电源的设计要素1. 选定开关器件：合适的开关器件应具备低导通电阻、快速开关速度和高耐受电压等特点。
2. 设计变压器：变压器的设计应根据输入输出电压比例、功率需求和开关频率来选择合适的磁芯和线圈参数。
3. 输出滤波：合理设计输出滤波电路以减小输出纹波，采用合适的电容和电感来实现滤波效果。
4. 转换控制电路：PWM技术常用于控制开关器件的开关频率和占空比，需要设计合适的控制电路来实现转换。
三、开关电源的设计步骤1. 确定功率需求：根据需求确定开关电源的输出功率和电压范围。
2. 选择开关器件：根据功率需求选择适合的开关器件，考虑其导通电阻、开关速度和电压容忍度等。
3. 设计变压器：根据输入输出电压比例和功率需求设计变压器的磁芯和线圈参数。
4. 设计滤波电路：根据输出电压的纹波要求确定输出滤波电路的参数，包括电容和电感等。
5. 设计转换控制电路：选择合适的PWM控制芯片或设计自己的控制电路，实现开关器件的控制。
四、开关电源的优点1. 高效性：相比线性电源，开关电源的转换效率更高，能够节省能源并减少功耗。
2. 稳定性：开关电源具有更好的稳定性和调节性能，能够在不同负载条件下保持输出电压的稳定。
3. 体积小巧：开关电源采用高频开关器件和储能元件，使得电源尺寸更小、重量更轻。
开关电源的可靠性设计方案
作者：power
摘要：对影响开关电源可靠性的几个方面作出较为详细的分析比较，从工程实际出发提出提高开关电源可靠性的方案。
关键词：开关电源；可靠性；电磁兼容
引言
电子产品的质量是技术性和可靠性两方面的综合。
电源作为一个电子系统中重要的部件，其可靠性决定了整个系统的可靠性，开关电源由于体积小，效率高而在各个领域得到广泛应用，如何提高它的可靠性是电力电子技术的一个重要方面•1开关电源电气可靠性工程设计技术
1.1供电方式的选择
供电方式一般分为：集中式供电系统和分布式供电。
现代电力电子系统一般采用采用分布式供电系统，以满足高可靠性设备的要求。
1.2电路拓扑的选择
开关电源一般采用单端正激式、单端反激式、双管正激式、双单端正激式、双正激式、推挽式、半桥、全桥等八种拓扑。
其中双管正激式、双正激式和半桥电路的开关管承压仅为输入电源电压，60%降额时选用600 V的开关管比较容易，而且不会出现单向偏磁饱和的问题，这三种拓扑在高压输入电路中得到广泛的应用。
1 .3功率因数校正技术
开关电源的谐波电流污染电网，干扰了其它共网设备，还可能会使采用三相四线制的中线电流过大，引发事故，解决途径之一是采用具有功率因素校正技术的开关电源。
1.4控制策略的选择
在中小功率的电源中，电流型PWM控制是大量采用的方法,在DC-DC变换器中输出纹波可以控制在10 mV，优于电压型控制的常规电源。
硬开关技术因开关损耗的限制，开关频率一般在350 kHz 以下；软开关技术是使开关器件在零电压或零电流状态下开关,实现开关损耗为零，从而可将开关频率提高到兆赫级水平，此技术主要应用于大功率系统，小功率系统中较少见。
1.5元器件的选用
因为元器件直接决定了电源的可靠性，所以元器件的选用是非常重要。
元器件的失效主要集中在以下四点：制造质量问题、器件可靠性的问题、设计问题、损耗问题。
在使用中应对此予以足够重视。
1.6保护电路
为使电源能在各种恶劣环境下可靠地工作，应在设计时加入多种保护电路，如防浪涌冲击、过欠压、过载、短路、过热等保护电路。
2电磁兼容性（EMC ）设计技术
开关电源多采用脉冲宽度调制（PWM ）技术，脉冲波形呈矩形，其上升沿与下降沿包含大量的谐波成分，另外输出整流管的反向恢复也会产生电磁干扰（EMI），这是影响可靠性的不利因素，这使得系统具有电磁兼容性成为重要问题。
如图1所示，产生电磁干扰有三个必要条件：干扰源、传输介质、敏感接收单元，EMC设计就是破坏这三个条件中的一个。
对于开关电源而言，主要是抑制干扰源，干扰源集中在开关电路与输出整流电路。
采用的技术包括滤波技术、布局与布线技术、屏蔽技术、接地技术、密封技术等技术。
3电源设备可靠性热设计技术
统计资料表明电子元器件温度每升高 2 C,可靠性下降
10 %;温升50 C时的寿命只有温升25 C时的1/6。
除了电应力之外，温度是影响设备可靠性最重要的因素。
这就需要在技术上采取措施限制机箱及元器件的温升，这就是热设计。
热设计的原则，一是减少发热量，即选用更优的控制方式和技术，如移相控制技术、同步整流技术等技术，另外就是选用低功耗的器件，减少发热器件的数目，加大粗印制线的宽度，提高电源的效率。
二是加强散热，即利用传导、辐射、对流技术将热量转移，这包括散热器设计、风冷（自然对流和强迫风冷）设计、液冷（水、油）设计、热电致冷设计、热管设计等。
强迫风冷的散热量比自然冷却大十倍以上，但是要增加风
机、风机电源、联锁装置等，在设计中要根据实际情况选取散热方式。
4安全性设计技术
对于电源而言，安全性历来被确定为最重要的性能，不安全的产品不但不能完成规定的功能，而且还有可能发生严重事故，甚至造成机毁人亡的巨大损失。
为保证产品具有相当高的安全性，必须进行安全性设计。
电源产品安全性设计的内容包括防止电危险、过热危险。
对于商用设备市场，具有代表性的安全标准有UL、CSA、VDE 等，内容因用途而异，容许泄漏电流在0.5〜5mA之间，我国用军标准GJB1412规定的泄漏电流小于5 mA。
电源设备对地泄漏电流的大小取决于EMI滤波器的Y电容的容量，如图二所示。
从EMI滤波器角度出发丫电容的容量越大越好，但从安全性角度出发Y电容的容量越小越好，Y电容的容量根据安全标准来决定。
根据GJB151A，50 Hz设备小于0.1卩, 400Hz设备小于
0.02卩°。
若X电容器的安全性能欠佳，电网瞬态尖峰出现时可能被击穿，它的击穿不危及人身安全，但会使滤波器丧失滤波功能。
5三防设计技术
三防设计是指防潮设计、防盐雾设计和防霉菌设计。
凡应用我国长江以南、沿海地区以及军用电源均应进行三防设计。
电子设备的表面在潮湿的海洋大气中会吸附一层很薄的湿水层，即水膜，但水膜达到20〜30分子层厚时，就形成化学腐蚀所必须的电解质膜，这种富含盐分的电解质对裸露的金属表面具有很强的腐蚀活性。
另外温度突变，在空气中产生露点，会使印制线间绝缘电阻下降、元器件发霉，产生铜绿、引脚被腐蚀断裂等情况。
湿热环境为霉菌的滋生提供了有利条件。
霉菌以电子设备中的有机物为养料，吸附水分并分泌有机酸，破坏绝缘，引发短路，加速金属腐蚀。
在工程上，可以选用耐蚀材料，再通过镀、涂或化学处理即通过对电子设备及零部件的表现覆盖一屋金属或非金属保护膜，使之与周围介质隔离，从而达到防护的目的。
在结构上采用密封或半密封形式来隔绝外部不利环境。
对印制板及组件表现涂覆专用三防清漆可以有效避免导线之间的电晕、击穿，提高电源的可靠性。
变压器应进行浸漆，端封，以防潮气进入引发短路事故。
三防设计与电磁屏蔽往往是矛盾的。
如果三防设计优异就具有良好的电气绝缘性，而电气绝缘的外壳就没有好的屏蔽效果，这两方面需综合考虑。
在整机设计中，应充分考虑屏蔽与接地要求，采取合理的工艺，保证有电接触的表面长期导通。
6抗振性设计技术
振动也是造成电源故障的一个重要原因。
在振动试验中常发生钽电容和铝电解电容器引线被振断情况，这些就要求加固设计。
一般可以用硅胶固定钽电容，给高度超过25cm和直径超过12cm的铝电解电容器加装固定夹，给印制板加装肋条。
7结束语
以上建议只是适用于工业品和军品电源，对于商业级产品可以在某些方面作出不同的选择。
总之电源设备可靠性的高低，不仅跟电气设计，而且跟装配、工艺、结构设计、加工质量等各方面有关。
可靠性是以设计为基础，在实际工程应用上，还应通过各种试验取得反馈数据来完善设计，进一步提高电源的可靠性。
＜--。
