铁路后张梁预应力施工质量问题分析及建议

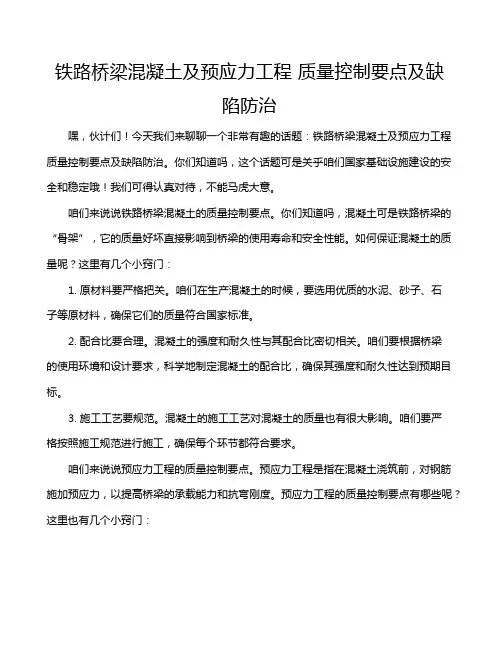

铁路桥梁混凝土及预应力工程质量控制要点及缺陷防治嘿，伙计们！今天我们来聊聊一个非常有趣的话题：铁路桥梁混凝土及预应力工程质量控制要点及缺陷防治。

你们知道吗，这个话题可是关乎咱们国家基础设施建设的安全和稳定哦！我们可得认真对待，不能马虎大意。

咱们来说说铁路桥梁混凝土的质量控制要点。

你们知道吗，混凝土可是铁路桥梁的“骨架”，它的质量好坏直接影响到桥梁的使用寿命和安全性能。

如何保证混凝土的质量呢？这里有几个小窍门：1. 原材料要严格把关。

咱们在生产混凝土的时候，要选用优质的水泥、砂子、石子等原材料，确保它们的质量符合国家标准。

2. 配合比要合理。

混凝土的强度和耐久性与其配合比密切相关。

咱们要根据桥梁的使用环境和设计要求，科学地制定混凝土的配合比，确保其强度和耐久性达到预期目标。

3. 施工工艺要规范。

混凝土的施工工艺对混凝土的质量也有很大影响。

咱们要严格按照施工规范进行施工，确保每个环节都符合要求。

咱们来说说预应力工程的质量控制要点。

预应力工程是指在混凝土浇筑前，对钢筋施加预应力，以提高桥梁的承载能力和抗弯刚度。

预应力工程的质量控制要点有哪些呢？这里也有几个小窍门：1. 预应力筋的制作要精细。

预应力筋是预应力工程的关键部件，它的质量直接影响到桥梁的性能。

咱们在制作预应力筋的时候，要严格控制钢筋的直径、长度、数量等参数，确保其质量符合要求。

2. 预应力筋的张拉要到位。

预应力筋的张拉是预应力工程的核心环节，它关系到桥梁的承载能力和抗弯刚度。

咱们要根据设计要求和施工工艺，精确地控制预应力筋的张拉力和张拉时间，确保其达到预期效果。

3. 预应力混凝土的浇筑要均匀。

预应力混凝土是将预应力筋与普通混凝土相结合的新型材料，它的浇筑质量对桥梁的性能有很大影响。

咱们在浇筑预应力混凝土的时候，要保证混凝土的浇筑速度和浇筑厚度均匀一致，确保其质量符合要求。

咱们来说说铁路桥梁混凝土及预应力工程的缺陷防治。

你们知道吗，这些工程在使用过程中难免会出现一些缺陷，如裂缝、变形等。

一、孔道堵塞1、原因分析：（1）预埋芯管如波纹管被电焊火花击穿后形成小孔，而又未及时发现；套管锈蚀砂眼。

（2）浇筑砼时，振捣帮碰坏套管，造成管身变形、裂缝，使水泥灰浆渗入。

（3）锚下垫板与套管连接不牢固，套管之间连接不牢，浇筑砼时接口处砼砂浆流入孔道内。

（4）安装梁内外模板对拉螺栓时，木工钻孔时破坏了套管。

2、预防措施：（1）预埋各种套管前后逐根检查，并逐根进行U形满水及灌水试验。

（2）浇筑砼过程中和浇筑完都要反复拉孔。

（3）锚垫板预先用螺栓固定在整体端钢板上，缝隙夹紧泡沫塑料片，防漏浆。

（4）铺设套管后严格控制电焊机的使用，防止电焊火花击穿孔道。

二、预应力钢丝张拉时滑丝、断裂1、原因分析：（1）实际使用的预应力钢丝或预应力钢绞线直径偏大，锚具与夹片不密贴，张拉时易发生断丝或滑丝。

（2）预应力束没有或未按规定要求梳理编束，使得钢束长短不一或发生交叉，张拉时造成钢丝受力不均，易发生断丝。

（3）锚夹具的尺寸不准，夹片的锥度误差大，夹片的硬度与预应力筋不配套，易断丝和滑丝。

（4）锚圈放置位置不准，支承垫块倾斜，千斤顶安装不正，也会造成预应力钢束断丝。

（5）施工焊接时，把接地线接在预应力筋上，造成钢丝间短路，损伤钢绞线，张拉时发生断丝。

（6）浇筑箱梁混凝土前已先把钢束穿入波纹管，造成钢丝锈蚀，浇筑的混凝土沙浆留在钢束上，又未清理干净，张拉十产生滑丝。

2、防治措施：（1）穿束前，预应力钢束必须按技术规程进行，梳理编束，并正确绑扎。

（2）张拉前锚夹具需按规范要求进行检验，特别对夹片的硬度一定要进行测定，不合格的予以调换。

（3）张拉预应力时锚具、千斤顶安装要准确。

（4）当预应力张拉达到一定吨位后，如发现油压回落，再加油压又回落，这时有可能发生断丝，若这样，需更换预应力钢束，重新进行预应力张拉。

（5）焊接时严禁利用预应力筋作为接地线，也不允许发生电焊烧伤波纹管与预应力筋。

（6）张拉前必须对张拉端钢绞线进行清理，如发生钢绞线锈蚀应重新调换。

后张法预应力混凝土预制箱梁预应力施工常见问题及处理措施1.1、锚垫板面与孔道轴线不垂直或锚垫板中心偏离孔道轴线1.1.1、现象张拉过程中锚环突然抖动或移动，张拉力下降。

有时会发生锚环与锚垫板不紧贴的现象。

1.1.2、原因分析锚垫板安装时没有仔细对中，垫板面与预应力索轴线不垂直。

造成钢绞线或钢丝束内力不一，当张拉力增加到一定程度时，力线调整，会使锚杯突然发生滑移或抖动，拉力下降。

1.1.3、预防措施锚垫板安装应仔细对中，垫板面应与预应力索的力线垂直。

锚垫板要可靠固定，确保在混凝土浇筑过程中不会移动。

1.1.4、治理方法另外加工一块楔形钢垫板，楔形垫板的坡度应能使其板面与预应索的力线垂直。

1.2 锚头下锚板处混凝土变形开裂。

1.2.1、现象预应力张拉后，锚板下混凝土变形开裂。

1.2.2、原因分析通常锚板附近钢筋布置很密，浇筑混凝土时，振捣不密实，混凝土疏松或仅有砂浆，以致该处混凝土强度低。

锚垫板下的钢筋布置不够、受压区面积不够、锚板或锚垫板设计厚度不够，受力后变形过大。

1.2.3、预防措施锚板、锚垫板必须有足够的厚度以保证其刚度。

锚垫板下应布置足够的钢筋，以使钢筋混凝土足以承受因张拉预应力索而产生的压应力和主拉应力。

浇筑混凝土时应特别注意在锚头区的混凝土质量，因在该处往往钢筋密集，混凝土的粗骨料不易进入而只有砂浆，会严重影响混凝土的强度。

1.2.4、治理方法将锚具取下，凿除锚下损坏部分，然后加筋用高强度混凝土修补，将锚下垫板加大加厚，使承压面扩大。

1.3、滑丝与断丝1.3.1、现象锚夹具在预应力张拉后，夹片“咬不住”钢绞线或钢丝，钢绞线或钢丝滑动，达不到设计张拉值。

张拉钢绞线或钢丝时，夹片将其“咬断”，即齿痕较深，在夹片处断丝。

1.3.2、原因分析锚夹片硬度指标不合格，硬度过低，夹不住钢绞线或钢丝；硬度过高则夹伤钢绞线或钢丝，有时因锚夹片齿形和夹角不合理也可引起滑丝或断丝。

钢绞线或钢丝的质量不稳定，硬度指标起伏较大，或外径公差超限，与夹片规格不相匹配。

后张法预应力施工过程中常见质量问题的原因浅析介绍了后张法预应力施工中常见的质量问题（伸长值不达标，滑丝及断丝）产生的原因，及如何防治。

[主题词]后张法预应力；常见质量问题；原因预应力混凝土是在外荷载作用前，预先建立起有效压应力的混凝土。

混凝土的预压应力一般是通过张拉预应力筋来实现的。

预应力混凝土与普通混凝土比较，具有结构截面小，自重轻，刚度大，抗裂度高，耐久性好，材料省等优点，所以在大型构件的现浇及预制中得到了广泛的应用。

但预应力施工也需要专门的材料与设备，特殊的工艺，熟练的施工及管理队伍，这也导致了在施工过程中极易产生质量问题，给结构的安全性带来隐患。

预应力钢绞线是预应力混凝土工程的生命线，相当于人身体上的骨骼，其施工质量的好坏，直接影响到结构的安全。

据不完全统计，湖北省在过去修建的二千多座桥梁中，就有一千多座桥梁存在着病害，在这一千多座桥梁中有超过六成是由于预应力控制不到位而引起的。

因此张拉控制应力是预应力施工的控制重点，张拉控制应力必须达到设计规定值，但在任何情况下都不得超过设计规定的最大应力值。

预应力值过大，超过设计值过多，虽然结构的抗裂性较好，但抗裂度过高，结构在正常使用的荷载作用下，经常处于过高的应力状态，与结构出现裂缝的荷载接近，往往在结构破坏前没有明显的征兆，呈现脆性破坏，严重危害结构的使用安全。

在后张法预应力张拉施工中经常遇见的几个问题就是钢绞线伸长值超标，断丝及滑丝。

而这些问题都会直接影响到结构内有效预应力值的建立。

根椐笔者长期从事预应力施工的经验及参考许多相关的文献，且与许多位专家进行过这方面的探讨，现对这些问题形成的原因进行一下简单的总结。

一、针对钢绞线伸长量超标的问题，根据《公路桥涵施工技术规范》要求“预应力筋采用应力控制方法张拉时，应以伸长伸进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无要求时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

浅谈后张法预应力施工质量通病及防治措施摘要：线路的设计和施工中，桥梁工程占了很大的比重。

大跨径桥梁大量采用后张法预应力梁体。

在实际施工中，预应力工程成为最重要的重要的技术工作。

本文根据工程实际，浅谈后张法预应力施工质量通病及防止措施。

关键词：桥梁预应力质量通病防治措施。

一、质量通病及防治措施1、质量通病名称：预应力管道线型偏差大表现及典型特征：预应力孔道产生竖向或水平位移，增加折角，加大摩阻值，最终成型的孔道线形与设计线形相差较大，张拉时，实际张拉力及伸长值就会与设计发生偏差，造成张拉力不准；由于预应力筋位置发生变化，还会影响构件结构强度甚至使用安全。

主要产生原因：①预应力孔道安装不认真，埋设安装位置不正确；②预应力孔道定位与加固措施不力，如定位导向筋细软，固定点位少等，均易使波纹管产生位移；③受外力作用所致，如调整钢筋时受到撬动，振捣时受振捣棒的挤压，施工人员的踩踏，混凝土上浮力影响等，造成预应力孔道偏位；④预应力孔道与钢筋、预埋件、预留孔洞冲突，被挤占位置。

防治措施：①加强施工技术交底，明确施工工艺要求，并推广普及施工操作人员；②精心操作，按设计线形准确放样，正确埋设安装；③采取有效的定位方法，防止或减少外力作用，如安装定位钢筋网片，限定孔道的空间位置，直线段每 80cm 一道，曲线及接头处加倍设置；④以孔道的位置及走向为主，遇有钢筋等冲突交叉时，应给孔道让路；⑤加强自互检，过程质量监控，发现位移、变形超差，及时修整、复位；⑥混凝土浇筑时应注意保护孔道，不得踩压，不得将振动棒靠在孔道上振捣；2、质量通病名称：锚具安装不规范表现及典型特征：锚垫板面与孔道轴线不垂直或锚垫板中心偏离孔道轴线，锚环没放入锚垫板的定位槽内，夹片没有对齐、没摆匀等，造成局部应力集中，影响锚固效果。

主要产生原因：①技术交底不细致，操作不认真，检查不到位；②锚垫板安装时，垫板面与预应力束轴线不垂直，造成钢绞线或钢丝束内力不一，当张拉力增加到一定程度时，力线调整，会使锚杯突然发生滑移或抖动，拉力下降；防治措施：①施工技术交底应全面并普及，制定具体工艺要求，并进行示范演练；②锚垫板安装应仔细对中，垫板面应与预应力束的力线垂直；③锚垫板埋设应加固牢靠，确保在混凝土浇筑过程中不会移动；④每个环节的操作，如：先将工作锚套入钢束，装入定位槽内就位后，再安装顶楔器，撞严靠紧后，依次再安千斤顶、工具锚，要求每步工作都要到位；⑤安装夹片时，利用O 型橡胶圈，将其套住、摆匀、对齐，并轻轻敲入锚孔中；⑥加强施工过程质量监控，责任落实到人，张拉前，再进行一次全面检查，不合格者返工。

后张法施工预应力混凝土结构的质量通病和防治预应力混凝土结构是一种高强度、高韧性、高耐久性的混凝土结构。

然而，在实际施工过程中，由于不同环节的工艺操作不当或者管理不善，可能会导致一些质量通病的出现。

本文将从施工阶段入手，探讨预应力混凝土结构的质量通病及防治。

一、施工阶段1.预应力钢束坠落：当未紧固或固定钢束时，如在拉力过程中发生松脱或拉拔不到位，会导致钢束坠落，严重危及施工人员安全。

预防措施包括：严格按照设计要求进行施工，保证预应力钢束的紧固和固定。

2.预应力钢束断裂：预应力钢束断裂可能是由于钢束质量不达标、不良的连接或者施工操作不当所致。

对于质量不达标的钢束，应及时予以更换；对于不良连接，应加强施工管理，确保钢束的连接质量；对于操作不当，应加强施工人员的技术培训和操作规范的执行。

3.预应力钢束锈蚀：预应力钢束的锈蚀可能是由于施工过程中未采取防护措施，或者防护不到位所致。

预防措施包括：在施工过程中采取适当的防护措施，如涂抹防腐剂、防护层等；定期检查预应力钢束的锈蚀情况，进行防护层的修复和加固。

二、养护阶段1.预应力混凝土龄期不足：龄期不足可能导致混凝土强度低于设计要求。

预防措施包括：严格按照施工规范和设计要求进行养护操作，保证混凝土的养护龄期达到设计要求；加强现场管理，确保养护期间施工人员不懈怠，防止过早脱模或者养护不到位。

2.预应力锚固失效：预应力锚固器材失效可能是由于质量不好或者操作不当所致。

预防措施包括：选择优质的锚固器材，提高可靠性；严格按照操作规范进行操作，确保预应力锚固的质量。

3.预应力混凝土裂缝：预应力混凝土裂缝是一种常见的质量通病，可能是由于混凝土收缩、温度变化等原因造成的。

预防措施包括：确保混凝土的配合比合理，避免过量水灰比；在设计阶段充分考虑温度变化对结构的影响，并采取相应的措施，如设置伸缩缝、加强温度控制等；加强施工管理，确保施工过程中不发生移位等不良情况。

总之，预应力混凝土结构的质量通病可能在施工阶段和养护阶段出现。

后张法预制箱梁施工中常见问题及解决方法引言后张法预制箱梁是一种非常常用的大型预制构件，其具有强度高、耐久性好等优点，因此在大型桥梁和高速公路的建设中得到了广泛的应用。

然而，在后张法预制箱梁的施工过程中，常常会出现一些问题，例如梁体变形、悬臂段沉降等，这些问题如果不及时解决，将会对梁的质量和使用寿命产生不良的影响。

因此，本文将就后张法预制箱梁施工中常见问题及其解决方法进行分析，以期为相关施工人员提供参考。

后张法预制箱梁施工的特点后张法施工作为目前大型预制箱梁施工中较为常用的一种施工方式，其特点如下：1.后张法施工采用的是悬挑施工方式，施工过程中要进行多次张拉和松弛，它的好处是大幅度减少了基础、支架的建造量，提高了工程进度，减少了对车流的影响，节约了建设成本。

2.后张法施工完成时，需要进行预应力张拉，可使梁内应力大均匀些，使整梁的强度、刚度提高，对桥梁的寿命有好处。

同时，使支座在荷载的作用下沿梁长轴将荷载传递给桥墩, 以达到安全运行所需。

3.后张法施工中，需要安装许多螺栓、钢绳等配件来实现梁的张拉、松弛，同时需要把这些配件精确地定位才能达到预期的效果。

后张法预制箱梁施工中常见问题及其解决方法问题一：梁体变形后张法预制箱梁的施工过程中，如果梁体变形，对梁的质量和使用寿命产生不良影响。

常见的梁体变形主要有以下几种：问题一.1：纵向变形纵向变形主要表现为梁体弯曲、离地和扭曲。

其原因主要是张拉效果不良、应力释放不均匀、悬挑支架偏心等。

解决方法：1.通过增加张拉力来增加梁体的刚度，以消除变形；2.对支架进行调整，使其处于梁体的重心附近，以避免偏心；3.对支架的尺寸和强度进行评估，以确保支架能够承受梁体的重量和荷载。

问题一.2：横向变形横向变形主要表现为梁体的挠度和侧倾。

其原因主要是施工过程中张拉力控制不当、支架超负荷等。

解决方法：1.控制张拉力的大小和分布，使其能够充分均匀地作用于整个梁；2.对支架进行调整，以减少支架的位移，避免超负荷。

2021.17科学技术创新预应力混凝土后张梁张拉施工质量问题及优化措施姜云朴王殿虎张亮奎(中交隧道工程局有限公司,北京100024)以现阶段推广的预应力砼施工技术角度分析,结合其施工理念情况,可以将该方法分为两类,即先张法以及后张法。

两者差异就是预应力筋实际张拉顺序,开展施工活动时,两者均具有广泛的应用范围,并具有良好应用效果。

对于后张法,通常在梁体砼强度满足一定要求之后开展预应力张力作业,保证砼的预应力[1]。

1后张法预应力概述对于后张施工技术而言,施工方式主要先开展水泥砼浇筑作业,保证强度满足设计要求,之后开展预应力钢绞线的张拉施工,以制作预应力砼构件。

该施工方法的原理主要是先开展构件制作,结合预应力筋部位,在构件中进行孔道位置预留,在保证构件砼标准满足设计要求之后,在预留孔道中穿过预应力筋,并开展张拉施工。

另外,借助锚具将扎拉预应力筋锚固在构件端部,并通过端部锚具将张拉力传递给砼。

满足设计张拉标准之后,均匀搅拌压浆料并向孔道内灌入,构件一个整体,由砼构件和预应力筋构成。

后张拉预应力形式主要为无粘结与有粘结两种类型的预应力砼[2]。

后张梁制作工艺流程图见图1。

图1后张梁制作工艺流程图2预应力砼后张梁的施工质量问题2.1材料问题主要体现在以下方面:在同批进场的钢绞线中,弹性模量差值超出规定范围;钢绞线没有对批接口的“三对应”原则进行严格执行,特别在钢绞线直径方面,和限位挡板取法良好匹配性;没有进行同心橡胶护套的设计制作,导致锚垫板的喇叭口出现进浆问题,使得预应力管道出现偏心问题,最终导致锚具和钢绞线中心不一致,和锚板之间形成折角,促使锚口摩擦增加;夹片选择钢丝圈套联形式,钢丝经常挑出沟槽,使得夹片无法跟进锚固;个别牙槽存在吃力问题,极易对钢绞线造成损伤或是夹片倒牙;锚垫板问题:第一,喇叭口长度较短,小口直径不满足要求,例如90型胶管为φ105m m ,超出95m m ,同时无法保证高钢绞线的4度角;第二,承压边面积不符合要求,导致梁端位置压应力较大,还会出现塌陷问题,同时造成侧面锚下位置出现纵向裂缝。

浅析后张法预应力钢绞线张拉施工中常见问题及预防和处理近年来,随着社会的发展和进步,越来越多的桥梁建设工程开始采用大跨度高强结构体系。

后张法预应力混凝土采用高强钢绞线作为受力筋,同时按构造要求配置非预应力筋,大大缩小了构件的配筋率和混凝土体积,减轻了结构自重,提高了构件的抗变形能力,因此得到了广泛应用。

而后张法预应力钢绞线的张拉作为后张法预应力混凝土桥梁中的核心工艺,因其受力复杂、影响因素众多,受到越来越多国内外专业人士热烈研究和探讨。

下面本人就结合自己几年来在后张法预应力连续桥梁中的施工经验,对后张法预应力钢绞线张拉施工中常见的问题进行浅要的分析,并对其预防和处理提出意见。

一、后张法预应力钢绞线伸长量的计算和传统的张拉程序1、钢绞线理论伸长量计算钢绞线理论伸长值直线段采用公式:△L=P0×L/(Ay×Eg)式中:△L:钢绞线直线段理论伸长值(mm);P0:计算截面处钢绞线张拉力(N);L:预应力钢绞线长度(mm);Ay:预应力钢材截面面积(mm2);Eg:预应力钢材弹性模量(N/mm2).钢绞线理论伸长值曲线段采用公式:△L = P×L/(Ay×Eg)式中:△L:钢绞线曲线段理论伸长值(mm);P:预应力钢材平均张拉力(N);其余符号同直线段.关于P0,P的计算:P0 = P[1-(1-e-(kx+uθ))]P = P[1-e-(kx+uθ)]/(kx+uθ):P:张拉端钢绞线张拉力X:从张拉端至计算截面的孔道长度(m);θ:从张拉端至计算截面曲线孔道部分切线的切角之和(rad);K:孔道每m局部偏差对摩擦的影响系数;U:预应力钢材与孔道壁的摩擦系数;式中,Ay=钢绞线根数×单根钢绞线横截面积,单根钢绞线横截面积取实验值,一般为140mm2。

K规范取值为0.015,U规范取值为0.225。

2、传统张拉程序和实测伸长量计算后张法预应力钢绞线张拉采用分级张拉,传统张拉方式为:0→0.1бk → 0.2бk→1.05бk(要求超张拉时)→бk持荷5分钟→回油бk为控制应力。
