变电所防误操作闭锁装置基本原理及运行要求

ICS备案号： Q/CSG中国南方电网有限责任公司企业标准南方电网公司变电站防止电气误操作闭锁装置技术规范目次前言 (III)1 适用范围 . (1)2 引用标准 . (1)3 术语与定义 . (1)3.1 五防 . (1)3.2 防止电气误操作闭锁装置 (1)3.3 变电站自动化系统五防子系统 (1)3.4 变电站在线式五防系统 (1)3.5 微机防误闭锁装置 (2)3.6 集控式五防装置 (2)3.7 主站五防系统 (2)3.8 子站五防系统 (2)3.9 数据服务器 . (2)3.10 防误工作站 . (2)3.11 单元电气闭锁 (2)3.12 防误闭锁软件系统 (2)3.13 检修隔离管理器 (2)3.14 检修隔离授权钥匙 (2)3.15 解锁工具 . (2)3.16 智能解锁钥匙 (2)3.17 万能解锁钥匙 (3)3.18 逻辑表 . (3)3.19 检修隔离面 . (3)3.20 检修工作面 . (3)3.21 高压带电显示装置 (3)4 技术要求 . (3)4.1 基本要求 . (3)4.2 单元电气闭锁技术要求 (3)4.3 微机防误闭锁装置的技术要求 (3)4.4 集控式五防装置技术要求 (8)5 配置原则 . (9)5.1 配置基本原则 (9)5.2 变电站的断路器、隔离开关、接地开关（接地线）、网门的防误配置 (9)6 接地桩技术规范 . (10)6.1 接地桩设置要求 (10)6.2 接地桩的布点要求 (10)6.3 接地桩的编号原则 (10)7 五防闭锁逻辑 . (11)7.1 五防闭锁逻辑制定原则 (11)7.2 通用闭锁逻辑的要求 (11)7.3 典型闭锁逻辑关系 (11)8 附录 . (12)附录 A 500kV线-变串典型逻辑关系（二分之三接线类型） .................................14附录 B 500kV线-线串典型逻辑关系（二分之三接线类型） .................................16附录 C 500kV主变220kV 侧典型逻辑关系 (18)附录 D 500kV线路高抗典型逻辑关系 (19)附录 E 220kV主变典型逻辑关系（双母分段接线方式） ....................................20附录 F 220kV（110kV ）线路典型逻辑关系（双母分段接线方式） (22)附录 G 35kV侧典型逻辑关系（单母接线方式） (23)附录 H 220kV（110kV ）母线地刀和PT 间隔典型逻辑关系 .................................25附录 I 220kV（110kV ）母联或分段间隔典型逻辑关系 (26)附录 J 220kV（110kV ）线路典型逻辑关系（双母带旁路接线类型） (27)附录 K 220kV（110kV ）专用旁路间隔典型逻辑关系（双母带旁路接线类型） . (28)附录 L 双母带旁路类接线：主变间隔逻辑关系 (29)附录 M 单母分段小车开关类型接线：10kV （35kV ）线路、分段典型逻辑关系 (31)附录 N 单母分段小车开关接线类型：电容器组及其网门典型逻辑关系 (32)附录 O 单母分段小车开关接线类型：站变（接地变）及其网门典型逻辑关系 (33)附录 P 单母分段带旁路接线类型：出线、分段、旁路间隔典型逻辑关系 (34)附录 Q 线路变压器组接线图：线变组典型逻辑关系 (34)附录 R 桥型接线类：110kV 桥型接线典型逻辑关系 (35)附录 S 检修隔离管理器结构图 (36)附录 T 接地桩形式图（参考图） (37)附录 U 检修隔离面与检修工作面图示 (38)附录 V 接地桩布置图（参考图） (46)附录 W 接地桩编号原则 (47)前言为规范变电站防止电气误操作闭锁装置的配置，明确各类防止电气误操作闭锁装置的技术要求，指导变电站防止电气误操作闭锁装置的建设、改造，确保防止电气误操作闭锁装置满足变电站防止误操作要求，有效防止电气误操作的发生，中国南方电网有限责任公司生产技术部组织编制了本规范。

防误操作闭锁装置管理制度1.防误操作闭锁装置是指在对电气设备进行停、送电操作时，为防止发生错误操作而装设的一种闭锁装置，是防止工作人员发生电气误操作的有效技术措施。

为加强对防误闭锁装置的管理和运行维护，保证山丹变的防误闭锁装置长期处于安全可靠的运行状态,使之确实可行的“防误闭锁”，根据《电力安全工作规程》和上级有关规定，特制本制度。

2.防误操作闭锁装置管理制度：2.1防误操作闭锁装置应具备五防功能：防止误入带电间隔；防止误分、误合断路器；防止带负荷拉合隔离开关；防止带电挂接地线（合接地刀闸）；防止带地线（接地刀闸）合断路器（隔离开关）。

2.2本站凡有可能引起误操作的电气设备，均必须装设防误闭锁装置，并与设备配置的操作要求相对应。

2.3本站新安装电气设备无防误闭锁装置或防误闭锁装置功能不完善不允许投运。

电气防误闭锁装置要坚持与一次电气设备同时设计、同时施工、同时投产的“三同时”原则。

2.4因检修工作需要使用万用钥匙时，当值运行人员应按照《万能解锁钥匙管理制度》履行审批手续，且打开闭锁一律由运行人员完成，检修人员不得持有万用钥匙。

2.5电气操作时防误闭锁装置发生异常，应立即停止操作，及时报告运行值班负责人，在确认操作无误，经值班负责人和站长同意后，方可进行解锁操作，做好相应的安全措施，万用钥匙在下站长同意后方可使用，并做好记录。

2.6在危及人身、电网、设备安全且确需解锁的紧急情况下，经站长或当班值班长同意后，可以对断路器进行解锁操作。

2.7防误闭锁装置不得随意退出运行，停用防误闭锁装置应经酒泉超高压输变电公司总工程师批准，并报有关主管部门备案。

同时，要采取相应的防止电气误操作的有效措施，并加强操作监护。

短时退出防误闭锁装置，应经站长批准，并应按程序尽快投入。

2.8防误闭锁装置的缺陷管理与主设备缺陷管理相同。

防误闭锁装置出现故障要及时消缺，不得长时间带病运行。

防误闭锁装置存在缺陷时，其相应设备单元不能评为一类设备。

远方防误操作。

对计算机监控系统的防误闭锁功能，应具有并满足所有一次电气设备的防误操作规则。

新、扩、改建工程验收时，工程建设单位或安装调试单位，应向运行单位提供完整的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表，且作为工程竣工资料进行移交，并保证其正确性和完整性。

运行单位应对工程建设单位或安装调试单位提交的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表进行验证、核查。

四．防误闭锁装置种类、原理、性能、结构及运行要求变电所防止电气误操作闭锁装置到目前种类有：微机防误装置、电气闭锁装置、电磁闭锁装置、机械连锁、机械程序锁、机械锁、带电显示器。

1. 微机防误闭锁的原理微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、机械编码锁、电气编码锁等功能元件组成，完成满足电气设备“五防”功能的要求。

微机防误系统在防误主机内，建立防误操作闭锁逻辑数据库，将现场大量的二次电气闭锁回路变为计算机中的防误操作闭锁规则库，防误主机使用规则库对每一次模拟预演操作进行逻辑判断，正确后生成实际操作程序，并将操作内容输送到电脑钥匙中，运行人员按照及电脑钥匙的提示，依次对设备进行操作。

对不符合程序的操作，防误主机拒绝输出内容。

操作结束后，电脑钥匙自动将倒闸操作信息回送给防误主机存储并修改接线方式，同时主机记忆修改后的现场设备实际状态。

微机防误操作装置分为离线式和在线式两种。

下图为微机防误闭锁操作流程（如下图）。

4）电磁闭锁是一种常用在手动操作设备、柜门(网门)等部位五防闭锁，五防电源通过开关、闸刀、接地闸刀的辅助接点，带电显示器的接点来使电磁锁的励磁和失磁达到操作设备的五防闭锁。

电磁闭锁的优点是操作方便，没有辅助动作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。

，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。

需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低；③需要敷设电缆，增加额外施工量；④需要串入操作机构的辅助触点。

附件江苏省电力公司变电站防误操作技术规定（修订稿）江苏省电力公司二〇一二年十月目录1总则.................................................. - 1 - 2变电站防误功能要求.................................... - 1 - 3站端监控系统防误功能要求.............................. - 5 - 4电气设备防误闭锁功能要求.............................. - 6 - 5有关防误操作器材技术要求.............................. - 9 - 6变电站设备操作及解锁要求............................. - 11 - 7附则................................................. - 12 -变电站防误操作技术规定（修订稿）1总则1.1为规范和统一变电站电气设备防误操作系统的技术要求，有效防止人员误操作，保障电网和设备的安全运行，特制定本规定。

1.2变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设，并充分考虑变电站无人值班的现状及适应变电运维管理模式发展方向。

1.3变电站防误操作系统必须满足基本的“五防”要求，即：防止误分、误合断路器（以下简称开关）、防止带负荷拉、合隔离开关或手车触头、防止带接地线（接地刀闸）合断路器（隔离开关）、防止带电合接地刀闸（接地线）、防止误入带电间隔。

1.4变电站防误操作系统必须保证设备的遥控操作、就地电动操作、就地手动操作均具有防误闭锁功能。

2变电站防误功能要求2.1220kV及以上敞开式变电站2.1.1变电站新建或整站综自改造时应采用“站端监控系统逻辑闭锁＋设备间隔内电气闭锁”的方式来实现防误操作功能，不再设置独立的微机防误操作系统。

变电所五防系统分析与应用摘要:变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡,甚至引起电网振荡瓦解等严重后果。

为了有效防止电气设备误操作引发的人身和重大设备事故,结合电气运行的实践提出在变配电所内安装五防操作系统。

这样不但能保证运行人员误操作率降低,同时能保证电气设备的安全运行。

关键词:变电所五防系统分析应用防误闭锁装置有多种方式,主要有:机械联锁、电气闭锁、电磁锁、机械程序锁、微机防误闭锁。

对各类防误闭锁简单介绍如下:(1)机械联锁的原理是利用电气设备的机械联动部件对相应电气设备的操作机构实施闭锁。

具有强制闭锁功能,机械结构简单、不易损坏,操作方便,运行可靠等优点。

然而机械联锁只能在户外刀闸和开关柜内部等的机械动作相关部位之间应用。

对两柜之间或户外刀闸与开关之间无法实现闭锁。

还需辅以其他闭锁装置,才能满足全站的闭锁要求。

(2)电气闭锁方式的原理是利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点组成电气闭锁逻辑控制回路,接入需闭锁的电动操作设备的控制回路中,实现对电气设备的防误闭锁。

特点是对电动操作设备具有强制闭锁功能,不需要机械联锁的锁具,操作简单。

缺点是电气闭锁方式其闭锁功能不够完善,不能满足“五防”功能要求。

因此电气闭锁不是一种完善的防误闭锁方案。

仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和组合开关柜的防误闭锁,若要实现全站的防误闭锁(包括断路器、手动操作的设备和临时接地线),需和其它防误闭锁装置配套使用。

(3)电磁锁是一种采用电磁铁控制锁销开启的电控机械锁具,对电气设备的手动操作机构实施闭锁。

利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点或电磁锁自带的辅助接点组成电气闭锁逻辑控制回路,接入电磁锁的电源回路中,实现对电气设备间的防误闭锁。

特点是对手动操作的电气设备具有强制闭锁功能。

缺点是机械结构复杂,常出现机械卡滞现象;接点过多,电缆使用量大,可靠性差。

防误操作闭锁装置装置介绍防误闭锁装置，是一种防止误分、误合断路器。

防误操作闭锁装置是利用自身既定的程序闭锁功能，装设在高压电气设备上以防止误操作的机械装置。

防误闭锁装置包括:微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等五防功能防止误分、误合断路器;防止带负荷拉、合隔离开关;防止带电(挂)合接地线(开关);防止带接地线(开关)合断路器(隔离开关);防止误入带电间隔。

防误操作闭锁装置使用规定一、防止误操作闭锁是防止电气误操作事故的有效技术措施。

变电站应将运行设备防误闭锁装置的安装、改造工作列入年度反事故技术措施计划，落实资金和方案，认真加以实施。

二、新建、扩建变电所的防误闭锁装置凡应安装闭锁装置而未装或新装闭锁装置验收不合格、功能不全者，不得将该设备投入运行。

三、已运行设备防误装置的安装、更新改造工作，其设计方案应经生技部门审批后方可实施。

使用效果良好的，经总工程师批准后推广使用。

四、凡是能用防误装置防止因人员误造成操作的设备都要装防误装置五、防误装置应满足以下“五防”功能：1、防止带负荷拉、合隔离开关；2、防止误拉、合断路器3、防止带接地线合隔离开关；4、防止带电挂接地线；5、防止误入带电间隔。

六、防误装置应做到结构简单、性能可靠、操作维修方便，不增加正常操作和事故处理的复杂性。

七、防误装置应做到防雨、防潮、防霉、防尘，满足长期可靠使用的要求。

“五防”闭锁不应影响开关分、合闸速度特性，并应实测鉴定。

八、“五防”中，原则上采用强制闭锁。

九、安装的接地装置应完整可靠，投运前接地电阻应实测合格。

十、安装的防误装置应尽可能不破坏原设备结构。

十一、各类防误装置必须有紧急解锁措施。

十二、防误装置应与一次设备模拟图配套使用十三、微机防误闭锁装置使用基本规定：1、微机防误闭锁装置是采用先进的计算机技术防止电气误操作的闭锁装置。

使用中应严格执行本规定，正确掌握使用方法，不断完善使用功能。

江门供电局变电部班组规范化管理手册系列防误闭锁装置技术规范江门供电局变电部防误闭锁装置技术规范编写：审核：审批：概述一、 制订原因：（1）全区变电站防误闭锁装置安装、验收规范未统一。

（2）有些设备的防误闭锁装置在《广东电网公司防止电气误操作闭锁装置技术规范》、《广东电网公司防止电气误操作闭锁装置验收规范》中没有规定，结合实际情况和经验，在本安装指引中增加了如小车式高压柜、接地桩命名规范设备规范。

二、 制订目的：规范全区变电站防误闭锁装置技术规范，为安装、验收提供指引。

三、 执行原则：在建、新建变电站的防误闭锁装置应按《广东电网公司防止电气误操作闭锁装置技术规范》、《广东电网公司防止电气误操作闭锁装置验收规范》要求并结合本规范进行安装，已投运变电站已有防误闭锁装置结合设备改造按本规范进行改造。

参考资料：《广东电网公司防止电气误操作闭锁装置技术规范》《广东电网公司防止电气误操作闭锁装置运行管理规定》《广东电网公司防止电气误操作闭锁装置验收规范》《广东电网公司电气操作票管理规定》《广东电网公司变电电气操作行为规范（试行）》目 录概述 (01)一、 开关及刀闸操作单元电气五防锁安装及验收技术规范 (01)1.1 10kV以上测控单元断路器电气五防锁安装及验收技术规范 (01)1.2 35kV以上常规敞开式设备户外端子箱远控刀闸、地刀五防锁技术规范 (02)二、户外敞开式设备五防锁安装规范 (02)2.1 35kV以上常规敞开式各类型刀闸微机五防锁技术规范 (03)2.2 35kV以上常规敞开式各类型地刀微机五防锁技术规范 (04)三、 10kV高压柜五防锁安装及验收技术规范 (06)3.1 10kV固定式封闭开关五防闭锁技术要求 (06)3.2 10kV固定式封闭开关柜五防锁安装图(适合于线路、电容组、接地变、站用变高压柜) (07)3.3 10kV固定式封闭开关柜五防锁安装图(适合于10kV母联柜、主变柜) (10)3.4 10kV固定式封闭开关柜五防锁安装图(适合于PT柜) (12)3.5 10kV固定式封闭开关柜五防锁安装图(适合于母线接地) (14)3.6 10kV移动封闭小车开关柜防误闭锁技术要求 (15)3.7 10kV移动封闭小车开关柜五防锁安装图(适合于线路、电容组、接地变、站用变高压柜) (16)3.8 10kV移动封闭小车开关柜五防锁安装图(适合于10kV母联高压柜) (17)3.9 10kV移动封闭小车开关柜五防锁安装图(适合于主变10kV侧高压柜) (19)3.10 10kV移动封闭小车开关柜五防锁安装图(适合于10kVPT高压柜) (21)3.11 10kV接地变本体五防锁安装图 (22)3.12 10kV电容组本体五防锁安装图 (23)3.13 主变10kV侧母桥五防锁接地图 (25)四、 接地桩布点要求及安装验收技术规范 (26)4.1 接地桩的布点要求和接地桩布置图 (26)4.2 10kV以上常规敞开式各种类型接地桩技术规范 (28)附：常见五防锁锁匙认识 (30)1一、 开关及刀闸操作单元电气五防锁安装及验收技术规范1.1 10kV 以上测控单元断路器电气五防锁安装及验收技术规范安装技术要求验收要领1.对在变电站设备现场操作，10kV 断路器应配置微机防误电气编码锁来实现闭锁。

变（配）电室防误闭锁装置管理制度1. 背景介绍变电室是电力系统中重要的设备之一，其安全运行关系到电力系统的稳定性和安全性。

因此，在变电室的运行中，必须严格制定各项管理制度，以确保其安全运行。

本文将围绕变（配）电室防误闭锁装置管理制度进行介绍。

2. 管理原则本管理制度遵循以下管理原则：1.安全第一，在运行变（配）电室过程中，任何时候都将安全放在第一位。

2.预防为主，采取各种措施防止事故发生，确保变（配）电室的稳定工作，不断提高变（配）电室的安全性能和运行可靠性。

3.管理到位，严格执行各项管理制度和规章制度，确保变（配）电室的正常运行。

4.优化管理，不断完善变（配）电室防误闭锁装置管理制度，提高防误闭锁装置管理水平。

3. 管理措施3.1 防误闭锁装置的安装与维护防误闭锁装置的安装位置和数量应符合国家标准和《电气装置技术条件》规定。

防误闭锁装置应具有有效性、可靠性、稳定性和安全性，保证防误闭锁装置能够达到预期的防误闭锁效果。

防误闭锁装置的检查和维护应备有相应的记录，定期进行检查并进行必要的维修和更换。

3.2 防误闭锁装置的检查与使用在使用过程中，防误闭锁装置的状态应定期检查，及时发现问题并及时处理。

在检查防误闭锁装置时，应注意以下几点：•防误闭锁装置的位置和数量是否符合要求；•防误闭锁装置的操作机构是否灵活，并无卡滞现象；•防误闭锁装置处于正确的状态。

在使用防误闭锁装置的过程中，应注意以下几点：•防误闭锁装置应与配电设备配合使用，确保不漏开、误合；•不符合要求的防误闭锁装置应立即更换；•防误闭锁装置停用时，应采取相关措施，避免误操作。

3.3 培训与检查为确保变（配）电室防误闭锁装置的有效性和安全性，每年至少组织一次防误闭锁装置的培训和检查。

培训和检查的内容应包含：•防误闭锁装置的作用、分类和检查方法；•防误闭锁装置的维护和保养方法；•防误闭锁装置的使用注意事项。

4. 相关责任各级单位应负起相应的管理责任。

防误闭锁装置的运行及紧急解锁规定1防误闭锁装置的运行及紧急解锁规定防误闭锁装置是保证变电站运行人员正确进行倒闸操作的有效技术措施，为了正确使用防误闭锁装置，使其真正发挥其作用，特制定我站防误闭锁装置的运行的管理办法：一、防误装置应具有“五防”功能：(1)防止误分、误合开关；(2)防止带负荷拉、合刀闸；(3)防止带电挂接地线或合地刀；(4)防止带接地线或地刀合开关或刀闸；(5)防止误入带电间隔。

二、紧急解锁钥匙的规定防误装置应经常保持完好状态，投入运行，不得随意退出。

防误装置的解除、停用须经本单位总工程师批准。

紧急情况下解锁需经值长或站长批准。

1、正常时，所有刀闸的紧急解锁都应在闭锁投入位置。

2、紧急解锁钥匙应封存保管，且每个站只留存一把，按值移交检查，其余的解锁钥匙由工区统一管理。

解锁钥匙要妥善管理，不得和正常钥匙放在一起；3、无论在任何情况下，解除闭锁装置时，必须经站长、运行工区长批准，才允许解锁。

4、运行中发现防误装置失灵，影响操作时，应报告值长和或站长妥善处理。

确证无误后方可解锁。

操作人员和监护人不得擅自拆除闭锁装置。

并由操作人在解锁钥匙使用登记本上记录。

5、在运行和操作中，发现闭锁装置故障，应报告工区及时处理。

6、遇到新设备启动等非正常运行方式下的操作需解锁操作的，需报启现场总指挥批准后执行，已批准启动方案的，按其操作顺序执行。

7、操作过程中，程序正确但由于锁具或者电脑钥匙等发生故障需解锁操作的，解1-2步的需由工区运行专工（专工不在可由运行副工区长）批准，解3步及以上的需由公司防误专责人（专工不在可由运行副工区长或者运行副主任）批准后执行，并同时通知工区防误闭锁装置专责人进行消缺处理，按严重缺陷定性。

8、单回路整体解锁，由公司运行副总批准后执行。

9、因事故处理紧急解锁操作的，由站长批准后执行。

10、由于解锁装置故障，整套退出运行，或者防误闭锁程序、装置升级、改造期间不具备防误功能的，由站长书面报告运行副工区长，并汇报公司总工批准后执行。

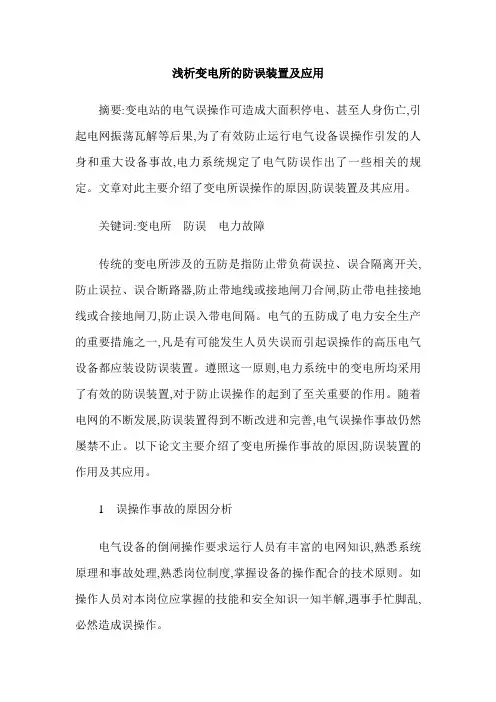

浅析变电所的防误装置及应用摘要:变电站的电气误操作可造成大面积停电、甚至人身伤亡,引起电网振荡瓦解等后果,为了有效防止运行电气设备误操作引发的人身和重大设备事故,电力系统规定了电气防误作出了一些相关的规定。

文章对此主要介绍了变电所误操作的原因,防误装置及其应用。

关键词:变电所防误电力故障传统的变电所涉及的五防是指防止带负荷误拉、误合隔离开关,防止误拉、误合断路器,防止带地线或接地闸刀合闸,防止带电挂接地线或合接地闸刀,防止误入带电间隔。

电气的五防成了电力安全生产的重要措施之一,凡是有可能发生人员失误而引起误操作的高压电气设备都应装设防误装置。

遵照这一原则,电力系统中的变电所均采用了有效的防误装置,对于防止误操作的起到了至关重要的作用。

随着电网的不断发展,防误装置得到不断改进和完善,电气误操作事故仍然屡禁不止。

以下论文主要介绍了变电所操作事故的原因,防误装置的作用及其应用。

1 误操作事故的原因分析电气设备的倒闸操作要求运行人员有丰富的电网知识,熟悉系统原理和事故处理,熟悉岗位制度,掌握设备的操作配合的技术原则。

如操作人员对本岗位应掌握的技能和安全知识一知半解,遇事手忙脚乱,必然造成误操作。

运行人员习惯性违章的表现以下几种类型:不执行调度命令复诵核对制度,操作前不进行模拟预演,操作过程中不认真进行监护复诵制度,不按操作票的顺序进行操作,操作中使用不合格的安全用具,没有养成使用前首先检查安全用具的良好习惯,操作前不认真核对操作位置,不核对设备的名称、编号,不核对模拟图,交接班不严,交接过程不认真、不清楚,对操作质量不认真检查,盲目或未经允许解锁。

另外,电气误操作事故在已经安装有闭锁装置的变电站中仍时有发生,主要是这些闭锁装置本身的五防功能和应用范围都存在一定的缺陷,防误闭锁装置也缺乏科学有效的管理制度。

目前防误闭锁装置性能不稳定,部分产品制造质量和安装调试质量差,容易造成防误闭锁装置失灵,影响事故处理,有些装置该装设的防误程序锁不装设,或在使用中只要锁打不开,不按管理规定使用万能解锁,甚至将锁砸坏,最终造成误操作。

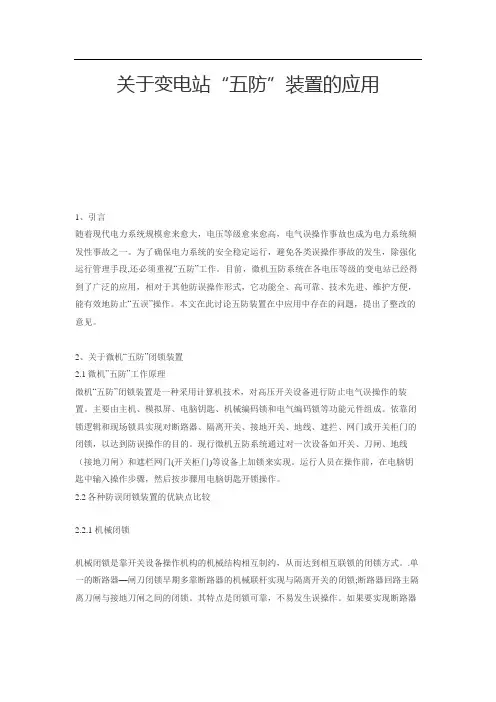

关于变电站“五防”装置的应用1、引言随着现代电力系统规模愈来愈大，电压等级愈来愈高，电气误操作事故也成为电力系统频发性事故之一。

为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段,还必须重视“五防”工作。

目前，微机五防系统在各电压等级的变电站已经得到了广泛的应用，相对于其他防误操作形式，它功能全、高可靠、技术先进、维护方便，能有效地防止“五误”操作。

本文在此讨论五防装置在中应用中存在的问题，提出了整改的意见。

2、关于微机“五防”闭锁装置2.1微机”五防”工作原理微机“五防”闭锁装置是一种采用计算机技术，对高压开关设备进行防止电气误操作的装置。

主要由主机、模拟屏、电脑钥匙、机械编码锁和电气编码锁等功能元件组成。

依靠闭锁逻辑和现场锁具实现对断路器、隔离开关、接地开关、地线、遮拦、网门或开关柜门的闭锁，以达到防误操作的目的。

现行微机五防系统通过对一次设备如开关、刀闸、地线（接地刀闸）和遮栏网门(开关柜门)等设备上加锁来实现。

运行人员在操作前，在电脑钥匙中输入操作步骤，然后按步骤用电脑钥匙开锁操作。

2.2各种防误闭锁装置的优缺点比较2.2.1 机械闭锁机械闭锁是靠开关设备操作机构的机械结构相互制约，从而达到相互联锁的闭锁方式。

.单一的断路器—闸刀闭锁早期多靠断路器的机械联杆实现与隔离开关的闭锁;断路器回路主隔离刀闸与接地刀闸之间的闭锁。

其特点是闭锁可靠，不易发生误操作。

如果要实现断路器与断路器之间，或者断路器与其它断路器回路隔离开关的闭锁就非常困难，不能满足当今防误闭锁的要求。

若要实现，则需采用电气闭锁或电磁闭锁。

2.2.2 电磁闭锁电磁闭锁是利用断路器、隔离开关、断路器柜门等的辅助接点，接通或断开需闭锁的隔离开关、开关柜门等电磁锁电源，使其操作机构无法动作，从而实现开关设备之间的相互闭锁。

这种闭锁装置原理简单，实现便捷，非同一体的开关设备之间即可实现闭锁;其在干燥的环境中运行比较可靠，在35 kV及以下室内设备上使用较为广泛。

变电所对五防闭锁装置的要求分析1引言电力生产中，电气误操作事故是电力系统频繁发声事故的原因之一，能造成设备损坏、大面积停电和人身伤亡等重大事故。

为了确保电力系统安全稳定运行，避免各类误操作事故的发生，必须实施防误闭锁及相关组织管理手段。

从误操作的过程来看，认为误操作由三部分组成，即运行值班人员、检修人员及其他人员的误操作，还有因操作二次回路绝缘损坏造成的恶性事故。

目前主要应用的各种闭锁方案是：机械闭锁、电气回路闭锁、微机五防闭锁和间隔层防误闭锁。

2 防误闭锁的原则和主要内容2.1国家法规和规定电力系统历来十分重视系统的安全运行，但是每年总会发生因电气误操作而导致的各类事故，造成了不必要的损失。

为了有效防止运行设备误操作引发的人身和重大设备事故，我国早在1990年就提出了电气设备“五防”的要求，并以法规的形式规定了防误装置的管理、運行、设计和使用原则。

按照规定，防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的电气闭锁回路。

国家电力公司2000年发布的《防止电力生产重大事故的二十五项重点要求》的第二章“防止电气误操作事故”第2.5条明确规定：采用计算机监控系统时，远方、就地操作均应具备防误闭锁功能。

2.2“五防”主要内容防止带负荷分、合隔离开关；带电挂﹙合﹚地线﹙隔离开关﹚；防止带接地线﹙接地刀闸﹚合断路器﹙隔离开关﹚；防止误入带电间隔；防止误分、合断路器。

用技术措施防止以上五种恶性误操作，通常简称“五防”。

3 目前主要应用的闭锁系统分析3.1机械闭锁对于成套的高压开关设备应优先采用机械闭锁，对于敞开式设计的变电站，机械闭锁与接地刀闸之间的闭锁，其可靠性一般较高。

3.2电气防误闭锁电气防误闭锁是建立在二次操作回路上的一种防误功能。

一般通过在操作回路上串入断路器和刀闸的辅助触点来实现闭锁功能。

理论上电气连锁逻辑比较可靠，但是实际使用中存在很多严重的问题，如下：1﹚断路器、刀闸等设备提供的辅助触点有限且不同电压等级间的联系很不方便，相关闭锁回路设计出现多余互锁或闭锁不到的情况。

关于变电站五防装置配置摘要：变电站的五防系统验收涉及范围广，很容易在检查验收工作中出现错漏。

特别是在变电站技改或新站建设投运时，由于投运时间比较紧迫，一般容易忽视许多日常验收必须要完成的项目，给变电安全及电网安全运行留下安全隐患。

因此，作为变电站运行人员，必须充分认识并结合实际开展防误闭锁系统的检查验收工作，才能从根本上消除系统出现的安全隐患，保障变电站人身设备及电网的安全稳定运行。

关键词：变电站五防；装置；配置；优化；分析1 防误闭锁的原则和主要内容1.1 国家法规和规定电力系统对于设备的安全运行始终高度重视，但是每年都会出现因为电气设备误操作而造成的各种事故，并对设备产生严重损害。

目的是可靠避免电气作业时误操作引起的人身安全和设备严重伤害，在1990年国家发布电气设施五防规定，使用行政法规方式对于防误设备的控制、工作、规划、应用准则进行规范。

根据要求，防误设备的制定准则是，高电压电气设施中如果存在引发误操作的可能，都需要安装防误设备和对应的电气闭锁闭合回路。

1.2 “五防”的主要内容预防带负荷分合隔离开关；预防带负荷合上（接上）接地刀闸（接地线）；预防带接地刀闸（接地线）分合断路器或隔离开关；预防误入带电间隔；预防误分合断路器。

使用技术方法避免上述五种严重误操作，合称“五防”。

2 闭锁方案设计方面存在的问题及优化方案2.1接地锁的安装设计不能满足现场操作需要的优化方案任何变电站五防闭锁装置的安装设计，必须按照“防误拉合开关、防带负荷拉合刀闸、防带地线（接地刀闸）合闸、防带电挂接地线（合接地刀闸）、防误入带电间隔”的“五防”原则进行。

但在实际工作中，由于考虑不周，往往会出现五防不全的现象。

例如，无为公司变电站35kV线路侧隔离刀闸上部分带有接地刀闸（GW5A-40.5DW型），在通常的停电检修情况下，使用接地刀闸并对接地刀闸进行闭锁即可使检修设备可靠接地，故忽视了接地锁的安装设计。

在一次该类型隔离刀闸检修时，合上接地刀闸后给刀闸调试工作带来了极大的不便，在这种情况下就需要打开接地刀闸，用装设接地线的方法来保证设备的接地，故对于此种隔离刀闸（GW5A-40.5DW型）就应该在其带有接地刀闸方向安装设计接地锁，尽可能满足各种运行情况下的工作需要。

电气防误闭锁装置运行规程1总则1.1本规程规定了电站电气防误操作装置设备规范、操作使用、维护及故障处理。

1.2本规程适用于电站电气防误操作装置运行管理。

1.3运行人员应熟悉防误装置的结构、性能、工作原理和操作方法。

新上岗的值班员必须经培训并考核合格后，方可进行防误装置的倒闸操作。

2引用标准1.1投集团公司《电业安全工作规程》1.2《发电有限公司电气防误操作装置管理实施细则》3设备规范3.1凡有可能引起误操作的高压电气设备，均应加装防误装置。

3.2在新建、扩建、改建的变电工程中，防误装置必须与电气设备的设计、施工、投运同时进行。

3.3电气防误操作装置，必须具有如下“五防功能”：3.3.1防止误分、合开关。

3.3.2防止带负荷拉、合刀闸。

3.3.3防止带电挂接地线（合接地刀闸）。

3.3.4防止误入带电间隔。

3.3.5防止带接地线合刀闸。

3.4电气防误操作装置的设计，其倒闸操作程序由有关部门审查，经主管领导批准后方可实施。

3.5在设计、选用防误装置时，应考虑：3.5.1电气防误操作装置的结构应简单可靠，操作维护方便，尽可能不增加正常操作和事故处理的复杂性。

3.5.2电气防误操作装置应满足设备在各种运行方式下的倒闸操作。

3.5.3电气防误操作装置应具有紧急解锁装置和专用工具等。

3.5.4电气防误操作装置的安装，应不影响设备的主要技术性能（如：开关的分、合闸时间和速度，刀闸的分、合闸位置等）。

3.5.5使用电磁锁、微机闭锁装置时，其工作电源应与保护、控制回路电源分开。

3.5.6电气防误操作装置应有防雨、防锈、防腐等措施。

3.6系统工作原理3.7系统配置及功能3.7.1模拟屏3.7.2工控机3.7.3主机3.7.4显示器3.7.5专用键盘3.7.5.1专用键盘是工控机的输入设备，包括操作面板和辅助键盘。

3.7.5.2辅助键盘3.8电脑钥匙3.8.1电脑钥匙（简称SuperKey）又名闭锁控制器或操作监控器，它监控操作人员按照防误规则实施操作。

论变电站防误闭锁装置摘要：变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果。

随着电网的不断发展，技术的不断更新，要求防误闭锁装置必须不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误闭锁装置和相应的防误电气闭锁回路。

对目前电力系统中常用到的防误闭锁装置进行了分析，以使运行人员更好地认识防误闭锁装置，防止电气误操作事故的发生。

关键词：变电站；防误闭锁装置；要求；微机“五防”闭锁引言变电站电气误操作主要由运维人员、检修人员和其他人员的误操作造成，这严重威胁了人身、电网和设备安全。

防误装置是变电站用来防止电气设备误操作的设备，使用防误装置是目前防止运维人员进行电气误操作或误入带电间隔的有效技术措施；其主要包括：微机“五防”装置、解锁钥匙、编码锁、机械闭锁装置、电磁闭锁回路、电气闭锁回路、带电显示装置、设备转动方向标示等。

为坚决杜绝变电站运维人员发生电气误操作事故，确保电网的安全稳定运行，结合电气运行的实践经验，根据国家电网公司《防止电气误操作装置管理规定》，变电站所有可能引起电气事故的一次设备，都应装设防误闭锁装置。

1防误闭锁装置的基本要求通常所说的“五防”功能，包括：（1）防止误入带电间隔；（2）防止误合、误分断路器（开关）；（3）防止带负荷拉合隔离开关（刀闸）；（4）防止带接地刀闸（接地线）合闸；（5）防止带电合（挂）接地刀闸（接地线）。

现阶段在运行智能变电站已实现“五防”功能。

2防误闭锁装置的配置要求（1）变、配电装置升级改造，装设防误闭锁装置时，应该优先选用微机“五防”装置或电气闭锁回路方式。

新建变电站的电气设备防误措施优先选用微机“五防”装置。

（2）采用不间断交流电源为防误闭锁装置供电，使用的直流电源不得同时为继电保护和控制回路供电。

（3）防误闭锁装置的结构应考虑防锈蚀、户外防水和耐气候性的要求。

（4）防误装置的结构应与其所配电气设备的操作位置相对应，并且不得影响电气设备的操作要求，尽量不增加处理事故和正常倒闸操作的难度。

变电运行中防误闭锁装置的技术及管理摘要：随着电网结构越来越复杂，对系统的安全稳定运行要求越来越高。

因此，为了确保变电站的安全运行，设置具有“五防”功能的闭锁装置,已成为防止误操作等事故发生的有效、可行的手段。

本文阐述了各种防误闭锁装置在变电运行中的应用,提出了适合运行实际、行之有效的管理方法，并对防误闭锁装置的发展做了展望。

关键词：防误闭锁装置误操作五防变电运行Abstract: Because the power network structure is more and more complicated, the safe and stable operation of the system demand higher and higher. Therefore, in order to ensure the safe operation of the transformer substation, it sets with “five the function of closure device, which has become a wrong operation to prevent accidents happen in an effective and feasible method. This paper expounds the closure of mistake in the application of substation operation device, then proposes the practical and effective operation of management method and the error of the development of the closure device.Key Words: mistake closure device, error operating, the five, substation running 随着计算机技术的不断发展和应用，微机型“五防”技术将愈来愈多地应用于变电站防误功能中。
