变电站五防闭锁专家精
变电站中为防止出现一次设备的误操作,设置了多种多样的闭锁装置,主要有五大类:监控系统五防、电气五防、微机五防、电磁五防和机械闭锁,闭锁涉及到的设备主要集中在开关、闸刀、接地闸刀上。
正常情况下设备之间的闭锁逻辑相信大家都已经比较熟悉,本文将重点为大家介绍一些工作中不常见但重要的闭锁逻辑。
一、双母线倒母时
(1)热倒
热倒有两种形式,一种是通过母联开关进行热倒,一种是通过某间隔的正副母闸刀双跨进行倒母,下面以线路L1的正母闸刀1G倒母为例进行说明。
通过母联开关热倒时,其闭锁逻辑应是:线路L1副母闸刀2G、母联开关ML-DL、母联正母闸刀ML-1G、母联副母闸刀ML-2G在合位。
通过LN的正副母闸刀双跨进行热倒时,其闭锁逻辑应是:线路L1副母闸刀2G、线路LN正母闸刀LN-1G、线路LN副母闸刀LN-2G在合位。
(2)冷倒
对于线路L1来说,冷倒时一般也有两种闭锁逻辑,一种是将线路闸刀3G接入电气闭锁回路,一种不接,下面以线路L1的正母闸刀1G倒母为例进行说明。
线路闸刀3G接入闭锁回路时,其闭锁逻辑为:开关DL、副母闸刀2G、线路闸刀3G均在分位。
在此种情况下,在操作过程中应注意不能直接将线路开关DL、副母闸刀2G拉开,合上正母闸刀1G进行冷倒,而需要先将DL、3G、2G顺序拉开,再合上1G、3G,进而完成倒母操作。

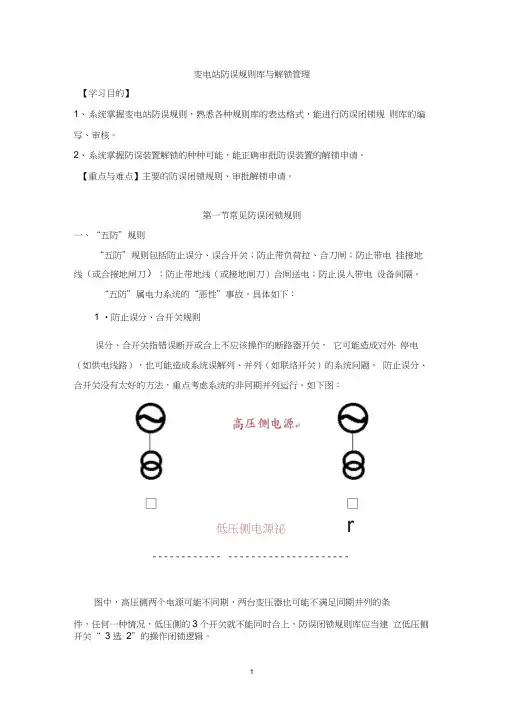

变电站防误规则库与解锁管理【学习目的】1、系统掌握变电站防误规则,熟悉各种规则库的表达格式,能进行防误闭锁规则库的编写、审核。
2、系统掌握防误装置解锁的种种可能,能正确审批防误装置的解锁申请。
【重点与难点】主要的防误闭锁规则、审批解锁申请。
第一节常见防误闭锁规则一、“五防”规则“五防”规则包括防止误分、误合开关;防止带负荷拉、合刀闸;防止带电挂接地线(或合接地闸刀);防止带地线(或接地闸刀)合闸送电;防止误入带电设备间隔。
“五防”属电力系统的“恶性”事故。
具体如下:1 •防止误分、合开关规则误分、合开关指错误断开或合上不应该操作的断路器开关,它可能造成对外停电(如供电线路),也可能造成系统误解列、并列(如联络开关)的系统问题。
防止误分、合开关没有太好的方法,重点考虑系统的非同期并列运行。
如下图:□□低压侧电源祕r------------ ---------------------图中,高压侧两个电源可能不同期,两台变压器也可能不满足同期并列的条件,任何一种情况,低压侧的3个开关就不能同时合上,防误闭锁规则库应当建立低压侧开关“ 3 选2”的操作闭锁逻辑。
2.防止带负荷拉、合刀闸规则刀闸可以拉、合较小电流,但刀闸在拉、合超过允许范围的电流时,电弧容易触及金属构架造成接地短路,或与其他相构成相间短路,造成设备及人身事故。
这包括直接的本单元开关在合位的刀闸操作,也包括操作过程中潜在的带负荷拉合刀闸,如倒母操作时没有取下母联开关的直流操作熔丝,旁代状态下采用刀闸隔离本单元无法断开的断路器时没有取下旁路开关的直流操作熔丝,操作二分之三接线线路侧刀闸时中开关和母线侧开关没有都断开,操作扩大外桥接线的主变高压侧刀闸时进线开关和母联开关没有都断开,操作没有母联开关的母联刀闸时,没有使任一侧母线上所有开关都断开等。
3.带电挂地线(或合接地刀闸)地线是用来保证工作人员免遭触电伤害最直接的保护措施,是使工作地点始终在“地电位”的保护之中,同时还可将停电设备上剩余电荷放尽。
【精】国家电网公司防止电气误操作安全管理规定方案计划参考范本1.总则1.1 为了加强防止电气误操作安全管理和装置管理,防止电气误操作事故的发生,保障人身、电网和设备安全,制定本规定。
1.2 本规定依据《国家电网公司电力安全工作规程(试行)》、《国家电网公司电力生产事故调查规程》、《国家电网公司十八项电网重大反事故措施(试行)》等制定。
1.3 本规定适用于3kV及以上电压等级电气设备。
3kV以下电压等级电气设备的防止电气误操作安全管理规定由各企业、单位自行制定。
1.4 国家电网公司防止电气误操作安全管理由安全监察部负责;装置管理及技术标准由生产部负责;日常管理和运行维护由区域电网公司、省(自治区、直辖市)电力公司、国家电网公司直属公司及所属单位分级实施。
1.5 国家电网公司内的电力企业和设备运行单位都应遵守本规定,同时根据本规定制定实施细则。
1.6 国家电网公司内的设计、基建、生产、农电等有关单位颁发的相关制度不得与本规定抵触。
2.管理职责2.1 国家电网公司负责防止电气误操作安全管理规章制度及防误装置技术标准的制定、修订,每两年组织召开一次专业会议。
2.2 中国电科院负责提供防止电气误操作技术支持,每年三月底前发布防误装置年度分析报告。
2.3 区域电网公司、省(自治区、直辖市)电力公司、国家电网公司直属公司应成立防止电气误操作工作小组,由主管生产的行政副职或总工程师任组长,安监、生产、基建、农电、调度等部门参加,并在安监部或生产部设立专责(职)人员。
2.3.1 工作小组应组织制定本单位防止电气误操作工作岗位责任制,明确各有关部门和人员的管理职责。
2.3.2 定期分析防止电气误操作工作存在问题,提出工作目标和计划,检查、督促和考核工作落实情况。
2.3.3 制定防止电气误操作及防误装置管理规定、技术措施和年度工作计划,定期检查计划落实情况。
2.3.4 每年二月底前向国家电网公司上报上年度专业工作总结(见附录)、事故分析报告及本年度工作计划,同时抄送中国电科院。
附件江苏省电力公司变电站防误操作技术规定(修订稿)江苏省电力公司二〇一二年十月目录1总则.................................................. - 1 - 2变电站防误功能要求.................................... - 1 - 3站端监控系统防误功能要求.............................. - 5 - 4电气设备防误闭锁功能要求.............................. - 6 - 5有关防误操作器材技术要求.............................. - 9 - 6变电站设备操作及解锁要求............................. - 11 - 7附则................................................. - 12 -变电站防误操作技术规定(修订稿)1总则1.1为规范和统一变电站电气设备防误操作系统的技术要求,有效防止人员误操作,保障电网和设备的安全运行,特制定本规定。
1.2变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设,并充分考虑变电站无人值班的现状及适应变电运维管理模式发展方向。
1.3变电站防误操作系统必须满足基本的“五防”要求,即:防止误分、误合断路器(以下简称开关)、防止带负荷拉、合隔离开关或手车触头、防止带接地线(接地刀闸)合断路器(隔离开关)、防止带电合接地刀闸(接地线)、防止误入带电间隔。
1.4变电站防误操作系统必须保证设备的遥控操作、就地电动操作、就地手动操作均具有防误闭锁功能。
2变电站防误功能要求2.1220kV及以上敞开式变电站2.1.1变电站新建或整站综自改造时应采用“站端监控系统逻辑闭锁+设备间隔内电气闭锁”的方式来实现防误操作功能,不再设置独立的微机防误操作系统。
变电所电气“五防”分析摘要] 本文对元宝山发电厂整个变电所的电气“五防”闭锁功能进行了分析介绍,对电气闭锁和微机防误闭锁的功能进行了简单比较,并对三期变电所的防误装置提出了改进意见。
关键词:发电厂;变电所;分析;改进1、电气“五防”功能的定义电气“五防”功能是指:防止误分、合断路器;防止带负荷分、合隔离开关;防止带电挂接地线或合接地刀闸;防止带电接地线(接地刀闸)合断路器(隔离开关);防止误人带电间隔。
2、国内变电运行安全管理对防误的要求我国电力系统在无数次事故教训的基础上,结合中外电气运行的实践经验,为有效防止对电气设备误操作引发的人身和重大设备事故,在90年代初就提出了电气设备“五防”的要求,并制定了电气防误的管理、运行、设计和使用原则,现已列入《防止电力生产重大事故的二十五项重点要求》中。
按规定,防误装置的设计应遵循的原则是:凡是有可能引起误操作的高压设备,均应装设防误装置和相应的防误电气闭锁回路。
3、我厂一、二期变电所“五防”功能的实现我厂220KV系统接线为双母线带旁路母线方式,正常为双母线运行,即北、南母线同时运行,母联5612开关合路,旁路5600开关、侧路母线备用。
500KV系统的运行方式为I、Ⅱ、m、Ⅳ母线运行,Ⅱ、Ⅳ母分段5024开关合路,I、Ⅲ母分段5013开关合路,母联5034开关合路,母联兼旁路5012开关合路(做母联运行);元董#1线、#2主变运行于Ⅱ母线,元董#2线、#3主变运行于Ⅲ母线,#1联变运行于I母线,#2联变运行于Ⅳ母线。
旁路母线和旁路5054开关停电备用。
3.1、我厂220KV变电所在正常运行方式下的“五防”全部靠DNBS—Ⅲ型微机防误闭锁装置来实现。
DNBS—Ⅲ型微机闭锁装置是由WJBS—1型微机模拟盘,DNBS—1A型电脑钥匙,DNBS—3型机械编码锁等产品组成,可以校验及打印操作票。
该装置以变电所一次模拟屏为核心,在模拟屏工控机内预存了所有设备的正常倒闸操作程序,模拟屏上所有的模拟元件都有一对触点与主机相连。
广东电网公司防止电气误操作闭锁装置技术规范QB 广东电网公司企业标准Q/GD001.××××.×-2007广东电网公司防止电气误操作闭锁装置技术规范2007-XX-XX 发布2007-XX-XX 实施广东电网公司发布目次1 适用范围 (1)2 引用标准 (1)3 术语与定义 (1)3.1 五防 (1)3.2 防止电气误操作闭锁装置 (1)Ⅰ3.3 变电站自动化系统五防子系统 (2)3.4 微机防误闭锁装置 (2)3.5 单元电气闭锁 (2)3.6 防误闭锁软件系统 (2)3.7 解锁工具 (2)3.8 智能解锁钥 (Ⅰ) (2)3.9 万能解锁钥匙 (2)3.10 逻辑表 (2)4 技术要求 (3)4.1 基本要求 (3)4.2 电气闭锁技术要求 (3)4.3 微机防误闭锁装置的技术要Ⅰ求 (3)5 配置原则 (7)5.1 配置基本原则 (8)5.2 变电站的断路器、隔离开关、接地开关(接地线)、网门的防误配置 (8)6 接地桩技术规范 (9)6.1 接地桩设置要求 (9)6.2 接地桩的布点要Ⅰ求 (9)6.3 接地桩的编号原则 (10)7 五防闭锁逻辑 (10)7.1 五防闭锁逻辑制定原则 (10)7.2 通用闭锁逻辑的要求 (10)7.3 典型闭锁逻辑关系 (11)Ⅰ附录A 500kV线—变串典型逻辑关系(二分之三接线类型) (13)附录B 500kV线—线串典型逻辑关系(二分之三接线类型) (15)附录C 500kV主变220kV侧典型逻辑关系 (17)附录D 220kV主变典型逻辑关系(双母分段接线方式) (18)附录E 220kV(110kV)线路典型逻辑关系(双母分段接线方式) (20)附录F 35kV侧典型逻辑关系(单母接线方式) (21)附录G 220kV(110kV)母线地刀和PT间隔典型逻辑关系 (23)附录H 220kV(110kV)母联或分段间隔典型逻辑关Ⅰ系 (24)附录I 220kV(110kV)线路典型逻辑关系(双母带旁路接线类型) (25)附录J 220kV(110kV)专用旁路间隔典型逻辑关系(双母带旁路接线类型) (26)附录K 双母带旁路类接线:主变间隔逻辑关系 (27)附录L 单母分段小车开关类型接线:10kV(35kV)线路、分段典型逻辑关系 (29)附录M 单母分段小车开关接线类型:电容器组及其网门典型逻辑关系 (30)附录N 单母分段小车开关接线类型:站变(接地变)及其网门典型逻辑关系 (31)附录O 单母分段带旁路接线类型:出线、分段、旁路间隔典型逻辑关系 (32)附录P 线路变压器组接线图:线变组典型逻辑关Ⅰ系 (33)附录Q 桥型接线类:110kV桥型接线典型逻辑关系 (34)附录R 接地桩形式图 (36)附录S 接地桩布置图 (37)附录T 接地桩编号原则 (38)Ⅰ前言防止电气误操作闭锁装置是变电站的重要设备,是防止电气误操作的必备技术手段。
110~500kv变电所防误操作闭锁逻辑规范1 范围本标准规定了浙江电网110~500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。
本标准适用于110~500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。
35 kV变电所可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程(发电厂和变电所电气部分)(试行)》的通知国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定(试行)》的通知浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则(试行)》的通知3 防误闭锁逻辑技术原则3.1 防误闭锁逻辑应满足“五防”功能a) 防止误分、合断路器;b) 防止带负荷拉、合隔离开关或手车触头;c) 防止带电挂(合)接地线(接地闸刀);d) 防止带接地线(接地闸刀)合断路器(隔离开关);e) 防止误入带电间隔。
3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现,防误闭锁装置应满足简单、可靠的技术要求。
3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。
一般用于电气设备间隔内部的防误闭锁,以下电气设备之间的闭锁可具备机械联锁功能:a) 闸刀与接地闸刀之间;b) 手车与接地闸刀之间;c) 接地闸刀(接地线)与柜门之间;d) 断路器与闸刀之间;Q/GDW-11-154-20092e) 闸刀与柜门之间;f) 断路器与手车之间。
变电站微机闭锁(五防)装置安装及验收规范1微机防误闭锁系统一次模拟图:1.1变电站一次接线图在一个界面,编号清晰。
1.2使用正确名称,单位规范。
2微机闭锁“五防”逻辑关系的基本原则:2.1 单一线路停送电:2.1.1准备送电,送电范围内的接地线、临地均应拉开。
2.1.2送电时,按推母线侧刀闸——推线路侧刀闸——合开关顺序操作。
2.1.3停电操作,反之进行。
2.2 主变停送电:2.2.1准备停电,高、中压侧中性点地刀均应推上。
2.2.2停电时,可任意停高、中、低压的单一或三侧。
2.2.3准备送电,条件一:送电范围内的接地线、临地均应拉开;条件二:高、中压侧中性点地刀均应推上。
2.2.4送电时,按高压侧——中压侧——低压侧顺序操作。
2.2.5送电后,在主变带点情况下(高、中、低任何一侧送电),其他停电线路靠主变侧的接地均不能推上。
2.2.6送电后,主变中性点地刀均可操作。
2.3旁路代操作2.3.1准备送电,送电范围内的旁路母线及旁路开关的接地线、临地均应拉开。
2.3.2充电时,按推旁路母线侧刀闸(与被代开关所推母线侧刀闸一致)——推旁路刀闸——合旁路开关顺序操作。
2.3.3充电正常,断旁路开关。
2.3.4旁路代操作,按推被代开关的旁路刀闸——合旁路开关——断旁路开关——拉被代开关线路侧刀闸——拉被代开关母线侧刀闸顺序操作。
2.3.5旁路恢复备用,反之。
2.4倒母操作2.4.1准备倒母,母联及两侧刀闸均在运行位置。
2.4.2被倒开关、按先推后拉原则进行。
2.5高压开关柜闭锁要求2.5.1停电时,按段开关——拉线路侧刀闸——拉开母线侧刀闸——打开前网门——打开后网门——顺序操作。
送电时,反之。
2.5.2成套“五防”开关柜,不需要安装微机闭锁挂锁的,采用以下方案:2.5.2.1全部刀闸、开关、接地、网门进微机闭锁,并按操作流程要求进程序。
2.5.2.2未挂锁,不能采码的地方,程序模拟后,现场操作时进行提示,并提示确认操作完成信息。
110~500 kV 变电所防误操作闭锁逻辑规范1 范围本标准规定了浙江电网110~500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。
本标准适用于110~500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。
35 kV变电所可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程(发电厂和变电所电气部分)(试行)》的通知国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定(试行)》的通知浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则(试行)》的通知3 防误闭锁逻辑技术原则3.1 防误闭锁逻辑应满足“五防”功能a) 防止误分、合断路器;b) 防止带负荷拉、合隔离开关或手车触头;c) 防止带电挂(合)接地线(接地闸刀);d) 防止带接地线(接地闸刀)合断路器(隔离开关);e) 防止误入带电间隔。
3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现,防误闭锁装置应满足简单、可靠的技术要求。
3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。
一般用于电气设备间隔内部的防误闭锁,以下电气设备之间的闭锁可具备机械联锁功能:a) 闸刀与接地闸刀之间;b) 手车与接地闸刀之间;c) 接地闸刀(接地线)与柜门之间;d) 断路器与闸刀之间;Q/GDW-11-154-20092e) 闸刀与柜门之间;f) 断路器与手车之间。
3.2.2 电气防误闭锁电气防误闭锁是将断路器、隔离开关、接地闸刀等设备的辅助接点接入电气操作电源回路构成的闭锁。
接入回路中的辅助接点应满足可靠通断的要求,辅助开关应满足响应一次设备状态转换的要求,电气接线应满足防止电气误操作的要求。
断路器和隔离开关、接地闸刀电气闭锁严禁用重动继电器,应直接采用辅助接点,辅助接点接触应可靠。
线路无压判别应采用强制性闭锁措施,宜采用电压继电器或带电显示器等形式实现电气闭锁。
3.2.3 电磁防误闭锁电磁防误闭锁是将断路器、隔离开关、接地闸刀、隔离网门等设备的辅助接点接入电磁闭锁电源回路构成的闭锁。
接入回路中的辅助接点应满足可靠通断的要求,辅助开关应满足响应一次设备状态转换的要求,电气接线应满足防止电气误操作的要求。
断路器和隔离开关、接地闸刀电磁闭锁严禁用重动继电器,应直接采用辅助接点,辅助接点接触应可靠。
线路无压判别应采用强制性闭锁措施,宜采用电压继电器或带电显示器等形式实现电磁闭锁。
3.2.4 微机防误闭锁微机防误闭锁是指通过计算机软件实现锁具之间的闭锁逻辑关系,从而达到电气设备防误闭锁的目的。
根据闭锁逻辑实现的方式不同,分为模拟屏和计算机的形式。
微机防误装置应保证设备状态与实际一致,可通过与监控系统通讯实时对位来实现,在通讯中断时,微机防误应维持通讯断开前的状态,并不得影响微机防误装置的独立运行。
用微机防误闭锁实现断路器防止误分(合)闭锁的应优先采用电编码锁实现。
微机防误闭锁后台预演应保持与实际运行方式一致。
3.2.5 计算机监控系统防误闭锁计算机监控系统防误闭锁是指利用变电所计算机监控系统采集设备状态,设置闭锁逻辑,输出闭锁接点串接在电气设备控制回路中实现闭锁。
计算机监控系统防误闭锁还应对非电动操作的设备实现锁具的闭锁。
计算机监控系统采集的接点应直接采用辅助接点,不得使用重动继电器,为便于监视状态,应与后台状态采集使用同一辅助接点;监控输出的接点应采用控接点,且满足回路开断容量的要求。
遥控操作的电气设备应在后台操作界面设置监控闭锁逻辑,而串接于电动操作回路的闭锁接点应由该设备的测控装置实现。
计算机监控系统防误闭锁的“开放/闭锁”状态应在监控后台操作界面中设置明显标志。
