2.4G wifi 最合适菱形天线制作详细方法

2.4G WiFi 天线的DIY试验初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G 的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

分享] 自制Wi-Fi 2.4GHz无线天线无线自制Wi-Fi 2.4GHz无线天线花100多元，自己动手，改造AP，就可以获得较好的无线信号。

不过，有朋友说了，现在一个无线路由器才多少钱？让我多花100多，太亏了。

那么，到底有没有什么更好的方法，既少花钱，又能让无线信号得到增强呢？答案是肯定的，我们自己动手，制作一款定向天线，让您的无线网络更加顺畅，只需要两元钱！（注：DIY操作有一定危险性，14岁以下儿童请不要模仿。

）如果您认为制作定向天线，需要高超的技术以及复杂的过程，那就大错特错了。

在DIY之前，您所需最“贵重”的原材料，就是一罐可乐或雪碧！没错，就是355ML的听装饮料，现在超市最便宜卖到1.7x元，最贵也不过2元左右。

注意：请不要贪多而选择2升特惠装，否则后果自负……接下来，请打开饮料，并喝光它（如果您买的是2升装，不但材料不符，就是这第一步，恐怕您都很难完成）。

您得到一个空的饮料罐，此时有两个选择：放弃DIY，饮料罐可以卖1角钱；继续DIY，但此后饮料罐将无人回收。

此处注意，如果喝水过多引起生理反应，请及时解决。

（一罐喝光的雪碧）现在，再拿出剪子、裁纸刀、胶带（剪子、裁纸刀为非易耗品，不计入成本；胶带成本过低，可忽略不计）。

（简单的工具）拿好刀子，看准易拉罐上接缝线，一刀插下去！记住，一定要做到稳、准、狠，毫不留情！然后，顺着线笔直的割下来，这里就考验您的刀工，如果切歪了，那没得说，再换一罐吧。

这道工序，一定要注意安全，千万不要伤到自己。

根据笔者实际操作，易拉罐罐体较软，切割不会耗费很大力气。

（被开膛的易拉罐）接下来，在接缝正对面，重复刚才的操作。

这次没有线条做基准，切直线相对较难，如果您没有信心，那可以先用笔画一条直线。

在两条直线切好后，接下来的工序稍有些费力，您需要将易拉罐分成对等的两半，但不能破坏罐底。

用剪刀沿底边分别剪两个半圆，我们的定向天线已现雏形。

注意，易拉罐边缘锋利，剪的时候，如果有手套保护最好。

自制2.4G WIFI天线以前我总觉得DIY天线是一件十分困难的事情，受到BG7IOO的影响，我现在对天线也发烧了。

由于收到自身技术和器材限制，我一般只玩手持机的天线，平时也经常跟BG7IOO通长途聊天线，权当生活中的一种乐趣！最近我沉迷于2.4G频段的WIFI，WIFI让人着迷之处在于它是有线宽带网络的无线延伸！但由于技术规范的限制，WIFI设备的发射功率都非常低，一般都是mW级的功率。

这样一来，数据传输的距离就显得捉襟见肘。

有鉴于此，很多业余无线电爱好者都热衷于在WIFI天线上做文章。

为了让自己的WIFI设备也能插上翅膀，我下定决心DIY一根属于自己的WIFI ANT！第1步：选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

同时在05年的《业余无线电家》会刊第4期也有介绍。

不过，我喜欢把它的名字称为“圆筒天线”！第2步：制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

我就是随便拿了一个奶粉罐制作的。

下面是我参照外国网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，我加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但我觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G 的频段更加明显！因此，我决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。

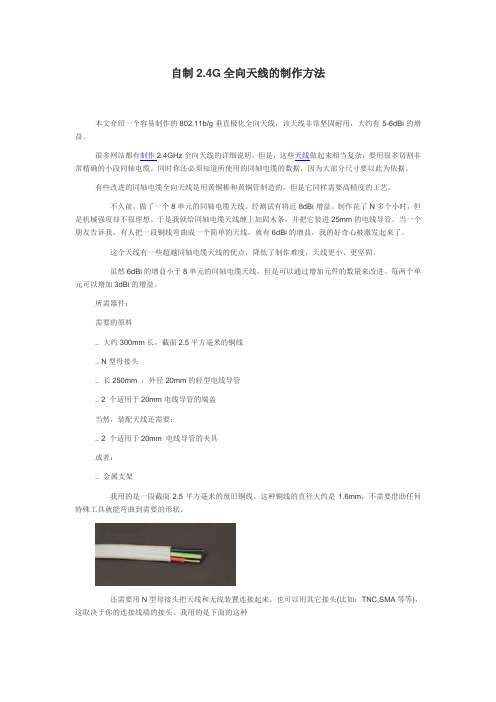

自制2.4G全向天线的制作方法本文介绍一个容易制作的802.11b/g垂直极化全向天线，该天线非常坚固耐用，大约有5-6dBi的增益。

很多网站都有制作2.4GHz全向天线的详细说明，但是，这些天线做起来相当复杂，要用很多切割非常精确的小段同轴电缆。

同时你还必须知道所使用的同轴电缆的数据，因为大部分尺寸要以此为依据。

有些改进的同轴电缆全向天线是用黄铜棒和黄铜管制造的，但是它同样需要高精度的工艺。

不久前，做了一个8单元的同轴电缆天线。

经测试有将近8dBi增益。

制作花了N多个小时，但是机械强度却不很理想。

于是我就给同轴电缆天线缠上加固木条，并把它装进25mm的电线导管。

当一个朋友告诉我，有人把一段铜线弯曲成一个简单的天线，就有6dBi的增益，我的好奇心被激发起来了。

这个天线有一些超越同轴电缆天线的优点，降低了制作难度，天线更小、更坚固。

虽然6dBi的增益小于8单元的同轴电缆天线，但是可以通过增加元件的数量来改进。

每两个单元可以增加3dBi的增益。

所需器件：需要的原料.. 大约300mm长，截面2.5平方毫米的铜线.. N型母接头.. 长250mm ，外径20mm的轻型电线导管.. 2 个适用于20mm电线导管的端盖当然，装配天线还需要：.. 2 个适用于20mm 电线导管的夹具或者：.. 金属支架我用的是一段截面2.5平方毫米的废旧铜线。

这种铜线的直径大约是1.6mm，不需要借助任何特殊工具就能弯曲到需要的形状。

还需要用N型母接头把天线和无线装置连接起来。

也可以用其它接头(比如：TNC,SMA等等)，这取决于你的连接线端的接头。

我用的是下面的这种设计：一段铜线，在特定位置弯出一些圆环，就组成了天线。

各部分的尺寸是非常重要的，参考下面这张图底部是1/2波长，中间部分是3/4波长，顶部要稍微小于3/4波长，以便减少电容的影响。

802.11b 标准使用2.412MHz 到2.484MHz 频率范围，其中心频率的1/2波长是61mm，3/4波长是91.5mm。

双菱叠加天线制作声明：本贴资料是别人的经验所得，我仅仅整理了一下内容，方便大家查阅如果哪位达人看到自己的东西，请不要介意，我发帖仅为更多人进步。

大家记得支持~~~~制作材料：1.5～2mm铜丝约50cm、0.1mm左右细铜丝10cm、空的50片装光盘桶一个、一张空白光盘片（是空白的无反射膜，买的刻录光盘中最下面有一张用来保护刻录盘不被磨花）、铝箔胶带（淘宝上也有的）、50欧的馈线测试：使用tp-link wn510G pcmcia的网卡，在工作单位做了简单测试，未接天线时能看到9个源，接天线时看到50个源，但尚未安装破解软件，因此没有能测试连接情况最新测试情况，在家中，隔一堵墙，内置天线稳定在58dbm左右，使用叠双菱天线稳定在45dbm左右，单位测试了一个弱信号，内置天线101dbm，叠双菱天线91dbm，看来效果非常好。

我的馈线长1m，是使用的水草兄的馈线，谢谢水草兄。

部件制作步骤：叠双菱的振子的制作方法和过程我就不多说了，论坛中有同好已经提供过老外的一篇论文，菱形边长30mm(原论文设计为29mm，对应峰值响应2450Mhz，我觉得频段太高，因此将边长增加了1mm，降低峰值响应频段),两个双菱中心间距32.9mm，底部双菱中心到反射板间距27.2mm，主要是加工时要细心，力求几何尺寸准确，焊接时先将各焊接点吃上松香，上点锡，然后再焊接，这样焊接出的点光滑饱满犹如美女的mm一般：）反射板的制作，先将铝箔胶带对准空白光盘中心粘贴一条，并压平整，（我买的胶带是10cm 宽的，光盘直径12cm，因此两边会各留出1cm空隙，但不要紧）然后将中间的孔挖出来；将准备好的0.1mm细铜丝盘成蚊香的形状，（不必很工整）中心处留出4cm左右用来焊接到馈线的屏蔽层；将细铜丝定位在反射板铝箔上，（注意不可使用绝缘材料固定，只需稍加定位即可引出线从中心孔中留出，然后再交叉贴一层铝箔，将先前留出的空隙贴满，同时导通引线也被夹在两层铝箔之间彻底固定并保证了良好的导电率。

转帖]自己动手，最远30公里的网卡天线Post By：2008-10-5 0:04:54段洛宠以下是我花了很大力气从多处收集来的DIY 2.4G WIFI 天线的方案，集中在这里，供网友学习，制作。

我在本论坛上提过很多问题，也从回帖里学到了很多的东西，以此帖向各位网友表示感谢！无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI 天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

自己动手做2.4G无线网络定向天线无线网络定向天线众所周知，AP信号的穿墙能力是非常弱的，尤其是象TPLink之流的低端产品。

对于家里面积大、房间结构复杂的朋友来说，经常需要AP信号穿过3-4堵墙。

在信号差的情况下使用wifi简直就是鸡肋，速度慢不说，经常还连不上。

帅哥家里使用了一台TPLink240的AP，信号就不太好，隔了三堵墙后，信号就只剩下1-2格，非常弱了，使用起来很不方便。

如何改善这种状况？当然再买个AP回来搭个网桥，增加信号覆盖面积是个不错的办法。

不过要多费大米。

另一个办法就是动手改造AP的天线，把AP原来的天线拆掉，换个专业的全向或定向天线，然后使用专用馈线连接到AP。

对于家用情况来说，这种改造方式又太麻烦，技术要求比较高，而且费用也很高。

那怎么办呢，今天就跟帅哥就教大家DIY一个几乎不需要成本的柱面WIFI定向天线。

需要准备的工具和材料如下:1、剪刀一把2、美工刀一把3、普通电工胶带若干4、空易拉罐一只(铁壳铝壳均可，可乐雪碧都可以)这几样工具都是一般家庭的常备工具，什么？你找不到易拉罐？FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它！什么什么？找不到美工刀？你不是在开玩笑吧，。

真的没有？我踩踩踩。

*~**~*工具和材料备齐之后，我们开始吧。

首先把易拉罐清洗干净，把里面的水倒掉。

然后用美工刀沿着易拉罐接缝的地方慢慢切开，如图:然后用剪刀慢慢地沿着底边剪半个圆过去，另一头则剪另外半个圆，如图:剪好之后的罐子应该是这个样子的:用剪刀小心地将刚才切割的边缘部分修整到不会割手的程度。

把两个尖角都剪成圆角(防止刺到手)。

在罐子底部和顶部开两个孔，和你原来的AP天线比较一下，直径大小大约超过天线一点就可以了，套到AP天线上去试一下，应该可以自如地套进去，当然这个时候没办法固定，罐子因为孔比天线大，只能松松地靠在天线上。

:)OK，经过修整，现在成了这个样子: :)现在把电工胶带剪成一小段一小段的，贴在开好的孔的四周，可以多贴一些:将贴好的半个罐子套到原来的AP天线上试一下松紧程度，大约以能够套进天线而且保持一定的固定能力为准。

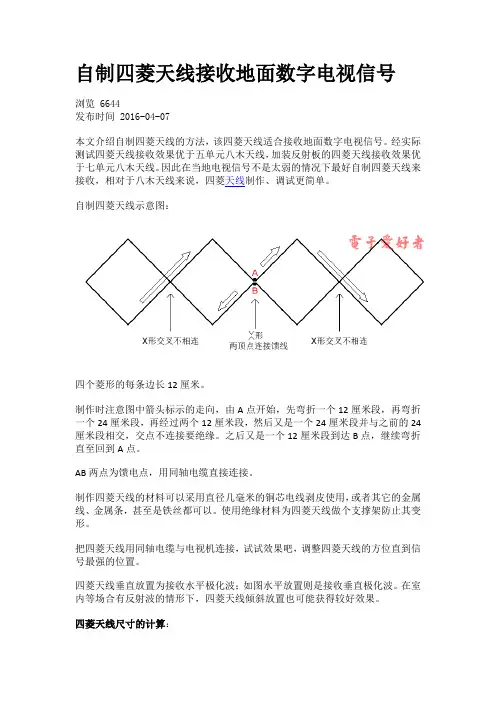

自制四菱天线接收地面数字电视信号浏览 6644发布时间 2016-04-07本文介绍自制四菱天线的方法，该四菱天线适合接收地面数字电视信号。

经实际测试四菱天线接收效果优于五单元八木天线，加装反射板的四菱天线接收效果优于七单元八木天线。

因此在当地电视信号不是太弱的情况下最好自制四菱天线来接收，相对于八木天线来说，四菱天线制作、调试更简单。

自制四菱天线示意图：四个菱形的每条边长12厘米。

制作时注意图中箭头标示的走向，由A点开始，先弯折一个12厘米段，再弯折一个24厘米段，再经过两个12厘米段，然后又是一个24厘米段并与之前的24厘米段相交，交点不连接要绝缘。

之后又是一个12厘米段到达B点，继续弯折直至回到A点。

AB两点为馈电点，用同轴电缆直接连接。

制作四菱天线的材料可以采用直径几毫米的铜芯电线剥皮使用，或者其它的金属线、金属条，甚至是铁丝都可以。

使用绝缘材料为四菱天线做个支撑架防止其变形。

把四菱天线用同轴电缆与电视机连接，试试效果吧，调整四菱天线的方位直到信号最强的位置。

四菱天线垂直放置为接收水平极化波；如图水平放置则是接收垂直极化波。

在室内等场合有反射波的情形下，四菱天线倾斜放置也可能获得较好效果。

四菱天线尺寸的计算：无论是单菱形天线、双菱形天线还是四菱形天线，每个菱形的周长均为一个波长，据此可以根据需要的频率计算出菱形的边长。

如按上述取边长12厘米，则中心频率约624兆赫（不考虑波长缩短系数等问题）。

四菱天线增益的提升：如果四菱天线不能满足接收要求，可以为其加装反射板（网），信号仍不好再加装引向器。

加装反射板（网）：取一块比四菱天线略大的金属板，对于上述边长12厘米的尺寸，金属板可以取70×20厘米，放置于四菱天线后方约8厘米位置，实际距离测试时细调。

若是采用金属网，网格大小应该小于十分之一波长，多频点接收时以最高频点计算。

加装引向器：（如果是用于单频点接收，引向器菱形边长可以是λ/4×0.8；如果是用于宽频带接收，引向器的边长应该是最高频点λ/4×0.8）制作四个边长约9.6厘米的菱形，分别放置于四菱天线的四个菱形前方约18厘米处，实际距离测试时细调。

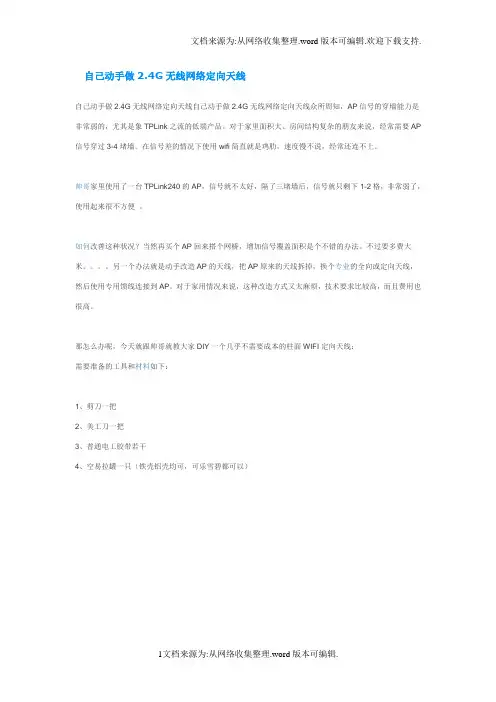

自己动手做2.4G无线网络定向天线自己动手做2.4G无线网络定向天线自己动手做2.4G无线网络定向天线众所周知，AP信号的穿墙能力是非常弱的，尤其是象TPLink之流的低端产品。

对于家里面积大、房间结构复杂的朋友来说，经常需要AP 信号穿过3-4堵墙。

在信号差的情况下使用wifi简直就是鸡肋，速度慢不说，经常还连不上。

帅哥家里使用了一台TPLink240的AP，信号就不太好，隔了三堵墙后，信号就只剩下1-2格，非常弱了，使用起来很不方便。

如何改善这种状况？当然再买个AP回来搭个网桥，增加信号覆盖面积是个不错的办法。

不过要多费大米。

另一个办法就是动手改造AP的天线，把AP原来的天线拆掉，换个专业的全向或定向天线，然后使用专用馈线连接到AP。

对于家用情况来说，这种改造方式又太麻烦，技术要求比较高，而且费用也很高。

那怎么办呢，今天就跟帅哥就教大家DIY一个几乎不需要成本的柱面WIFI定向天线：需要准备的工具和材料如下：1、剪刀一把2、美工刀一把3、普通电工胶带若干4、空易拉罐一只（铁壳铝壳均可，可乐雪碧都可以）这几样工具都是一般家庭的常备工具，什么？你找不到易拉罐？FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它！什么什么？找不到美工刀？你不是在开玩笑吧，。

真的没有？我踩踩踩。

*~**~*工具和材料备齐之后，我们开始吧。

首先把易拉罐清洗干净，把里面的水倒掉。

然后用美工刀沿着易拉罐接缝的地方慢慢切开，如图：接着找到和这条接缝180度相对的另外一边，也用美工刀慢慢切开，如图：然后用剪刀慢慢地沿着底边剪半个圆过去，另一头则剪另外半个圆，如图：剪好之后的罐子应该是这个样子的：用剪刀小心地将刚才切割的边缘部分修整到不会割手的程度。

把两个尖角都剪成圆角（防止刺到手）。

在罐子底部和顶部开两个孔，和你原来的AP天线比较一下，直径大小大约超过天线一点就可以了，套到A P天线上去试一下，应该可以自如地套进去，当然这个时候没办法固定，罐子因为孔比天线大，只能松松地靠在天线上。
