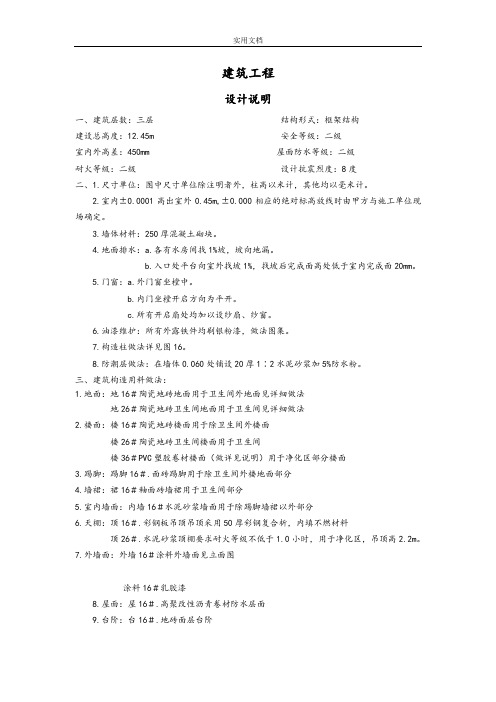

建筑工程设计说明一、建筑层数：三层结构形式：框架结构建设总高度：12.45m 安全等级：二级室内外高差：450mm 屋面防水等级：二级耐火等级：二级设计抗震烈度：8度二、1.尺寸单位：图中尺寸单位除注明者外，柱高以米计，其他均以毫米计。
2.室内±0.0001高出室外0.45m,±0.000相应的绝对标高放线时由甲方与施工单位现场确定。
3.墙体材料：250厚混凝土砌块。
4.地面排水：a.各有水房间找1%坡，坡向地漏。
b.入口处平台向室外找坡1%，找坡后完成面高处低于室内完成面20mm。
5.门窗：a.外门窗坐樘中。
b.内门坐樘开启方向为平开。
c.所有开启扇处均加以设纱扇、纱窗。
6.油漆维护：所有外露铁件均刷银粉漆，做法图集。
7.构造柱做法详见图16。
8.防潮层做法：在墙体0.060处铺设20厚1∶2水泥砂浆加5%防水粉。
三、建筑构造用料做法：1.地面：地16＃陶瓷地砖地面用于卫生间外地面见详细做法地26＃陶瓷地砖卫生间地面用于卫生间见详细做法2.楼面：楼16＃陶瓷地砖楼面用于除卫生间外楼面楼26＃陶瓷地砖卫生间楼面用于卫生间楼36＃PVC塑胶卷材楼面（做详见说明）用于净化区部分楼面3.踢脚：踢脚16＃.面砖踢脚用于除卫生间外楼地面部分4.墙裙：裙16＃釉面砖墙裙用于卫生间部分5.室内墙面：内墙16＃水泥砂浆墙面用于除踢脚墙裙以外部分6.天棚：顶16＃.彩钢板吊顶吊顶采用50厚彩钢复合析，内填不燃材料顶26＃.水泥砂浆顶棚要求耐火等级不低于1.0小时，用于净化区，吊顶高2.2m。
7.外墙面：外墙16＃涂料外墙面见立面图涂料16＃乳胶漆8.屋面：屋16＃.高聚改性沥青卷材防水层面9.台阶：台16＃.地砖面层台阶10.散水：散16＃.混凝土散水该工程为一制药厂生产车间及办公大数，共三层，请根据以上说明及所附图纸，按甲方提供清单工程量，乙方核对工程量组清单单价的方法，对该工程工程量及所需建筑安装工程费进行计算汇总，得出定额单价汇总表、清单单价分析表及清单单价汇总表等工作。
土建算量手算案例一、工程概况。
咱们就拿一个简单的小型住宅来说事儿吧。
这个住宅是一层的，长方形的布局，长10米，宽8米。
外墙是240毫米厚的砖墙，室内有一道120毫米厚的隔断墙，把房间分成客厅和卧室。
屋顶是坡屋顶，坡度为30度，坡面长度为5米（从屋脊到屋檐的水平投影距离为4米）。
二、墙体工程量计算。
# （一）外墙。
1. 墙体长度。
外墙周长 = (10 + 8)×2 = 36米。
2. 墙体体积。
体积 = 墙体长度×墙体厚度×墙体高度。
咱们假设墙体高度是3米。
外墙体积 = 36×0.24×3 = 25.92立方米。
# （二）隔断墙。
1. 墙体长度。
隔断墙长度就等于住宅的宽度，也就是8米。
2. 墙体体积。
隔断墙体积 = 8×0.12×3 = 2.88立方米。
三、地面工程量计算。
1. 客厅和卧室地面面积。
地面面积就是住宅的建筑面积，长×宽 = 10×8 = 80平方米。
四、屋顶工程量计算。
# （一）坡屋顶面积。
1. 计算原理。
坡屋顶面积 = 水平投影面积×坡屋面延尺系数。
这个延尺系数可以根据坡度算出来，对于30度的坡度，延尺系数是1.155。
2. 具体计算。
水平投影面积 = 10×8 = 80平方米。
坡屋顶面积 = 80×1.155 = 92.4平方米。
五、门窗工程量计算。
假设住宅有一扇门，尺寸是1米×2米，还有两扇窗户，每扇窗户尺寸是1.5米×1.2米。
# （一）门的面积。
1. 计算。
门面积 = 1×2 = 2平方米。
# （二）窗户面积。
1. 计算。
窗户总面积 = 2×1.5×1.2 = 3.6平方米。
你看，这样一步一步算下来，是不是还挺简单的？就像搭积木一样，把每个部分的量都算清楚，最后汇总起来就是整个土建工程的工程量啦。
在实际计算的时候呢，可一定要仔细，别漏了哪个小零件儿，不然到时候材料算少了或者造价算错了，那可就麻烦咯。
工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
手工计算钢筋工程量过程精选讲解第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d}。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
土建钢筋算量手算实例
钢筋算量是一个相对复杂的过程，需要综合考虑多种因素。
以下是一个简单的土建钢筋手算实例，以供参考：
1. 确定需要计算的钢筋类型和规格，例如直径为16mm的HRB400级钢筋。
2. 确定需要计算的钢筋长度，例如梁的跨度为4m，需要计算跨中的钢筋长度。
3. 查阅钢筋规范，获取钢筋的每米重量、截面积、间距等参数。
4. 计算所需钢筋的总长度和总重量，例如根据梁的跨度和钢筋的间距，可以计算出所需钢筋的总长度和总重量。
5. 计算单个钢筋的重量，例如根据总重量和总长度，可以计算出单个钢筋的重量。
6. 根据计算结果，进行钢筋的下料和加工，并按照施工图纸进行安装。
需要注意的是，钢筋算量是一个专业性较强的工作，需要具备一定的专业知识和技能。
在进行手算时，应保证计算结果的准确性和可靠性，并遵循相关规范和标准。
同时，在实际工程中，还需要考虑施工条件、材料等因素的影响，进行必要的调整和修正。
