双三极管多谐振荡器原理

多谐振荡器电路的工作原理
答案：
多谐振荡器是一种自激振荡电路，它能够产生矩形波，也称为方波发生器。

这种电路的工作原理基于深度正反馈和阻容耦合，通过使两个电子器件（如晶体管）交替导通与截止，从而自激产生方波输出。

多谐振荡器没有稳态，只有两个瞬态状态，这些状态由电路自行转换，无需外加输入信号。

当电源接通后，电路就能自动地产生矩形脉冲，这些脉冲含有丰富的高次谐波分量。

多谐振荡器的基本结构包括放大器、反馈网络和滤波器等部分。

当放大器的输出信号通过反馈网络返回到输入端口时，在适当条件下会发生自激振荡，并在滤波器的作用下产生多个频率的振荡信号。

此外，多谐振荡器的输出波形近似于方波，因此也称之为方波发生器。

由于方波是由许多不同频率的正弦波所组成，因此得名“多谐”。

在具体的工作过程中，例如在简易电子琴电路中，接通电源瞬间，电容C1来不及充电，其两端电压为低电平。

这时，电源通过R1对电容C1充电，使电压按指数规律上升。

当电压上升到一定值时，电路进入第一暂稳态。

随后，电容C1通过电阻R2和放电管放电，电路进入第二暂稳态。

这个过程不断重复，电路在两个暂稳态之间来回翻转，输出矩形波。

多谐振荡器的振荡频率取决于电阻和电容的数值。

电阻与电容的乘积越大，电容放电时间越长，振荡频率越低；反之，振荡频率会变高。

这种电路在脉冲技术中有着广泛的应用，如数字计算、信息传输和系统测试等。

双稳态多谐振荡器电路及应用
什么叫双稳态多谐振荡器?
双稳态多谐振荡器又称正反器，此种电路具有两个稳定状态，其中任一个三极管ON时，另一个一定OFF，若无任何触发信号输入，此一状态便恒定不变。

若触发信号使原来ON的变成OFF，则原来OFF的必转为ON，此种状态会继续保持至下一触发信号。

双稳态多谐振荡器电路及工作原理
如图一所示，虽然Q1 Q2使用相同编号晶体管，偏压条件相同，但因晶体电流增益β的差异，必定有一三极管会进入饱和状态VCE=0.2V。

另一三极管在无法获得偏压状况下，会被强迫截止。

在此假设Q1 ON、Q2 OFF，C1充电至VCC，C2=0，当输入负脉冲信号至二个三极管基极时，Q1 Q2同时OFF，Q2因为重新获得偏压而导通，Q1因电容电压VC1 =VCC，无法马上获得偏压，所以Q2 ON而迫使Q1 OFF后，C1经RB2放电，C2充电至VCC。

当第二个负脉冲进入时，状况相反使Q1 ON，Q2 OFF，如此周而复始，若无输入信号则电路保持当时状态，所以正反器有记忆作用。

图二为其波形。

图一双稳态震荡器
图二
双稳态多谐振荡器应用
开关电路:
当按下S1时VT1为OFF VD1灭，VT1为ON VD2亮，放开S1后，保持这个状态
当按下S2时VT1为ON VD1亮，VT1为OFF VD2灭，放开S2后，保持这个状态
图3
直流电机正反转电路
下面这个驱动继电器用于控制电机正反转
图4
本文来自: 原文网址：/sch/jcdl/0082121.html。

多谐振荡器的工作原理
多谐振荡器是一种产生多个频率可调、相位差准确的周期信号的电路。

它的工作原理主要由运放、反馈电阻、反馈电容和振荡电感等元件构成。

首先，将正反馈网络与运放连接，通过运放的放大作用，产生一个输出信号。

这个输出信号经过反馈网络返回到运放的负输入端，形成一个反馈回路。

反馈网络由电阻和电容组成。

当输出信号穿过电容，电容充电或放电，改变电荷量，从而改变电容的电压。

当电荷量达到一定程度时，电容放电到一定程度，电压开始增加。

当电压增加到达一定阈值时，电容再次开始充电，并循环此过程，形成一个周期和谐振动。

为了实现多频率可调，引入多个反馈网络，每个反馈网络的电容或电阻值不同，使得每个网络的谐振频率不同。

通过调节每个反馈网络的参数，可以改变谐振频率。

同时，引入可变电阻，可以调节整体的增益和相位差。

当系统稳定后，正反馈网络将提供一个特定频率的输出信号，并将其送回反馈回路，使其振荡。

多谐振荡器通过合理设计反馈网络和调节参数，可以产生多种频率可调、相位差准确的信号，广泛应用于通信、音频设备等领域。

多谐振荡器的工作原理多谐振荡器是一种电子设备，它可以产生多种频率的正弦波信号。

它的工作原理基于电容和电感的相互作用，通过适当的电路设计和控制，可以实现频率可调的振荡输出。

多谐振荡器在通信、广播、医疗等领域有着广泛的应用，下面我们来详细了解一下它的工作原理。

首先，多谐振荡器的核心部件是电容和电感。

电容是一种可以存储电荷的元件，而电感则是一种可以存储磁场能量的元件。

在多谐振荡器的电路中，电容和电感会相互储存和释放能量，从而产生振荡。

其次，多谐振荡器的工作原理与谐振现象密切相关。

在电路中，当电容和电感的能量储存达到一定条件时，会出现谐振现象，即电路中的电压和电流会呈现周期性的变化。

多谐振荡器通过合理设计电路参数和控制信号，可以实现在不同频率下的谐振现象，从而产生多种频率的正弦波信号。

另外，多谐振荡器的工作原理还与反馈电路有关。

在多谐振荡器中，会采用反馈电路来稳定振荡频率和增强输出信号。

通过适当的反馈设计，可以使多谐振荡器在不同频率下都能保持稳定的振荡输出，从而满足不同应用场景的需求。

此外，多谐振荡器的工作原理还涉及到频率控制技术。

通过控制电路中的参数或者外部输入的控制信号，可以实现对多谐振荡器输出频率的调节。

这种频率可调的特性使得多谐振荡器在实际应用中具有更大的灵活性和适用性。

总的来说，多谐振荡器的工作原理是基于电容和电感的相互作用、谐振现象、反馈电路和频率控制技术的综合应用。

通过合理设计和控制，多谐振荡器可以实现多种频率的正弦波信号输出，满足不同领域的需求。

它在电子通信、无线电、医疗诊断等领域有着重要的应用，对于推动科技进步和社会发展具有重要意义。

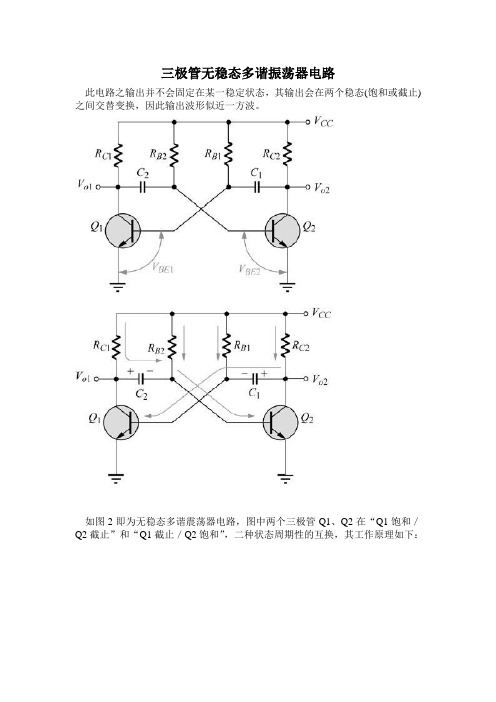

三极管无稳态多谐振荡器电路此电路之输出并不会固定在某一稳定状态，其输出会在两个稳态(饱和或截止)之间交替变换，因此输出波形似近一方波。

如图2即为无稳态多谐震荡器电路，图中两个三极管Q1、Q2在“Q1饱和／Q2截止”和“Q1截止／Q2饱和”，二种状态周期性的互换，其工作原理如下：图3 当VCC通电瞬间图4 C2放电，C1充电回路(1)如图3当VCC接上瞬间，Q1、Q2分别由RB1、RB2获得正向偏压，同时C1、C2亦分别经RC1、RC2充电。

(2)由于Q1、Q2的特性无法百分之百相同，假设某一三极管Q1之电流增益比另一个三极管Q2高，则Q1会比Q2先进入饱和(ON)状态，而当Q1饱和时，C2由Q1 CE极经VCC、RB2放电，在Q2 BE极形成一逆向偏压，促使Q2截止。

同时C1经Rc2及Q1的BE极于短时间内完成充电至VCC，如图4所示。

图5 C1放电，C2充电回路(3) Q1 ON、Q2 OFF的情形并不侍定的，当C2放电完后(T2=0.7 RB2 C2秒)，C2由VCC经RB2、Q1C-E极反向充电，当充到0.7V时，此时Q2获得偏压而进入饱和(ON)，C1由Q2 CE极，Vcc、RB1放电，同样地，造成Q1 BE极逆偏压。

Q1截止(OFF)，C2经RC1及Q2B-E极于短时间充至VCC，如图5所示。

(4)同理，C1放完电后(T=0.7 RB2 C1秒)，Q1经RB1获得偏压而导通，Q2 OFF 如此反覆循环下去。

如图所示波形。

周期T=T1+T2=0.7 RB1 C1+0.7 RB2 C2若RB1= RB2=RB C2=C1=C则T=1.4RBCF =1/T=1/1.4R B C如果将RC1、RC2换成两个发光二极管，发光二极管一亮一暗，不断交替。

也就是说，两个三极管中，一个饱和，另一个截止，而且不断交换。

这种电路没有一个稳定的状态，叫做无稳态电路，无稳态电路的用途也很广，如汽车的转弯灯等。

多谐振荡器的原理及应用1. 引言多谐振荡器是一种能够产生多个频率稳定且相互独立的输出信号的电子器件。

它在通信、无线电、音频等领域具有广泛的应用。

本文将介绍多谐振荡器的原理以及其在通信和音频领域的应用。

2. 多谐振荡器的原理多谐振荡器的原理基于谐振电路的特性。

谐振电路包括电感和电容元件，当系统中的电感和电容满足一定的条件时，谐振电路将产生稳定的振荡信号。

多谐振荡器通过使用多个谐振电路并调整每个谐振电路的参数，实现同时产生多个频率稳定的振荡信号。

3. 多谐振荡器的组成多谐振荡器通常由以下几个部分组成： - 振荡器核心：包括多个谐振电路以及相应的调节和连接元件。

振荡器核心是多谐振荡器的关键组件，决定了多谐振荡器的输出频率和性能。

- 稳定电源：为振荡器核心提供稳定的电源电压，以确保振荡信号的稳定性。

- 控制电路：用于调节每个谐振电路的参数，包括电容、电感或其他元件的数值和连接方式等。

- 输出接口：将多谐振荡器的输出信号连接到外部设备或系统。

4. 多谐振荡器的应用4.1 通信领域多谐振荡器在通信领域中有着重要的应用。

它能够提供多个频率稳定的信号，满足不同通信系统对频率的需求。

常见的应用包括： - 频率合成器：将多个谐振振荡器的输出信号合成为一个更高频率的信号，用于射频通信系统中的信号发生器或调频广播等设备。

- 信号源：为通信系统或测试仪器提供不同频率的参考信号。

- 频率分割器：将输入信号分割成多个频率范围，用于多信道通信系统中的频率分割和信号选择。

4.2 音频领域多谐振荡器也在音频领域中有着广泛的应用。

它可以用于声音合成、音乐乐器和音频效果器等设备。

具体应用包括： - 声音合成器：通过调节多谐振荡器输出信号的频率和强度，模拟各种乐器的声音。

- 数字音频处理器：利用多谐振荡器的多个输出信号，实现音频信号的时域和频域处理，例如混响、合唱和调制等效果。

5. 总结多谐振荡器是一种能够产生多个频率稳定且相互独立的输出信号的电子器件。

多谐振荡器原理及应用多谐振荡器原理及应用多谐振荡器是一种能产生多种频率的振荡器。

它的基本原理是利用正反馈产生振荡，同时通过合适的频率选择网络来实现多种频率的输出。

多谐振荡器的基本原理可分为以下几个方面：1. 正反馈：多谐振荡器利用正反馈来维持振荡。

正反馈使得输出信号的一部分被反馈到输入端，加强了输入信号，从而产生振荡。

2. 频率选择网络：多谐振荡器通过合适的频率选择网络来筛选出所需的振荡频率。

频率选择网络通常由电容、电感和电阻组成，可以选择不同的频率。

3. 非线性元件：多谐振荡器通常使用非线性元件来实现正反馈。

非线性元件将非线性特性引入电路，使得正反馈得以实现。

4. 受控元件：多谐振荡器通过受控元件来控制振荡频率。

受控元件可以是电容、电感或其他元件，通过调整受控元件的参数来改变振荡频率。

多谐振荡器的应用十分广泛，主要包括以下几个方面：1. 信号发生器：多谐振荡器可以作为信号发生器使用，产生特定频率的信号。

在通信、广播、雷达等领域中，需要产生各种频率的信号来测试设备或进行通信，多谐振荡器可以满足这些需求。

2. 音频设备：多谐振荡器可以用于音频设备，例如合成器、音乐电子器材等。

多谐振荡器可以产生不同音高的音频信号，用于音乐创作、合成乐器声音等。

3. 无线电设备：多谐振荡器在无线电设备中有广泛的应用。

例如在收音机、电视机、手机等设备中，多谐振荡器用于产生射频信号。

4. 仪器仪表：多谐振荡器在科研实验室中的仪器仪表中常常使用。

例如在频谱分析仪、信号发生器、数字示波器等仪器中，多谐振荡器可以提供稳定可靠的信号源。

5. 电子时钟：多谐振荡器可以用于电子时钟中，提供稳定的时钟信号。

总的来说，多谐振荡器作为一种能够产生多种频率的振荡器，在通信、音频设备、无线电设备、仪器仪表等领域都有广泛的应用。

它的基本原理是利用正反馈产生振荡，通过合适的频率选择网络来实现多种频率的输出。

多谐振荡器的应用使得我们的生活更加便利，并推动了科技的发展。

两个多谐振荡器串连电路分析
首先明确一点，只要合理设置基极电阻，就能让三极管的Ib电流达到让其饱和的状态，这样只要导通，三极管的Vce就是大约0.3V，即集电极的电压就是0.3V的低电平。

两个多谐振荡器串连电路分析如图：
这个电路的工作时因为两个BJT的特性不一样。

假设一上电电源首先使Q1基极电压很快上升使其导通并且饱和，Q2基极电压是慢慢的上升，此时Vout1=0.3V，Vout2=VCC，这时候C2就会被充电。

Q2慢慢导通的时候，（也就是基极电压上升到0.6V），此时
Vout2降低至0.3V，所以此时电容C2右侧电压降低了VCC-
0.3=5.3-0.3=5V，那么此时由于电容电压不能突变，导致左侧从0.6变为了-4.4V，Q1基极电压-4.4V导致Q1截止，此时Vout1从0.3缓慢上升至5.3V（因为电压不能突变，而左侧0.3，右侧0.6，导致Vout1并不能马上变为5.3V）。

此时，电路是一个正电压的电路，不能一直存在C2左侧-4.4的负压，此时，电源通过R3以及Vout2通过R4一直给C2充电，C2左侧达到0.3V时，Vout2不再对其充电（因为电压相同），只剩电源给C2充电，当充电达到0.6时，Q1再次导通，此时C1左侧
0.3，右侧-4.4，Q2截止……】
R2R3以及C1C2越小，振荡频率越快。

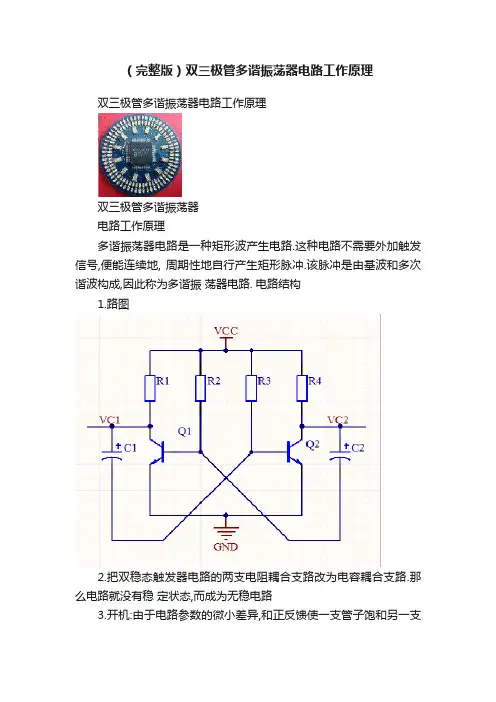

（完整版）双三极管多谐振荡器电路工作原理双三极管多谐振荡器电路工作原理双三极管多谐振荡器电路工作原理多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振荡器电路. 电路结构1.路图2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳定状态,而成为无稳电路3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂稳态.设Q1饱和,Q2截止.工作原理正反馈: Q1饱和瞬间,VC1由+VCC 突变到接近于零,迫使Q2的基极电位VB2瞬间下降到接近—VCC,于是Q2可靠截止.注：为什么Q2的基极产生负压，因为Q1导通使Q1 集电极的电压瞬间接近于零，电容C1的正极也接近于零，由于电容两边电压不能突变使得电容的负端为—VCC。

2.第一个暂稳态:C1放电:C2充电:3.翻转:当VB2随着C1放电而升高到+0.5V时,Q2开始导通,通过正反馈使Q1截止,Q2饱和. 正反馈:4.第二个暂稳态:C2放电:C1充电:5.不断循环往复,便形成了自激振荡6.振荡周期: T=T1+T2=0.7(R2*C1+R1*C2)=1.4R2*C7.振荡频率: F=1/T=0.7/R2*C8..波形的改善: 可以同单稳态电路,采用校正二极管电路下面我们来做一个实验：如图振荡周期: T=1.4R2*C=1.4*10000Ω*0.00001F=0.14s=140ms 此图利用Multisim仿真软件去求出时间与实际的偏差数据测量图：此图测量了Q2的基极和集电极极，集电极的波形相当于图的矩形波，基极波形相当于图的锯齿波。

波形图：根据测量图可知震荡周期为：146ms 根据公式计算得的时间为：140 ms 误差是有的，木有百分百准确。

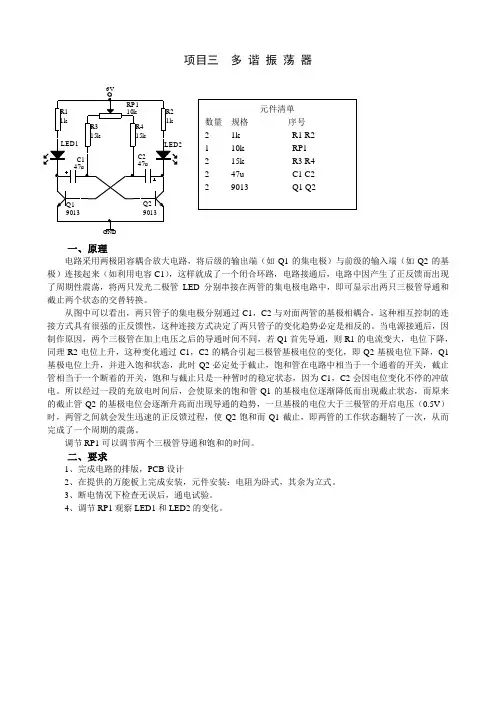

项目三多谐振荡器
一、原理
电路采用两极阻容耦合放大电路，将后级的输出端（如Q1的集电极）与前级的输入端（如Q2的基极）连接起来（如利用电容C1），这样就成了一个闭合环路，电路接通后，电路中因产生了正反馈而出现了周期性震荡，将两只发光二极管LED分别串接在两管的集电极电路中，即可显示出两只三极管导通和截止两个状态的交替转换。

从图中可以看出，两只管子的集电极分别通过C1，C2与对面两管的基极相耦合，这种相互控制的连接方式具有很强的正反馈性，这种连接方式决定了两只管子的变化趋势必定是相反的。

当电源接通后，因制作原因，两个三极管在加上电压之后的导通时间不同，若Q1首先导通，则R1的电流变大，电位下降，同理R2电位上升，这种变化通过C1，C2的耦合引起三极管基极电位的变化，即Q2基极电位下降，Q1基极电位上升，并进入饱和状态，此时Q2必定处于截止，饱和管在电路中相当于一个通着的开关，截止管相当于一个断着的开关，饱和与截止只是一种暂时的稳定状态，因为C1，C2会因电位变化不停的冲放电。

所以经过一段的充放电时间后，会使原来的饱和管Q1的基极电位逐渐降低而出现截止状态，而原来的截止管Q2的基极电位会逐渐升高而出现导通的趋势，一旦基极的电位大于三极管的开启电压（0.5V）时，两管之间就会发生迅速的正反馈过程，使Q2饱和而Q1截止，即两管的工作状态翻转了一次，从而完成了一个周期的震荡。

调节RP1可以调节两个三极管导通和饱和的时间。

二、要求
1、完成电路的排版，PCB设计
2、在提供的万能板上完成安装，元件安装：电阻为卧式，其余为立式。

3、断电情况下检查无误后，通电试验。

4、调节RP1观察LED1和LED2的变化。
