DELL R730服务器配置RAID及安装服务器系统

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

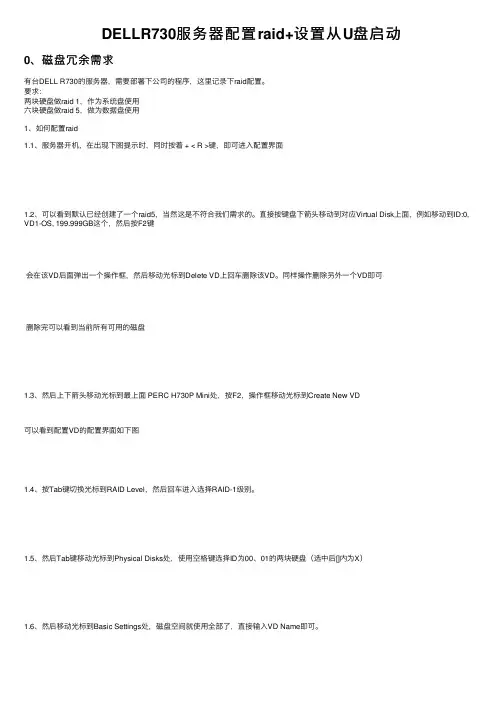

DELLR730服务器配置raid+设置从U盘启动0、磁盘冗余需求有台DELL R730的服务器，需要部署下公司的程序，这⾥记录下raid配置。

要求：两块硬盘做raid 1，作为系统盘使⽤六块硬盘做raid 5，做为数据盘使⽤1、如何配置raid1.1、服务器开机，在出现下图提⽰时，同时按着 + < R >键，即可进⼊配置界⾯1.2、可以看到默认已经创建了⼀个raid5，当然这是不符合我们需求的。

直接按键盘下箭头移动到对应Virtual Disk上⾯，例如移动到ID:0, VD1-OS, 199.999GB这个，然后按F2键会在该VD后⾯弹出⼀个操作框，然后移动光标到Delete VD上回车删除该VD。

同样操作删除另外⼀个VD即可删除完可以看到当前所有可⽤的磁盘1.3、然后上下箭头移动光标到最上⾯ PERC H730P Mini处，按F2，操作框移动光标到Create New VD可以看到配置VD的配置界⾯如下图1.4、按Tab键切换光标到RAID Level，然后回车进⼊选择RAID-1级别。

1.5、然后Tab键移动光标到Physical Disks处，使⽤空格键选择ID为00、01的两块硬盘（选中后[]内为X）1.6、然后移动光标到Basic Settings处，磁盘空间就使⽤全部了，直接输⼊VD Name即可。

1.7、然后移动光标到OK，回车创建VD，并在接下来的提⽰中继续选择OK回车1.8、可以看到我们已经创建好了⼀个Disk Group，级别为RAID 1，⾥⾯包含了⼀个VD，名称为system，并且使⽤了所有可⽤磁盘空间5.457TB1.9、接下来我们再移动光标到最上⾯ PERC H730P Mini处，按F2，操作框移动光标到Create New VD，创建下⼀个raid1.10、这⾥就不细说了，和上⾯操作⼀样，选择raid5、然后空格选中所有可⽤磁盘，给VD命名然后OK创建即可1.11、可以看到已经创建好了两个Disk Group，分别为raid1和raid5，然后直接按ESC退出即可重启服务器进⾏系统安装操作2、如何配置从U盘启动开机后在左上⾓出现提⽰的时候，按F2等⼀会⾃动进⼊系统BIOS选择菜单：选择system bios 回车这时再选择 boot settings 回车：在这⾥选择 BIOS Boot Settings ：将⽹卡启动的勾选去掉，即默认使⽤C盘启动了。

DELL R73服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid5，因为我们有多块硬盘；2、安装操作系统。

二、先做U盘启动盘1、从网上下载Windows server 2008 R2标准版或者企业版；2、下载安装做U盘启动盘的工具UltraISO软件，并做好U盘启动盘；3、打开系统ISO文件。

4、启动-------写入硬盘映像4、便捷启动-------写入新的硬盘主引导记录（MBR）----USB-HDD5、写入6、下载raid5阵列驱动程序，解压后，拷进我们刚做好的U盘启动盘里、根目录下。

三．DELLR730安装操作系统1.开机时按F11，进入BIOS界面;2、选择One-shot BIOS Boot Menu；3．选择U盘启动。

选择“[Harddrive]Disk connected to front USB”正在载入系统4.Windows server 2008 R2 64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动U盘内安装的。

分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。

系统安装完成后C盘空间占用很大，这是驱动器分页文件大小导致的，在“我的电脑—属性—高级系统设置---性能设---更改----将托管的系统设在别的盘里。

”如图，更改前C盘仅剩7.5GB可用，更改分页纹面存储目录后C盘可用空间为40.2GB可用，这台服务器是32GB的物理内存，会相应生成32GB的虚拟内存，导致C盘空间减少。

精心整理DELLR730服务器安装服务器阵列卡配置、虚拟服务器（VMware）安装、WIN2008服务器系统安装对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。

名称解释：Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个VD(Virtual?Disk)：?PD(Physical?Disk)：?物理磁盘HS：Hot?Spare?热备Mgmt：管理一、R730服务器阵列卡配置：1、开机，CTRL+R2、3、，按F2进入创建VD界面，如图：选中VD。

进入如下界面：RAID5，选中对应的物理磁盘、设置VD容量大小，选择高级（选中OK。

至此完成RAID5阵列卡配置。

4、知识拓展：a.RAID是英文RedundantArrayofIndependentDisks的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列（DiskArray），RAID技术的两大特点：一是速度、二是安全。

前期先做RAID阵列配置规划，是以传输速度为目标，还是以容量优先考虑，选择合适的RAID。

目前用的较多RAID如下优缺点：RAID0原理及简介：系统向三个磁盘组成的逻辑硬盘（RAID0磁盘组）发出的I/O数据请求被转化为3项操作，其中的每一项操作都对应于一块物理硬盘从理论上讲，速度为硬盘吞吐量*硬盘数量优点：没有数据冗余，高可用性，很高的传输速率，大大提高储存性能缺点：正是因为没有数据冗余，RAID0在提高性能的同时，并没有提供数据可靠性，如果磁盘失效，将影响到整个数据，一旦损坏，无法恢复。

适用：适用于个人、者图形工作站等数据安全要求不高的领域。

注意事项：1.raid0的两个硬盘必须容量、规格相同。

2.组成raid0的两个硬盘在改变主从盘设置时将需要重新分区，原来磁盘里的所有数据将全部丢失。

同一通道的两个硬盘在不改变主从盘设置的前提下可以更改位置，其结果不影响磁盘里的数据和读写操作。

戴尔R７30 服务器系统安装
第一次给服务器安装得就是操作系统,刚买来得新设备。

首先我们开机进入小型BＩＯS设置一下RAID，或者进入服务器管理系统，在系统得BIOS中进行RAID设置;
这一步需要选择F10，设置raｉd板卡参数,
F１0引导信息配置
默认即可,配置ip就是为了方便远程安装系统，估计dell技术考虑服务得噪音,也不想再机房里安装.（可根据个人情况去配置）
硬件配置-》配置向导—》ＲＡＩＤ配置
选择RAID配置，不多说向下瞧
全选所有磁盘
重启按F2进入BIOS，开机U盘启动设置
重启按F2再次进入，设置ＢIOS Boot Sｅttiｎgs ,这步骤很重要，否则不识别U盘
Boot OｐtiｏｎEnabｌe/Disabｌe只选择Harｄdｒiｖe Ｃ：
重启后从U盘启动就可以装系统了
注意安装时如果需要桌面得话,一定要安装桌面程序,太重要了。

想后装各种问题..。

DELL R730服务器配置RAID及安装服务器系统以及域的控制CPU：e5-2609 v3 内存2*8GB 硬盘：4*2TB 阵列卡：H330，忘记拍安装导轨及上架的图片了，这个已经装上机柜了。

首先开机进行RAID配置在启动界面显示按CTRL+R的画面的时候，按CTRL+R进行到虚拟磁盘管理器界面这里忘记拍图了，在网上找的图片首先进入到VG MGMT菜单（这里可以用CTRL+NT和CTRL+P切换菜单）按F2展开虚拟磁盘创建菜单选择create new VD创建新的虚拟磁盘RAID LEVEL选项，可以看到所支持的RAID级别，根据硬盘数量的不同，这里显示的也会有区别，我有4块2T硬盘，做RAID5。

这里选择RAID5回车确定。

由于划分RAID5后，硬盘总大小还有6TB，大于2TB不支持BIOS启动，先划分个小磁盘安装系统。

勾选要加入RAID的磁盘，在VD SIZE处输入磁盘容量做完RAID的效果CTRL+N切换到 PD MGMT菜单，可以看到磁盘的状态为ONLINE。

这里不用保存，直接ESC退出重启即可。

下面接着来安装操作系统，我这里安装的是WINDOWS SEVER 2008 R2 重启到这个界面，按F10进入到Lifecycle Controller界面选择OS部署第一项是先设置RAID，由于刚才已经设置过了，所以选择下面的选项，直接安装系统。

（DELL客户不建议在这里做RAID，所以在开机时先按CTRL+R，在虚拟磁盘管理器界面配置了RAID。

）启动模式选择BIOS，选择系统为2008选择手动模式，把系统光盘放入光驱。

检查没有问题，点击完成并重启。

重启后，开始安装2008server此服务器主要用来做文件服务器，所以选择企业版完全安装，注意不要选为服务器核心安装了。

这里大家都知道了，选择自定义安装完毕，见到熟悉的登录界面。

如何搭配上次配置了RAID以及安装了2008SERVER系统，这台R730服务器，主要是用来做公司的文件服务器，搭配域控来使用。

DELL R730服务器 U 盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，依据实质状况先做raid5，由于我们有 3 块硬盘；2、安装系统前先把U 盘做成启动盘，而后下载相应的阵列卡驱动，阵列卡驱动要先解压，一起拷到启动U 盘里；区分系统磁盘时要把100MB 的系统保存空间删掉。

先做 U 盘启动盘从网上下载 Windows server 2008 R2 标准版或许公司版；下载安装做 U 盘启动盘的工具UltraISO 软件，并做好 U 盘启动盘；下载 raid5 阵列驱动程序，解压后，拷进我们刚做好的U 盘启动盘里。

二．做 raid5以上准备工作做好，就能够对DELLR730做系统，第一要对磁盘做raid，这里只有 3 块磁盘，因此做 raid5.不做 raid 的话开机的时候会出现以下界面，不操作的话进不了系统。

步骤：1.开机启动时按Ctrl+R选择 PERC H330 Mini，按 F2 键， Create New VDBasic settings 会出现信息，VD Size RAID Level 选择 RAID-5， Physical Disks 三个磁盘所有选中，则和 VD Name， Tab 键选择 OK 保存设置；保存后，能够看到方才配置的RAID5 信息；3、按 ESC退出重启；三． DELLR730安装操作系统1.开机时按 F11，进入 BIOS界面 ;2、选择 Continue Normal Boot ，进行 BISO 设置；选择 System BIOS 设置，选择BIOS，以下图；4、按 ESC退出到BIOS一开始界面；5、选择“ BIOS Boot Menu”3．选择 U 盘启动。

选择“ [Hard drive]Disk connected to front USB ”正在载入系统server 2008 R264 位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序选择 U 盘，即阵列卡驱动所在的地点选择阵列卡驱动分派磁盘空间，点击“驱动器选项（高级）（A）”依据实质需求新建磁盘大小如图，分派好磁盘空间大小后，会有100MB 的系统保存空间，想要删除系统保存空间，先将所要分派的磁盘分派好，而后删除第一个分配的磁盘（即第二个磁盘，图中的磁盘），而后在 100MB 的系统保存磁盘上扩展磁盘删除保存空间后的成效系统安装当复制 windows 文件结束后，在安装更新时主时机重启，这个时候拔掉 U 盘，时期主时机多次重启，最后达成系统安装。

服务器初始配置服务器开机按F10进入Lifecycle ControllerFZ*S^sicM Setup ne rxiri2IroadCCMi netXtrcMic Ethernet Boot Agmt Copyright (Cl 2Od6-Z615 BroAdcom Cqppordt ion ^11 rights reserved.Fre«s Cirl-S to enter Configuration flenwInitialIslng Serial rtTA devices * *. FortPLI>3 D3-BRBSHFowerCdfe CxpanAable BftlD Gontro 1 Icr BIDS CoM|rl0llt(cl 2914 LSI Corparallon 叶“to Run CnnfIguration Utility进入Lifecycle Controller界面后用鼠标点击OS Deployment，单击右侧的Deploy OS选项I I 贮g Qpoatbaprotfss.=Lifecycle Ct>iitroller* Boot naniiger3 rXB Boot之后出现如下界面选择第一项Co nfigure RAID FirstStep 1 of 5 Select Deptoyment path* I .* nhij'r AO 匸（-: ■.二.rk -c :-Z「门IF-' I l-iir .：i-.n L-J Jirj-|rr ^.l■-.Step 1 of 5 View Current R相Cenftgu^aiJon and Setect Ccrita-I…『".iW胡■ m和f I…川尸旳PT . 『■内LFFI" f\r：r： . h 卜I」・■:• I Fl • I U ••叮.I H TT^ .,77?^.-, s r ,■ A.>■- 1I 」[h ni"单击NEXT选择RAID5I -H t It. J L .. |[ JU单击NEXT出现如下界面5 L fihArr-.Mi HL 1- 尸Tt/dvitw iKAdMKt CentrotHr-p - I I■-匕 f i ：StBp 2 Of 5; Sctact RAD Laval■z卫曲t the- F-：PJ、h：f th- w<h c4iijsi-K-M-l U:、I - -H L I* I - Mf • ••■4I，' r 3 I'J I '■ ■-1 I - K-«« r -^11 M m - i-rd jjLaI'l-'. ■- v-N| lEi <1 . ./■■i I - r-i ■」R . J ・「i・・I •单击NEXT选中上图中的所有磁盘单击NEXTJ r I p ftrl + 蚀9Ca在上图中输入磁盘阵列名称r Wtu・IWi AnrtHJTH*I rm #.曲L 'b^cStep 4 of fS smal LMK Amtxjlff占-IIr-J ■ * I -(fTiTT.■ :-nIf单击NEXT出现如下界面UfWrwFy 讣 hd r v"l 、— hCrt q RAOi Z + 1 I 单击Finish 書te 5 of 5 summaryj . I .Con noL rat lory j ir F,--nrnzrEMg •EFig - I ，,,Jih - I I 5 ；；单击Yes 开始磁盘阵列磁盘阵列完毕单击0K选择操作系统驱动上图单击0K后，出现如下界面按下图勾选选项:Jo '7i?Ki» ■ i<ijo-.g h ■* ■ £・*■■■■■"] 时'・中r>，ft"W .fue】-4=」Step 2 of 5 SMct an Operate SystemW* H fffkfl ・RQ -：安装操作系统配置完成后，出现如下界面选择Ma nual In stall单击NEXT将操作系统安装光盘放入光驱stop 3 o< fl S^ect krstatabon Mode耳F I-, c ■ r.-.**■ bT nni" X :ik- LH^I I -■v=：i^i "If p ktdiiv^ • B . -n-fj rr - 11 ■M U TI LLI11 -!■ Jp4tn *4nCtwvt^Sv!»tn *7即4 Cjf 5 lELTt OS rWEA■ tl>I I I p'KI' I ■juncQi kJdCk Mthl 单击NEXT*艺lev -? or 二f rtxjot tn口kO *! IF 客"Tu-7 J-'If I hUh-单击Finish服务器自动重启（需要几分钟，重启过程不要按键盘）System SctupLirec^cIc ControI ler Boot HaiiAger FXE Bootb-n.idiJtjiil iL J ZUW ZOlh B IN ClI J r ]( Ji t K f r?:^i:r vrd .1( r ] - S t. n r- n T ftr Crmf Iqurd t Inn Me rm1II i t 1*1 I I K S iiEj Sfl r I a I ATA devices ...出现如下界面后，选择如图选项单击下一步72 F10 rii fl2umi'F ：mi ； EH Hornet Hfj=jL nfp'uL<b ： ： i(n Copptof Hl t i也进却a叱单击现在安装J.Windows:阳…「选择需要安装的操作系统（要与选择驱动时的操作系统一致）T*弋：-斗＞如一土• •, 右=£羽.J-3 •一i •■ mJ u d PfZ单击下一步O 庄苗 * ir-o-勾选接受条款 安装类型选择 磁盘分区单击下一步“自定义（高级）”单击驱动器选项（高级）”先选中“未分配空间”然后单击新建选择磁盘分区大小（如无特殊规定，可将磁盘分成剩下的容量D盘与E盘均分）C D、E三个分区，C盘＜系统盘＞100G,■砂It®Iwr .b "止 **r 印展 f l -一r r f vf --Ip£ -*H®谿逹、I …唇弓雷3境;刊J*再选中未分配空间，单击新建创建D 盘和E 盘 创建好的磁盘分区如下图2FJJHplOrI7C? Pl 口[ 1^—3^ 9Um_. 0xma]单击下一步开始安装操作系统若干时间后出现如下界面设置服务器开机密码确定--进入系统激活操作系统（系统激活需要连接Inter网）过一会会弹出一个窗口点击激活windows■BM ■».I VP- fl*" I*.•■卄■律UU4I■If ■ HT dT L- - I* -"-■ " ■■ rr■■ I V- I输入操作系统安装秘钥u 单击下一步■ ” -di 系统激活成功■ «■••盘•止■■■■R730服务器操作系统安装完成。

DELL R730服务器U盘安装操作系统指南一．系统安装注意事项：1、DELL服务器安装系统，根据实际情况先做raid5，因为我们有3块硬盘；2、安装系统前先把U盘做成启动盘，然后下载相应的阵列卡驱动，阵列卡驱动要先解压，一同拷到启动U盘里；3、划分系统磁盘时要把100MB的系统保留空间删掉。

二、先做U盘启动盘1、从网上下载Windows server 2008 R2标准版或者企业版；2、下载安装做U盘启动盘的工具UltraISO软件，并做好U盘启动盘；3、下载raid5阵列驱动程序，解压后，拷进我们刚做好的U盘启动盘里。

二．做raid5以上准备工作做好，就可以对DELLR730做系统，首先要对磁盘做raid，这里只有3块磁盘，所以做raid5.不做raid的话开机的时候会出现如下界面，不操作的话进不了系统。

步骤：1.开机启动时按Ctrl+R2、选择PERC H330 Mini，按F2键，Create New VDRAID Level选择RAID-5，Physical Disks三个磁盘全部选中，则Basic settings会出现信息，VD Size和VD Name，Tab键选择OK保存设置；保存后，可以看到刚才配置的RAID5信息；3、按ESC退出重启；三．DELLR730安装操作系统1.开机时按F11，进入BIOS界面;2、选择Continue Normal Boot，进行BISO设置；3、选择System BIOS设置，选择BIOS，如图所示；4、按ESC退出到BIOS一开始界面；5、选择“BIOS Boot Menu”3．选择U盘启动。

选择“[Hard drive]Disk connected to front USB”正在载入系统4.Windows server 2008 R2 64位操作系统安装选择自定义（高级）加载驱动程序，选择阵列卡的驱动程序选择U盘，即阵列卡驱动所在的位置选择阵列卡驱动分配磁盘空间，点击“驱动器选项（高级）（A）”按照实际需求新建磁盘大小如图，分配好磁盘空间大小后，会有100MB的系统保留空间，想要删除系统保留空间，先将所要分配的磁盘分配好，然后删除第一个分配的磁盘（即第二个磁盘，图中49.9GB的磁盘），然后在100MB的系统保留磁盘上扩展磁盘删除保留空间后的效果系统安装当复制windows文件结束后，在安装更新时主机会重启，这个时候拔掉U盘，期间主机会多次重启，最后完成系统安装。

DELL R730服务器配置RD及安装服务器系统以及域的控制主题：DELL R730服务器配置RD及安装服务器系统以及域的控制1、介绍- 本文档旨在提供关于DELL R730服务器配置RD、安装服务器系统以及域的控制的详细说明。

2、硬件要求- 确保已正确安装DELL R730服务器的硬件组件，包括CPU、内存、硬盘等。

3、RD配置3.1 配置RD卡- 确保服务器中已安装了适用于RD的HBA卡。

- 进入服务器的BIOS设置界面，配置RD卡以启用RD功能。

- 设置RD级别及磁盘阵列配置。

3.2 创建RD阵列- 在RD卡设置界面，选择创建RD阵列选项。

- 选择要创建阵列的磁盘，并设置RD级别和其他配置选项。

- 完成阵列创建，并保存配置。

3.3 验证RD阵列- 通过RD卡设置界面验证RD阵列的创建状态和配置信息。

- 确保RD阵列正常工作，无任何错误。

4、安装服务器系统4.1 准备安装介质- 获取适用于服务器的操作系统安装介质，例如Windows Server 2016：- 创建安装介质的启动盘。

4.2 设置引导选项- 进入服务器的BIOS设置界面，将启动顺序设置为从安装介质启动。

- 保存并退出BIOS设置。

4.3 安装操作系统- 插入安装介质启动盘，重新启动服务器。

- 根据提示进行操作系统安装，选择安装位置和其他相关设置。

- 完成操作系统的安装，并进行必要的更新和配置。

5、域的控制5.1 加入域- 进入服务器的控制面板，找到域设置选项。

- 输入要加入的域的名称和管理员凭据。

- 确认域设置，并等待服务器重新启动。

5.2 验证域- 重新登录服务器，确保已成功加入域。

- 检查域的控制面板选项，确保域的控制设置有效。

6、附件本文档未涉及任何附件。

7、法律名词及注释7.1 RD（冗余磁盘阵列）：是通过将多个独立的磁盘组合成一个单一的存储单元来提供数据冗余和性能增益的技术。

7.2 HBA（主机总线适配器）：是一种硬件设备，用于在计算机和存储设备之间传输数据。
