光学成像的基本原理及应用
光学成像是指利用光的传播、折射和反射等物理现象，对物体进行观
察和表征的技术手段。
它是现代光学领域的基础，并被广泛应用于医学、
天文学、地质学、生物学等领域。
光学成像的基本原理包括：光的传播、折射和反射。
当光线通过介质
传播时，会发生折射和反射。
折射是光线在不同介质边界处由于介质光速
不同而产生的偏折现象，反射则是光线碰到物体表面而反射回来。
光的传播、折射和反射都对物体的成像有重要影响。
光学成像的应用包括：光学显微镜、成像望远镜、放大镜、眼镜等。
其中，光学显微镜是通过聚焦光线，使物体放大，使人眼能够清晰观察到
微小细胞、组织等；成像望远镜是通过凸透镜或反射镜使远处物体放大，
用于观察天体等；放大镜是利用透镜的放大原理，使近距离物体能够放大，被广泛应用于观察细小物体；眼镜则是用于矫正近视、远视等眼睛问题的
光学设备。
此外，光学成像还有许多特殊应用。
例如，医学中的光学相干断层扫
描（OCT）技术利用光的干涉现象对组织进行断层成像，可实现对眼底、
皮肤、血管等的无损观察；激光雷达则是利用激光束的反射原理进行成像，被广泛应用于测距、遥感、无人驾驶等领域；液晶屏幕则利用光的传播、
折射和反射，通过液晶分子的旋转和排列来实现图像的显示。
总体而言，光学成像的基本原理是利用光线的传播、折射和反射等物
理现象来对物体进行观察和表征，应用广泛。
随着光学技术的不断发展和
进步，光学成像技术在各个领域的应用也会越来越广泛，为人们提供更多
便利和成像质量。
光学透镜成像知识点总结1. 透镜的基本原理透镜是由具有一定曲率的两面透明介质表面组成的光学器件，主要用于对光线的折射和聚焦。
根据透镜的形状可以分为凸透镜和凹透镜两种类型。
凸透镜会使经过透镜的平行光线会汇聚于一点，称为焦点；凹透镜则会使经过透镜的平行光线会分散开。
焦点是透镜成像的关键概念，分为主焦点和副焦点。
其中主焦点是指经过透镜的平行光线在透镜后聚焦的点，而副焦点是指光线倒向透镜后再延伸出去会聚焦的点。
2. 成像的性质透镜成像有一些重要的性质，包括实像和虚像、放大和缩小以及直立和倒立等。
实像是指透镜后形成的光线交汇的点实际上是有光线通过的，可以在透镜后方投影出来；虚像是指在透镜后方形成的光线交汇的点实际上是没有光线通过的，不能在透镜后方投影出来。
放大是指成像比实物大的现象，缩小则是指成像比实物小的现象；直立是指成像比实物方位一致，倒立则是指成像与实物方位相反。
3. 光学畸变透镜成像中存在一些光学畸变现象，包括球面畸差、色差和像差。
球面畸差是指透镜由于表面曲率不均匀而引起的成像失真现象，可以通过透镜设计和加工工艺来减小；色差是指透镜对不同波长光线的聚焦能力不同而引起的色差现象，可以通过双凸透镜设计和使用特殊材料来减小；像差则是指透镜对焦频度不同的光线聚焦位置不同而引起的像差现象，可以通过透镜组合设计和全息透镜技术来减小。
4. 透镜的品质透镜的品质直接影响到透镜成像的质量，主要包括透过率、透镜表面质量和物理性能等。
透过率是指透镜对光线透过的比率，直接影响到透镜的透光性能；透镜表面质量是指透镜表面的平整度和光洁度，主要影响到透镜的抛光质量和成像的清晰度；物理性能是指透镜的机械强度和耐用性，主要影响到透镜的使用寿命和稳定性。
5. 光学成像系统光学透镜成像通常不是单个透镜完成的，而是通过多个透镜或透镜组合来完成的，形成了光学成像系统。
光学成像系统可以通过透镜的不同组合来实现不同的成像效果，包括放大成像、缩小成像、复合成像等。
光学体系知识点梳理总结一、光学基础知识1. 光的本质光是电磁波的一种，是一种由电场和磁场交替而成的波动现象。
光是由光源发出，经过介质传播，最终影响我们的视觉系统。
2. 光的特性（1）波动特性：光具有波动性，可以表现为干涉、衍射、偏振等现象。
（2）微粒特性：光也具有微粒性，可以用光子模型解释光电效应、康普顿效应等现象。
3. 光的传播（1）直线传播：在均匀介质中，光沿着直线传播，遵循光的直线传播定律。
（2）折射现象：当光线从一种介质进入另一种介质时，会发生折射现象，遵循折射定律。
（3）反射现象：当光线从介质表面反射时，遵循反射定律。
4. 光的颜色白光是由所有可见光波长组成的，当光通过色散介质时，不同波长的光会按不同程度发生偏折，从而产生色散现象。
5. 光学仪器（1）凸透镜：透镜是一种光学元件，可以将平行入射的光线聚焦或发散。
（2）凹透镜：凹透镜同样可以将平行入射的光线聚焦或发散，与凸透镜形成对称。
（3）棱镜：通过对光的折射和衍射，可以实现光的分光和复合。
二、光学成像1. 成像原理成像是光学系统中非常重要的一部分，成像原理是指当物体放在一定位置时，通过透镜、镜面等光学元件可以在另一位置产生与实物相似的像。
2. 透镜成像透镜成像是指通过透镜实现对物体的成像，分为凸透镜和凹透镜成像。
3. 成像公式成像公式是描述透镜成像的数学关系式，可以根据物距、像距、焦距等参数计算成像的位置和大小。
4. 像的性质像的性质包括实像与虚像、正像与负像、放大与缩小等，是成像过程中需要了解的重要内容。
5. 透镜组成像透镜组成像是指通过不同透镜的组合实现对物体的成像，常见的透镜组包括双凸透镜组、凹凸透镜组等。
6. 成像畸变（1）球差：由于透镜的非理想性，会出现球差现象，导致成像的模糊和色差。
（2）色差：不同波长的光经过透镜时折射角度不同，会导致色差现象，影响成像的清晰度。
三、光学仪器1. 望远镜望远镜是一种基于透镜或镜面的光学仪器，可以放大远处物体的像，包括折射望远镜和反射望远镜。
照相机成像知识点总结照相机是人们用来记录生活和瞬间的工具，随着科技的发展，照相机的成像原理也不断得到改进和完善。
照相机成像是通过光学、电子、机械等多种原理相互配合完成的，了解照相机成像知识对于摄影爱好者来说是非常重要的。
在本文中，我们将对照相机成像的原理做一些总结和介绍。
1. 光学成像原理光学成像原理是照相机成像最基本也是最重要的一个环节。
照相机通过镜头将外界景物的光线聚焦到感光材料上，形成像差。
在照相机中，主要使用的是透镜组来实现光学成像。
透镜组分为凸透镜和凹透镜两种，当光线垂直射入凸透镜时，凸透镜将光线聚焦到焦点上，形成一个倒立和缩小的实像。
而当光线垂直射入凹透镜时，凹透镜将光线发散，无法形成实像。
而在照相机镜头中，通常由多个透镜组合而成，通过这种方式使光线聚焦于感光材料上，形成清晰的像差。
2. 曝光原理曝光是指相机感光材料所接受的光线的量。
在照相机成像的过程中，曝光是非常重要的一个环节。
曝光过度会导致图像过曝，而曝光不足会导致图像暗淡。
曝光的控制需要通过快门速度和光圈大小来完成。
快门速度指的是相机感光材料感光的时间长短，快门速度越快，感光时间越短，适合拍摄运动或者快速动作。
光圈大小指的是透镜孔径的大小，光圈越大，进入镜头的光线越多，适合在光线较暗的环境下拍摄。
通过调整快门速度和光圈大小，可以控制曝光的量，保证图像的亮度适中。
3. 感光原理感光原理是照相机成像中非常重要的一个环节。
感光材料通常是以银盐晶体为基础的胶片或者数字传感器。
银盐晶体感光材料在受到光线的照射后，会发生化学反应，形成暗影和明影，通过显影和定影的方式将暗影和明影固定在感光材料上。
而数字传感器则是通过像素单元对光信号进行捕捉和转化，形成数字图像。
不同的感光材料对于光线的反应速度和敏感度都有所不同，因此在拍摄的时候需要根据环境光线的情况选择合适的感光材料。
4. 色彩成像原理色彩成像是照相机成像中非常重要的一个环节。
色彩成像原理是通过透镜组和感光材料的组合来实现的。

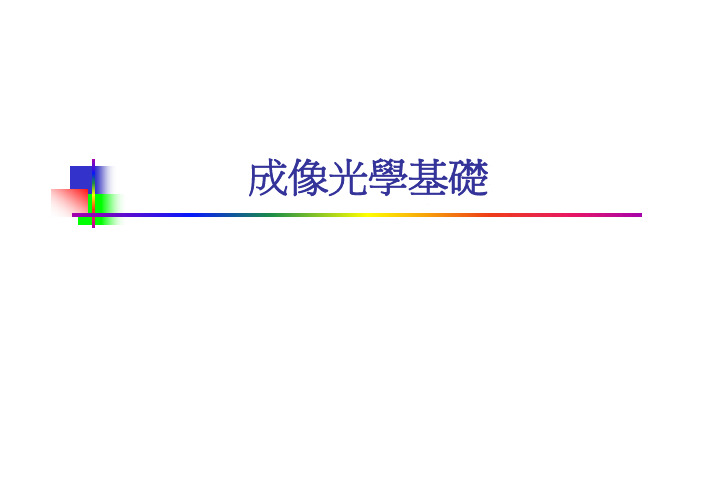

成像光學基礎Gaussian Optics and Paraxial OpticsConventional geometrical optics and optical system design deal with refraction or reflection at interfaces between two media, which is governed by Snell’s Law n sinθ= n’sinθ’, which is a verynon-linear relationship.Paraxial Optics:for rays close to optical axis, or when θis small,sin(θ) ≅θ, Snell’s Law becomes n θ= n’θ’.Gaussian Optics: n θ= n’θ’relationship is extended to all regions of a optical system.Both paraxial and Gaussian optics are first-order optics.front focal point frontprinciple pointRearprinciple point rearfocalpoint EFL EFLBFLFFLfront and rear nodal pointsFocal Length and Magnification照相機: 焦距愈長，放大率愈大，視場愈小投影機: 焦距愈長，投影倍率愈小照相機投影機Sagittal and Tangential Planes子午面(Tangential)：通過光軸和物高之單一平面弧矢面(Sagittal)：通過主光線且垂直子午面之平面組通常只分析子午及弧矢面之成像特性RingTangential SagittalAperture and Field StopIn an optical system, the element, be it the rim of a lens or a separate diaphragm, which determine the amount of light reaching the image is known as the aperture stop.In an optical system, the element limiting the size or angular breadth of the object that can be imaged by the system is called field stop.Aperture stopField stopStop, Chief Ray and Marginal Ray光欄(光圈, stop)控制入光量大小控制像差邊緣光(Marginal Ray)通過光欄邊緣定義孔徑角主光線(Chief Ray)通過光欄中心定義視場角, 定義軸外光束之參考線Entrance and Exit Pupil物像空間無法看到光圈入瞳(Entrance pupil):光欄對物空間之成像出瞳(Exit pupil):光欄對像空間之成像Vignetting•可以降低大角度的像差,使MTF提昇,但會降低周邊亮度•眼睛可接受之vignetting為30-40%•背投系統最好是沒有漸暈Departures of a real optical system from the idealizedGeometrical Aberrations像差:光線或光束距離理想位置之偏差研究像差的分類及行為模式垂軸像差:光線在成像面截點和理想像高之差(dx’,dy’) 軸向像差:光線對交點距理想點之軸向距離色差:不同波長成像差異Types of AberrationsChromatic aberrations¾Axial chromatic aberration (axial color)¾Lateral chromatic (lateral color)Mono-chromatic aberration¾Spherical¾Coma¾Astigmatism¾Field curvature¾DistortionAxial (longitudinal) chromatic aberration (Spherical Aberration (球差)•Spherical aberration is an axialaberration. It can be defined asvariation of focus with aperture.•For a given simple lens, sphericalaberration generally increaseswith aperture height, i.e., it canbe reduced by stopping down theaperture.•For a given aperture and focallength, the amount of sphericalaberration in a simple lens is afunction of object position andthe shape, or bending of the lens.•Spherical aberration can also be controlled by splitting the lens •Spherical aberration reduces the contrast of an image Effect of lens bending on spherical aberrationParaxial focusSpherical AberrationSPD and Ray Fan PlotUnder-corrected Spherical Aber. at best focusUnder-corrected Spherical Aber. atparaxial focusComa (慧差)coma•Coma can be defined as the variationof magnification with aperture height•Coma can be controlled by shiftingthe aperture stop or selectively addinglenses•An astigmatic image results when light in oneplane (yz) is focused differently in anotherplane (xz)•Astigmatism is essentially a cylindricaldeparture of the wavefront from its ideaspherical shape•Astigmatism can be controlled by selectivelylocating and bending the lensesAstigmatism (像散)Where Does Astigmatism ComeFrom?•When a cone of light enters a lens surfaceobliquely, it extends over more surface inthe “y”direction than in “x”direction•This will introduce more power in the “y”direction than in “x”direction•The result is that the “y”or tangential rayfan will focus closer than the “x”orsagittal ray fan•A tilted plate in a converging beam willintroduce astigmatismField Curvature•In the absence of astigmatism, the image is formed on a curved surface called “Petzval”surface•The curvature of the “Petzval”surface is σ= 1/(radius of Petzval surface) = sum{1/(nf’) } of all elements in the system •n is refractive index, f’is the focal length of lens element •For single element lens, the Petzval radius is approximately 1.5 times the focal length, assuming the refractive index is 1.5Method of Reducing Field Curvature•The contribution a lens element makes to the system power is proportional to y φ, where “y”is the ray height above the optical axis and “φ”is the optical power of the element•The contribution a lens element makes to the Petzval sum is proportional to φonly•Thus, negatively powered elements with small values of y can effectively reduce the Petzval sum and flatten the field•For example, consider the Cooke triplet and the petzval lensshown below, the smaller ray heights on the negative lenses help to reduce the Petzval sumCooke triplet Lens with field flattener(Petzval Lens)Distortion•Distortion is a change in magnification asa function of field of view (field angle)Zero distortion Positive orpincushiondistortion Negative or barrel distortionDistortion ≠0TV distortion = 0objectimageIdeal CaseP y h y h yP yMTF v.s. Frequency橫軸表空間頻率Diffraction Limit表示無像差之最佳曲線不同視場之曲線不同典型情況視場愈大曲線值愈差子午比弧矢差。
成像的原理成像原理是指通过光学系统将物体的形象传递到感光介质上，从而得到清晰和真实的图像的过程。
成像技术在摄影、电影、望远镜、显微镜等领域都有广泛的应用。
光线的传播是成像的基础，它遵循光的弯折、反射、散射、吸收等规律。
在相机和眼睛等成像设备中，通过透镜的折射、反射等过程将光线聚焦到感光介质上，形成逆向的、与实际物体相似的图像。
光线一旦通过物体上的一个点，就可以看成是从该点上的各个方向上照射出去的，只有光线通过透镜后，才能成为可直接观察的图像。
因此，光线的传播路径和聚焦过程是成像的关键。
首先，我们来看透镜的作用。
透镜是由两个球面构成的，其中至少一个球面是曲面的，也可以是平面。
透镜的中心厚度和曲率半径决定了透镜的成像特性。
透镜的主轴是透镜的竖直中心线，与透镜的中心面垂直。
透镜的两个面分别为凸透镜面和凹透镜面。
光线从空气等折射率较小的介质进入透镜时，会根据折射定律发生折射，折射定律可以描述光线在两个介质之间的传播规律。
折射定律定义了入射角和折射角之间的关系，即n₁sinθ₁ =n₂sinθ₂，其中n₁和n₂分别是两个介质的折射率，θ₁和θ₂为入射角和折射角。
透镜的厚度选择和曲率半径的选取决定了光线通过透镜的路径。
例如，在凸透镜中心区域光线的折射率会随着光线的斜入射角增大而变小，因此光线将会向中心线方向弯曲。
而在凸透镜边缘区域，光线的斜入射角相对较小，折射率会相应增大，导致光线向中心线方向偏离。
经过透镜折射后的光线会在对焦平面上汇聚成图像。
对焦平面是透镜的焦点所在的平面，透镜的焦距决定了对焦平面的位置。
当物体距离透镜焦点的距离等于透镜焦点与对焦平面之间的距离时，成像会在对焦平面上得到清晰的图像。
但是，在实际应用中，我们会发现透镜在成像过程中会产生一些畸变，影响成像的清晰度和准确性。
其中主要有球面畸变、彗差畸变、散光畸变等。
球面畸变是由于透镜的球面形状所致，使得透镜中心和边缘的光线汇聚到不同的焦点上，导致图像的中心线和边缘出现形变。

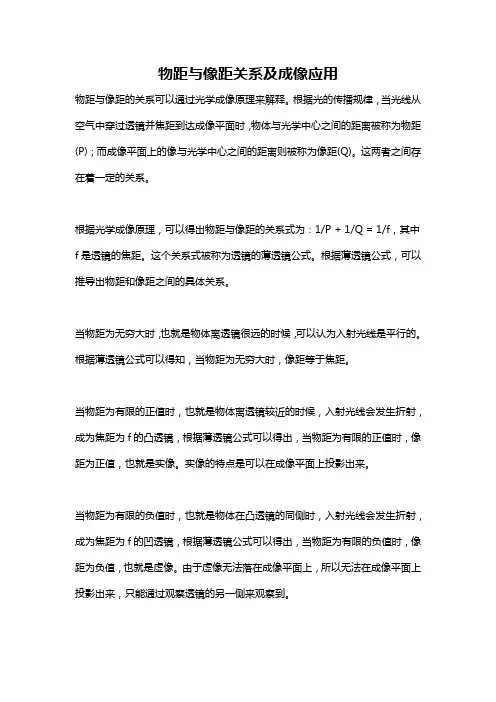

物距与像距关系及成像应用物距与像距的关系可以通过光学成像原理来解释。
根据光的传播规律，当光线从空气中穿过透镜并焦距到达成像平面时，物体与光学中心之间的距离被称为物距(P)；而成像平面上的像与光学中心之间的距离则被称为像距(Q)。
这两者之间存在着一定的关系。
根据光学成像原理，可以得出物距与像距的关系式为：1/P + 1/Q = 1/f，其中f是透镜的焦距。
这个关系式被称为透镜的薄透镜公式。
根据薄透镜公式，可以推导出物距和像距之间的具体关系。
当物距为无穷大时，也就是物体离透镜很远的时候，可以认为入射光线是平行的。
根据薄透镜公式可以得知，当物距为无穷大时，像距等于焦距。
当物距为有限的正值时，也就是物体离透镜较近的时候，入射光线会发生折射，成为焦距为f的凸透镜，根据薄透镜公式可以得出，当物距为有限的正值时，像距为正值，也就是实像。
实像的特点是可以在成像平面上投影出来。
当物距为有限的负值时，也就是物体在凸透镜的同侧时，入射光线会发生折射，成为焦距为f的凹透镜，根据薄透镜公式可以得出，当物距为有限的负值时，像距为负值，也就是虚像。
由于虚像无法落在成像平面上，所以无法在成像平面上投影出来，只能通过观察透镜的另一侧来观察到。
物距与像距的关系是光学成像原理的基础，也是许多光学成像应用的基础。
光学成像是一项重要的实践应用，广泛应用于各个领域。
以下将介绍一些与成像应用相关的例子：1. 相机与摄影：相机利用透镜将入射光线聚焦到成像平面上，形成清晰的图像。
通过调整物距和透镜的焦距，可以实现变焦、对焦等功能，从而得到各种不同的拍摄效果。
2. 显微镜：显微镜利用透镜组将被观察物体放大，使得人眼可以清晰地观察到微小的结构和细节。
物距和透镜的焦距的调节可以控制放大倍数和焦深，从而满足不同的观察需求。
3. 望远镜与双筒望远镜：望远镜利用透镜或反射镜将远处的物体聚焦到成像平面上，使得人眼可以观察到无法直接观察到的星体、天文现象等。
通过调节物距和透镜组的结构，可以实现不同的观测距离和放大倍数。
光学成像原理光学成像是指利用光学系统将物体的形象投射到成像面上的过程。
在现代科技中，光学成像技术被广泛应用于摄影、医学影像、天文观测等领域。
光学成像原理是指通过光的折射、反射、透射等现象，实现对物体形象的捕捉和再现的基本规律。
本文将从光学成像的基本原理、成像系统的组成和光学成像的应用等方面进行探讨。
首先，光学成像的基本原理是光的折射、反射和透射。
当光线遇到介质表面时，会发生折射现象，即光线的传播方向发生改变。
而在介质内部，光线会发生反射和透射，根据不同的介质特性和光线入射角度，光线会产生不同的反射和透射现象。
这些光学现象是光学成像的基础，也是成像系统能够捕捉物体形象的前提。
其次，成像系统通常由透镜、凸透镜、反射镜等光学元件组成。
透镜是一种光学元件，可以使光线发生折射，从而聚焦光线并形成清晰的像。
凸透镜则是一种使光线发生散射的光学元件，常用于摄影镜头。
反射镜则是利用光的反射特性进行成像的光学元件，例如望远镜中的反射镜。
这些光学元件通过组合和调节，可以实现对物体形象的捕捉和再现。
最后，光学成像技术在各个领域都有着广泛的应用。
在摄影领域，光学成像技术被应用于相机镜头，通过透镜的调节和光圈的控制，实现对景物形象的捕捉和记录。
在医学影像领域，X光成像、CT成像、核磁共振成像等技术都是基于光学成像原理实现的。
在天文观测领域，望远镜利用反射镜和透镜将天体的形象投射到观测器上，实现对宇宙的观测和研究。
综上所述，光学成像原理是通过光的折射、反射、透射等现象实现对物体形象的捕捉和再现的基本规律。
成像系统通过透镜、凸透镜、反射镜等光学元件的组合和调节，实现对物体形象的成像。
光学成像技术在摄影、医学影像、天文观测等领域有着广泛的应用，为人类认识世界、探索宇宙提供了重要的技术支持。
