下载文档原格式

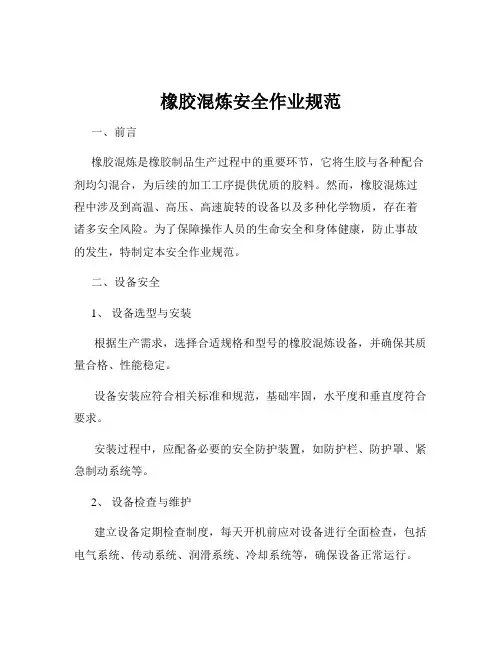

橡胶混炼安全作业规范一、前言橡胶混炼是橡胶制品生产过程中的重要环节，它将生胶与各种配合剂均匀混合，为后续的加工工序提供优质的胶料。
然而，橡胶混炼过程中涉及到高温、高压、高速旋转的设备以及多种化学物质，存在着诸多安全风险。
为了保障操作人员的生命安全和身体健康，防止事故的发生，特制定本安全作业规范。
二、设备安全1、设备选型与安装根据生产需求，选择合适规格和型号的橡胶混炼设备，并确保其质量合格、性能稳定。
设备安装应符合相关标准和规范，基础牢固，水平度和垂直度符合要求。
安装过程中，应配备必要的安全防护装置，如防护栏、防护罩、紧急制动系统等。
2、设备检查与维护建立设备定期检查制度，每天开机前应对设备进行全面检查，包括电气系统、传动系统、润滑系统、冷却系统等，确保设备正常运行。
定期对设备进行维护保养，更换易损件，清理设备内部的积胶和杂物。
对设备的安全防护装置进行定期检查和测试，确保其灵敏可靠。
3、设备操作操作人员应经过专业培训，熟悉设备的操作规程和安全注意事项。
开机前，应确保设备周围无人员逗留，物料准备齐全。
按照操作规程顺序启动设备，严禁违规操作。
在设备运行过程中，操作人员不得擅自离岗，应密切观察设备运行情况，如有异常应立即停机处理。
三、物料安全1、物料储存橡胶及各种配合剂应存放在通风良好、干燥、阴凉的仓库内，避免阳光直射和潮湿环境。
物料应分类存放，标识清晰，防止混淆和误用。
对于易燃易爆、有毒有害的物料，应按照相关规定进行特殊储存，并采取相应的防火、防爆、防毒措施。
2、物料搬运搬运物料时应使用合适的工具和设备，如叉车、手推车等，严禁人工徒手搬运过重的物料。
搬运过程中应注意防止物料掉落、碰撞和泄漏。
3、物料使用严格按照配方要求准确称取物料，避免错用和过量使用。
向混炼设备中加入物料时，应缓慢均匀，防止物料飞溅伤人。
四、操作安全1、个人防护操作人员应穿戴好个人防护用品，如工作服、工作鞋、手套、护目镜、口罩等。
严禁穿戴不符合要求的服装和饰品进入工作现场。
混炼胶的原材料
混炼胶是一种广泛用途的橡胶制品，它是由多种原材料混合而成。
以下是混炼胶的主要原材料：
1. 天然橡胶：天然橡胶是混炼胶中最重要的原材料之一。
它是
由橡胶树的树液提取而来，具有很强的抗拉和弯曲性能。
天然橡胶的生产通常需要在热带地区进行，如东南亚、南美洲和非洲等地。
2. 合成橡胶：合成橡胶是由化学方法合成的一种橡胶，它具有
更好的化学稳定性和耐久性。
合成橡胶通常用于工业应用，如轮胎和密封件等。
3. 碳黑：碳黑是一种黑色的细粉末，它是混炼胶中的一种重要
填充剂。
碳黑可以增加橡胶的硬度和耐磨性，同时也可以提高橡胶的抗老化性能。
4. 油料：油料是混炼胶中的另一种填充剂，它可以增加橡胶的
柔软度和可加工性。
常用的油料包括矿物油、植物油和合成油等。
5. 橡胶助剂：橡胶助剂是混炼胶中的一类化学添加剂，它可以
改善橡胶的加工性能和性能特性。
常用的橡胶助剂包括硫化剂、促进剂、防老剂和增塑剂等。
总的来说，混炼胶的原材料种类繁多，每一种原材料的添加量和比例都会影响到混炼胶的性能特性。
因此，在混炼胶生产过程中需要根据实际需求进行科学的配方设计和精确的控制。
- 1 -。

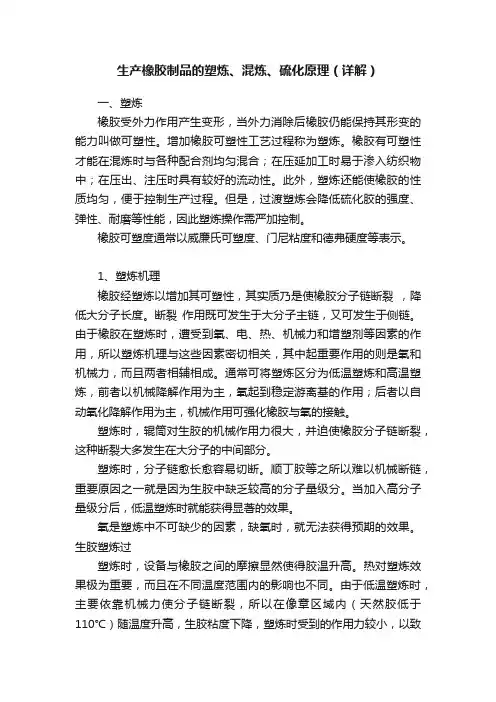

生产橡胶制品的塑炼、混炼、硫化原理（详解）一、塑炼橡胶受外力作用产生变形，当外力消除后橡胶仍能保持其形变的能力叫做可塑性。
增加橡胶可塑性工艺过程称为塑炼。
橡胶有可塑性才能在混炼时与各种配合剂均匀混合；在压延加工时易于渗入纺织物中；在压出、注压时具有较好的流动性。
此外，塑炼还能使橡胶的性质均匀，便于控制生产过程。
但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能，因此塑炼操作需严加控制。
橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。
1、塑炼机理橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断裂，降低大分子长度。
断裂作用既可发生于大分子主链，又可发生于侧链。
由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关，其中起重要作用的则是氧和机械力，而且两者相辅相成。
通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主，机械作用可强化橡胶与氧的接触。
塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂，这种断裂大多发生在大分子的中间部分。
塑炼时，分子链愈长愈容易切断。
顺丁胶等之所以难以机械断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。
当加入高分子量级分后，低温塑炼时就能获得显著的效果。
氧是塑炼中不可缺少的因素，缺氧时，就无法获得预期的效果。
生胶塑炼过塑炼时，设备与橡胶之间的摩擦显然使得胶温升高。
热对塑炼效果极为重要，而且在不同温度范围内的影响也不同。
由于低温塑炼时，主要依靠机械力使分子链断裂，所以在像章区域内（天然胶低于110℃）随温度升高，生胶粘度下降，塑炼时受到的作用力较小，以致塑炼效果反而下降。
相反，高温塑炼时，主要是氧化裂解反应起主导作用，因而塑炼效果在高温区（天然胶高于110℃）将随温度的升高而增大，所以温度对塑炼起着促进作用。
各种橡胶由于特性不同，对应于最低塑炼效果的温度范围也不一样，但温度对塑炼效果影响的曲线形状是相似的。
橡胶厂家是如何控制混炼的？一．概念1．混炼：指在炼胶机上将各种配合剂均匀地加入具有一定塑性的生胶中的这一工艺过程。
（混炼的目的：将各种配合剂混入生胶中，并通过捣炼制造出质量均匀一致的混炼胶。
）2．焦烧：是一种胶料早期硫化的现象。
即胶料在硫化前的操作中或停放中发生的不应有的提前硫化现象。
（出现焦烧时，胶料表面不光滑，出现麻面、有胶疙瘩，可塑度降低。
）3．喷霜：这是一种由配合剂喷出胶料表面形成一层类似于“白霜”的现象。
二．常见的混炼方法1．开炼机混炼：指在开炼机上将各种配合剂加入生胶中，然后捣炼成质量均匀的混炼胶。
开炼机混炼包括包辊、吃粉、捣炼三个阶段。
特点：需要的设备简单，灵活性大，适用于小规模、小批量的生产；缺点：是生产效率低，劳动强度大，环境卫生差，操作不安全，胶料质量不高，因此已经逐渐被淘汰掉了。
工艺条件：辊温：50~60℃；容量：50~65kg；辊距：4~8mm；加料顺序：塑炼胶、再生胶、母炼胶固体软化剂促进剂、活性剂、防老剂补强填充剂液体软化剂硫磺、超促进剂；混炼时间：一般为20~30min。
2．密炼机混炼：指在密炼机内将生胶和各种配合剂按一定的顺序加入到密炼室中，在压铊的压力下，通过密炼机转子的捏炼，制造出质量均匀一致的混炼胶。
特点：装胶容量大，混炼时间短，生产效率高，易于机械化、自动化，劳动强度低，环境卫生好，操作安全，胶料质量好；缺点：设备投资较高需配备压片机或挤出机。
3．分段混炼：为提高混炼胶质量，将生胶、小料、补强填充剂和软化剂投入密炼机中，混炼一定的时间后排胶，下片冷却，停放至少四小时以后，再投入密炼机中混炼，然后加入后效性促进剂、超促进剂、防焦剂和硫磺等，捣炼均匀后再下片冷却。
特点：胶料性能好，缺点是浪费人力、物力，设备利用率低。
三．开炼机捣炼方法：1．三角包法：此法是将辊筒上的胶片横向割断，然后将胶片左右交替向中央折叠起来，在前辊上打成三角形的胶包，再将胶包推入辊距中，如此反复几次进行混炼。
橡胶塑炼与混炼橡胶塑炼与混炼是橡胶行业中两种不同的生产技术。
虽然在我们日常生活中，很多人并不知道这两种技术所涉及的差异，但是在橡胶产品的生产中，对这两种技术的正确应用非常重要。
在本文中，我们将详细介绍橡胶塑炼与混炼技术的定义、特点、应用及其区别等方面的内容。
橡胶塑炼也称为胶炼，它是指将橡胶和各种橡胶添加剂混合后，在高温下进行反应使其加工成形的一种技术。
它主要是通过将橡胶挤压和高温下融化，将各种添加剂加入到橡胶中，进行混合、加工、塑炼和调整，从而获得一种适合制作各种橡胶制品的橡胶材料。
相比之下，混炼是将橡胶和各种添加剂进行混合，并在低温下进行调整和加工。
它通过将橡胶和添加剂混合后，经过机械混合、磨碾和剪切等工艺，使橡胶材料得到均匀、稳定，具有一定力学性能和加工性能的橡胶原料。
混炼在橡胶行业中也被称为初混。
在应用上，橡胶塑炼主要适用于各种橡胶制品，如汽车轮胎、鞋底、橡胶管、服装饰品等。
而橡胶混炼则主要适用于卫浴配件、密封条、工业橡胶制品等。
橡胶混炼常用于生产各种橡胶海绵，橡胶地垫和家具配件等。
虽然橡胶塑炼和混炼都是橡胶原料的加工方法，但是它们在制造原理、设备和工艺等方面还是有很大区别的。
首先，橡胶塑炼缺乏机械切割和粉碎工艺，而混炼却不同。
它通常有设备为混合设备和密封润滑设备等，它让混炼成为制造橡胶助剂的主要工艺之一。
其次，混炼需要更多的机械装置配合和力度掌控。
例如，制造橡胶加工设备的力度大，通常需要较大的推力和更强的起伏和压力，这是塑炼所不具备的特点，同时还需要精细的控制进出料口的数量和位置。
最后，橡胶塑炼的生产过程中产生的噪音比混炼少，同时混炼在质量控制，调试和维修等方面需要更强的技能，也比塑炼更费时，甚至更耗费物料。
在橡胶制品生产过程中，选择适用的加工方法十分重要。
橡胶塑炼和混炼的不同技术特性使它们各有利弊，在选择加工方法时，需要根据不同的工艺性能、产品质量需求、生产效率和成本，进行精细的抉择。
橡胶混炼工艺由于炭黑对硫化速度的影响,硫化胶不同相中交联网构密度必然也不相同,因而形成微观多相交联结构,从而改善硫化胶性能,特别是动态性能。
工艺要点:①混炼的关键是炭黑在胶料中的分散。
为此,先加入炭黑可提高胶料剪切应力,以利于分散;而软化剂必须在炭黑基本分散后加入,以免降低胶料黏度和剪切应力。
②在第一段混炼制备母炼胶时,在部分橡胶中加入全部炭秒度3黑能获得相对高炭黑浓度,提高胶料黏度,增大剪切应力,而有利于配合剂的混入和分散。
例如,在天然橡胶中,炭黑用量从20份增加到50份,剪切应力将提高50%~60%;在丁腈橡胶中,炭黑用量从40份增加到50份,混入时间从18min可降到13min左右。
用此法制备母炼胶,可提高橡胶一炭黑凝胶含量,即使是三元乙丙橡胶也可达40%~50%。
③分段混炼可以使胶料降温,也有利于分散与安全。
④第二段混炼时间不宜过长,否则会破坏胶料中的微观多相结构,对硫化胶性能产生不良影响。
二段混炼的具体操作方法有三种。
其一是合并二段混炼法。
这种方法在合成橡胶或与天然橡胶并用的胶料中应用最普遍。
该操作方法是先用密炼机将天然橡胶与合成橡胶压合成均一的整体,然后按一定加料顺序使配合剂分散均匀,最后排到压片机上进行薄通或翻炼(不加硫黄和超速促进剂),下片后冷却停放。
第二段是把停放冷透的胶料重新在密炼机中进行补充加工,排料至压片机上适当降温后加硫黄及超速促进剂。
若胶炭黑多时,在密炼机中进行二段冷加工时设备负荷太大,很不安全。
这类胶料可在开炼机上进行第二段混炼。
其二是混炼胶并用二段}昆合法。
这种方法是将天然橡胶及合成橡胶先单独制备成母炼胶,然后按配方中天然橡胶与合成橡胶比例在密炼机中充分混合,最后加入硫黄和超速促进剂等。
其三是炭黑母炼胶一段混炼法。
这种方法是将用量大、难混的炭黑先在密炼机中制成母炼胶,经冷却停放(停放时间一般为4~8h),再于密炼机中和其他配合剂一起进行第二段混炼。
这种方法特别适用于快速密炼机混炼,因为快速密炼机对炭黑分散有良好效果,但由于温度高,需配用慢速密炼机进行第二段混炼,以便在低的温度下加入硫化剂。
轮胎加工分享小知识点总结轮胎加工的流程大致分为橡胶混炼、轮胎成型、轮胎硫化和轮胎检测等环节。
下面我们来逐个环节进行详细的介绍。
1. 橡胶混炼橡胶混炼是轮胎加工的第一环节，也是最关键的环节之一。
在这个环节中，橡胶和各种其他原材料被混合在一起，以制备成符合轮胎生产要求的橡胶混炼胶。
在橡胶混炼中，最常用的橡胶原材料是天然橡胶和合成橡胶。
在混炼过程中，橡胶会加入各种填料、助剂和再生胶等原材料，以提高橡胶的性能和加工工艺的稳定性。
橡胶混炼的目的是将各种原材料充分混合和分散，使得橡胶具有均匀的物理和化学性能。
此外，适当的橡胶混炼还可以提高橡胶的加工性能，减少后续加工环节中的能耗和生产成本。
2. 轮胎成型轮胎成型是指将橡胶混炼胶加工成轮胎胎体和胎面的过程。
在这个环节中，橡胶混炼胶被加工成各种不同尺寸和结构的轮胎成型胶。
轮胎成型的过程包括轮胎胎体成型和轮胎胎面成型两个部分。
在轮胎胎体成型中，橡胶混炼胶被加工成成型胶带，然后通过成型机的挤压和成型模具的成型，把成型胶带加工成轮胎的胎体部分。
在轮胎胎面成型中，橡胶混炼胶被加工成成型胶块，然后通过成型机的挤压和成型模具的成型，把成型胶块加工成轮胎的胎面部分。
轮胎成型的质量和性能直接影响轮胎的使用寿命和安全性能。
因此，在轮胎成型过程中，需要严格控制橡胶混炼的配方和成型工艺，以确保轮胎成型的质量和性能符合要求。
3. 轮胎硫化轮胎硫化是指将轮胎胎体和胎面加工成成型胶之后，通过硫化机的硫化和固化，使得轮胎胎体和胎面具有良好的物理和化学性能的过程。
在这个环节中，轮胎成型胶会通过硫化机的硫化室，加工成成品轮胎。
轮胎硫化的过程包括预热、硫化和冷却等环节。
在预热环节中，轮胎成型胶被加热到硫化温度，以使得轮胎成型胶的橡胶分子链发生交联反应。
在硫化环节中，轮胎成型胶会经过一定时间的硫化，以使得轮胎成型胶的交联反应达到最佳状态。
在冷却环节中，轮胎成型胶会被冷却到室温，以使得轮胎成型胶的交联反应得以胶固化。
常用典型橡胶的混炼工艺特点橡胶的混炼就是将各种配合剂借助炼胶机机械力的作用，将各种配合剂均匀地分散在橡胶中，以形成一个以橡胶为介质或者以橡胶与某些能和它相容的配合组分（配合剂、其它聚合物）的混合物为介质，以与橡胶不相容的配合剂（如粉体填料、氧化锌、颜料等）为分散相的多相胶体分散体系的过程。
对混炼工艺的具体技术要求是：配合剂分散均匀，使配合剂特别是炭黑等补强性配合剂达到最好的分散度，以保证胶料性能一致。
混炼后得到的胶料称为“混炼胶”，其质量对进一步加工和制品质量有重要影响。
1·天然橡胶的混炼天然橡胶是生胶塑炼的主要胶种，用开炼机和密炼机进行塑炼均能获得良好效果。
用开炼机塑炼时，通常采用低温（40～50℃）薄通（辊距0.5～1mm）塑炼法和分段塑炼法效果最好。
用密炼机塑炼时，温度宜在155℃以下，时间约在13min 左右。
塑炼时间增加，塑炼胶的可塑性随之增大。
但不要过炼，否则可塑性变得过高而使物理机械性能下降。
天然橡胶塑炼时常加入促进剂M作塑解剂，来提高塑炼效果。
促进剂M对开炼机塑炼和密炼机塑炼都适用。
天然橡胶塑炼后，为使橡胶分子链得到松弛（俗称恢复疲劳）和可塑性均匀，需停放一定时间（4～8h），才能供下道工序使用。
目前国内使用的天然橡胶主要品种有：国产烟片胶和标准胶，进口烟片胶和马来西亚标准胶等。
由于上述胶种的初始门尼粘度不同，欲获得相同的可塑性，所需的塑炼时间当然不同。
其塑炼时间按长短排列的顺序为：进口烟片胶＞国产烟片胶>国产标准胶>马来西亚标准胶。
恒粘和低粘标准马来西亚橡胶、充油天然橡胶、轮胎橡胶、易操作橡胶的初始门尼粘度较低（一般小于65），可不经塑炼直接混炼。
天然混炼胶（NR）具有综合性好的物理机械性能，在常温下具有很高的弹性，弹回率可达50%～85%以上。
天然胶还具有较高的机械强度，很好的耐屈挠疲劳性能，滞后损失小，多次变形下生热量低，撕裂强度高，耐磨性和耐寒性良好，以及良好的气密性、防水性、电绝缘性和绝热性。
橡胶混炼的相关知识1．橡胶为什么要塑炼橡胶塑炼目的在于使橡胶在机械、热、化学等作用下切短大分子链，使橡胶暂时失去其弹性而使可塑性增大，以满足制造过程中的工艺要求。
如：使配合剂易于混入，便于压延压出，模压花纹清楚，形状稳定，增加压型、注压胶料的流动性，使胶料易于渗入纤维，并能提高胶料溶介性及粘着性。
当然一些低粘度、恒粘度橡胶有时也不一定塑炼，国产标准颗粒胶，标准马来西亚橡胶（SMR）。
2．哪些因素影响橡胶在密炼机中塑炼密炼机塑炼生胶是属于高温塑炼，温度最低在120℃以上，一般是在155℃—165℃间。
生胶在密炼机腔内受高温和强机械作用，产生剧烈氧化，能在较短的时间里获得理想可塑度。
因此影响密炼机进行生胶塑炼因素主要有:（1）设备技术性能，如转速等，（2）工艺条件，如时间、温度、风压及容量等.3. 为什么各种橡胶的塑炼特性都不一样橡胶的塑炼与其化学组成，分子结构，分子量及分子量分布有着密切联系。
天然橡胶和合成橡胶由于结构和性能上的不同特点，一般说来天然胶塑炼比较容易，合成胶塑炼比较困难。
就合成胶而言异戊胶，氯丁胶近于天然胶，丁苯胶，丁基胶次之，丁腈胶最困难。
4．为什么用生胶可塑性作为塑炼胶的主要质量标准生胶的可塑性是关系到制品整个制造过程进行的难易，直接影响到硫化胶的物理机械性能及制品使用性能的重要性质。
若生胶可塑性过高，会使硫化胶的物理机械性能降低。
而生胶可塑度过低，则会造成下工艺加工的困难，使胶料不易混炼均匀，压延，压出时半成品表面不光滑，收缩率大，不易掌握半成品尺寸，在压延时胶料也难于擦进织物中，造成挂胶帘布掉皮等现象，大大降低布层间附着力。
可塑性不均则会造成胶料的工艺性能和物理机械性能不一致，甚至影响制品使用性能不一致。
因此正确掌握生胶可塑性是一个不可忽视的问题。
5．混炼的目的是什么混炼就是按照胶料配方规定的配合剂的比例，将生胶和各种配合剂通过橡胶设备混合在一起，并使各种配合剂均匀地分散在生胶之中。
胶料进行混炼的目的就是要获得物理机械性能指标均匀一致，符合配方规定的胶料性能指标，以利于下工艺操作和保证成品质量要求。
6．配合剂为什么会结团造成配合剂结团原因有：生胶塑炼不充分，辊距过大，辊温过高，装胶容量过大，粉类配合剂中含有粗粒子或结团物，凝胶等造成。
改进的办法就是针对具体情况采取：充分塑炼，适当调小辊距，降低辊温，注意加料方法；粉剂进行烘干和筛选；混炼时切割要适当。
7．胶料中炭黑用量过多为什么会产生“稀释效应”所谓“稀释效应”就是由于在胶料配方中，炭黑的用量过多，橡胶在数量上相对地减少，导致炭黑粒子间的紧密接触，而不能在胶料中很好的分散，这即是“稀释效应”。
这样因为有许多大颗粒炭黑粒团的存在，橡胶分子无法穿透到炭黑粒团里面去，橡胶与炭黑相互作用减少，强力下降而达不到预期的补强效果。
8．炭黑的结构性对胶料的性能有什么影响炭黑是由烃类化合物经热分解而生成的。
当原料为天然气（其组分以脂肪烃为主）时，则形成碳的六元环；当原料为重油（芳香烃含量较高）时，因已含有碳的六元环，则进一步脱氢缩合形成多环式芳香族化合物，从而生成碳原子的六角形网状结构层面，这种层面3—5个重叠则成为晶子。
炭黑的球形粒子就是由几组没有一定标准定向的这种晶子所组成的无定形结晶体。
晶子周围含有不饱和的自由键，这种键使炭黑粒子彼此凝聚，形成多少不等的分支小链，此即称做炭黑的结构。
炭黑的结构因制法不同而异，一般炉法炭黑的结构高于槽法炭黑，乙炔炭黑的结构最高，此外，炭黑的结构还受原料的影响，原料的芳香烃含量高，则炭黑的结构就高，收率也高；反之，则结构低，收率亦低。
炭黑粒子直径愈小，结构也愈高。
在同一粒径范围内，结构愈高，压出愈易，而且压出品表面光滑，收缩小。
炭黑的结构可由吸油值大小来衡量，在粒径相同的情况下，吸油值大表示结构高，反之则表示结构低。
高结构的炭黑在合成胶中难于分散，但是柔软的合成胶需要模数较高的炭黑来提高它的强力，细粒子高结构炭黑能够提高胎面胶的耐磨耗性。
低结构炭黑的优点是扯断强力高，伸长率大，定伸强力低，硬度小，胶料柔软，生热也较小，但是耐磨性能比同粒度高结构炭黑差。
9．炭黑为什么会影响胶料焦烧性能炭黑的结构对胶料焦烧时间影响：结构性高焦烧时间短；炭黑的粒径越小焦烧时间越短。
炭黑粒子表面性能对焦烧影响：主要指炭黑表面含氧量，含氧量高，PH值低，呈酸性，如槽黑，焦烧时间较长。
炭黑的用量对焦烧时间影响：用量大能明显地缩短焦烧时间就是因为炭黑增多生成结合橡胶多有促进焦烧的倾向。
炭黑在不同硫化体系中对胶料门尼焦烧时间的影响各不相同。
10. 什么是一段混炼，什么是二段混炼一段混炼是把塑炼胶和各种配合剂（对于一些不易分散或用量较少的配合剂可预先制成母胶）按工艺规程要求逐一加入，即在密炼机内做母炼胶混炼，然后在压片机上加入硫磺或其它硫化剂以及一些不宜在密炼机内加入的超促进剂。
简言之，一段混炼就是不在中间停放而一次完成的混炼。
二段混炼即是先将除硫化剂和超促进剂以外的各种配合剂与生胶均匀混合，制成母胶，下片冷却，停放一定时间，然后在密炼机或开炼机上进行补充加工加入硫化剂。
11. 胶片为什么要冷却方可存放压片机切取下来的胶片温度很高，如若不立即进行冷却，很容易产生早期硫化，还会粘胶，给下工艺造成麻烦。
我厂由压片机下来，经胶片冷却装置浸隔离剂、吹干、切片，就是为此目的。
一般冷却要求是将胶片温度冷却到45℃以下，胶料停放时间不宜过长，否则会引起胶料喷霜。
12. 为什么要控制加硫磺温度在100℃以下这是因混炼胶料在加硫磺与促进剂时，如果温度超过100℃，就很容易造成胶料的早期硫化（即焦烧）。
另外，在高温下硫磺溶介在橡胶内，冷却后硫磺凝集在胶料表面，造成喷霜，而且会造成硫磺分散不匀。
13. 混炼胶片为什么要停放一定时间方可使用混炼胶胶片经冷却后存放的目的有四个：（1）使胶料恢复疲劳，松驰混炼时所受的机械应力；（2）减少胶料的收缩；（3）使配合剂在停放过程中继续扩散，促进均匀分散；（4）使橡胶与炭黑之间进一步生成结合橡胶，提高补强效果。
14. 为什么要严格执行分段加药和加压时间加药顺序和加压时间是影响混炼质量的重要因素。
分段加药可提高混炼效率，增加其均匀性，而且某些药料的投加顺序还有其特殊规定，如：液体软化剂不得与炭黑同时投加，以免结团。
因此必须严格执行分段加药。
加压时间过短橡胶与药料得不到充分磨擦捏炼，而造成混炼不匀；如加压时间过长而使混炼室温度太高，影响质量，还会降低效率。
因此，必须严格执行加压时间。
15. 装胶容量对混、塑炼胶质量有什么影响装胶容量是指密炼机实际混炼容量，它往往只占密炼机混炼室总容量的50—60%。
如果容量太大，混炼无充分空隙，不能进行充分的搅拌，造成混炼不匀；温升高，易造成胶料自硫；还会造成电机超负荷。
容量太小，转子间无足够的磨擦阻力，出现空转，同样造成混炼不均，使混炼胶的质量受到影响，同时也降低设备利用率。
16. 胶料混炼时，液体软化剂为什么要最后加胶料在混炼时，如果先加入液体软化剂，就会使生胶过分膨胀而影响胶分子和填充剂之间的机械磨擦作用，降低胶料混炼速度，同时也会造成粉剂分散不均，甚至结团。
所以混炼时液体软化剂一般都是最后加入。
17. 为什么混炼胶料放置时间长了会“自硫”混炼胶料放置期间产生“自硫”的原因主要是：（1）使用的硫化剂，促进剂太多；（2）装胶容量大，炼胶机温度过高，胶片冷却不够；（3）或过早加硫，药料分散不均造成促进剂和硫磺局部集中；（4）停放不当，即停放场所温度过高，空气不流通等。
18. 为什么密炼机混炼胶料要有一定的风压混炼时，密炼机混炼室内除有生胶及药料外，还有相当一部分空隙存在，如果压力不足，生胶和药料就得不到足够的磨擦捏炼，从而造成混炼不均；而加大压力后，胶料就会上下左右受到强大的磨擦捏炼，使生胶和配合剂很快混合均匀。
从理论上讲，压力越大越好，但因受设备等方面的限制，实际上压力不可能无限制的大，一般说来，风压以6Kg/cm2左右为好。
19. 为什么开放式炼胶机两个辊要有一定的速比开放式炼胶机设计速比的目的在于加强剪切作用，对胶料产生机械磨擦和分子链断裂，促进配合剂的分散。
另外前滚速度慢，还有利于操作，有利于安全生产。
20．密炼机为什么会产生夹铊现象密炼机夹铊的原因一般说来有三个方面：（1）设备本身有毛病，如：上顶拴漏风等，（2）风压不足，（3）操作不当，如加软化剂时不注意，往往会使上顶栓和密炼机腔壁上粘上胶料，如不及时清理，久而久之就会夹铊。
21．混炼胶片为什么会压散混炼时由于不慎，往往会压散，造成的原因很多，主要是：（1）违反工艺规程规定的加药顺序或加药过急；（2）混炼时混炼室温度过底；（3）配方中填充剂用量过大等，均有可能。
由于混炼不好，而将胶料压散。
压散后的胶料要加同胶号塑炼胶或母胶，待压合排出后，再作技术处理。
22．为什么要规定加药顺序加药顺序的目的在于提高炼胶效率，保证混炼胶料的质量。
一般说来其加药顺序为：（1）加塑炼胶软化，便于和配合剂混合。
（2）加入小药：氧化锌、硬脂酸、促进剂、防老剂等，这些都是胶料重要成份，首先加入便于它们能均匀地分散在胶料中。
（3）炭黑或其它填充剂如陶土、碳酸钙等。
（4）液体软化剂，胶料膨润使炭黑和胶易于混合。
若不按这加药顺序进行（特殊要求的配方除外），就会严重影响混炼胶料质量。
23．为什么同一种配方中有几种生胶并用随着橡胶工业原料的发展，合成橡胶品种日益增多，为了改进胶料和提高硫化胶的物理机械性能，改进胶料的加工性能，降低橡胶制品的成本，目前常在同一种配方中有几种生胶并用。
24．胶料为什么会产生可塑度过高或过低产生这种情况主要原因是塑炼胶可塑度不适当；混炼时间过长或过短；混炼温度不当；并用胶未掺合好；增塑剂多加了或少加；炭黑少加多加或品种用错等均会产生。
改进办法是适当掌握塑炼胶的可塑度，控制好混炼时间和温度，并用胶需混炼均匀，配合剂应称量准确和加强检查等。
25．混炼胶料为什么产生比重过大过小造成的原因有配合剂称量不准，漏配和错配。
炭黑，氧化锌，碳酸钙多于规定用量而生胶、油类增塑剂等少于规定用量，均会出现胶料比重超过规定的情况。
反之，结果亦相反。
另外进行胶料混炼时，粉剂飞扬过多或粘于容器壁上（如小药盒上），加料未能倒干净，均能造成胶料比重过大或过小，改进办法就是核对配合时称量有没有差错，加强操作，防止粉剂飞扬和注意胶料混炼均匀。
26．混炼胶料硬度为什么会产生过高，过低造成胶料硬度高低主要原因是配合剂称量不准确，如硫化剂、补强剂、促进剂的称量高于配方用量，造成硫化胶硬度超高；相反如橡胶、增塑剂称量多于配方规定用量或补强剂、硫化剂、促进剂的称量少于配方规定用量，也必然造成硫化胶料硬度偏低。
其改进措施和克服可塑度波动因素相同。
