下载文档原格式

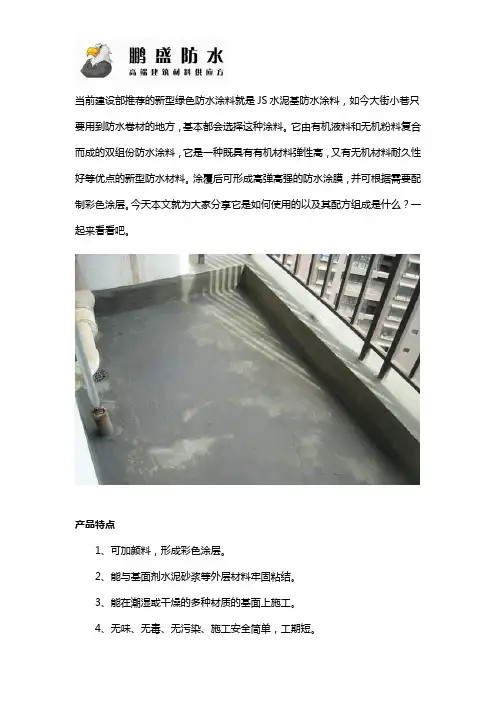

当前建设部推荐的新型绿色防水涂料就是JS水泥基防水涂料，如今大街小巷只要用到防水卷材的地方，基本都会选择这种涂料。
它由有机液料和无机粉料复合而成的双组份防水涂料，它是一种既具有有机材料弹性高，又有无机材料耐久性好等优点的新型防水材料。
涂覆后可形成高弹高强的防水涂膜，并可根据需要配制彩色涂层。
今天本文就为大家分享它是如何使用的以及其配方组成是什么？一起来看看吧。
产品特点1、可加颜料，形成彩色涂层。
2、能与基面剂水泥砂浆等外层材料牢固粘结。
3、能在潮湿或干燥的多种材质的基面上施工。
4、无味、无毒、无污染、施工安全简单，工期短。
5、涂层坚韧高强，耐水性、耐候性、耐久性优异。
6、在立面、斜面和顶面上施工不流淌。
7、耐高温可达140℃。
用途：各种新旧建筑物及构筑物（例：房屋的屋面、地下、外墙、测浴间以及隧道、桥梁、水池等）防水工程均可使用。
物理力学性能执行标准：JC/T894-2001注：（1）如产品用于地下工程，该项目可不测试。
（2）如产品用于地下防水工程，该项目必须测试。
使用方法1、基面必须平整、牢固、干净、无明水、无渗漏、不平处须先找平，渗漏处须先进行堵漏处理，阴阳角应做成圆弧角。
2、按规定比例取料，如需要加水，先加在液料中，用搅拌器边搅拌边加入。
充分搅拌均匀直至料中不含团粒（搅拌时间3分钟以上，最好不用手工搅拌）。
打底层涂料的重量的配比：液料：粉料：水=（Ⅰ）10：7：10.（Ⅱ）10：12：10.下层、中层和上层涂料的重量的配比为：液料：粉料：水=（Ⅰ）10：7：0-1.（Ⅱ）10：12：0-2.上层涂料可加颜料以形成彩色层。
在规定加水范围内，斜面、顶面或立面施工不加或少加，平面施工应多加些。
3、选择适当的工具（滚子、刷子或刮板等），依照相应工法：按打底层→下层→上层的次序逐层完成。
4、保护层或装饰层施工，须在防水层完成2天后进行。
抹砂浆时，为了方便施工，可在防水层最后一遍涂覆后，立即撒上干净的中粗砂。

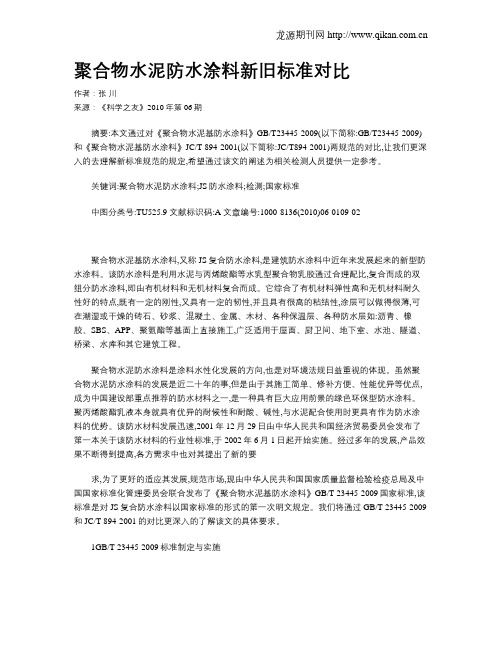

聚合物水泥防水涂料新旧标准对比作者：张川来源：《科学之友》2010年第06期摘要:本文通过对《聚合物水泥基防水涂料》GB/T23445-2009(以下简称:GB/T23445-2009)和《聚合物水泥基防水涂料》JC/T 894-2001(以下简称:JC/T894-2001)两规范的对比,让我们更深入的去理解新标准规范的规定,希望通过该文的阐述为相关检测人员提供一定参考。
关键词:聚合物水泥防水涂料;JS防水涂料;检测;国家标准中图分类号:TU525.9 文献标识码:A 文章编号:1000-8136(2010)06-0109-02聚合物水泥基防水涂料,又称JS复合防水涂料,是建筑防水涂料中近年来发展起来的新型防水涂料。
该防水涂料是利用水泥与丙烯酸酯等水乳型聚合物乳胶通过合理配比,复合而成的双组分防水涂料,即由有机材料和无机材料复合而成。
它综合了有机材料弹性高和无机材料耐久性好的特点,既有一定的刚性,又具有一定的韧性,并且具有很高的粘结性,涂层可以做得很薄,可在潮湿或干燥的砖石、砂浆、混凝土、金属、木材、各种保温层、各种防水层如:沥青、橡胶、SBS、APP、聚氨酯等基面上直接施工,广泛适用于屋面、厨卫间、地下室、水池、隧道、桥梁、水库和其它建筑工程。
聚合物水泥防水涂料是涂料水性化发展的方向,也是对环境法规日益重视的体现。
虽然聚合物水泥防水涂料的发展是近二十年的事,但是由于其施工简单、修补方便、性能优异等优点,成为中国建设部重点推荐的防水材料之一,是一种具有巨大应用前景的绿色环保型防水涂料。
聚丙烯酸酯乳液本身就具有优异的耐候性和耐酸、碱性,与水泥配合使用时更具有作为防水涂料的优势。
该防水材料发展迅速,2001年12月29日由中华人民共和国经济贸易委员会发布了第一本关于该防水材料的行业性标准,于2002年6月1日起开始实施。
经过多年的发展,产品效果不断得到提高,各方需求中也对其提出了新的要求,为了更好的适应其发展,规范市场,现由中华人民共和国国家质量监督检验检疫总局及中国国家标准化管理委员会联合发布了《聚合物水泥基防水涂料》GB/T 23445-2009国家标准,该标准是对JS复合防水涂料以国家标准的形式的第一次明文规定。

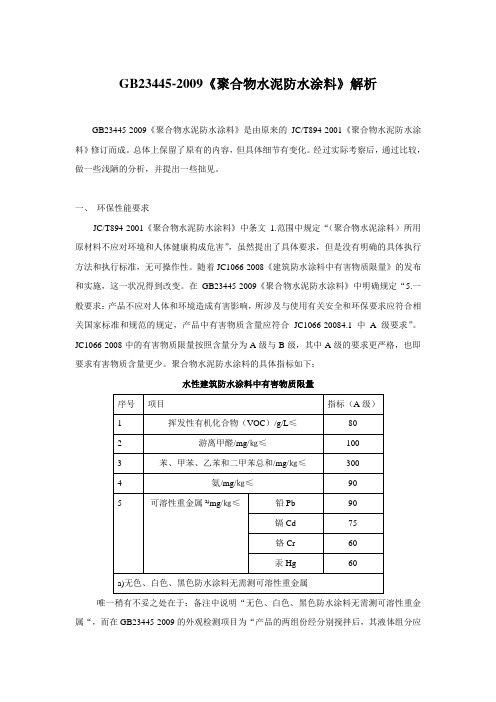

GB23445-2009《聚合物水泥防水涂料》解析GB23445-2009《聚合物水泥防水涂料》是由原来的JC/T894-2001《聚合物水泥防水涂料》修订而成。
总体上保留了原有的内容，但具体细节有变化。
经过实际考察后，通过比较，做一些浅陋的分析，并提出一些拙见。
一、环保性能要求JC/T894-2001《聚合物水泥防水涂料》中条文1.范围中规定“（聚合物水泥涂料）所用原材料不应对环境和人体健康构成危害”，虽然提出了具体要求，但是没有明确的具体执行方法和执行标准，无可操作性。
随着JC1066-2008《建筑防水涂料中有害物质限量》的发布和实施，这一状况得到改变。
在GB23445-2009《聚合物水泥防水涂料》中明确规定“5.一般要求：产品不应对人体和环境造成有害影响，所涉及与使用有关安全和环保要求应符合相关国家标准和规范的规定，产品中有害物质含量应符合JC1066-20084.1中A级要求”。
JC1066-2008中的有害物质限量按照含量分为A级与B级，其中A级的要求更严格，也即要求有害物质含量更少。
聚合物水泥防水涂料的具体指标如下：水性建筑防水涂料中有害物质限量唯一稍有不妥之处在于：备注中说明“无色、白色、黑色防水涂料无需测可溶性重金属“，而在GB23445-2009的外观检测项目为“产品的两组份经分别搅拌后，其液体组分应为无杂质，无凝胶的均匀乳液：固体组分应为无杂质，无结块的粉末”，其中丝毫没有涉及到液体或者粉末组分的颜色外观，如果没有颜色外观的判定，则无法准确地确定可溶性重金属测定是否需要，这可能会给试验上带来些许困扰。
二、分类不同：JC/T894-2001按照聚合物与水泥的比例不同分成I型和II型，其中I型以聚合物为主，主要用于非长期浸水下的建筑防水工程；II型以水泥为主，主要用于长期浸水环境下的建筑防水工程。
这种分类是基于聚合物水泥防水涂料成膜后，表现为柔性或者刚性。
物理性能中断裂延伸率是柔性的表现，主要由乳液中的聚合物所形成的大分子链提供；拉伸强度主要由水泥水化后的水泥水化物颗粒提供。

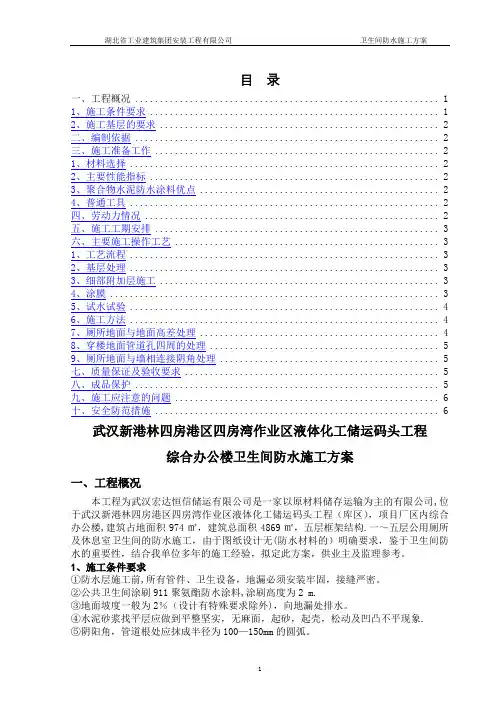

目录一、工程概况 (1)1、施工条件要求 (1)2、施工基层的要求 (2)二、编制依据 (2)三、施工准备工作 (2)1、材料选择 (2)2、主要性能指标 (2)3、聚合物水泥防水涂料优点 (2)4、普通工具 (2)四、劳动力情况 (2)五、施工工期安排 (3)六、主要施工操作工艺 (3)1、工艺流程 (3)2、基层处理 (3)3、细部附加层施工 (3)4、涂膜 (3)5、试水试验 (4)6、施工方法 (4)7、厕所地面与地面高差处理 (4)8、穿楼地面管道孔四周的处理 (5)9、厕所地面与墙相连接阴角处理 (5)七、质量保证及验收要求 (5)八、成品保护 (5)九、施工应注意的问题 (6)十、安全防范措施 (6)武汉新港林四房港区四房湾作业区液体化工储运码头工程综合办公楼卫生间防水施工方案一、工程概况本工程为武汉宏达恒信储运有限公司是一家以原材料储存运输为主的有限公司,位于武汉新港林四房港区四房湾作业区液体化工储运码头工程（库区），项目厂区内综合办公楼,建筑占地面积974㎡，建筑总面积4869㎡，五层框架结构.一～五层公用厕所及休息室卫生间的防水施工，由于图纸设计无(防水材料的）明确要求，鉴于卫生间防水的重要性，结合我单位多年的施工经验，拟定此方案，供业主及监理参考。
1、施工条件要求①防水层施工前,所有管件、卫生设备，地漏必须安装牢固，接缝严密。
②公共卫生间涂刷911聚氨酯防水涂料,涂刷高度为2 m.③地面坡度一般为2％（设计有特殊要求除外)，向地漏处排水。
④水泥砂浆找平层应做到平整坚实，无麻面，起砂，起壳，松动及凹凸不平现象.⑤阴阳角，管道根处应抹成半径为100—150mm的圆弧。
⑥基层应干净、干燥,含水率不大于9％（能在潮湿基面上固化的防水涂料除外）.⑦自然光线较差的卫生间，应准备足够的照明，通风较差时，应增设通风设备。
2、施工基层的要求基面的质量是保证防水工程的关键之一,它直接影响到防水质量好坏。

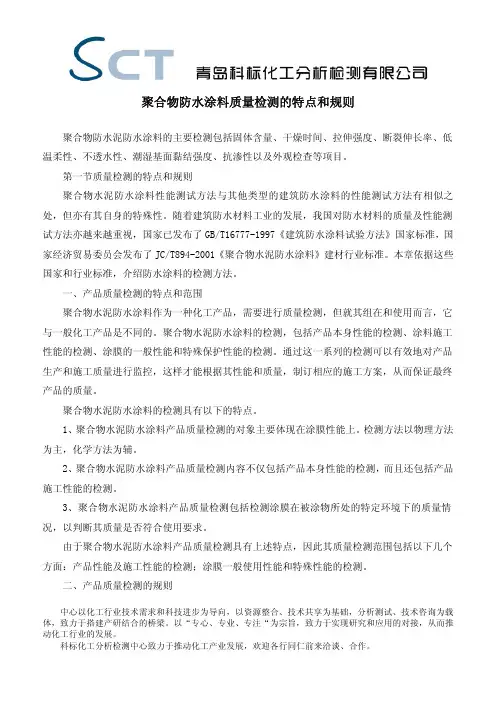

聚合物防水涂料质量检测的特点和规则聚合物防水泥防水涂料的主要检测包括固体含量、干燥时间、拉伸强度、断裂伸长率、低温柔性、不透水性、潮湿基面黏结强度、抗渗性以及外观检查等项目。
第一节质量检测的特点和规则聚合物水泥防水涂料性能测试方法与其他类型的建筑防水涂料的性能测试方法有相似之处，但亦有其自身的特殊性。
随着建筑防水材料工业的发展，我国对防水材料的质量及性能测试方法亦越来越重视，国家已发布了GB/T16777-1997《建筑防水涂料试验方法》国家标准，国家经济贸易委员会发布了JC/T894-2001《聚合物水泥防水涂料》建材行业标准。
本章依据这些国家和行业标准，介绍防水涂料的检测方法。
一、产品质量检测的特点和范围聚合物水泥防水涂料作为一种化工产品，需要进行质量检测，但就其组在和使用而言，它与一般化工产品是不同的。
聚合物水泥防水涂料的检测，包括产品本身性能的检测、涂料施工性能的检测、涂膜的一般性能和特殊保护性能的检测。
通过这一系列的检测可以有效地对产品生产和施工质量进行监控，这样才能根据其性能和质量，制订相应的施工方案，从而保证最终产品的质量。
聚合物水泥防水涂料的检测具有以下的特点。
1、聚合物水泥防水涂料产品质量检测的对象主要体现在涂膜性能上。
检测方法以物理方法为主，化学方法为辅。
2、聚合物水泥防水涂料产品质量检测内容不仅包括产品本身性能的检测，而且还包括产品施工性能的检测。
3、聚合物水泥防水涂料产品质量检测包括检测涂膜在被涂物所处的特定环境下的质量情况，以判断其质量是否符合使用要求。
由于聚合物水泥防水涂料产品质量检测具有上述特点，因此其质量检测范围包括以下几个方面：产品性能及施工性能的检测；涂膜一般使用性能和特殊性能的检测。
二、产品质量检测的规则中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。
以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
地下室外墙JS防水涂料施工工艺施工部位：人防地下室外墙防水施工材料：主材：东方雨虹环保型jsa-101聚合物水泥防水涂料检测依据：jc/t894-2001辅材：缓凝型防腐王刚性防水砂浆、水泥基为扩散结晶型防水涂料施工步骤：1、基面预处理一、基面预处理1、基面必须清洁完整稳固，无杂物以免降低或阻碍防水材料与基面的粘结。
2、所有穿墙拉杆必须切除术至根部，用水泥砂浆加固完备。
3、所有穿墙管线必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。
4、存有孔洞、蜂窝、碎裂、渗水等瑕疵的基面，须缓凝型防腐王刚性防水砂浆展开加固。
5、不允许有露筋现象。
6、处置不好的基面维持干燥但不积水。
二、地下室防水层施工1、按基面处置方法处置不好基面。
2、用刷子或滚筒进行防水涂料的施工。
3、第一层防水层干活后（约2-4小时，具体内容视施工时温/湿度而的定）以相互横向方向刷上第二层。
4、根据设计要求，1.5mm厚js防水涂料。
按四层施工法施工：底涂、下层、中层、面涂。
防水涂料应涂刷均匀，无积洼。
因地下室剪力墙未做抹灰层，表面较为粗糙，防水材料用量相应增加，按北京东方雨虹公司的jsa-101涂料，理论标准用量为0.84kg/m2/层，厚度为0.4mm。
根据现状，经测试，第一涂、第二涂均为1.2kg/m2，第三涂为1.1kg/m2，第四涂为1.0kg/m2。
平均每涂材料用量为1.125kg/m2。
每平方米jsa-101涂料用量为4.5kg。
涂膜总厚度为1.3~1.8mm。
5、顺利完成后的东方雨虹jsa-101柔性防水层，通常保洁4-5天。
6、雨虹jsa-101柔性防水完毕后，须做一层保护层。
（泡沫板也可，水泥砂浆也可）。
7、施工砂浆保护层时，特别注意维护不好jsa-101柔性防尘涂膜，严禁损坏。
三、节点防水处理1、钢筋混凝土结构表面裂缝处置：先用水泥渗透型涂刷1-2遍，再用jsa-101柔性防水涂料涂刷两遍加固。
2、工缝处置：先清理施工缝，用水泥渗透结晶型顺施工缝涂刷1-2遍，再用jsa-101柔性防水涂料涂刷一遍加固后再加贴无仿布。
二、执行标准：1、GB50207-2002《屋面工程质量验收规范》2、GB50345-2004《屋面工程技术规范》3、JC/T894-2001《聚合物水泥防水涂料》4、设计或甲方要求三、高分子聚合物防水涂料施工方法：1.施工用具准备：a.清理基层工具：铲刀、凿子、锤子、钢丝刷、扫帚、抹布；b.称料配料工具：水桶、秤、搅拌器。
c.涂抹涂料工具：刮板、刷子、滚桶。
2.基层处理：基层必须平整；表面须牢固、干净、无明水、无渗漏。
阴阳角处应做成圆弧角。
3.配料：根据施工操作要求，如不便施工可适量加水。
加水方法先在料中加水后，再用搅拌器边搅拌边缓缓加入粉料，充分搅拌直至料中不含团粉（搅拌时间不少于5分钟）。
打底层涂料的重量比为：液料：粉料：水=10：15：10，底涂完工干燥后再涂刮防水层，其重量比为：液料：粉料：水：10：12：适量；加水量应在规定的范围内，在斜面、顶面或立面上施工，为了能挂住足够的料应不加或少加水；平面为涂膜平整可以适当多增加些水。
4.涂覆：用滚筒及刮板涂覆，按照底层—中层—面层的次序逐层完成，各层之间的时间间隔以前一层涂膜干固不粘手为准，确保达到要求厚度。
涂覆时应注意以下事项：a.若液料有沉淀应随时搅拌均匀；b.涂覆应尽量均匀，不能有局部沉积，不能过厚或过薄，涂料与基层之间不留有汽泡，粘结严实。
c.每层涂覆必须按照规定用量取料。
d.每层涂膜之间应呈垂直方向涂刷。
5.清洗：在施工间隙或施工结束时，应尽快用清水清洗所有粘有涂料的工具和工作服。
否则，等涂料干涸后很难洗净。
6.工序穿插施工：防水层施工完毕固化后，24小时后可进行下一道工序施工。
质量保证措施1.严格按有关标准进行施工。
2.材料进入现场前必须拥有全套的相关质量保证资料，所有材料到达施工现场，及时邀请监理的公司、业主单位现场抽检，送检合格方可使用。
3.严格按照施工工序进行施工，工程完工后先由公司自检，然后再报监理、业主单位、主体施工单位共同验收，并做好记录。

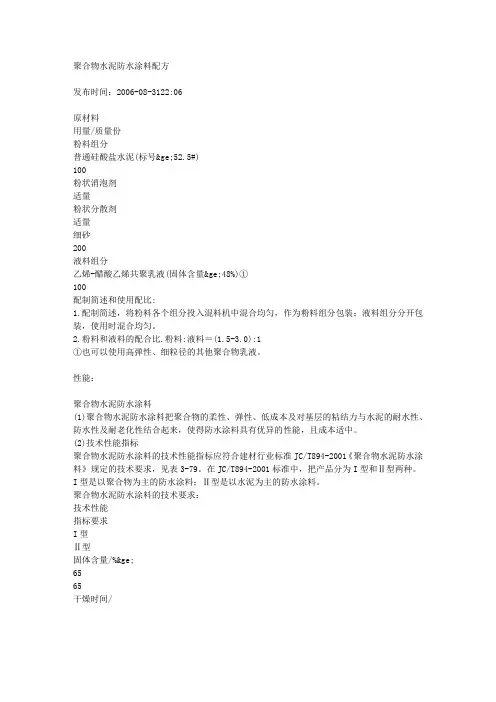

聚合物水泥防水涂料配方发布时间：2006-08-3122:06原材料用量/质量份粉料组分普通硅酸盐水泥(标号≥52.5#)100粉状消泡剂适量粉状分散剂适量细砂200液料组分乙烯-醋酸乙烯共聚乳液(固体含量≥48%)①100配制简述和使用配比:1.配制简述，将粉料各个组分投入混料机中混合均匀，作为粉料组分包装；液料组分分开包装，使用时混合均匀。
2.粉料和液料的配合比.粉料:液料＝(1.5-3.0):1①也可以使用高弹性、细粒径的其他聚合物乳液。
性能：聚合物水泥防水涂料(1)聚合物水泥防水涂料把聚合物的柔性、弹性、低成本及对基层的粘结力与水泥的耐水性、防水性及耐老化性结合起来，使得防水涂料具有优异的性能，且成本适中。
(2)技术性能指标聚合物水泥防水涂料的技术性能指标应符合建材行业标准JC/T894-2001《聚合物水泥防水涂料》规定的技术要求，见表3-79。
在JC/T894-2001标准中，把产品分为I型和Ⅱ型两种。
I型是以聚合物为主的防水涂料；Ⅱ型是以水泥为主的防水涂料。
聚合物水泥防水涂料的技术要求：技术性能指标要求I型Ⅱ型固体含量/%≥6565干燥时间/表干时间≤44实干时间≤88拉伸强度无处理/MPa≥1.21.8加热处理后保持率/%≥8080碱处理后保持率/%≥7080紫外线处理后保持率/%≥8080①断裂伸长率无处理/%≥20080加热处理/%≥150碱处理/%≥14065紫外线处理/%≥15065低温柔性(φ10mm棒)-10℃无裂纹不透水性(0.3MPa，30min) 不透水不透水①潮湿基面粘结强度/MPa≥0.51.0抗渗性②(背水面)/MPa≥0.6①如产品用于地下工程，该项目可以不测试。
