烟气超低排放CEMS技术方案书一、技术原理1.烟气取样系统：烟气取样系统用于从燃烧设备的烟道中取样。
为了获得准确的取样结果，需要根据实际情况选择合适的取样点和取样方法，并确保取样过程中不存在漏气和混样现象。
2.气体分析仪器：气体分析仪器用于对烟气中的污染物进行连续监测和分析。
该仪器包括测量模块、控制模块和数据处理模块等部分。
通过这些仪器，可以对烟气中的多种污染物进行准确、可靠的测量。
3.数据采集与处理系统：数据采集与处理系统用于对气体分析仪器采集到的数据进行处理和分析。
该系统可以对数据进行实时显示、存储和分析，同时还可以生成相应的监测报告。
4.控制系统：控制系统根据烟气排放的实时数据进行控制操作，以确保烟气排放符合国家排放标准。
该系统可以根据需要自动调整燃烧设备的工作参数，以达到超低排放的目标。
二、技术特点1.精确度高：通过精密的气体分析仪器和先进的数据采集与处理系统，可以对烟气中的污染物进行高精度的连续监测和分析。
2.实时性强：监测设备可以实时采集和处理烟气的数据，以便及时发现和解决排放异常情况，保证燃烧设备的正常运行。
3.可靠性高：监测装置和仪器具有良好的稳定性和可靠性，能够在各种恶劣的工况环境下正常运行，保证监测结果的准确性和可靠性。
4.数据分析功能强大：数据采集与处理系统具有强大的数据处理和分析能力，可以对监测数据进行多种统计和分析，帮助用户全面了解烟气排放情况。
三、技术应用同时，该技术还可以广泛应用于环境监测和治理领域。
通过对烟气排放的连续监测和分析，可以为环境治理提供准确、可靠的数据支持，帮助政府和企事业单位制定科学的环境保护政策和措施。
综上所述，烟气超低排放CEMS技术方案是一种有效的烟气排放监测技术，具有高精度、实时性强、可靠性高和数据分析功能强大的特点。
该技术可以广泛应用于各个行业的燃烧设备中，实现烟气的超低排放。
同时，它还可以为环境监测和治理提供重要的技术支持。
关于超低排放CEMS监测的存在的问题和解决的⽅案关于超低排放CEMS监测的存在的问题和解决的⽅案关于超低排放CEMS监测的存在的问题和解决的⽅案在脱硫脱硝出⼝特别是湿式除尘后，SO2和NOX的测量优先采⽤紫外荧光法和化学发光法技术;若采⽤直抽法⾮分散紫外吸收/差分法分析仪时，应同时配备除⽔性能更优越的膜渗透烟⽓预处理技术（美国博纯预处理）。
1、低浓度排放SO2监测的难度：1.1烟⽓预处理系统对SO2的吸收传统直抽法系统中，包含冷凝器、蠕动泵、加热管线等。
其中冷凝器部分对于SO2的吸收占到10%-20%以上。
即按照15mg/m3浓度的SO2，经过冷凝器，SO2的损失在3-6mg。
⽬前⼀些地⽅环保厅已经要求，在超低排放项⽬中预处理系统对于SO2的吸收需要低于8%。
所以这将可能成为以后众多环保验收的要求。
解决办法：1、采⽤naflon管除⽔(美国博纯预处理)，优点，能够很好的避免对SO2的吸收。
缺点，价格贵，是耗材，需要定期更换。
①预处理⼲燥装置功能：处理最⼤流速6升每分钟、湿度超过50%、液滴与微粒⼩于0.1 微⽶的复杂⽓体，去除其中所含酸雾或氨⽓，完成样⽓的净化、除尘、除湿，将符合分析仪器要求的超净、恒温、流量稳定的样⽓，源源不断送⼊分析仪器，从⽽确保了CEMS分析仪器的分析准确性和长期可靠性。
②预处理⼲燥装置包括：1)凝聚微粒过滤器（过滤精度0.1微⽶）2)膜渗透⼲燥除湿系统（带⼲燥加热单元）3)⽓体吹扫及⼲燥单元（压缩空⽓预处理系统）4)过滤器废液喷射排净装置5)烟⽓露点指⽰及报警装置6)柜内PLC控制系统7)烟⽓除氨器AS2008)远传操作⾯板9)⾼温取样探头2、采⽤稀释法。
优点，⽆需冷凝器，⽆需除⽔，解决了对SO2的吸收，同时系统简单，维护量少，可长期使⽤⽆需更换。
1.2传统⾮分散红外分析仪量程的影响传统的⾮分散红外分析仪最⼩量程为0-100PPm，接近300mg/m3.⽽精度为满量程的2%。
烟气超低排放连续监测系统（CEMS）在包钢燃气锅炉烟气排放中的应用为响应国家节能减排政策，包钢动供总厂对燃气锅炉进行改造并新增污染源自动监测设备对烟气进行超低排放连续监测。
所选用CEMS采用加热抽取式等速采样方式，通过前散射法和非分散红外吸收法对超低排放机组排口的烟尘颗粒物和气态污染物的排放浓度进行连续实时监测。
标签：烟气排放连续监测CEMS 颗粒物气态污染物浓度1 术语和定义烟气排放连续监测continuous emission monitoring CEM对固定污染源排放的颗粒物和（或）气态污染物的排放浓度和排放量进行连续、实时的自动监测，简称CEM烟气排放连续监测系统continuous emission monitoring system CEMS连续监测固定污染源颗粒物和（或）气态污染物排放浓度和排放量所需要的全部设备，简称CEMS。
2系统概述为加快推动能源生产和消费革命，进一步提升煤电高效清洁发展水平，国家发改委、国家环保部、国家能源局三部委联合制定了《煤电节能减排升级与改造行动计划（2014—2020年）》。
计划中规定，到2020年，现役燃煤发电机组改造后大气污染物排放浓度基本达到燃气轮机组排放限值，即在基准氧含量6%条件下，烟尘、二氧化硫、氮氧化物排放浓度分别不高于10、35、50毫克/立方米。
针对这一政策，包钢动供总厂对现有燃气锅炉采取相应的脱硫除尘改造等措施，以提高脱硫除尘效率，实现超低排放要求，并且新增污染源自动监测设备对烟气排放进行监测。
由于超低排放烟气湿度大、污染物浓度低，从而给烟气排放监测设备提出了更高的要求，传统CEMS难以满足超低排放烟气的准确测量，本次采用烟气超低排放连续监测系统进行监测，监测参数包括：颗粒物、二氧化硫、氮氧化物，含氧量、温度、压力、流量、湿度。
该CEMS系统采用加热抽取式等速采样方式，通过前散射法和非分散红外吸收法对超低排放机组排口的烟尘颗粒物、二氧化硫、氮氧化物排放浓度进行连续实时监测。
关于超低排放CEMS监测的存在的问题和解决的方案关于超低排放CEMS监测的存在的问题和解决的方案在脱硫脱硝出口特别是湿式除尘后，SO2和NOX的测量优先采用紫外荧光法和化学发光法技术;若采用直抽法非分散紫外吸收/差分法分析仪时，应同时配备除水性能更优越的膜渗透烟气预处理技术（美国博纯预处理）。
1、低浓度排放SO2监测的难度：1.1烟气预处理系统对SO2的吸收传统直抽法系统中，包含冷凝器、蠕动泵、加热管线等。
其中冷凝器部分对于SO2的吸收占到10%-20%以上。
即按照15mg/m3浓度的SO2，经过冷凝器，SO2的损失在3-6mg。
目前一些地方环保厅已经要求，在超低排放项目中预处理系统对于SO2的吸收需要低于8%。
所以这将可能成为以后众多环保验收的要求。
解决办法：1、采用naflon管除水(美国博纯预处理)，优点，能够很好的避免对SO2的吸收。
缺点，价格贵，是耗材，需要定期更换。
①预处理干燥装置功能：处理最大流速6升每分钟、湿度超过50%、液滴与微粒小于0.1 微米的复杂气体，去除其中所含酸雾或氨气，完成样气的净化、除尘、除湿，将符合分析仪器要求的超净、恒温、流量稳定的样气，源源不断送入分析仪器，从而确保了CEMS分析仪器的分析准确性和长期可靠性。
②预处理干燥装置包括：1)凝聚微粒过滤器（过滤精度0.1微米）2)膜渗透干燥除湿系统（带干燥加热单元）3)气体吹扫及干燥单元（压缩空气预处理系统）4)过滤器废液喷射排净装置5)烟气露点指示及报警装置6)柜内PLC控制系统7)烟气除氨器AS2008)远传操作面板9)高温取样探头2、采用稀释法。
优点，无需冷凝器，无需除水，解决了对SO2的吸收，同时系统简单，维护量少，可长期使用无需更换。
1.2传统非分散红外分析仪量程的影响传统的非分散红外分析仪最小量程为0-100PPm，接近300mg/m3.而精度为满量程的2%。
所以系统误差在6mg/m3左右。
如果对于未来15mg/m3 左右的SO2排放。
一、稀释法气态污染物监测1、监测项目主要监测指标：SO2、NO X、O22、简介稀释系统采用独特的现场样品预处理的气体采集方式。
在采样探头顶部，通过一个音速小孔进行采样,并用干燥的仪表空气在探头内部进行稀释。
样品气进入分析仪之前不需要除湿处理，因为样品气经过稀释后（稀释比通常选择在100：1至250：1之间），有效地降低了样品的露点温度，使之低于安装地的环境最低温度，从而避免了样品气在环境温度下产生的结露现象；另一方面，样品气虽然经过稀释，但仍为带湿气体，测量过程是典型的湿法测量。
由于稀释探头采样不需要除湿设备，因而无需增加购置除湿设备的成本及其维护费用，除湿设备的损坏会导致湿度增加使样气结露并腐蚀而导致分析仪器故障。
稀释法可以彻底避免样品气在采样管线中冷凝结水，这样就无需加热气体传输管线并可避免许多与其他采样技术伴随而来的麻烦。
这种测定方法是美国EPA优选的带湿计算方法，不仅避免了除湿过程中产生的SO2和NO X损失，而且彻底消除了直接采样法经常发生的由于水份没有从样品中彻底消除而带来的腐蚀影响。
稀释法提供带湿样品气测量数值和带湿烟气流量值，因而不再需要为数据修正提供额外的湿度计。
1稀释法的特点：●稀释系统大大提高了系统的可靠率，降低了系统运营和维护成本●根据美国的调查，稀释系统的平均运营成本只有直接采样系统的1/3 到1/2●连续测量SO2浓度，SO2排放量、NOx浓度，NOx排放量及烟气浓度等参数●采用探头内瞬间稀释技术，彻底消除冷凝水影响，无需跟踪加热采样管线●稀释后烟气含水量被降低到露点以下，采样管无需加热或保温●彻底避免因为结露而对仪器产生的可能损坏●稀释技术解决了烟气含尘量高而引有的堵塞问题●烟气采样流速只是直接采样系统的五十分之一到百分之一，相应烟气中含尘量也只是五十分之一到百分之一●采用从采样探头开始的全系统动态校准●美国环保局规定的校准方法，不仅针对稀释系统，同样针对直接采样系统●保证系统的准确性，而非仪器的准确性。

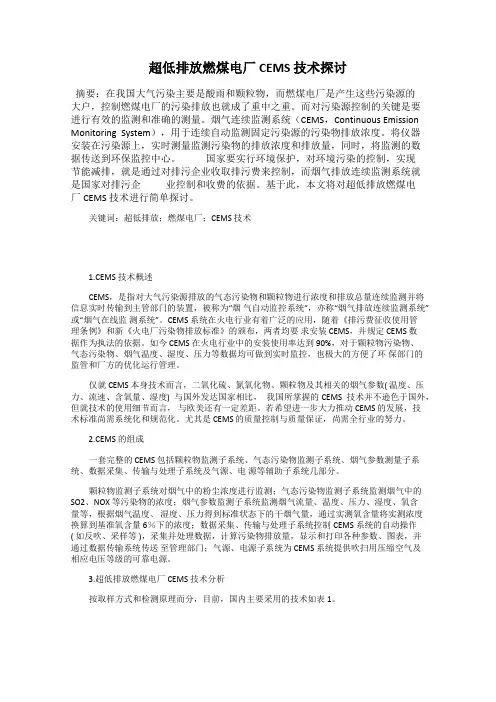

超低排放燃煤电厂 CEMS 技术探讨摘要：在我国大气污染主要是酸雨和颗粒物，而燃煤电厂是产生这些污染源的大户，控制燃煤电厂的污染排放也就成了重中之重。
而对污染源控制的关键是要进行有效的监测和准确的测量。
烟气连续监测系统（CEMS，Continuous Emission Monitoring System），用于连续自动监测固定污染源的污染物排放浓度。
将仪器安装在污染源上，实时测量监测污染物的排放浓度和排放量，同时，将监测的数据传送到环保监控中心。
国家要实行环境保护，对环境污染的控制，实现节能减排，就是通过对排污企业收取排污费来控制，而烟气排放连续监测系统就是国家对排污企业控制和收费的依据。
基于此，本文将对超低排放燃煤电厂CEMS 技术进行简单探讨。
关键词：超低排放；燃煤电厂；CEMS 技术1.CEMS 技术概述CEMS，是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置，被称为“烟气自动监控系统”，亦称“烟气排放连续监测系统”或“烟气在线监测系统”。
CEMS 系统在火电行业有着广泛的应用，随着《排污费征收使用管理条例》和新《火电厂污染物排放标准》的颁布，两者均要求安装 CEMS，并规定 CEMS 数据作为执法的依据。
如今 CEMS 在火电行业中的安装使用率达到 90%，对于颗粒物污染物、气态污染物、烟气温度、湿度、压力等数据均可做到实时监控，也极大的方便了环保部门的监管和厂方的优化运行管理。
仅就 CEMS 本身技术而言，二氧化硫、氮氧化物、颗粒物及其相关的烟气参数( 温度、压力、流速、含氧量、湿度) 与国外发达国家相比，我国所掌握的CEMS 技术并不逊色于国外，但就技术的使用细节而言，与欧美还有一定差距。
若希望进一步大力推动 CEMS 的发展，技术标准尚需系统化和规范化。
尤其是 CEMS 的质量控制与质量保证，尚需全行业的努力。
2.CEMS 的组成一套完整的 CEMS 包括颗粒物监测子系统、气态污染物监测子系统、烟气参数测量子系统、数据采集、传输与处理子系统及气源、电源等辅助子系统几部分。

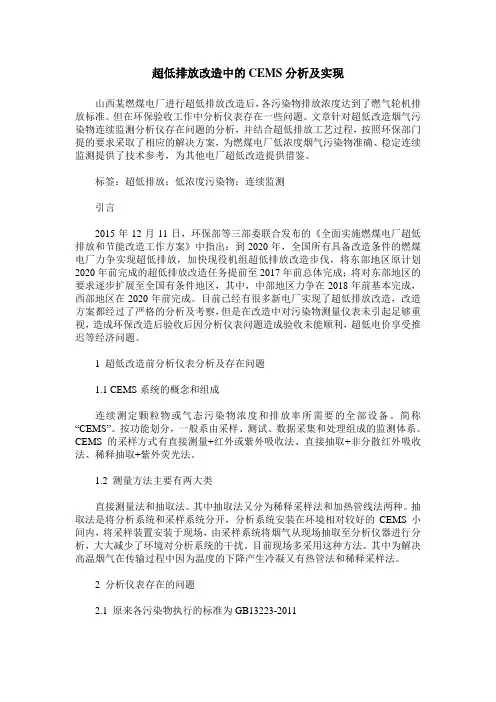

超低排放改造中的CEMS分析及实现山西某燃煤电厂进行超低排放改造后，各污染物排放浓度达到了燃气轮机排放标准。
但在环保验收工作中分析仪表存在一些问题。
文章针对超低改造烟气污染物连续监测分析仪存在问题的分析，并结合超低排放工艺过程，按照环保部门提的要求采取了相应的解决方案，为燃煤电厂低浓度烟气污染物准确、稳定连续监测提供了技术参考，为其他电厂超低改造提供借鉴。
标签：超低排放；低浓度污染物；连续监测引言2015年12月11日，环保部等三部委联合发布的《全面实施燃煤电厂超低排放和节能改造工作方案》中指出：到2020年，全国所有具备改造条件的燃煤电厂力争实现超低排放，加快现役机组超低排放改造步伐，将东部地区原计划2020年前完成的超低排放改造任务提前至2017年前总体完成；将对东部地区的要求逐步扩展至全国有条件地区，其中，中部地区力争在2018年前基本完成，西部地区在2020年前完成。
目前已经有很多新电厂实现了超低排放改造，改造方案都经过了严格的分析及考察，但是在改造中对污染物测量仪表未引起足够重视，造成环保改造后验收后因分析仪表问题造成验收未能顺利，超低电价享受推迟等经济问题。
1 超低改造前分析仪表分析及存在问题1.1 CEMS系统的概念和组成连续测定颗粒物或气态污染物浓度和排放率所需要的全部设备。
简称“CEMS”。
按功能划分，一般系由采样、测试、数据采集和处理组成的监测体系。
CEMS的采样方式有直接测量+红外或紫外吸收法、直接抽取+非分散红外吸收法、稀释抽取+紫外荧光法。
1.2 测量方法主要有两大类直接测量法和抽取法。
其中抽取法又分为稀释采样法和加热管线法两种。
抽取法是将分析系统和采样系统分开，分析系统安装在环境相对较好的CEMS小间内，将采样装置安装于现场，由采样系统将烟气从现场抽取至分析仪器进行分析，大大减少了环境对分析系统的干扰。
目前现场多采用这种方法。
其中为解决高温烟气在传输过程中因为温度的下降产生冷凝又有热管法和稀释采样法。
