通信原理--实验一2

通信原理实验实验报告通信原理实验实验报告一、引言通信原理是现代通信技术的基础，而通信原理实验则是学习和理解通信原理的重要途径之一。

本次实验旨在通过实际操作和数据分析，加深对通信原理的理解，并掌握相关实验技能。

二、实验目的本次实验的主要目的是通过实验验证通信原理中的一些基本概念和理论，包括调制、解调、信道传输特性等。

同时，通过实验数据的分析，探究不同参数对通信系统性能的影响。

三、实验原理1. 调制与解调调制是将要传输的信息信号转换成适合传输的调制信号的过程，解调则是将接收到的调制信号恢复成原始信息信号的过程。

常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

2. 信道传输特性信道传输特性是指信号在传输过程中受到的各种干扰和衰减的影响。

常见的信道传输特性包括衰减、失真、噪声等。

在通信系统设计中，需要考虑信道传输特性对信号质量的影响，并采取相应的措施进行补偿或抑制。

四、实验步骤1. 实验一：调制与解调在实验一中，我们选择了幅度调制（AM）作为调制方式。

首先，通过信号发生器产生一个正弦波作为基带信号，然后将其调制到无线电频率范围。

接下来，通过解调器将接收到的信号解调，并与原始信号进行比较分析。

2. 实验二：信道传输特性在实验二中，我们通过建立一个简单的传输系统来研究信道传输特性。

首先，我们将信号源连接到信道输入端，然后通过信道模拟器模拟信道的衰减、失真和噪声等特性。

最后，我们使用示波器观察信号在传输过程中的变化，并记录相关数据。

五、实验结果与分析1. 实验一：调制与解调通过实验一的数据分析，我们可以得出调制信号与原始信号的关系，并进一步了解幅度调制的特点。

同时，我们还可以观察到解调过程中的信号失真情况，并对解调算法进行改进。

2. 实验二：信道传输特性实验二的数据分析主要包括信号衰减、失真和噪声等方面。

通过观察示波器上的波形变化，我们可以了解信号在传输过程中的衰减程度，以及失真和噪声对信号质量的影响。

通信实验指导书电气信息工程学院实验一 AM调制与解调实验 (1)实验二FM调制与解调实验 (5)实验三ASK调制与解调实验 (8)实验四FSK调制与解调实验 (11)实验五时分复用数字基带传输 (14)实验六光纤传输实验 (19)实验七模拟锁相环与载波同步 (27)实验八数字锁相环与位同步 (32)实验一 AM调制与解调实验一、实验目的理解AM调制方法与解调方法。

二、实验原理本实验中AM调制方法：原始调制信号为1.5V直流+ 1KHZ正弦交流信号，载波为20KHZ E弦交流信号，两者通过相乘器实现调制过程。

本实验中AM解调方法：非相干解调（包络检波法）。

三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。

四、实验步骤1.熟悉实验所需部件。

2.按下图接线。

MODULATION BOARDDEMODULATION BOARDSetting values on theMODULATION BOARD:J T f - 20 kHz f 二 1 kH2 U M3. 用示波器（或计算机）分别测出上图所示的几个点的波形,各图中。

4. 结合上述实验结果深入理解AM 调制方法与解调方法。

ZZtdl It HzUDCV-% Ui巧LO =Q UCEW cHU QUI T ! I 1 沁 3.2.u = 2 V0 - 1 VU - 1.5 V并绘制于下面□l Nil【J】1 [ns]实验一参考结果实验二FM调制与解调实验、实验目的理解FM调制方法与解调方法。

二、实验原理本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F （电压/频率转换，即VCO压控振荡器）实现调制过程。

本实验中FM解调方法：鉴频法（电容鉴频+包络检波+低通滤波）、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）四、实验步骤1.熟悉实验所需部件2.按下图接线。

Setting values on the MODULATION BOARD:U lM f = 2 kHz u = 0.5 V3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。

通信原理实验报告引言：通信原理是现代通信技术的基础，通过实验可以更深入地理解通信原理的各个方面。

本次实验主要涉及到调制解调和频谱分析。

调制解调是将原始信号转换成适合传输的信号形式，频谱分析则是对信号的频域特性进行研究。

通过这些实验，我们可以进一步了解调制解调原理、频谱分析技术以及其在通信领域中的应用。

实验一：调制解调实验调制解调是将信息信号转换为适合传输的信号形式的过程。

在实验中，我们使用了模拟调制技术。

首先，我们通过声卡输入一个带通信号，并将其调制成调幅信号。

接着，通过示波器观察和记录调制信号的波形，并利用解调器将其还原为原始信号。

实验二：频谱分析实验频谱分析是对信号在频域上的特性进行研究。

在实验中，我们使用了频谱分析仪来观察信号的频谱分布情况。

首先，我们输入一个具有特定频率和幅度的正弦信号，并使用频谱分析仪来观察其频谱。

然后，我们改变信号的频率和幅度，继续观察和记录频谱的变化情况。

实验三：应用实验在实际通信中，调制解调和频谱分析技术有着广泛的应用。

通过实验三，我们可以了解到这些技术在通信领域中的具体应用。

例如，我们可以模拟调制解调技术在调制解调器中的应用，观察和分析不同调制方式下的信号特性。

同样，我们可以使用频谱分析仪来研究和理解不同信号在传输过程中的频谱分布。

这些实验将帮助我们更好地理解通信系统中的调制解调和频谱分析技术，从而为实际应用提供支持。

结论：通过本次实验，我们对通信原理中的调制解调和频谱分析技术有了更深入的了解。

调制解调是将信息信号转换为适合传输的信号形式，而频谱分析则是对信号的频域特性进行研究。

这些技术在通信领域中有着广泛的应用，对于实际通信系统的设计和优化非常重要。

通过实验的学习和实践，我们能够更好地掌握调制解调和频谱分析的原理和应用，从而提高我们在通信领域中的能力和技术水平。

总结：通过本次实验，我们对通信原理中的调制解调和频谱分析技术进行了学习和实践。

通过实验的过程，我们深入了解了这些技术的原理和应用，并通过观察和记录不同信号的波形和频谱特征，加深了我们对通信原理的理解。

通信原理实验报告实验一抽样定理实验二 CVSD编译码系统实验实验一抽样定理一、实验目的所谓抽样。

就是对时间连续的信号隔一定的时间间隔T 抽取一个瞬时幅度值（样值），即x(t)*s(t)=x(t)s(t)。

在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。

抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原信号。

这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。

二、功能模块介绍1.DDS 信号源：位于实验箱的左侧（1）它可以提供正弦波、三角波等信号，通过连接P03 测试点至PAM 脉冲调幅模块的32P010 作为脉冲幅度调制器的调制信号x(t)。

抽样脉冲信号则是通过P09 测试点连至PAM 脉冲调幅模块。

（2）按下复合式按键旋钮SS01，可切换不同的信号输出状态，例如D04D03D02D01=0010对应的是输出正弦波，每种LED 状态对应一种信号输出，具体实验板上可见。

（3）旋转复合式按键旋钮SS01，可步进式调节输出信号的频率，顺时针旋转频率每步增加100Hz,逆时针减小100Hz。

（4）调节调幅旋钮W01，可改变P03 输出的各种信号幅度。

2.抽样脉冲形成电路模块它提供有限高度，不同宽度和频率的抽样脉冲序列，可通过P09 测试点连线送到PAM 脉冲调幅模块32P02，作为脉冲幅度调制器的抽样脉冲s(t)。

P09 测试点可用于抽样脉冲的连接和测量。

该模块提供的抽样脉冲频率可通过旋转SS01 进行调节，占空比为50%。

3.PAM 脉冲调幅模块它采用模拟开关CD4066 实现脉冲幅度调制。

抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出。

实验2 数字频带传输系统实验一、实验目的掌握数字频带传输系统调制解调的仿真过程 掌握数字频带传输系统误码率仿真分析方法二、实验原理数字频带信号通常也称为数字调制信号，其信号频谱通常是带通型的，适合于在带通型信道中传输。

数字调制是将基带数字信号变换成适合带通型信道传输的一种信号处理方式，正如模拟通信一样，可以通过对基带信号的频谱搬移来适应信道特性，也可以采用频率调制、相位调制的方式来达到同样的目的。

1.调制过程 1）2ASK如果将二进制码元“0”对应信号0，“1”对应信号tf A c π2cos ，则2ASK 信号可以写成如下表达式：()()cos2T n s c n s t a g t nT A f tπ⎧⎫=-⎨⎬⎩⎭∑{}1,0∈n a ，()⎩⎨⎧≤≤=其他 0T t 01s t g 。

可以看到，上式是数字基带信号()()∑-=ns n nT t g a t m 经过DSB 调制后形成的信号。

其调制框图如图1所示：图1 2ASK 信号调制框图2ASK 信号的功率谱密度为：()()()][42c m c m s f f P f f P A f P ++-=2）2FSK将二进制码元“0”对应载波t f A 12cos π，“1”对应载波t f A 22cos π，则形成2FSK 信号，可以写成如下表达式：()()()()()12cos 2cos 2T n s n n s n nns t a g t nT A f t a g t nT A f t πϕπθ=-++-+∑∑当=n a 时，对应的传输信号频率为1f ；当1=n a 时，对应的传输信号频率为2f 。

上式中，n ϕ、n θ是两个频率波的初相。

2FSK 也可以写成另外的形式如下：()()cos 22T c n s n s t A f t h a g t nT ππ∞=-∞⎛⎫=+- ⎪⎝⎭∑其中，{}1,1-+∈n a ，()2/21f f f c +=，()⎩⎨⎧≤≤=其他 0T t 01s t g ，12f f h -=为频偏。

《通信原理实验报告》内容：实验一、五、六、七实验一数字基带信号与AMI/HDB3编译码一、实验目的1、掌握单极性码、双击行码、归零码、非归零码等基带信号波形特点。

2、掌握AMI、HDB3码的编码规则。

3、掌握从HDB3码信号中提取位同步信号的方法。

4、掌握集中插入帧同步码同步时分复用信号的帧结构特点。

二、实验内容及步骤1、用开关K1产生代码X1110010，K2，K3产生任意信息代码，观察NRZ码的特点为不归零型且为原码的表示形式。

2、将K1，K2，K3置于011100100000110000100000态，观察对应的AMI码和HDB3码为：HDB3：0-11-1001-100-101-11001-1000-10AMI ：01-1100-1000001-100001000003、当K4先置左方AMI端，CH2依次接AMI/HDB3模拟的DET，BPF，BS—R和NRZ，观察它们的信号波形分别为：BPF为方波，占空比为50%，BS—R为三角波，NRZ为不归零波形。

DET是占空比等于0.5的单极性归零信号。

三、实验思考题1、集中插入帧同步码同步时分复用信号的帧结构有何特点？答：集中插入法是将标志码组开始位置的群同步码插入于一个码组的前面。

接收端一旦检测到这个特定的群同步码组就马上知道了这组信息码元的“头”。

所以这种方法适用于要求快速建立同步的地方，或间断传输信息并且每次传输时间很短的场合。

检测到此特定码组时可以利用锁相环保持一定的时间的同步。

为了长时间地保持同步，则需要周期性的将这个特定的码组插入于每组信息码元之前。

2、根据实验观察和纪录回答：（1）不归零码和归零码的特点是什么？（2）与信源代码中的“1”码相对应的AMI 码及HDB3 码是否一定相同？答：1）不归零码特点：脉冲宽度τ等于码元宽度Ts归零码特点：τ＜Ts2）与信源代码中的“1”码对应的AMI 码及HDB3 码不一定相同。

因信源代码中的“1”码对应的AMI 码“1”、“-1”相间出现，而HDB3 码中的“1”，“-1”不但与信源代码中的“1”码有关，而且还与信源代码中的“0”码有关。

①以9号模块“NRZ-I”为触发，观测“I”；以9号模块 “NRZ-Q”为触发，观测“Q”。
②以9号模块“基带信号”为触发，观测“调制输出”。 ③以9号模块的“基带信号”为触发，观测13号模块的 “SIN”，调节13号模块的W1使“SIN”的波形稳定，即恢复 出载波。 ④以9号模块的“基带信号”为触发观测“DBPSK解调输 出”，多次单击13号模块的“复位”按键。观测“DBPSK解 调输出”的变化。
⑤以信号源的CLK为触发，测9号模块LPF-FSK，观测眼 图。
实验项目三 2PSK调制及解调实验
1、实验原理框图
256K
信号源
PN15
载波1 基带信号
256K
载波2
BPSK解调 输出
门限
低通
判决 LPF-BPSK 滤波
9# 数字调制解调模块
反相
I NRZ_I
取反
NRZ_Q Q
相干载波
13# 载波同步及位同步模块
模块9：TH4(调制输出) 模块13：TH2(载波同步输入) 载波同步信号输入
模块13：TH1(SIN)
模块9：TH10(相干载波输入) 用于解调的载波
模块9：TH4(调制输出) 模块9：TH7(解调输入)
解调信号输入
模块9：TH12(BPSK输出) 模块13：TH7(锁相环输入) 锁相环信号输入
模块13：TH5(BS2)
（4）波形观测 ①示波器CH1接9号模块TH1基带信号，CH2接9号模块 TH4调制输出，以CH1为触发对比观测FSK调制输入及输出， 验证FSK调制原理。 ②将PN序列输出频率改为64KHz，观察载波个数是否发 生变化。 ③尝试以学号作为基带信号，观测调制输出波形。
④以9号模块TH1为触发，用示波器分别观测9号模块 TH1和TP6（单稳相加输出）、TP7（LPF-FSK）、 TH8（FSK 解调输出），验证FSK解调原理。

《通信原理》实验报告地点通信实验室学院信息工程学院专业班级通信082姓名同组成员学号指导教师2010年 12月实验2 模拟信号源实验一、实验目的1．了解本模块中函数信号产生芯片的技术参数；2．了解本模块在后续实验系统中的作用；3．熟悉本模块产生的几种模拟信号的波形和参数调节方法。

二、实验仪器1．时钟与基带数据发生模块，位号：G2．频率计1台3．20M双踪示波器1台4．小电话单机1部五、实验内容及步骤1．插入有关实验模块：在关闭系统电源的条件下，将“时钟与基带数据发生模块”，插到底板“G”号的位置插座上（具体位置可见底板右下角的“实验模块位置分布表”）。

注意模块插头与底板插座的防呆口一致，模块位号与底板位号的一致。

2．加电：打开系统电源开关，底板的电源指示灯正常显示。

若电源指示灯显示不正常，请立即关闭电源，查找异常原因。

3. 非同步函数信号源测试：频率计和示波器监测P03测试点，按上述设置测试非同步函数信号源输出信号波形，记录其波形参数。

4．同步正弦波信号源测试：频率计和示波器监测P04测试点，按上述设置测试同步正弦波信号源输出信号波形，记录其波形参数。

5．用户电话测试：1）电话模块接上电话单机，说话或按住某个数字键不放，用示波器测试其发端波形。

2）用信号连接线连接P03与P06/P08两铆孔，即将函数信号送入电话的接收端，调节信号的频率和幅度，听听筒中发出的声音。

6. 关机拆线：实验结束，关闭电源，拆除信号连线，并按要求放置好实验模块。

六、实验报告要求1．记录非同步、同步函数信号的幅度、频率、直流分量等参数，画出测试的波形图。

(1).非同步函数信号源测试：三角波: T=0.8s, Vp-p=1.3v 正弦波: T=0.52ms,Vp-p=1.2v方波：T=0.56ms,VP-P=2.2v同步正弦：T=0.5ms,Vp-p=0.52v2．记录电话数字键波形，了解电话拨号的双音多频的有关技术。

数字键波形记录：1： 2：3： 4：5： 6：7： 8：9： 0：实验2 集成乘法器幅度调制电路一、实验目的1．通过实验了解振幅调制的工作原理；2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系；3．掌握用示波器测量调幅系数的方法。

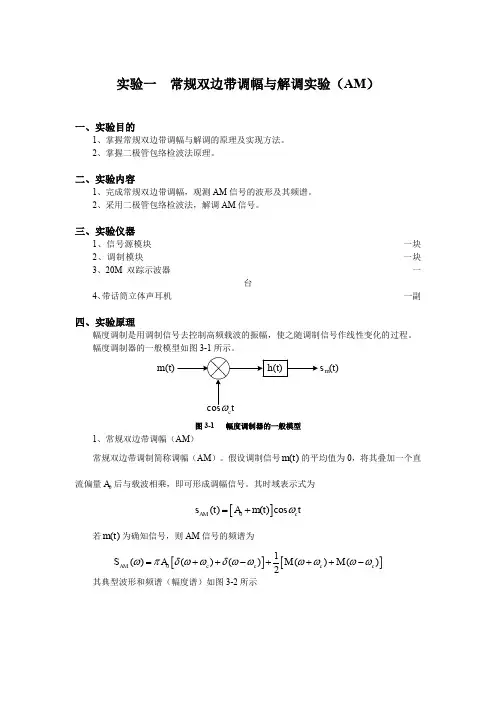

实验一 常规双边带调幅与解调实验（AM ）一、实验目的1、掌握常规双边带调幅与解调的原理及实现方法。

2、掌握二极管包络检波法原理。

二、实验内容1、完成常规双边带调幅，观测AM 信号的波形及其频谱。

2、采用二极管包络检波法，解调AM 信号。

三、实验仪器1、信号源模块 一块2、调制模块 一块3、20M 双踪示波器 一台4、带话筒立体声耳机 一副四、实验原理幅度调制是用调制信号去控制高频载波的振幅，使之随调制信号作线性变化的过程。

幅度调制器的一般模型如图3-1所示。

m(t)mc s (t)图3-1 幅度调制器的一般模型1、常规双边带调幅（AM ）常规双边带调制简称调幅（AM ）。

假设调制信号()m t 的平均值为0，将其叠加一个直流偏量0A 后与载波相乘，即可形成调幅信号。

其时域表示式为[]0()()cos AM c s t A m t t ω=+若()m t 为确知信号，则AM 信号的频谱为[][]01()()()()()2AM c c c c S A M M ωπδωωδωωωωωω=++-+++- 其典型波形和频谱（幅度谱）如图3-2所示cos c tω()m t0(A m t +t()AM StHHCC图3-2 AM 信号的波形和频谱若()m t 为随机信号，则已调信号的频域表示必须用功率谱描述。

由波形可以看出，当满足条件：0max ()m tA ≤时，AM 调幅波的包络与调制信号()m t 的形状完全一样，因此用包络检波的方法很容易恢复出原始调制信号；如果上述条件没有满足，就会出现“过调幅”现象，这时用包络检波将会发生失真。

AM 的优点在于系统结构简单，价格低廉，所以至今调幅制仍广泛用于无线电广播。

本实验采用的AM 调幅框图如下图3-3所示。

图3-3 AM 调幅实验框图上图中，由信号源模块DDS 模拟信源直接提供调制信号0()A m t +，即含直流分量的正弦模拟信号，同时将信号源模块384KHz 正弦载波作为载波输入，两者相乘得到“AM 调幅信号”输出。

通信原理硬件实验报告实验二抑制载波双边带的产生一．实验目的：１．了解抑制载波双边带(SC-DSB)调制器的基本原理。

２．测试SC-DSB 调制器的特性。

二．实验步骤：1．将TIMS 系统中的音频振荡器(Audio Oscillator)、主振荡器(Master Signals)、缓冲放大器(Buffer Amplifiers)和乘法器(Multiplier)按图连接。

2．用频率计来调整音频振荡器，使其输出为1kHz 作为调制信号，并调整缓冲放大器的K1,使其输出到乘法器的电压振幅为1V。

３．调整缓冲放大器的K2，使主振荡器输至乘法器的电压为1V 作为载波信号。

４．测量乘法器的输出电压，并绘制其波形。

见下图：５．调整音频振荡器的输出，重复步骤4。

见下图：6．将电压控制振荡器（VCO）模快和可调低通滤波器（Tuneable LPF）模块按图连接。

8．将可调低通滤波器的频率范围选择范围至“wide”状态，并将频率调整至最大，此时截至频率大约在12kHz 左右。

LPF 截止频率最大的时候输出:(频响)9．将可调低通滤波器的输出端连接至频率计，其读数除360 就为LPF 的3dB 截止频率。

10．降低可调LPF 的截止频率，使SC-DSB 信号刚好完全通过低通滤波器，记录此频率（fh=fc+F）。

11．再降低3dB 截止频率，至刚好只有单一频率的正弦波通过低通滤波器，记录频率（fl=fc-F）只通过单一频率的LPF 输出:12．变化音频振荡器输出为频率为800Hz、500Hz，重复步骤10、11。

OSC=500HZOSC=800HZ 的频响:三、思考题1、如何能使示波器上能清楚地观察到载波信号的变化？答：可以通过观察输出信号的频谱来观察载波的变化，另一方面，调制信号和载波信号的频率要相差大一些，可通过调整音频震荡器来完成。

2．用频率计直接读SC—DSB 信号，将会读出什么值。

答：围绕一个中心频率来回摆动的值。

通信原理实验报告一、实验目的1、熟悉信号源实验模块提供的信号类别；2、加深对PCM编码过程的理解；3、掌握2ASK、2FSK的调制、解调原理；二、4.通过观察噪声对信道的影响, 比较理想信道与随机信道的区别, 加深对随机信道的理解。

三、实验器材实验模块---信号源双踪示波器模拟信号数字化模块数字调制模块信道模拟模块数字解调模块连接线三、实验原理测试工具---示波器:（1）示波器的输入功能区: 从通道1和通道2输入2、（2）示波器的测量功能区: QuickMeas光标调节和快速测量, 可以测量电压和频率；auto-scale自动触发扫描；在左上角的按钮可以调节扫描时间；在右上角的按钮可以调节水平位置。

3、（3）示波器的控制功能区, Run/Stop可以暂停便于得出波形4、模拟信号数字化（PCM编码）脉冲编码调制（PCM）简称为脉码调制, 它是一种将模拟语音信号变换成数字信号的编码方式。

PCM的原理框图:PCM主要包括抽样、量化与编码三个过程。

抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。

(1)、采样: 利用奈奎斯特定律, fs 2fb,(fs是采样频率, fb是信号的截止频率), 满足这个不等式关系信号才不会重叠, 以致信号不能还原。

(2)、量化: 模拟信号的量化分为均匀量化和非均匀量化。

本实验模块中所用到的PCM编码芯片TP3067是采用近似于A律函数规律的13折线（A=87.6）的压扩特性压扩特性来进行编码的。

A律13折线:(3)、编码所谓编码就是把量化后的信号变换成代码, 其相反的过程称为译码。

当然, 这里的编码和译码与差错控制编码和译码是完全不同的, 前者是属于信源编码的范畴。

本实验采用大规模集成电路TP3067对语音信号进行PCM编、解码。

PCM电路原理图:3.2ASK 调制原理将载波在二进制基带信号1或0的控制下通或断, 即用载波幅度的有无来代表信号中的“1”或者是“0”, 这样就可以得到2ASK 信号, 这种二进制振幅键控方式称为通—断键控（OOK ）。

通信原理实验报告（优秀范文5篇）第一篇：通信原理实验报告通信原理实验报告1、实验名称：2、实验目的：3、实验步骤：（详细记录你的实验过程）例如：（1）安装MATLAB6.5软件；（2）学习简单编程，画图plot（x,y）函数等（3）进行抽样定理验证：首先确定余弦波形，设置其幅度？、频率？和相位？等参数，然后画出该波形；进一步，设置采样频率？。

画出抽样后序列；再改变余弦波形的参数和抽样频率的值，改为。

，当抽样频率？>=余弦波形频率2倍时，怎么样？否则的话，怎么样。

具体程序及图形见附录1（或者直接放在这里，写如下。

）（4）通过DSP软件验证抽样定理该软件主要有什么功能，首先点“抽样”，选取各种参数：a, 矩形波，具体参数，出现图形B，余弦波，具体参数，出现图形然后点击“示例”中的。

具体参数，图形。

4、思考题5、实验心得6、附录1有附录1的话有这项，否则无。

第二篇：通信原理实验报告1，必做题目1.1 无线信道特性分析 1.1.1 实验目的1)了解无线信道各种衰落特性；2)掌握各种描述无线信道特性参数的物理意义；3)利用MATLAB中的仿真工具模拟无线信道的衰落特性。

1.1.2 实验内容1)基于simulink搭建一个QPSK发送链路，QPSK调制信号经过了瑞利衰落信道，观察信号经过衰落前后的星座图，观察信道特性。

仿真参数：信源比特速率为500kbps，多径相对时延为[0 4e-06 8e-06 1.2e-05]秒，相对平均功率为[0-3-6-9]dB，最大多普勒频移为200Hz。

例如信道设置如下图所示：移动通信系统1.1.3 实验作业1)根据信道参数，计算信道相干带宽和相干时间。

fm=200;t=[0 4e-06 8e-06 1.2e-05];p=[10^0 10^-0.3 10^-0.6 10^-0.9];t2=t.^2;E1=sum(p.*t2)/sum(p);E2=sum(p.*t)/sum(p);rms=sq rt(E1-E2.^2);B=1/(2*pi*rms)T=1/fm2)设置较长的仿真时间（例如10秒），运行链路，在运行过程中，观察并分析瑞利信道输出的信道特征图（观察Impulse Response(IR)、Frequency Response(FR)、IR Waterfall、Doppler Spectrum、Scattering Function）。

五、实验步骤
1．将信号源模块小心地固定在主机箱中，确 保电源接触良好。
2．插上电源线，打开主机箱右侧的交流开关， 再按下开关POWER1、POWER2，发光二极 管LED001、LED002发光，按一下复位 键，信号源模块开始工作。
3．模拟信号源部分
①观察“32K正弦波”、“64K正弦波”、“1M正 弦波”各点输出的正弦波波形，对应的电位器“32K 幅度调节”、“64K幅度调节”、“1M幅度调节”可 分别改变各正弦波的幅度。
②按下“复位”按键使U006复位，波形指示灯 “正弦波”亮，波形指示灯“三角波”、“锯齿波”、 “方波”以及发光二极管LED007灭，数码管 M001~M004显示“2000”。
③按一下“波形选择”按键，波形指示灯“三角波” 亮（其他仍熄灭），此时信号输出点“模拟输出”的 输出波形为三角波。逐次按下“波形选择”按键，四 个波形指示灯轮流发亮，此时“模拟输出”点轮流输 出正弦波、三角波、锯齿波和方波。
④将波形选择为正弦波（对应发光二极管
亮），转动旋转编码器K001，改变输出信号
的频率（顺时针转增大，逆时针转减小），
观察“模拟输出”点的波形，并用频率计查
看其频率与数码管显示的是否一致。转动电 位器“幅度调节1”可改变输出信号的幅度， 幅度最大可达3V以上。（注意，发光二极管 LED007熄灭，转动旋转编码器K001时，频 率以1Hz为单位变化；按一下K001， LED007亮，此时转动K001，频率以50Hz为 单位变化；再按一下K001，频率再次以1Hz 为单位变化）
三、实验器材
信号源模块 20M双踪示波器 连接线
一台 若干
四、实验原理
模拟信号源部分
频率调节 单 片 机
波形选择

《通信原理》实验报告实验一：ASK的调制与解调实验目的：1、掌握用键控法产生ASK信号的方法。

2、掌握ASK非相干解调的原理。

实验内容：1、观察ASK调制信号波形。

2、观察ASK解调信号波形。

实验器材：1、信号源模块一块2、 号模块一块3、④号模块一块4、⑦号模块一块5、20M双踪示波器一台6、连接线若干实验原理图：ASK调制原理图ASK解调原理框图实验波形：实验总结：通过实验正确做出了2ASK的调制与解调波形，了解了2ASK的基本电路构成，加深了对他的理解。

实验二：脉冲编码调制解调实验实验目的：1、掌握脉冲编码调制与解调的原理。

2、掌握脉冲编码调制与解调的动态范围和频率特性的定义及测量方法。

3、了解脉冲编码调制信号的频谱特性。

4、了解大规模集成电路W681512的使用方法。

实验内容：1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系。

2、改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比变化情况。

3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。

4、改变为同步时钟，观察脉冲编码调制波形。

实验器材：1、信号源模块一块2、 号模块一块3、20M双踪示波器一台4、立体声耳机一副5、连接线若干实验原理图：实验结果：实验总结：理解脉冲编码调制的基本原理以及它的特性和码型的优缺点。

实验三：码型变换实验实验目的：1、了解几种常用的数字基带信号。

2、掌握常用数字基带传输码型的编码规则。

3、掌握常用CPLD实现码型变换的方法。

实验内容：1、观察NRZ、RZ、AMI、HDB3、CMI、BPH码的码的波形。

2、观察全0码或全1码是各码的波形。

3、观察AMI码、HDB3码的正负记性波形。

4、观察RZ、AMI、HDB3、CMI、BPH码经过模型反变换后的输出波形。

5、习性设计码型变换器，下载并观察波形。

实验器材：1、信号源模块一块2、⑥号模块一块3、⑦号模块一块4、20M双踪示波器一台5、连接线若干实验原理图:实验结果：RZ与NRZBPH CMI：AMI:结果分析：在实际的数字基带传输过程中，选择合适的码型是相当重要的，既要利于信号的传输，还要利于定时信号的接受。

一、实验目的
1)掌握2ASK信号的调制方法。
2)掌握2ASK信号的解调方法。
二、实验原理
1.2ASK信号ቤተ መጻሕፍቲ ባይዱ形
2.2ASK调制信号的产生
实验原理图，如图所示：方法一和方法二
方法一
方法二
3.2ASK信号解调
可以采用同步或非同步解调方式。
非同步解调
同步解调
三、实验设备
调制（采用方法一或方法二）：音频振荡器（Audio Oscillator），主振荡器（Master Signals），序列码产生器（Sequence Generator），双模开关（Dual Analog Switch）和加法器（Adder），乘法器（Multiplier），可变直流电压（Variable DC）。
。
如图所示为AM调制的过程和频谱示意图。
2、AM信号的解调
AM信号由于具有离散大载波，故可以采用载波提取相干解调的方法。其实现类似于实验一中的DSB-SC AM信号加导频的载波提取和相干解调的方法。
AM的主要优点是可以利用包络检波器进行非相干解调，可以使得接收设备更加简单。
三、实验设备
用模块音频振荡器（Audio Oscillator），可变直流电压（Variable DC），主振荡器（Master Signals），加法器（Adder）和乘法器（Multiplier），移相器（Phase Shifer）实现AM信号调制；
六、实验分析
思考：在FSK信号调制中，双模开关起什么作用，可由哪个模块代替？
答：双模开关是通过输入的数字信号来控制载波的输出的选择， 可以使用双模开关来 产生相位不连续的 2FSK 信号，实验中用 VCO 代替双模开关来产生相位连续的 2FSK 信号。

通信原理实验报告实验一数字基带传输系统的MATLAB仿真实验二模拟信号幅度调制仿真实验姓名：张力班级：通信工程三班学号：2011551326实验一数字基带传输系统的MATLAB仿真(1)分析程序program1_1 每条指令的作用，运行该程序，将结果保存，贴在下面的空白处。

然后修改程序，将dt 改为0.2，并执行修改后的程序，保存图形，看看所得图形的效果怎样。

程序如下：dt = 0.01; % Specify the step of time variable t = -2:dt:2; % Specify the interval of timex = sin(2*pi*t); % Generate the signalfigure(1)plot(t,x) % Open a figure window and draw the plot of x(t)title('Sinusoidal signal x(t)')xlabel('Time t (sec)')text(1.5,0.8,'dt=0.01')dt=0.01的时候Sinusoidal signal x(t)-2-1.5-1-0.500.51 1.52Time t (sec)dt=0.2的时候dt = 0.2; % Specify the step of time variable t = -2:dt:2; % Specify the interval of timex = sin(2*pi*t); % Generate the signalfigure(2)plot(t,x) % Open a figure window and draw the plot of x(t)title('Sinusoidal signal x(t)')xlabel('Time t (sec)') text(1.5,0.8,'dt=0.2')请问：上述的两幅图形有什么区别，哪一副图形看起来更接近于实际信号波形？为什么会有这种区别？答：第一幅图看起来比较圆滑，与实际图形更加接近。

通信原理实验报告(8份)姓名：学号：通信原理实验报告姓名：姓名：学号：实验一HDB3码型变换实验一、实验目的了解几种常用的数字基带信号的特征和作用。

掌握HDB3码的编译规则。

了解滤波法位同步在的码变换过程中的作用。

二、实验器材主控&信号源、2号、8号、13号模块双踪示波器连接线三、实验原理1、HDB3编译码实验原理框图各一块一台若干姓名：学号：HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。

当没有连续4个连0时与AMI编码规则相同。

当4个连0时最后一个0变为传号A，其极性与前一个A的极性相反。

若该传号与前一个1的极性不同，则还要将这4个连0的第一个0变为B，B的极性与A相同。

实验框图中编码过程是将信号源经程序处理后，得到HDB3-A1和HDB3-B1两路信号，再通过电平转换电路进行变换，从而得到HDB3编码波形。

同样AMI译码只需将所有的±1变为1，0变为0即可。

而HDB3译码只需找到传号A，将传号和传号前3个数都清0即可。

传号A的识别方法是：该符号的极性与前一极性相同，该符号即为传号。

实验框图中译码过程是将HDB3码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。

四、实验步骤姓名：学号：实验项目一HDB3编译码（256KHz归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证HDB3编译码规则。

1、关电，按表格所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【HDB3编译码】→【256K归零码实验】。

将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。

姓名：学号：3、此时系统初始状态为：编码输入信号为256K的PN序列。

4、实验操作及波形观测。
