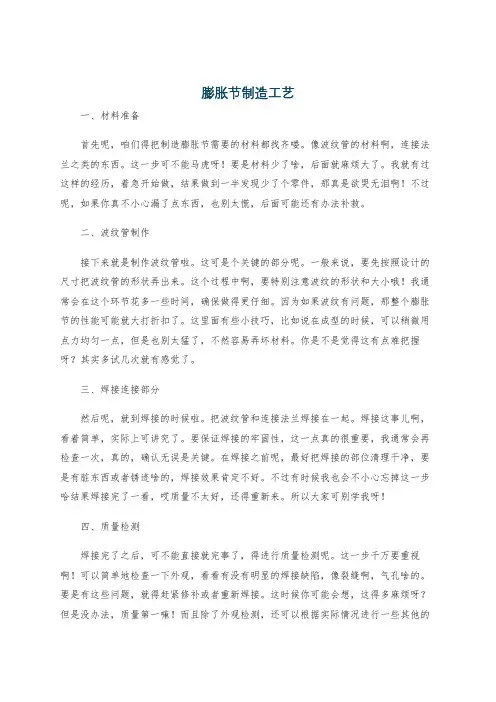

波纹管膨胀节管坯制造工艺

膨胀节制造工艺一、材料准备首先呢，咱们得把制造膨胀节需要的材料都找齐喽。

像波纹管的材料啊，连接法兰之类的东西。

这一步可不能马虎呀！要是材料少了啥，后面就麻烦大了。

我就有过这样的经历，着急开始做，结果做到一半发现少了个零件，那真是欲哭无泪啊！不过呢，如果你真不小心漏了点东西，也别太慌，后面可能还有办法补救。

二、波纹管制作接下来就是制作波纹管啦。

这可是个关键的部分呢。

一般来说，要先按照设计的尺寸把波纹管的形状弄出来。

这个过程中啊，要特别注意波纹的形状和大小哦！我通常会在这个环节花多一些时间，确保做得更仔细。

因为如果波纹有问题，那整个膨胀节的性能可能就大打折扣了。

这里面有些小技巧，比如说在成型的时候，可以稍微用点力均匀一点，但是也别太猛了，不然容易弄坏材料。

你是不是觉得这有点难把握呀？其实多试几次就有感觉了。

三、焊接连接部分然后呢，就到焊接的时候啦。

把波纹管和连接法兰焊接在一起。

焊接这事儿啊，看着简单，实际上可讲究了。

要保证焊接的牢固性，这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。

在焊接之前呢，最好把焊接的部位清理干净，要是有脏东西或者锈迹啥的，焊接效果肯定不好。

不过有时候我也会不小心忘掉这一步哈结果焊接完了一看，哎质量不太好，还得重新来。

所以大家可别学我呀！四、质量检测焊接完了之后，可不能直接就完事了，得进行质量检测呢。

这一步千万要重视啊！可以简单地检查一下外观，看看有没有明显的焊接缺陷，像裂缝啊，气孔啥的。

要是有这些问题，就得赶紧修补或者重新焊接。

这时候你可能会想，这得多麻烦呀？但是没办法，质量第一嘛！而且除了外观检测，还可以根据实际情况进行一些其他的检测，比如说压力测试之类的。

这一步其实还蛮重要的，要是不做好检测，把有问题的膨胀节用到工程里，那后果可不堪设想啊！五、表面处理最后就是表面处理啦。

这一步呢，可以让膨胀节看起来更美观，也能起到一定的保护作用。

可以根据自己的需求选择不同的表面处理方式，像喷漆之类的。

波纹管生产工艺流程
《波纹管生产工艺流程》
波纹管是一种常用的管材，具有较好的柔性和耐腐蚀性能，广泛应用于石油、化工、电力、造纸等行业。

下面将介绍波纹管的生产工艺流程。

首先，波纹管的生产原材料主要是不锈钢带和不锈钢板。

这些材料经过裁剪、卷板和开孔等工艺处理，制成适合波纹管生产的板材。

其次，经过压模成型工艺，将板材加工成所需直径和壁厚的管坯。

在这个过程中，需要根据设计要求选择合适的模具，并控制好加工的温度和压力，确保管坯具有良好的形状和结构。

接下来是波纹加工工艺。

通过专用的成型机械，对管坯进行波纹加工，使其呈现出波纹状的结构。

在这个过程中，需要根据设计要求调整机械的参数，确保波纹管的形状和尺寸符合要求。

随后是焊接工艺。

通过自动焊接设备或手工焊接，将波纹管的接头进行焊接，确保波纹管的密封性能和机械性能。

最后是表面处理和检验。

通过抛光、清洗、喷砂等工艺，对波纹管的表面进行处理，提高其表面光洁度和质感。

同时，对波纹管进行各项检验，确保其质量符合标准要求。

综上所述，波纹管的生产工艺流程主要包括原材料准备、压模
成型、波纹加工、焊接、表面处理和检验等环节。

通过严格控制每个环节的工艺参数和质量要求，确保波纹管具有良好的性能和品质。

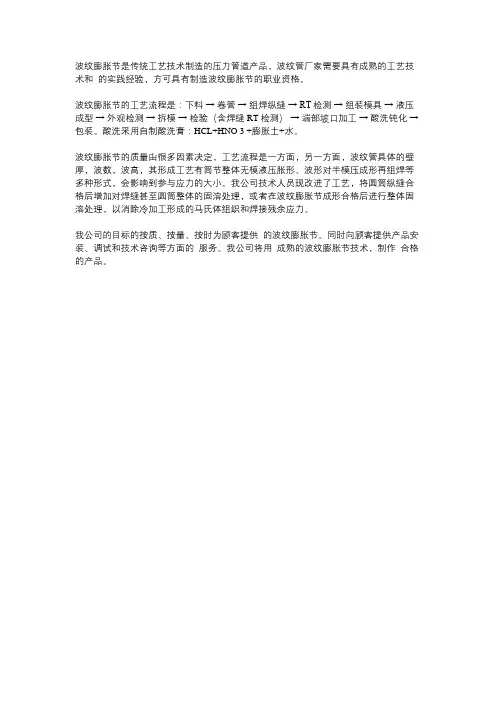

波纹膨胀节是传统工艺技术制造的压力管道产品，波纹管厂家需要具有成熟的工艺技术和_的实践经验，方可具有制造波纹膨胀节的职业资格。

波纹膨胀节的工艺流程是：下料→ 卷管→ 组焊纵缝→ RT检测→ 组装模具→ 液压成型→ 外观检测→ 拆模→ 检验（含焊缝RT检测）→ 端部坡口加工→ 酸洗钝化→ 包装。

酸洗采用自制酸洗膏：HCL+HNO 3 +膨胀土+水。

波纹膨胀节的质量由很多因素决定，工艺流程是一方面，另一方面，波纹管具体的壁厚，波数，波高，其形成工艺有筒节整体无模液压胀形、波形对半模压成形再组焊等多种形式，会影响到参与应力的大小。

我公司技术人员现改进了工艺，将圆筒纵缝合格后增加对焊缝甚至圆筒整体的固溶处理，或者在波纹膨胀节成形合格后进行整体固溶处理，以消除冷加工形成的马氏体组织和焊接残余应力。

我公司的目标的按质、按量、按时为顾客提供_的波纹膨胀节。

同时向顾客提供产品安装、调试和技术咨询等方面的_服务。

我公司将用_成熟的波纹膨胀节技术，制作_合格的产品。

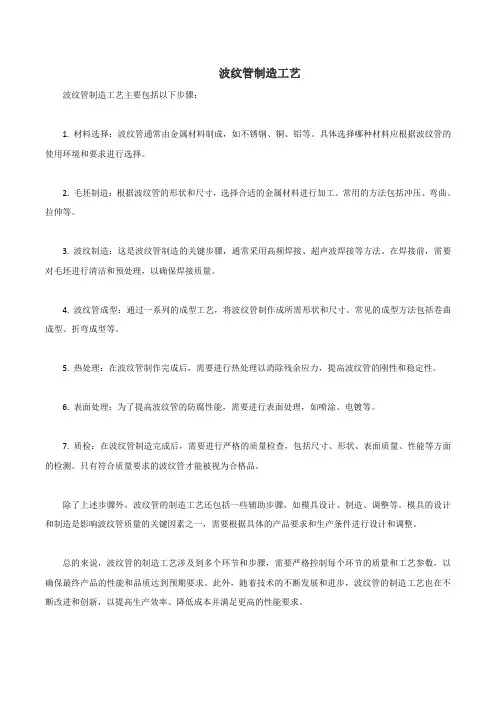

波纹管制造工艺
波纹管制造工艺主要包括以下步骤：
1. 材料选择：波纹管通常由金属材料制成，如不锈钢、铜、铝等。

具体选择哪种材料应根据波纹管的使用环境和要求进行选择。

2. 毛坯制造：根据波纹管的形状和尺寸，选择合适的金属材料进行加工。

常用的方法包括冲压、弯曲、拉伸等。

3. 波纹制造：这是波纹管制造的关键步骤，通常采用高频焊接、超声波焊接等方法。

在焊接前，需要对毛坯进行清洁和预处理，以确保焊接质量。

4. 波纹管成型：通过一系列的成型工艺，将波纹管制作成所需形状和尺寸。

常见的成型方法包括卷曲成型、折弯成型等。

5. 热处理：在波纹管制作完成后，需要进行热处理以消除残余应力，提高波纹管的刚性和稳定性。

6. 表面处理：为了提高波纹管的防腐性能，需要进行表面处理，如喷涂、电镀等。

7. 质检：在波纹管制造完成后，需要进行严格的质量检查，包括尺寸、形状、表面质量、性能等方面的检测。

只有符合质量要求的波纹管才能被视为合格品。

除了上述步骤外，波纹管的制造工艺还包括一些辅助步骤，如模具设计、制造、调整等。

模具的设计和制造是影响波纹管质量的关键因素之一，需要根据具体的产品要求和生产条件进行设计和调整。

总的来说，波纹管的制造工艺涉及到多个环节和步骤，需要严格控制每个环节的质量和工艺参数，以确保最终产品的性能和品质达到预期要求。

此外，随着技术的不断发展和进步，波纹管的制造工艺也在不断改进和创新，以提高生产效率、降低成本并满足更高的性能要求。

波纹管制作工艺方法及标准介绍波纹管的制作方法一般分为以下几种：1、机械胀形、液压成形、滚压成形、焊接成形、和电沉积成形等。

2、液压成形可以赢得综合性能够较好的波纹管。

3、滚压成形可以用来制作大直径的波纹管。

4、冲压成形可以赢得弹性较好的波纹管。

5、电沉积成形可以制作小直径和高精度的波纹管。

波纹管的标准了解《中华人民共和国机械行业标准(jb/t6169-2021代替jb/t6169-1992):金属波纹管》目录如下：《中华人民共和国机械行业标准(jb/t6169-2021·替代jb/t6169-1992):金属波纹管》与jb／t6169-1992较之，主要变化如下：——对焊缝桑利县检测部分展开了部分修正，减少了纵焊缝着色检测的具体内容建议；——对刚度偏差的建议，减少了通用型类船用波纹管的刚度建议，在刚度和寿命的试验方法中，对脆弱类和通用型类均分别展开了描述；——对通用型类波纹管减少了稳定性试验项目，减少了第三章b通用型类波纹管的设计，该部分使用了美国《ejma》。

编辑所推荐《中华人民共和国机械行业标准(jb/t6169-2021·替代jb/t6169-1992):金属波纹管》由机械工业出版社出版发行。

目录前言1范围2规范性提及文件3术语和定义4结构、波纹形状、USB型式5生产材料6波纹管分类及规格系列7技术条件8试验方法9检验规则10标志、外包装、运输和储藏第三章a(资料性附录)敏感类波纹管计算公式(波纹管轴向压缩刚度、最大耐压力、单波最大允许位移附录b(资料性第三章)通用型类波纹管的设计图1波纹管结构示意图2USB型式示例图a.1相关系数ao、a1、a2、b0曲线图图b.1q型波纹管的b1、b2、b3图b.2u型波纹管的gd图b.3u型波纹管的cf图b.4u型波纹管的cp图b.5无强化u型波纹管图b.6强化u型波纹管图b.7q型波纹管图b.8波纹管截面图b.9内挂方式图图b.10内挂方式图图b.11源自cp列表数据的例子表中1常用波纹形状表中2波纹管常用材料表中3波纹管常用材料工作温度范围表中4脆弱类波纹管常用规格系列表中5管坯最多堆叠焊缝条数表6波纹管几何尺寸容许偏差表中7轴向公称刚度容许偏差限表8脆弱类波纹管公称轴向加速度残存变形百分率表中9最小波距变化率表中10出厂检验、型式试验检验项目老当益壮a.1波纹管材料的屈服音速和k值表a.2波浅系数表中b.1横截面形状因子老当益壮b.2c1值(用作前五阶固有频率)表中b.3c1值(用作前五阶固有频率)表中b.4cp数值表中(源于于图b.4)表中b.5cf数值表中(源于于图b.3)表中b.6cd数值表中(源于于图b.2)表中b.7b1、b2、b3数值表中(源于于图b1)《波纹管制造工艺、不锈钢波纹管及双壁波纹管生产》包含以下目录所对应内容，目录如下：1采用波纹管的管体伸展结构2连接波纹管窝口与具有光滑内壁的管插座的密封圈3用热缩管相连接波纹管的工艺方法4三节波纹管的无加热软管的制造5波纹管金属密封球阀6波纹管型深海水下液压系统不间断液压源7用作波纹管的密封管接头8具有金属波纹管防护套的光缆9一种金属波纹管的生产方法10采用负压模块的制造热塑波纹管的结构11一种拳法波纹管的生产方法12变刚度波纹管联轴器13波纹管及其生产法14具有凹凸表面的合成树脂波纹管15拎波纹管密封的阀门16波纹管滚轧方法及设备17端部开口波纹管零件在注塑模科散囊的脱模方法18波纹管成型机20波纹管及其生产方法和设备21氟塑料波纹管加工方法及其制品与专用模具22一种扁形波纹管的生产方法23波纹管加工方法及设备24将波纹管或拱形棱管及修整成具备扁平外壁的方法 25双壁波纹管水井及其配重下管工艺26一种用作膨胀节及金属软管中的波纹管27生产波纹管的设备28变升力波纹管补偿器29由热塑性合成树脂生产波纹管用的设备30波纹管用的相连接装置31波纹管式变压器贮油柜32金属螺旋波纹管生产方法和设备33用于波纹管和双壁管的切缝装置34用作生产热塑性塑料波纹管的装置35用热塑性合成树脂制造波纹管的设备36内压波纹管隔膜阀37用以使一环形波纹管作电气连接的方法和结构38波纹管式泵分配器39用于形成波纹管的铁素体不锈钢40双曲肋式波纹管41带有组合式夹紧件的波纹管式外罩42一种具备流体波纹管提振结构的圆锥破碎机43不锈钢波纹管在冰箱制作中的应用44生产波纹管的方法及所做成的波纹管45一种波纹管和一种自动导线装载装置46波纹管和用管子做为套的导线束47金属波纹管内镶嵌阻燃绝缘塑料管的方法48波纹管接点50开口波纹管件从注塑模具中脱模的方法51波纹管液压减振器52具有衬有波纹管的连接管道的板式热交换器53金属波纹管在压缩机及空调设备的换热器中的应用领域 54用于将波纹管固定在套管上的结构配置55用作波纹管的预装配接点56波纹管及使用波纹管的真空开关57金属波纹管及翅片式波纹管在内燃机冷却器中的应用领域 58波纹管及翅片式波纹管在电机冷却器中的应用59具有瞄准部分的波纹管接点60波纹管式压力应动阀61用作波纹管的切割与相连接部件62可变刚性波纹管63具有波纹管的气密性化妆盒体64用于波纹管的管接头65波纹管形罩件66硬聚氯乙烯双壁波纹管的制备物料67用作柴油发动机增压器回去油管的金属波纹管的生产工艺 68复式波纹管69一种金属双面波纹管的制取工艺及专用设备70密封式管道波纹管71钛合金波纹管超塑成形的方法72一种波纹管制造装置73波纹管烦躁寿命试验机夹具74矩形圆角波纹管膨胀节加工方法75聚乙烯双壁波纹管专用可望76环状波纹管式油雾发生器77金属波纹管的生产方法及生产装置78波纹管补偿式换热器79一种改进的波纹管的连接结构80柔顺性的异形弹性波纹管的人工肌肉81用作自增力的机电盘式制动器的波纹管以及具备这样的波纹管的盘式制动器 82波纹管端部波纹的压缩成形工具83基于波纹管弹性元件的高精度微加速度液压翻转机构84一种新型波纹管缓冲器85汽车传动轴波纹管成形设备86一种双层金属波纹管87波纹管原管用铁素体类不锈钢板88波纹管原管用铁素体类不锈钢板89金属波纹管的生产工艺90塑料波纹管的车削方法91高压LX1波纹管阀92带整体模压套管接头的塑料波纹管93逆向波纹管阀94抗压波纹管95波纹管阀门96空气冷却器用无翅片椭圆不锈钢波纹管管束97整体成型碟形波纹管制作方法98大口径硬聚氯乙烯双壁波纹管的生产工艺99拎金属骨架进一步增强体的织成成型双壁波纹管及其生产方法100波纹管的生产方法以及装置101波纹管的连接结构102双层壁波纹管的生产方法103带有接头部的波纹管104方形波纹管105大口径聚丙烯双壁波纹管组合物106氯化聚氯乙烯双壁波纹管的配方及其生产工艺107采用波纹管作为容积式压缩机工作腔体的方法108双层壁波纹管的生产方法109大口径高密度聚乙烯波纹管高填充改性母粒的制作工艺110波纹管软套管导管和连接方法111金属波纹管及其生产的方法、以及用作高压流体的挠性管112用作等离子体加工系统中的改良的波纹管舱盖的方法和装置113具备开口金属环夹线结构的同轴波纹管电缆连接器114螺旋波纹管式热交换器115一种用于制备双壁波纹管材的聚氯乙烯/硬石膏复合材料116波纹管、波纹管打孔设备及波纹管打孔的方法117一种纳米改性聚乙烯小口径双壁波纹管118波纹管支撑构造及可动工作台装置119用作可以调节一束胃带的液压掌控的金属波纹管边线意见反馈120用作液压掌控可以调节一束胃带的压电驱动式波纹管转化成器121能够忍受低改变载荷的波纹管联轴器122例如波纹管的柔性管状装置123具备波纹管直流切断结构的双向进气口型脉管制冷机124金属增强塑料螺旋波纹管的生产装置125用于波纹管的传导性聚合物护套126一种新型制取螺旋波纹管压花设备127耦合热声发动机和脉管制冷机的波纹管连接装置128波纹管密封抽油泵129井下波纹管密封直线电机抽油泵130大口径塑料波纹管成型机131波纹管动态性能试验装置及其试验方法132用于活节的波纹管133一种高炉送风装置波纹管补偿器134洗衣机用的波纹管式密封圈135用作相连接波纹管端部的装置136双曲肋式波纹管的专用成形模137由弹性体材料做成的空气弹簧滚卷式波纹管138纵向波纹管挤制装置139滚筒洗衣机的排灌波纹管140柔性防护波纹管141加装波纹管的工具142非金属芯模电沉积加工波纹管的方法143电沉积金属波纹管的方法及阴极旋转设备144在轴端部具有润滑剂储槽的密封波纹管以及组装/安装方法145具有密封环的接头密封波纹管及其装配/安装方法146一种生产聚氯乙烯双壁波纹管的配方147民主自由浮动波纹管148用于生产波纹管的装置149hdpe双壁波纹管在线纸带方法150hdpe大口径双壁波纹管在线扩口方法。

波纹管生产工艺流程波纹管是一种用于输送液体或气体的管道，具有良好的弯曲性能和耐高温、耐腐蚀性能。

下面是一种常见的波纹管生产工艺流程。

第一步：原材料准备波纹管的主要原材料是不锈钢板，常见的是304和316不锈钢。

首先需要按照设计要求，选用合适规格的不锈钢板，并进行裁剪和打磨处理。

第二步：模具制备根据产品设计要求，制备相应的波纹管模具。

模具的大小和形状会影响到最终产品的规格和外观，因此需要非常精确的制备。

第三步：冲压成型将裁剪好的不锈钢板放入模具中，并使用冲床进行冲压成型。

冲压的同时，模具中的成型块会逐渐形成波纹管的形状。

第四步：焊接将冲压成型好的波纹管焊接在一起，通常是将两个端口相互对应焊接。

焊接时需要控制好焊接温度和焊接时间，保证焊接接头的质量。

第五步：调整尺寸由于冲压和焊接过程可能会使波纹管的尺寸不太准确，因此需要对产品进行尺寸调整。

通常采用机械加工或压力调整的方式，确保波纹管的规格符合设计要求。

第六步：表面处理对波纹管进行表面处理，提高其耐腐蚀和耐高温性能。

常见的表面处理方法有抛光、喷砂、电镀等。

第七步：检测和质量控制对成品波纹管进行检测，包括外观检查、尺寸测量、焊接接头的质量检测等。

确保产品质量符合标准要求。

第八步：包装和发货将合格的波纹管进行包装，并按照客户要求进行标识。

然后安全妥善地发货给客户。

以上就是波纹管的生产工艺流程。

这个流程的具体细节和操作方法会根据不同的厂家和产品有所差异，但总体上都是按照这个基本步骤进行的。

通过科学合理的生产工艺，可以确保生产出高质量的波纹管产品。

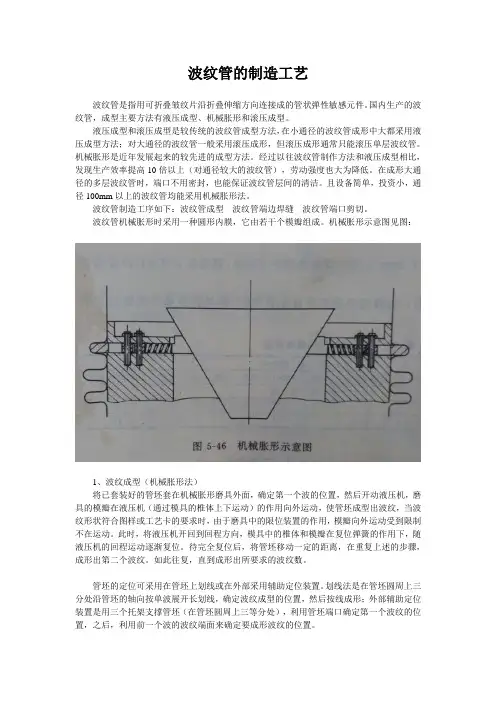

波纹管的制造工艺波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。

国内生产的波纹管，成型主要方法有液压成型、机械胀形和滚压成型。

液压成型和滚压成型是较传统的波纹管成型方法，在小通径的波纹管成形中大都采用液压成型方法；对大通径的波纹管一般采用滚压成形，但滚压成形通常只能滚压单层波纹管。

机械胀形是近年发展起来的较先进的成型方法。

经过以往波纹管制作方法和液压成型相比，发现生产效率提高10倍以上（对通径较大的波纹管），劳动强度也大为降低。

在成形大通径的多层波纹管时，端口不用密封，也能保证波纹管层间的清洁。

且设备简单，投资小，通径100mm以上的波纹管均能采用机械胀形法。

波纹管制造工序如下：波纹管成型---波纹管端边焊缝---波纹管端口剪切。

波纹管机械胀形时采用一种圆形内膜，它由若干个模瓣组成。

机械胀形示意图见图：1、波纹成型（机械胀形法）将已套装好的管坯套在机械胀形磨具外面，确定第一个波的位置，然后开动液压机，磨具的模瓣在液压机（通过模具的椎体上下运动）的作用向外运动，使管坯成型出波纹，当波纹形状符合图样或工艺卡的要求时，由于磨具中的限位装置的作用，模瓣向外运动受到限制不在运动。

此时，将液压机开回到回程方向，模具中的椎体和模瓣在复位弹簧的作用下，随液压机的回程运动逐渐复位。

待完全复位后，将管坯移动一定的距离，在重复上述的步骤，成形出第二个波纹。

如此往复，直到成形出所要求的波纹数。

管坯的定位可采用在管坯上划线或在外部采用辅助定位装置。

划线法是在管坯圆周上三分处沿管坯的轴向按单波展开长划线，确定波纹成型的位置，然后按线成形；外部辅助定位装置是用三个托架支撑管坯（在管坯圆周上三等分处），利用管坯端口确定第一个波纹的位置，之后，利用前一个波的波纹端面来确定要成形波纹的位置。

2、波纹管端边焊接由于多层波纹管是由多层薄壁圆筒组成，为了保证波纹管与连接件（法兰或接管）的焊接质量，应采用电阻焊缝，将端边熔焊成单层，这样使波纹管与连接件的焊接工艺性变好，焊接质量可靠，不易出现层间渗漏。

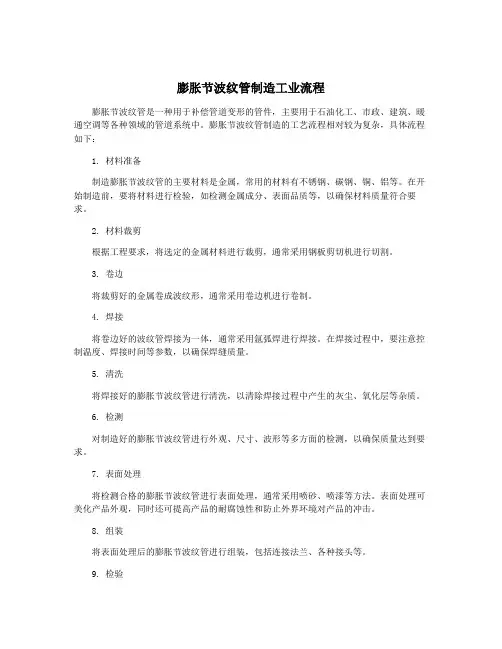

膨胀节波纹管制造工业流程
膨胀节波纹管是一种用于补偿管道变形的管件，主要用于石油化工、市政、建筑、暖通空调等各种领域的管道系统中。

膨胀节波纹管制造的工艺流程相对较为复杂，具体流程如下：
1. 材料准备
制造膨胀节波纹管的主要材料是金属，常用的材料有不锈钢、碳钢、铜、铝等。

在开始制造前，要将材料进行检验，如检测金属成分、表面品质等，以确保材料质量符合要求。

2. 材料裁剪
根据工程要求，将选定的金属材料进行裁剪，通常采用钢板剪切机进行切割。

3. 卷边
将裁剪好的金属卷成波纹形，通常采用卷边机进行卷制。

4. 焊接
将卷边好的波纹管焊接为一体，通常采用氩弧焊进行焊接。

在焊接过程中，要注意控制温度、焊接时间等参数，以确保焊缝质量。

5. 清洗
将焊接好的膨胀节波纹管进行清洗，以清除焊接过程中产生的灰尘、氧化层等杂质。

6. 检测
对制造好的膨胀节波纹管进行外观、尺寸、波形等多方面的检测，以确保质量达到要求。

7. 表面处理
将检测合格的膨胀节波纹管进行表面处理，通常采用喷砂、喷漆等方法。

表面处理可美化产品外观，同时还可提高产品的耐腐蚀性和防止外界环境对产品的冲击。

8. 组装
将表面处理后的膨胀节波纹管进行组装，包括连接法兰、各种接头等。

9. 检验
对组装好的膨胀节波纹管进行全面检验，以确保各项参数均符合设计要求。

10. 包装
将检验合格的膨胀节波纹管进行包装，通常采用木箱、托盘、纸箱等。

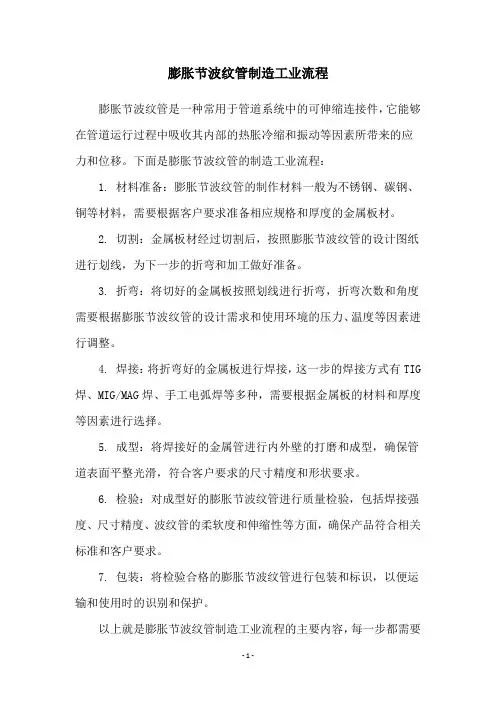

膨胀节波纹管制造工业流程
膨胀节波纹管是一种常用于管道系统中的可伸缩连接件，它能够在管道运行过程中吸收其内部的热胀冷缩和振动等因素所带来的应力和位移。

下面是膨胀节波纹管的制造工业流程：
1. 材料准备：膨胀节波纹管的制作材料一般为不锈钢、碳钢、铜等材料，需要根据客户要求准备相应规格和厚度的金属板材。

2. 切割：金属板材经过切割后，按照膨胀节波纹管的设计图纸进行划线，为下一步的折弯和加工做好准备。

3. 折弯：将切好的金属板按照划线进行折弯，折弯次数和角度需要根据膨胀节波纹管的设计需求和使用环境的压力、温度等因素进行调整。

4. 焊接：将折弯好的金属板进行焊接，这一步的焊接方式有TIG 焊、MIG/MAG焊、手工电弧焊等多种，需要根据金属板的材料和厚度等因素进行选择。

5. 成型：将焊接好的金属管进行内外壁的打磨和成型，确保管道表面平整光滑，符合客户要求的尺寸精度和形状要求。

6. 检验：对成型好的膨胀节波纹管进行质量检验，包括焊接强度、尺寸精度、波纹管的柔软度和伸缩性等方面，确保产品符合相关标准和客户要求。

7. 包装：将检验合格的膨胀节波纹管进行包装和标识，以便运输和使用时的识别和保护。

以上就是膨胀节波纹管制造工业流程的主要内容，每一步都需要
经过专业的设备和技术人员的操作和监控，以确保产品的质量和使用寿命。
