磁共振检查技术MRI检查方法-版演示课件-精选.ppt

1、MR对比剂的种类（1）顺磁性物质（2）超顺磁性物质（3）铁磁性对比剂目前最常用的对比剂是顺磁性对比剂钆喷酸葡胺Gd-DTPA，剂量：0.1mmol/kg, 注药速度：10ml/15s
《医学影像检查技术》第八章磁共振检查技术
2、 MR对比剂增强原理顺磁性对比剂Gd-DTPA：从静脉注射对比剂后， Gd-DTPA经过血液循环达到身体各部位组织，改变局部组织的磁环境，缩短组织的驰豫时间主要缩短组织T1值，所以增强时只扫描 T1WI
《医学影像检查技术》第八章磁共振检查技术
快速自旋回波序列（FSE）
①图像对比特性与SE相似，磁敏感性更低； ②成像速度更快； ③回波链长增加，扫描时间缩短，采集层数减少。
《医学影像检查技术》第八章磁共振检查技术
反转恢复序列（IR）
①具有较强T1对比特性，短TI反转恢复序列同时具有较强的T2对比特性； ②可根据需要设定TI，饱和特定组织产生特征性对比的图像（STIR、FLAIR）； ③短TI对比常用于新生儿脑部成像； ④采集时间较长，扫描层面较少。
《医学影像检查技术》第八章磁共振检查技术
梯度回波序列（GE）
①具有SE及FSE序列的特点； ②较SE及FSE有更高的磁敏感性； ③采集速度快； ④可用于高分辨成像； ⑤易产生伪影。
《医学影像检查技术》第八章磁共振检查技术
回波平面技术（EPI）
① EPI只是一种数据采集模式，可与任何脉冲序列结合产生不同对比的图像； ②是目前成像速度最快的磁共振检查技术； ③由于该技术可大大缩短扫描时间，有效减少各种运动伪影的产生； ④ EPI技术的梯度频率一般限制在1KHZ，降低了噪声； ⑤ EPI技术对主磁场均匀性要求较高。
《医学影像检查技术》第八章磁共振检查技术

MRI技术PPT课件

点对T1影响敏感
3D TOF法
高的空间分辨率对T1影响敏感
缺较低的空间分辨率层内流动的饱和效应
点百叶窗伪影
层内流动的饱和效应小的覆盖面
Phase Contrast Angiography
相位对比法（Phase contrast MRA）
利用流动质子的速度不动，在梯度磁场中移动造成的相位差异，得到血流对比图像。在横向平面进动的自旋质子受梯度场影响，进动频率将被改变。梯度场反方向的质子进动频率减慢，反之加快。当梯度场取消后，所有自旋质子以原来的频率进动，但相位不同。
临床优势： • 优秀的背景抑制
组织抑制 • 显示缓慢血流和静脉
MRA方案的设计
MRA的选择：
• 血管的走行 • 血管内血流的速度 • 流动的方向 • 临床要求的检查范围 • 病变的类型
MRA技术选择及其影响
• 重复时间（TR） • 回波时间（TE）及流动补偿（flow
compensation, FC）
优点：
3D TOF
➢SNR ➢ 分辨率 ➢对各个方向血流的敏感度一致
缺点：
➢ 背景抑制 ➢ 慢血流饱和
➢成像范围
3D TOF —Multi Slab
优点：
➢成像范围 ➢ 饱和效应 ➢对慢血流和动脉细小分支显示
缺点：
➢ 层块交界处因饱和程度不同而出现分界线
3D TOF SPGR
临床应用：
➢ 颅内动脉成像
回波时间（TE）及流动补偿（ FC）
短的TE可减小因血管内不同流动相位造成的影响，在一些特定的TE内，脂肪信号会降低，流动补偿可用最短的TE 来维持TE时间内静止组织与流动质子的相位一致。
翻转角（flip angle FA）

MRI检查技术规范培训课件

本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
MR成像的过程
• 把病人放进磁场人体被磁化产生纵向磁化矢量
• 发射射频脉冲人体内氢质子发生共振从而产生横向磁化矢量
• 关掉射频脉冲质子发生T1、T2弛豫 • 线圈采集人体发出的MR信号计算机处
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
磁共振成像处，请联系网站或本人删除。
magnetic resonance imaging
• 利用原子核在磁场内共振而产生影像的一种新的诊断方法
• MRI的优点和特点： ①无放射性 ②比CT有更高的软组织对比度 ③多方位、多参数成像 ④无需对比剂即可显示血管 ⑤可进行各种功能成像

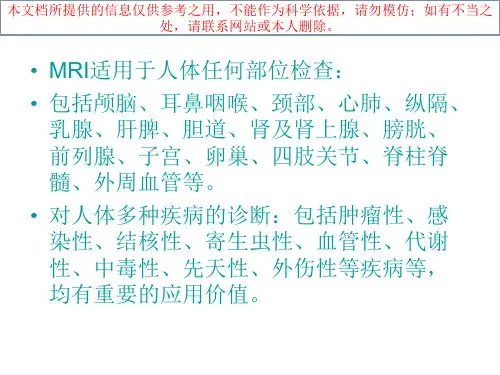

（2）扫描要点同方位的T1WI、T2WI要保持一致,动态增强时剂量 0.2mmol/kg,速率2-3 ml/s
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿描
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
眼处眶，M请联R系检网站查或本技人删术除。
头置于头托架上，使眶耳线与床面垂直，再通过定位灯调整头位，使矢状定位光标与面部中线重叠，轴位光标平行于双眼外眦，然后在头部两侧加海绵垫，以固定头部防止运动。 • 扫描方法：常规横断位、矢状位
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
扫描技术规范处，请联系网站或本人删除。
理显示图像
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
MRI检查的禁忌症
• 装有心脏起搏器、颅内神经刺激器、耳蜗植入物、疑有眼球内金属异物和不锈钢内固定三个月内的患者严禁做MRI检查

临床培训磁共振临床基础知识及读片方法PPT课件

脊柱及脊髓的影像学适应症
MRI对脊柱、脊髓检查与CT比较，有成像范围大、多方位成像、无骨伪影、对比度高等优势，但对骨质破坏、骨折改变不如CT。
椎管内肿瘤。可直观显示椎管内肿瘤大小、范围、性质，明显优于CT。颅底畸形。Chiari畸形、颅底陷入症等均优于CT。脊髓炎症及脱髓鞘病变。MRI显示清晰，但CT几乎无法发现病变。脊柱先天畸形。脊膜膨出、脊髓栓系、脊髓空洞症等，首选MRI检查。颈椎病、腰椎病。颈椎间盘突出优于CT,可显示脊髓受压及变性情况。骨
T1WI表现为高信号病变
脂肪（脂肪瘤皮样囊肿畸胎瘤）蛋白（胶样囊肿颅咽管瘤 RATHKE囊肿）亚急性出血、肿瘤出血（胶质瘤或出血性转移瘤：绒癌、神经母
细胞瘤、甲状腺癌、肾癌、黑色素瘤）黏液囊肿（胆固醇囊肿、肉芽肿）动脉瘤内合并血栓形成部分蛋白含量高的囊肿黑色素瘤椎体血管瘤终板变性结石正常垂体后叶高信号肝硬化结节 …
如何利用磁共振诊断病变
1、发现病变 2、解剖定位 3、分析特殊序列表现，判断病程以及病变性质 4、必要时加用功能成像技术进一步诊断 5、结合临床病史
业精于勤，荒于嬉。
头部检查的影像学适应症
脑肿瘤。多方向切层有利于定位，无骨及气体伪影。尤其在颅底后颅窝、脑干病变优势更明显。多种扫描技术结合对良、恶性肿瘤的鉴别及肿瘤的分级分期有明显的优势。MR为主，CT为辅助检查。
48
水抑制序列(FLAIR)
病变是高信号，正常组织内水也是高信号，如何鉴别？
Flair序列是将体内自由流动（交换）的水信号抑制下去，把无流动的水信号留下来
业精于勤，荒于嬉。
脂肪抑制序列 (STIR/IRFSE)

【医学ppt课件】磁共振成像(MRI)诊断学

1 纵隔病变： 2 大血管病变：动脉瘤；夹层动脉瘤 3 心脏病变：先天性畸形；心肌病；缺血
性心脏病 4 胸壁病变： 5 部分肺内病变：CT定性有困难者
第三章胸部病变MR诊断
第一节胸部MRI检查基本情况
三；正常胸部MR表现
第四章消化系统MRI诊断
第一节概述
一消化系统病变MRI 应用价值
梯度磁场（Gy Gx Gz）交变磁场（RF）中心空制系统—计算机
第一章总论
第一节；磁共振成像基本原理
决定成像因素 1 组织内质子密度 2 T1值 3 T2值
第一章总论
第一节；磁共振成像基本原理
信号强度与成像因素的关系与组织内质子密度成正比与T1值成反比与T2值成正比
第一章总论
假牙、发夹等），并更换检查服。
第二章中枢神经系统MR诊断
第一节 MRI检查方法
1 患者准备：去除一切金属异物 2 体位；仰卧 3 扫描方法：横断面/矢状面/冠状面 4 扫描序列：T1WI / T2WI / MRA 5 增强扫描；
第二章中枢神经系统MR诊断
第二节正常MR表现
正常颅脑MR表现
第四章消化系统MRI诊断
第一节概述
三正常腹部MRI表现
1 肝实质：T1WI均匀等信号，略高于脾脏； T2WI均匀低信号，明显低于脾脏
2 肝内血管：条状或点状无信号，分布均匀，走行规则
3 胆管：不显示 4 胆囊：T2WI呈均匀高信号；T1WI信号强度与内
部成分有关，可为低.等.高信号 5 胰腺: T1WI均匀中等信号，与肝脏相近
第一章总论
第五节临床应用
二：禁忌征
1 带有心脏起搏器者 2 危重患者需要抢救者 3 严重心肺功能不全者 4 体内有磁性金属异物者 5 怀孕三个月以内之孕妇 6 幽前准备

磁共振 ppt课件

化学交换饱和转移成像（Chemical Exchange Saturation Transfer，CEST）：通过测量化学交换过程中产生的磁共振信号来反映组织内的特定代谢物浓度，常用于神经退行性疾病和肿瘤的研究。
05 磁共振的优势与局限性
优势
无电离辐射
磁共振成像技术利用磁场和射频脉冲，而不是X射线，因此没有电离辐射，对病人
磁场均匀度
为了保证检测结果的准确性，磁体系统需要提供高均匀度的磁场环境。
射频系统
发射器
射频系统中的发射器负责产生高频电磁波，用于激发人体内的氢原子核。
接收器
接收器负责接收氢原子核返回的信号，并将其转换为可供计算机系统处理的电信号。
射频线圈
射频线圈是发射和接收电磁波的重要部件，其设计和性能对信号质量和成像质量有重要影响。
研究和发展分子成像技术，实现从分子水平上对疾病进行早期诊断和疗效评估。
THANKS FOR WATCHING
感谢您的观看
磁共振的发展历程
1946年，美国科学家Bloch和Purcell 共同获得了诺贝尔物理学奖，因为他们发现了核磁共振现象。
1977年，美国科学家Mansfield和 Maudsley开发出了基于快速扫描的磁共振成像技术，大大缩短了成像时间。
1971年，美国科学家Damadian发明了第一台核磁共振成像仪，并获得了专利。
无害。
高软组织分辨率
磁共振成像能够清晰地显示软组织结构，对于脑、关节、肌肉等部位的病变诊断具
有优势。
多参数成像
磁共振成像可以获取多种参数，如T1、T2 、质子密度等，从而提供丰富的诊断信息。
功能成像
除了结构成像外，磁共振还可以进行功能成像，如灌注成像和弥散成像，有助于疾病的早期诊断和预后评估。

磁共振检查技术脉冲序列培训课件

Gradient Echo EPI FLAIR EPI
SPIRAL
Spiral GRE
Spiral SPGR
SPECTROSCOPY
PROBE-P PROBE-S PROSE Press CSI
Steam CSI Fid CSI (MRS) Echo CSI (MRS) Spin Echo (MRS)
Accept
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
两个问题的回答
1. 为什么水在Ｔ1WI为低信号影，脂肪为高信号影。
2. 为什么水在Ｔ2WI为高信号影，脂肪为高信号影，肝为低信号影。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
PULSE SEQUENCE
STANDARD
Spin Echo Localizer
Inversion Recovery
FAST SPIN ECHO
FSE SSFSE FSE-IR SSFSE-IR
FSE-XL FRFSE-XLT T1 FLAIR T2 FLAIR
GRADIENT ECHO
GRE Fast GRE Fast GRE ET
Mz
M

T1 63％
M

T2 37 ％
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
90° 脉冲
“90° pulse”
Mz
180°脉冲
“180° pulse”
Mz 去相位
复相位
Mxy Mxy，自由感应衰减（ FID）
三组主要概念

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
FOV的选择
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MRA检查
常规扫描 T2WI-TRA 3D-TOF-MRA薄层扫描
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
眼眶扫描
线圈选择：
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
眼眶平扫
常规扫描:3mm T2WI-FS-TRA T1WI-TRA T2WI-FS-COR T2WI-FS-SAG
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
内听道平扫
常规扫描 T2WI-TRA（3-4mm） T2WI-COR T1WI-TRA 薄层扫描
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
垂体平扫
常规扫描 SE：T1WI-SAG，COR （垂直鞍底） T2WI-SAG，COR 3mm T2WI-TRA
颅脑MR检查
横断面
定位线：通过胼胝体的前后缘（平行于前后连合处的连线）
扫描范围：大脑凸面最高点到小脑（枕大孔处）
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR平扫
常规扫描 T1FLAIR-TRA T2WI-TRA T1FLAIR-SAG T2FLAIR-TRA DWI-TRA
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR平扫
怀疑海马病变 T1FLAIR-TRA T2WI-TRA T1FLAIR-SAG T2FLAIR-COR DWI-TRA
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
眼眶冠状面平扫
T2WI 脂肪抑制冠状位
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
处，请联系网站或本人删除。
眼眶增强扫描
？
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑增强扫描
怀疑颅骨、皮下软组织病变
增强应行脂肪抑制 SE：T1WI-FS-TRA SE：T1WI-FS-COR SE：T1WI-FS-SAG
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR平扫
怀疑海马病变 T1FLAIR-TRA T2WI-TRA T1FLAIR-SAG T2FLAIR-COR DWI-TRA
处，请联系网站或本人删除。
眼眶横断位平扫
T2WI 脂肪抑制横断位
T1WI 横断位
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
眼眶矢状位平扫
T2WI 脂肪抑制矢状位
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR平扫
怀疑脱髓鞘病变 T1FLAIR-TRA T2WI-TRA T1FLAIR-SAG T2FLAIR-COR/SAG （正中矢状面薄层） DWI-TRA
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR平扫
怀疑脑干、顶部病变 T1FLAIR-TRA T2WI-TRA T1FLAIR-SAG T2FLAIR-TRA DWI-TRA 加扫T2WI-COR
颅脑平扫+增强扫描
T1FLAIR TRA SE：T1WI SAG
T2WI-TRA T2FLAIR-TRA DWI-TRA SE：T1WI-TRA，SAG，
COR+C

本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑增强扫描
颅脑直增 DWI/T2WI-TRA （无平扫片者需加扫） SE：T1WI-TRA SE：T1WI-COR SE：T1WI-SAG
头颈部MR扫描
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR检查
检查前准备：检查前排便、排尿提供耳塞或耳机去除含金属物（助听器、发卡、首饰、耳环等）线圈：颅脑线圈
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
垂体平扫及增强扫描
常规扫描 SE：T1WI-SAG，COR T2WI-SAG，COR SE：T1WI-SAG+C SE：T1WI-SAG+C
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
颅脑MR平扫
怀疑颅骨、皮下病变 T1FLAIR-TRA T1FLAIR-SAG T2WI-FS-TRA T2WI-FS-COR DWI-TRA
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
