现代机械制图 -1

图1－4 标题栏格式 a 图1－4 标题栏格式 b
二、比例（ GB/T 14690－1993 ）
比例——图样中图形与其实物相应要素的线
性尺寸之比。
原值 比例 放大 比例 缩小 比例
2:1 (2.5:1) 5:1 (4:1)
用不同比例画出的图形
1:1
n n
1×10 :1 n (2.5×10 :1)
2×10 :1 n (4×10 :1)
体字字头向右倾斜，与水平基准线约成75°。
汉字
汉字的结构分析示例
四、图线（ GB/T 17450－1998、GB/T 4457.4－2002 ）
1．图线的线型及应用
图1－6 图线的应用
2．图线画法
（1）细虚线、细点画线、细双点画线与其他图线相 交时尽量交于画或长画处。
图1－7 圆中心线的画法
图1－14 两块三角板配合使用
三角板配合画线
3．圆规和分规 圆规用来画圆和圆弧。
圆规画圆
分规——用来截取线段和等分直线或圆周，以 及量取尺寸的工具。
图1－16 分规的使用
4．铅笔 B表示软性铅笔，B前面的数字越大，表示铅 芯越软（黑）。 H表示硬性铅笔，H前面的数字越大，表示铅 芯越硬（淡）。
1．字体工整、笔画清楚、间隔均匀、排列整齐。字 体的号数即字体的高度 h 分为 8 种：20、14、10、7、5、 3.5、2.5、1.8 mm。 2．汉字应写成长仿宋体，并采用国家正式公布的简
化字。
3．长仿宋体汉字的书写要领： 横平竖直、注意起落、结构匀称、填满方格。
4．数字和字母可写成直体和斜体（常用斜体），斜
（2）细虚线直接在粗实线延长线上相接时，细虚线
应留出空隙；细虚线与粗实线垂直相接时则不留空隙；细

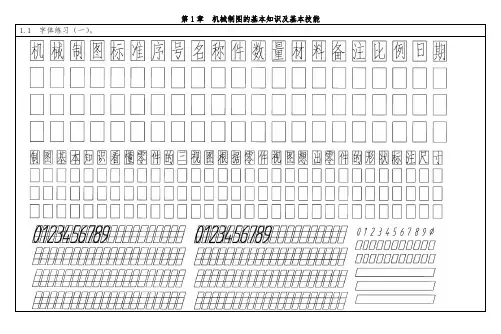

1.1 字体练习（一）。

1.2 字体练习（二）。

1.3 在指定位置，按图例绘制各种图线和形状。

1.6 找出上图中尺寸注法的错误，并在下图中正确地标注。

1.7 正确地标注下图中的尺寸（尺寸数字从图中按1:1量取整数）。

1．
2．
1.8 几何作图练习（一）。

1．参照所示图形和尺寸，以1:1的比例在指定位置画出图形并标注尺寸。

3．参照小图所示图形，在指定位置完成图形。

1.9 几何作图练习（二）。

1．参照所示图形及尺寸，以1:1的比例在空白位置画出图形。

2．以1:1的比例在指定位置用四心圆法画椭圆。

1.10 按小图上所标注尺寸，用1:1比例完成下列图形的线段连接。

1．3．2．
4.10 在A3图纸上以适当的比例画出下列图形并标注尺寸。

1、
2、
3、。

15-1.分析回转体截交线，补画第三视图。
15-1 15-2 15-3 15-4 15-5 15-6
15-2.分析回转体截交线，补画第三视图。
15-1 15-2 15-3 15-4 15-5 15-6
15-3.分析回转体截交线，补画第三视图。
15-1 15-2 15-3 15-4 15-5 15-6
(2)
是 正垂线
是 侧平线
6-1-1、2 6-1-3、4 6-2 6-3
6-1.判别下列直线的空间位置,并画出第三个投影。
(3)
(4)
是 正平线 线
是 一般位置 线
6-1-1、2 6-1-3、4 6-2 6-3
6-2.判别两直线在空间的相对位置。
(1)
(2)
(3)
(4)
交叉
相交
交叉
平行
6-1-1、2 6-1-3、4 6-2 6-3
20-4.根据已知视图，画斜二等轴测图。
20-1 20-2 20-3 20-4
21-1.根据轴测图，徒手画出物体的三视图。
21-1 21-2 21-3 21-4
21-2.根据轴测图，徒手画出物体的三视图。
21-1 21-2 21-3 21-4
21-3.根据轴测图，徒手画出物体的三视图。
21-1 21-2 21-3 21-4
9-4.参看轴测图，补全三视图中所缺的图线。
9-1 9-2 9-3 9-4 9-5 9-6
9-5.参看轴测图，补全三视图中所缺的图线。
9-1 9-2 9-3 9-4 9-5 9-6
9-6.参看轴测图，补全三视图中所缺的图线。
9-1 9-2 9-3 9-4 9-5 9-6
10-1.参看轴测图，画出物体第三视图。

5.两三角板配合画线段的平行线、垂直线
⑴画已知线段的平行线
⑵画已知线段的垂直线
1.2.2
分规和圆规
1．分规 分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢 两腿时两针尖应汇交于一点，如图1-10所示。
延长杆
R
图1-10 分规及其使用方法
图1-11 圆规的使用方法
2．圆规 圆规用于画圆弧和圆，它的固定腿上装有钢针，钢针的两端形状不同，带有台 阶的一端用于画圆和圆弧，使用时将针尖全部扎入图板，台阶接触纸面，具有 肘关节的腿用来插铅笔或直线笔的插腿，画圆时要弯曲肘关节并调整针尖方向， 使它们分别垂直于纸面。画大图时要加延长杆，如图1-11所示。
图1-13 曲线板的使用
2．曲线板 曲线板是画非圆曲线的工具。用曲线板画曲线的方法如图1-13所示。先 定出曲线上足够数量的点，在曲线板上选取相吻合的曲线段，至少要通 过三至四个点，为使整段曲线光滑连接，两段之间应有重复，如图1-13 所示。
1.3 几何作图
一、等分线段
等分线段就是将一已知线段分成需要的份数。 若该线段能被等分数整除可直接用三角板将其等分。如果不能整除 则可采用作辅助线的方法等分。 例: 试用辅助线法将AB线段9等分。
2．圆和圆弧的画法
先用相互垂直的两段细点画线确定圆心。若画小圆可先在中心线上定出距离圆心 约等于半径的四个点，然后依次画四段圆弧线，每段都转到自己顺手的方位画出，如 图所示。画较大圆时，可再加画一对或几对相互垂直的直线，可以多取些点，分段画 出，最后擦去不用的线，如图所示。
3．椭圆的画法 画椭圆时，先画垂直相交的两条点画线，作为长、短轴，目测定出椭圆长、 短轴上的四个端点，再画出其外切矩形或外切平行四边形，并在对角线上按相同 比例取四个点（E1:EO=3:7），最后用四段圆弧徒手连成椭圆，如图1-24所示。
