苏科版八年级物理上册 光的折射 透镜专题练习(解析版)

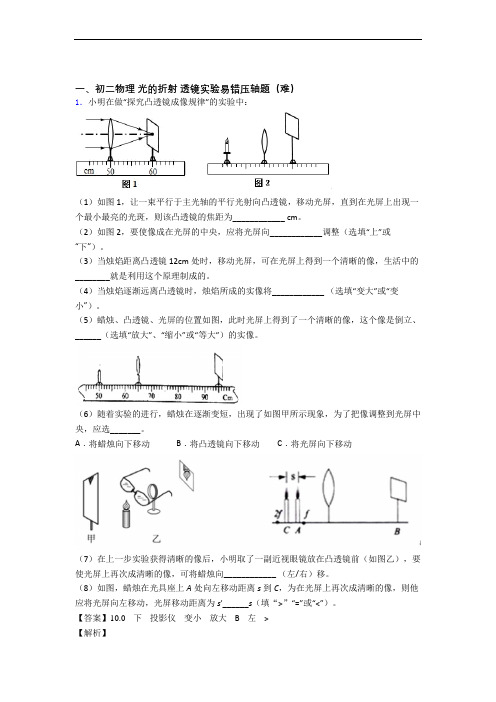

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

一、光的折射1、折射现象：（1）定义：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫做光的折射。

（2）基本概念：①入射光线：照射到两种介质分界面的光线AO②折射光线：光进入另一种介质被折射后的光线OB③法线：过入射点且垂直于分界面的直线NN'④入射角：入射光线与法线的夹角α⑤折射角：折射光线与法线的夹角γ2、折射的特点：当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧；入射角增大（或减小）时，折射角也随之增大（或减小）。

光垂直于介质表面的入射时，折射角等于零。

注：1、光的折射现象：（1）筷子“弯折”；（2）池水变浅；（3）海市蜃楼。

2、光在从一种介质斜射入另一种介质时，除了发生折射以外，在两种介质的交界面还发生了反射。

3、当光从空气斜射入水（或玻璃）中时，折射光线偏向法线方向，即折射角小于入射角；当光从水（或玻璃）斜射入空气时，折射光线偏离法线方向，即折射角大于入射角；4、在折射现象中，折射角随着入射角的增大而增大。

二、凸透镜和凹透镜1、透镜：中间厚边缘薄的透镜叫凸透镜；中间薄，边缘厚的透镜叫凹透镜2、主光轴：通过两个球面球心的直线。

3、光心（O）：主光轴上的一个特殊点，通过这个点的光传播方向不改变。

凸透镜凹透镜4、焦点（F）：凸透镜能使平行于主光轴的光线会聚于一点。

这个点叫焦点。

平行光经过凹透镜会发散，发散光线的反向延长线会聚在主光轴上一点，这点叫凹透镜的虚焦点。

5、焦距（f）：焦点到凸透镜光心的距离。

凸透镜凹透镜6、对光线的作用：凸透镜对光线有会聚作用，也叫会聚透镜；凹透镜对光线有发散作用，也叫发散透镜。

注：1、凸透镜有两个焦点，凹透镜有两个虚焦点；2、放在凸透镜焦点上的光源发出的发散光束，经过凸透镜折射之后变成平行光束，幻灯机、投影仪、舞台上的追光灯等仪器就是利用了这一原理；3、凹透镜的虚焦点，“虚”表示该点并不是实际光线的交点，而是逆着凹透镜折射光线的方向看去。

第三章光的折射透镜（易错55题19大考点）训练范围：苏科版八年级上册第3章。

一．光的折射现象（共9小题）1．下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，人在岸边看到水中鱼的位置，比鱼在水里的实际位置高一些B．图乙中，雨后的彩虹说明太阳光是由红、绿、蓝三种色光混合而成C．图丙中，树荫下光斑的形状与树叶间小孔的形状有关D．图丁中，坐在教室边上的同学看不清黑板上的字，是因为发生了光的漫反射【答案】A【解答】解：A、由于光的折射，在岸上看到水里的鱼比它的实际位置高一些，故A正确；B、雨后的彩虹说明太阳光是由七种色光组成的，故B错误；C、树荫下光斑是太阳经小孔成的实像，像的形状与小孔的形状无关，故C错误；D、坐在教室边上的同学看不清黑板上的字，是因为发生了光的镜面反射，故D错误。

故选：A。

2．下列几种现象中，属于光的折射现象的是（）A．屏幕上的手影B．平面镜中的像C．海上出现海市蜃楼D．水中亭子的倒影【答案】C【解答】解：A、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播。

故A不符合题意。

B、平面镜成像属于光的反射，故B不符合题意。

C、海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的，故C符合题意。

D、水中亭子的倒影是平面镜成像，平面镜成像属于光的反射，故D不符合题意。

故选：C。

3．在太公湖，妈妈给小明拍照时，看到了对岸树木在水中的倒“影”、水中的鱼“影”、地面上小雨的“影”子。

关于“影”的形成原理，下列说法正确的是（）A．妈妈的摄“影”——光的直线传播B．树木的倒“影”——光的反射C．水中的鱼“影”——光的反射D．小雨的“影”子——光的折射【答案】B【解答】】解：A、妈妈的摄“影”，属于凸透镜成像，是由光的折射形成的，故A错误；B、树木的倒“影”，属于平面镜成像，是由光的反射形成的，故B正确；C、水中的鱼“影”，水中鱼反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，即鱼“影”是由光的折射形成的，故C错误；D、小雨的“影”子，是由于光的直线传播形成的，故D错误。

八年级物理上册第四章光的折射透镜专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、如图所示，在平静的水面，国家大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳。

这个倒影形成的原理是（）A．光的直线传播B．光的反射C．光的折射D．光的色散2、光学知识在我们的生活、学习中有着广泛应用。

下列说法中（）①近视镜是凸透镜，利用了凸透镜对光有会聚作用②照相时，被照者应位于镜头二倍焦距以外③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理④阳光下绿树的影子是光沿直线传播形成的A．只有①④正确B．只有②④正确C．只有②③正确D．只有①③正确3、2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。

王大爷从报纸上看到这一消息时，感到无比自豪。

他用放大镜读报时透过镜片看到的文字是（）A．倒立、缩小的实像B．正立、放大的虚像C．倒立、放大的实像D．正立、缩小的虚像4、如图所示的四个光现象中，由光的反射形成的是（）A．“日环食”现象B．人眼看到不发光的物体C．照相机成像D．白色的太阳光通过三棱镜5、中华文明源远流长，中华文化博大精深.唐诗宋词璀璨夺目，蕴含丰富的光学知识。

如太白名句“举杯邀明月，对影成三人”：描述李白月下独酌，顾观地上已影，俯看杯中自己，下面四幅图，与李白诗中描述的光学现象，成因相同的是（）A．①④B．②③C．①③D．②④第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1”､“2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____｡2、如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是_________ 、 ____________ 的虚像．如果在文物上有两条相交的裂纹，其夹角是5°．要想看到的像更大些，应该将放大镜离裂纹稍微 ______ 些．此时放大后的两条裂纹的夹角_______ 5°（选填“大于”、“小于”或“等于”）。

八年级物理上册第四章光的折射透镜专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、光的应用在生活中无处不在，下列有关光现象的描述中不合理的是（）A．日食现象是由于光沿直线传播形成的B．近期四川多次出现日晕现象（太阳周围的彩色光环）是由光的折射形成的C．小张面对平面镜靠近时，镜中的虚像大小不变D．小明用摔掉了约三分之一的老花镜片做成的投影仪镜头，不能显示物体完整的像2、岸上的人看到水中小鱼的光路图是（）A．B．C．D．3、日晷是我国古代劳动人民用来计时的一种工具。

如图所示，通过观察直杆在太阳下影子的位置就可知道时间。

下列现象与日晷工作原理相同的是（）A．池水映明月B．形影紧相依C．潭清疑水浅D．镜子正衣冠4、下列关于生活中的光现象说法中正确的是（）A．由于太阳光穿过大气层时会发生折射，我们观察到日出的时间会比实际日出时间早B．近视眼看远处物体时，像成在视网膜后方，需佩戴凹透镜C．雨后的彩虹是光的色散现象，其中，红、黄、蓝三种颜色叫做色光的三原色D．雨后的夜晚，当我们迎着月光走时，地上发暗处是积水，主要水面发生了镜面反射5、在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。

测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。

下列说法中正确的是（）A．由图甲可知该凸透镜的焦距是40.0cmB．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同C．若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、在探究“凸透镜成像规律”的实验中：将焦距为10cm 的凸透镜，固定在光具座50cm 的刻度处，将蜡烛从如图所示位置，移到光具座20cm 刻度处，此时物距u 满足__________（选填“2u f >”、“u <2f ”、“2f u f <<”），需将光屏向__________（选填“左”或“右”）移动，才能在光屏上成清晰的、_________（选填“正立”或“倒立”）的__________（选填“实像”或“虚像”），此成像的特点与（选填“照相机”“投影仪”或“放大镜”）原理相同；这时若保持凸透镜的位置不变，仅将蜡烛和光屏位置互换，光屏上__________（选填“能”或“不能”）再次得到烛焰清晰的像。

第三章光的折射透镜专题训练专题训练三透镜及其应用一．选择题1．如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是（）A．看到的鸡蛋比实际的浅一点B．看到的鸡蛋都是虚像C．看到的鸡蛋比实际大一点D．看到的鸡蛋比实际小一点2．麻省理工学院的研究团队将一特殊的纳米颗粒嵌入到植物叶子中，创造了一种可由LED充电的发光植物。

研究者通过凸透镜观察到如图所示的现象。

下列有关说法不正确的是（）A．该发光植物属于光源B．研究者通过凸透镜观察到的是叶片放大的虚像C．要使观察到的像更大一些，叶片应该靠近凸透镜D．研究者看见叶片是绿色的，是因为其反射了绿光3．下列判断中正确的是（）A．甲图反映了近视眼的形成原因，需配戴丙图中的眼镜对视力进行矫正B．甲图反映了远视眼的形成原因，需配戴丁图中的眼镜对视力进行矫正C．乙图反映了近视眼的形成原因，需配戴丁图中的眼镜对视力进行矫正D．乙图反映了远视眼的形成原因，需配戴丙图中的眼镜对视力进行矫正4．焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为12cm，若凸透镜靠近白纸，看到光斑的大小和亮度的变化情况是（）A．光斑一直变大，亮度越来越暗B．光斑一直变小，亮度越来越暗C．光斑先变小后变大，亮度先变亮后变暗D．光斑一直变大，亮度越来越亮5．小露同学在做探究凸透镜成像规律时，出现了如图所示的情形，则凸透镜的焦距可能是（）A．3 cm B．6 cm C．9 cm D．16 cm6．（2024•福建三模）图甲是我们使用电脑时常会用到的光电鼠标，光电鼠标的原理是利用发光二极管的光照射鼠标垫（如图乙），反射后经凸透镜再进入鼠标的光学感应器（相当于光屏），用来记录移动动作，以此捕捉移动位置的不同画面。

图中光学感应器、凸透镜、发光二极管等元件固定在鼠标内。

下列说法正确的是（）A．当发光二极管发出的光照射在粗糙的鼠标垫上时会发生镜面反射B．若成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，则在光学感应器上所成的像是倒立、放大的实像C．将鼠标离开鼠标垫一定高度悬空时，像成在光学感应器的下方D．将鼠标离开鼠标垫一定高度悬空所成的像变大7．小李用透明塑料盒设计了一个昆虫标本观察器，如图所示。

一、初二物理光的折射透镜实验易错压轴题（难）1．探究凸透镜成像的规律。

(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。

点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。

若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，还想在光屏上看到清晰的像，应将光屏适当______（填“靠近”或“远离”）凸透镜。

【答案】同一高度C投影仪能靠近【解析】【分析】【详解】(1)[1]为使烛焰的像成在光屏的中心，在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度。

(2)[2]当蜡烛、凸透镜在如图所示的位置时，蜡烛在1倍焦距和2倍焦距之间，像会成在2倍焦距以外，所以光屏要调整光屏到C点。

[3]生活中的投影仪成像原理是物体在1倍焦距和2倍焦距之间，像在2倍焦距以外。

(3)[4]保持凸透镜的位置不变，将蜡烛和光屏位置对调，根据光路的可逆性光屏上仍能成清晰的像。

[5]若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，光线通过凸透镜后会会聚一些，还想在光屏上看到清晰的像，就要让光屏靠近凸透镜。

2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在探究凸透镜成像规律时，如图甲所示，将凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，由凸透镜A成像中物距和像距的变化关系画出图像如图乙所示；接着保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示：(1)请根据上述实验现象和凸透镜成像规律判断；凸透镜A的焦距是_____cm，凸透镜A的焦距_____（填“大于”“小于”或“等于”）凸透镜B的焦距；(2)在图甲中，保持凸透镜位置不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_____（填“左”或“右”）移动一段距离，像将_____（填“变大”“变小”或“不变”）；(3)图丙所示的实验现象可以说明_____（填“照相机”“幻灯机”或“放大镜”）的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和蜡烛的位置不动，应使光屏_____（填“靠近”或“远离”）凸透镜，才能在光屏上再次看到烛焰清晰的像；(4)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。

实验室有A 、B 两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A 的焦距为________cm ；为了便于完成探究过程，应该选择透镜______（选填“A ”或“B ”）进行实验，并将此透镜固定在光具座上的50cm 刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。
