110KV屋外配电装置安装技术措施(DOC 21页)

110kV变电站安装工程的技术措施探讨随着电力系统的不断发展，110kV 变电站作为电力系统中的重要组成部分，其安装工程的质量和可靠性对于电力系统运行至关重要。

在进行 110kV 变电站安装工程时，需要采取一系列的技术措施，以确保工程的安全性和稳定性。

本文将对 110kV 变电站安装工程的技术措施进行探讨。

一、工程前期准备1. 场地选择与测量110kV 变电站的场地选择是安装工程的首要问题。

应选择离负荷中心近、地形平坦、通信便利、污染少的地区。

在确定好场地后，需要进行详细的测量工作，包括场地的地质情况、土壤条件、地下水位、气象条件等，以便为后续工程提供准确的数据支持。

2. 设计方案确认在场地选择并测量之后，需要进行设计方案的确认。

设计方案应满足变电站的规模、功能需求，并且符合电力系统的规划布局。

设计方案的确认是后续工程的基础，对于安装工程的质量和安全性有着重要的影响。

3. 材料采购与准备在确定好设计方案后，需要进行材料采购与准备工作。

这包括变电设备、输电线路、绝缘子、钢结构、电缆、电缆槽等各类材料的采购，并且要保证材料的质量和数量满足工程需要。

二、施工技术措施1. 场地平整与基础施工在进行变电站安装工程时，首先需要进行场地平整工作，确保场地的平整度和整体布局满足设计要求。

然后进行变电站的基础施工，包括基础桩的打设、钢筋的绑扎、混凝土的浇筑等工作，以确保变电站的基础稳固和可靠。

2. 设备吊装与安装变电站的设备吊装与安装是安装工程的重点环节。

在进行设备吊装时，需要严格按照操作规程进行操作，确保吊装过程中设备和人员的安全。

在设备安装过程中，需保证设备的准确位置和稳固，以确保设备的正常运行和安全性。

3. 电缆敷设与绝缘处理110kV 变电站的电缆敷设与绝缘处理是关键的工作之一。

在进行电缆敷设时，需要确保电缆的规范布置和牢固固定，避免电缆在运行过程中的损坏。

在进行绝缘处理时，需要选择适当的绝缘材料，并严格按照操作规程进行处理，以确保绝缘材料的可靠性和稳定性。

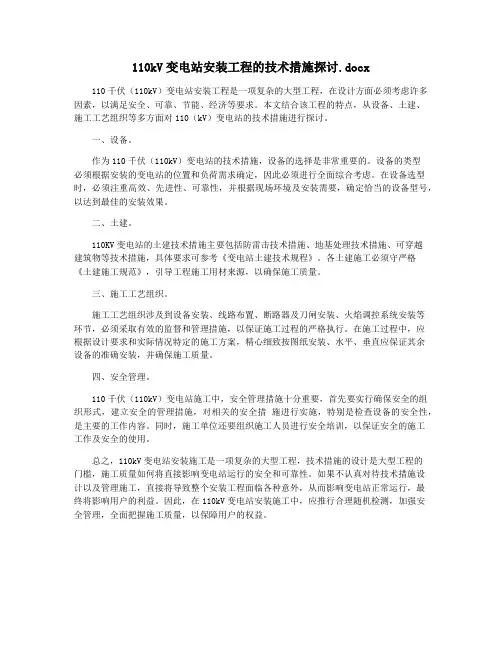

110kV变电站安装工程的技术措施探讨.docx110千伏（110kV）变电站安装工程是一项复杂的大型工程，在设计方面必须考虑许多因素，以满足安全、可靠、节能、经济等要求。

本文结合该工程的特点，从设备、土建、施工工艺组织等多方面对110（kV）变电站的技术措施进行探讨。

一、设备。

作为110千伏（110kV）变电站的技术措施，设备的选择是非常重要的。

设备的类型必须根据安装的变电站的位置和负荷需求确定，因此必须进行全面综合考虑。

在设备选型时，必须注重高效、先进性、可靠性，并根据现场环境及安装需要，确定恰当的设备型号，以达到最佳的安装效果。

二、土建。

110KV变电站的土建技术措施主要包括防雷击技术措施、地基处理技术措施、可穿越建筑物等技术措施，具体要求可参考《变电站土建技术规程》。

各土建施工必须守严格《土建施工规范》，引导工程施工用材来源，以确保施工质量。

三、施工工艺组织。

施工工艺组织涉及到设备安装、线路布置、断路器及刀闸安装、火焰调控系统安装等环节，必须采取有效的监督和管理措施，以保证施工过程的严格执行。

在施工过程中，应根据设计要求和实际情况特定的施工方案，精心细致按图纸安装、水平、垂直应保证其余设备的准确安装，并确保施工质量。

四、安全管理。

110千伏（110kV）变电站施工中，安全管理措施十分重要，首先要实行确保安全的组织形式，建立安全的管理措施，对相关的安全措施进行实施，特别是检查设备的安全性，是主要的工作内容。

同时，施工单位还要组织施工人员进行安全培训，以保证安全的施工工作及安全的使用。

总之，110kV变电站安装施工是一项复杂的大型工程，技术措施的设计是大型工程的门槛，施工质量如何将直接影响变电站运行的安全和可靠性。

如果不认真对待技术措施设计以及管理施工，直接将导致整个安装工程面临各种意外，从而影响变电站正常运行，最终将影响用户的利益。

因此，在110kV变电站安装施工中，应推行合理随机检测，加强安全管理，全面把握施工质量，以保障用户的权益。

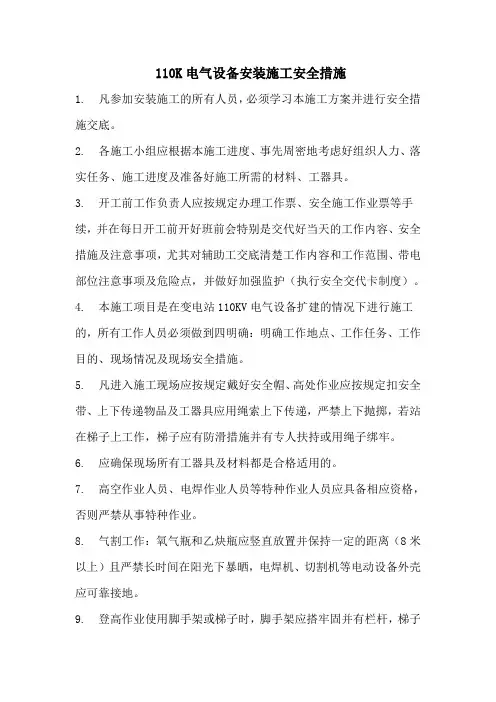

110K电气设备安装施工安全措施1. 凡参加安装施工的所有人员，必须学习本施工方案并进行安全措施交底。

2. 各施工小组应根据本施工进度、事先周密地考虑好组织人力、落实任务、施工进度及准备好施工所需的材料、工器具。

3. 开工前工作负责人应按规定办理工作票、安全施工作业票等手续，并在每日开工前开好班前会特别是交代好当天的工作内容、安全措施及注意事项，尤其对辅助工交底清楚工作内容和工作范围、带电部位注意事项及危险点，并做好加强监护（执行安全交代卡制度）。

4. 本施工项目是在变电站110KV电气设备扩建的情况下进行施工的，所有工作人员必须做到四明确：明确工作地点、工作任务、工作目的、现场情况及现场安全措施。

5. 凡进入施工现场应按规定戴好安全帽、高处作业应按规定扣安全带、上下传递物品及工器具应用绳索上下传递，严禁上下抛掷，若站在梯子上工作，梯子应有防滑措施并有专人扶持或用绳子绑牢。

6. 应确保现场所有工器具及材料都是合格适用的。

7. 高空作业人员、电焊作业人员等特种作业人员应具备相应资格，否则严禁从事特种作业。

8. 气割工作：氧气瓶和乙炔瓶应竖直放置并保持一定的距离（8米以上）且严禁长时间在阳光下暴晒，电焊机、切割机等电动设备外壳应可靠接地。

9. 登高作业使用脚手架或梯子时，脚手架应搭牢固并有栏杆，梯子应有防滑措施并有人扶持。

高空作业人员要衣着灵便，穿胶底鞋，并正确配戴个人防护用具，应系好安全带并扣好安全钩。

10. 施工现场搬运梯子等长物应两人一起放倒搬运。

11. 二次电缆施工时，应注意不等误伤其它运行中的电缆并及时做好封堵工作。

12. 现场施工的所有工作人员严禁将禁带物品（手机、打火机等）带入工作现场，严禁带酒气、酒意进行工作，所有工作人员应严格遵守《电业安全工作规程》及有关安全工作规定。

13. 每天开工前均应检查现场安全措施是否有变动，是否与工作票相符、是否符合现场实际，严禁擅自改变现场的安全措施。

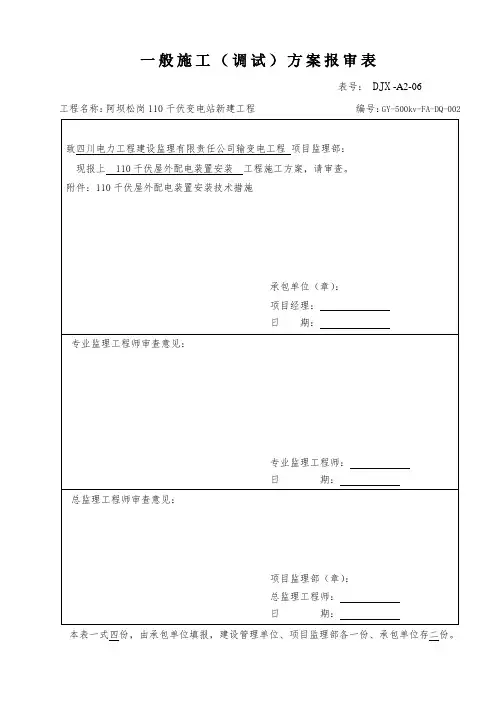

一般施工（调试）方案报审表表号：DJX -A2-06工程名称：阿坝松岗110千伏变电站新建工程编号：GY-500kv-FA-DQ-002本表一式四份，由承包单位填报，建设管理单位、项目监理部各一份、承包单位存二份。

松岗110千伏变电站新建工程110KV屋外配电装置安装技术措施四川电力建设二公司松岗项目部110KV屋外配电装置安装技术措施文件编号：受控状态：批准：年月日审定：年月日会签：年月日年月日年月日审核：年月日编写：年月日生效日期：年月日目录1 编制依据 (5)2 工程概况 (5)3 施工方法及技术要求 (5)4 质量措施 (13)5 安全措施 (13)6 施工进度计划 (13)7 质量检验控制点设置及验收标准，应产生的质量记录 (14)8 主要工程量 (18)9 要求提供的施工机具、设备、材料数量 (19)10 施工应具备的条件 (19)500KV配电装置安装技术措施1 编制依据1.1 四川电力设计咨询有限责任公司施工图（59-B368S-D0103）；1.2 《电气装置安装工程施工及验收规范》合编；1.3 《电力安全工作规程》(变电部分)1.4 《电气装置安装工程质量检验及评定规程》；1.5 电气装置安装工程电气设备交接试验标准 GB50150-20061.6 建设安全健康与环境管理工作规定1.7 厂家技术资料2 工程概况松岗110千伏变电站新建工程500千伏部分,本期出线2回(绵阳西线1回、绵阳东线1回)。

最终出线6回。

110KV本期1个完整串（第1串）和2个不完整串（第2串、第3串）。

本期安装以下设备：Ⅰ、Ⅱ组母线、母线接地开关、母线避雷器及母线电压互感器；第1串（完整串）；第2、3串（2个半串）各只上两台断路器，预留出线的断路器不上，用跨条与母线相连。

3施工方法及技术要求3.1 3AP2-FI 110KV SF6断路器安装3AP2-FI 110KV SF6断路器是由西门子（杭州）高压开关设备有限公司生产的以SF6气体作为绝缘和灭弧介质的压气式高压开关，三相户外式。

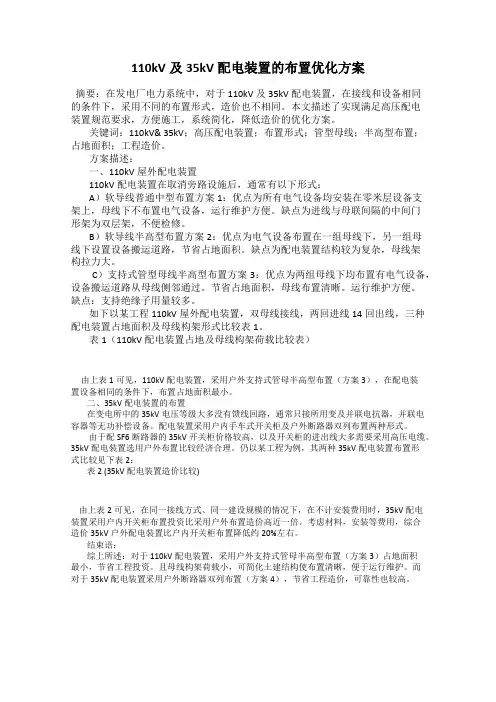

110kV及35kV配电装置的布置优化方案摘要：在发电厂电力系统中，对于110kV及35kV配电装置，在接线和设备相同的条件下，采用不同的布置形式，造价也不相同。

本文描述了实现满足高压配电装置规范要求，方便施工，系统简化，降低造价的优化方案。

关键词：110kV& 35kV；高压配电装置；布置形式；管型母线；半高型布置；占地面积；工程造价。

方案描述：一、110kV屋外配电装置110kV配电装置在取消旁路设施后，通常有以下形式：A）软导线普通中型布置方案1：优点为所有电气设备均安装在零米层设备支架上，母线下不布置电气设备，运行维护方便。

缺点为进线与母联间隔的中间门形架为双层架，不便检修。

B）软导线半高型布置方案2：优点为电气设备布置在一组母线下，另一组母线下设置设备搬运道路，节省占地面积。

缺点为配电装置结构较为复杂，母线架构拉力大。

C）支持式管型母线半高型布置方案3：优点为两组母线下均布置有电气设备，设备搬运道路从母线侧邻通过。

节省占地面积，母线布置清晰。

运行维护方便。

缺点：支持绝缘子用量较多。

如下以某工程110kV屋外配电装置，双母线接线，两回进线14回出线，三种配电装置占地面积及母线构架形式比较表1。

表1（110kV配电装置占地及母线构架荷载比较表）由上表1可见，110kV配电装置，采用户外支持式管母半高型布置（方案3），在配电装置设备相同的条件下，布置占地面积最小。

二、35kV配电装置的布置在变电所中的35kV电压等级大多没有馈线回路，通常只接所用变及并联电抗器，并联电容器等无功补偿设备。

配电装置采用户内手车式开关柜及户外断路器双列布置两种形式。

由于配SF6断路器的35kV开关柜价格较高，以及开关柜的进出线大多需要采用高压电缆。

35kV配电装置选用户外布置比较经济合理。

仍以某工程为例，其两种35kV配电装置布置形式比较见下表2：表2 (35kV配电装置造价比较)由上表2可见，在同一接线方式、同一建设规模的情况下，在不计安装费用时，35kV配电装置采用户内开关柜布置投资比采用户外布置造价高近一倍。

一般施工（调试）方案报审表表号：DJX -A2-06工程名称：阿坝松岗110千伏变电站新建工程编号：GY-500kv-FA-DQ-002本表一式四份，由承包单位填报，建设管理单位、项目监理部各一份、承包单位存二份。

松岗110千伏变电站新建工程110KV屋外配电装置安装技术措施四川电力建设二公司松岗项目部110KV屋外配电装置安装技术措施文件编号：受控状态：批准：年月日审定：年月日会签：年月日年月日年月日审核：年月日编写：年月日生效日期：年月日目录1 编制依据 (5)2 工程概况 (5)3 施工方法及技术要求 (5)4 质量措施 (12)5 安全措施 (13)6 施工进度计划 (13)7 质量检验控制点设置及验收标准，应产生的质量记录 (13)8 主要工程量 (18)9 要求提供的施工机具、设备、材料数量 (19)10 施工应具备的条件 (19)500KV配电装置安装技术措施1 编制依据1.1 四川电力设计咨询有限责任公司施工图（59-B368S-D0103）；1.2 《电气装置安装工程施工及验收规范》合编；1.3 《电力安全工作规程》(变电部分)1.4 《电气装置安装工程质量检验及评定规程》；1.5 电气装置安装工程电气设备交接试验标准 GB50150-20061.6 建设安全健康与环境管理工作规定1.7 厂家技术资料2 工程概况松岗110千伏变电站新建工程500千伏部分,本期出线2回(绵阳西线1回、绵阳东线1回)。

最终出线6回。

110KV本期1个完整串（第1串）和2个不完整串（第2串、第3串）。

本期安装以下设备：Ⅰ、Ⅱ组母线、母线接地开关、母线避雷器及母线电压互感器；第1串（完整串）；第2、3串（2个半串）各只上两台断路器，预留出线的断路器不上，用跨条与母线相连。

3施工方法及技术要求3.1 3AP2-FI 110KV SF6断路器安装3AP2-FI 110KV SF6断路器是由西门子（杭州）高压开关设备有限公司生产的以SF6气体作为绝缘和灭弧介质的压气式高压开关，三相户外式。

,张名图号图号索检册卷用 图 纸套数号图号序长组业专日月年人责负册卷人计设要主师程工总计设本说 明 及 清 册张张 套 用图 纸 新 制称名册卷共页册第卷第分部录目纸图程工页第号索检册卷注:图纸目录中图纸全部为三级及以下时,签署到专业组长即可220kV兰坪变电所土 建200511310928121314151611078911111111211311411516124名号序图号图检张数卷册套图用 图 纸号索,号第共页页B6341S-T0104-0153-B6341S-T0104171181192021B6341S-T0104-0222232425262728293022110kV屋外配电装置场地构架部分27110kV屋外配电装置场地构架基础平面布置图110kV屋外配电装置场地构架安装示意图GH300-9.00下-I~V型杆段加工图TD-PD96-4051-06TD-PD96-4051-07GH300-2.25上-I~V型杆段加工图11111111SGL-3上层钢梁（不带悬臂）详图SGL-2上层钢梁（悬臂长1.5m）详图SGL-1上层钢梁（悬臂长2.0m）详图GJZ-2 10.00m高端撑人字构架柱组装及基础图DZ-1钢柱（地线柱）详图DZ-3钢柱详图GL-2中间构架梁详图GL-1出线构架梁详图PT-1 10.00m高人字柱爬梯详图结点 3 详图结点 2 详图TD-PD98-1251-02TD-PD98-125TD-PD98-1251-05TD-PD98-1251-06TD-PD98-1251-10TD-PD98-1251-09TD-PD98-1251-08TD-PD98-1251-32TD-PD98-1251-11TD-PD98-1251-13TD-PD98-1251-26TD-PD98-1251-25结点 1 详图TD-PD98-1251-24MJZ-1 7.30m高人字构架柱组装及基础图TD-PD98-1251-04LZ-4（左）钢柱详图LZ-4（中）钢柱详图B6211S-T0104-03B6211S-T0104-04BLZ-15 15.00m高避雷针详图B2971S-T0105-03MGL-1母线构架梁详图TD-PD98-1251-07LZ-4（右）钢柱详图B6211S-T0104-05结点梁垫加工图B6211S-T0104-06DZ-4（左）钢柱详图LZ-5（左）钢柱详图DZ-5（右）钢柱详图B6211S-T0104-09B6211S-T0104-08B6211S-T0104-071111结点 7 详图TD-PD98-1251-30PT-2 7.30m高人字柱爬梯详图TD-PD98-1251-331人工挖孔灌注桩施工图B6341S-T0104-03

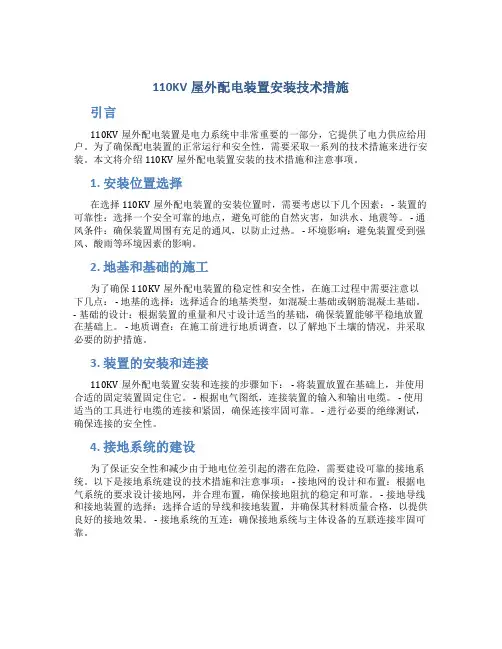

110KV屋外配电装置安装技术措施引言110KV屋外配电装置是电力系统中非常重要的一部分，它提供了电力供应给用户。

为了确保配电装置的正常运行和安全性，需要采取一系列的技术措施来进行安装。

本文将介绍110KV屋外配电装置安装的技术措施和注意事项。

1. 安装位置选择在选择110KV屋外配电装置的安装位置时，需要考虑以下几个因素： - 装置的可靠性：选择一个安全可靠的地点，避免可能的自然灾害，如洪水、地震等。

- 通风条件：确保装置周围有充足的通风，以防止过热。

- 环境影响：避免装置受到强风、酸雨等环境因素的影响。

2. 地基和基础的施工为了确保110KV屋外配电装置的稳定性和安全性，在施工过程中需要注意以下几点： - 地基的选择：选择适合的地基类型，如混凝土基础或钢筋混凝土基础。

- 基础的设计：根据装置的重量和尺寸设计适当的基础，确保装置能够平稳地放置在基础上。

- 地质调查：在施工前进行地质调查，以了解地下土壤的情况，并采取必要的防护措施。

3. 装置的安装和连接110KV屋外配电装置安装和连接的步骤如下： - 将装置放置在基础上，并使用合适的固定装置固定住它。

- 根据电气图纸，连接装置的输入和输出电缆。

- 使用适当的工具进行电缆的连接和紧固，确保连接牢固可靠。

- 进行必要的绝缘测试，确保连接的安全性。

4. 接地系统的建设为了保证安全性和减少由于地电位差引起的潜在危险，需要建设可靠的接地系统。

以下是接地系统建设的技术措施和注意事项： - 接地网的设计和布置：根据电气系统的要求设计接地网，并合理布置，确保接地阻抗的稳定和可靠。

- 接地导线和接地装置的选择：选择合适的导线和接地装置，并确保其材料质量合格，以提供良好的接地效果。

- 接地系统的互连：确保接地系统与主体设备的互联连接牢固可靠。

5. 保护措施为了确保110KV屋外配电装置的安全性，需要采取以下保护措施： - 安装适当的保护装置，如避雷器、隔离开关等，以保护装置免受过电压和其他电力故障的影响。

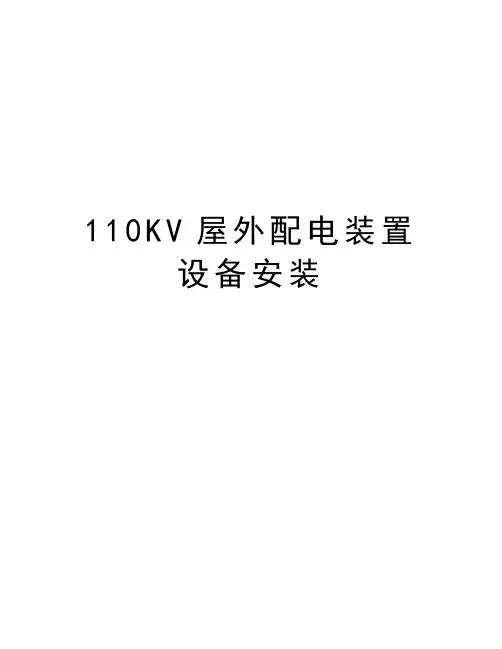

110K V屋外配电装置设备安装一般施工（调试）方案报审表表号：DJX -A2-06工程名称：阿坝松岗110千伏变电站新建工程编号：GY-500kv-FA-DQ-002本表一式四份，由承包单位填报，建设管理单位、项目监理部各一份、承包单位存二份。

松岗110千伏变电站新建工程110KV屋外配电装置安装技术措施四川电力建设二公司松岗项目部110KV屋外配电装置安装技术措施文件编号：受控状态：批准：年月日审定：年月日会签：年月日年月日年月日审核：年月日编写：年月日生效日期：年月日目录1 编制依据 (5)2 工程概况 (6)3施工方法及技术要求 (6)4 质量措施 (16)5 安全措施 (16)6 施工进度计划 (17)7 质量检验控制点设置及验收标准，应产生的质量记录 (17)8 主要工程量 (23)9 要求提供的施工机具、设备、材料数量 (23)10 施工应具备的条件 (24)500KV配电装置安装技术措施1 编制依据1.1 四川电力设计咨询有限责任公司施工图（59-B368S-D0103）；1.2 《电气装置安装工程施工及验收规范》合编；1.3 《电力安全工作规程》(变电部分)1.4 《电气装置安装工程质量检验及评定规程》；1.5 电气装置安装工程电气设备交接试验标准 GB50150-20061.6 建设安全健康与环境管理工作规定1.7 厂家技术资料2 工程概况松岗110千伏变电站新建工程500千伏部分,本期出线2回(绵阳西线1回、绵阳东线1回)。

最终出线6回。

110KV本期1个完整串（第1串）和2个不完整串（第2串、第3串）。

本期安装以下设备：Ⅰ、Ⅱ组母线、母线接地开关、母线避雷器及母线电压互感器；第1串（完整串）；第2、3串（2个半串）各只上两台断路器，预留出线的断路器不上，用跨条与母线相连。

3施工方法及技术要求3.1 3AP2-FI 110KV SF6断路器安装3AP2-FI 110KV SF6断路器是由西门子（杭州）高压开关设备有限公司生产的以SF6气体作为绝缘和灭弧介质的压气式高压开关，三相户外式。

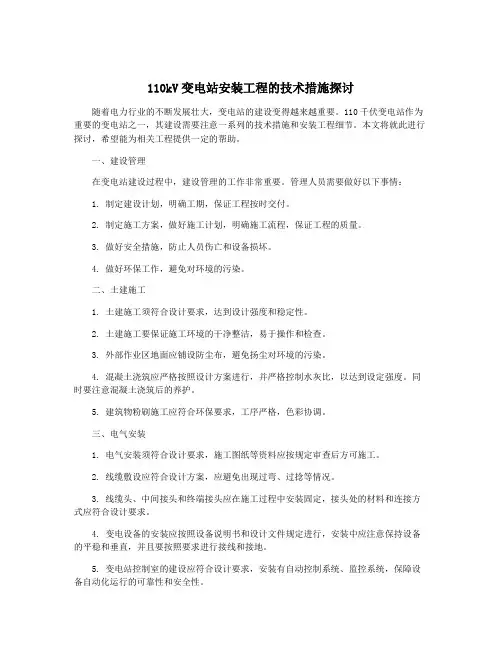

110kV变电站安装工程的技术措施探讨随着电力行业的不断发展壮大，变电站的建设变得越来越重要。

110千伏变电站作为重要的变电站之一，其建设需要注意一系列的技术措施和安装工程细节。

本文将就此进行探讨，希望能为相关工程提供一定的帮助。

一、建设管理在变电站建设过程中，建设管理的工作非常重要。

管理人员需要做好以下事情：1. 制定建设计划，明确工期，保证工程按时交付。

2. 制定施工方案，做好施工计划，明确施工流程，保证工程的质量。

3. 做好安全措施，防止人员伤亡和设备损坏。

4. 做好环保工作，避免对环境的污染。

二、土建施工1. 土建施工须符合设计要求，达到设计强度和稳定性。

2. 土建施工要保证施工环境的干净整洁，易于操作和检查。

3. 外部作业区地面应铺设防尘布，避免扬尘对环境的污染。

4. 混凝土浇筑应严格按照设计方案进行，并严格控制水灰比，以达到设定强度。

同时要注意混凝土浇筑后的养护。

5. 建筑物粉刷施工应符合环保要求，工序严格，色彩协调。

三、电气安装1. 电气安装须符合设计要求，施工图纸等资料应按规定审查后方可施工。

2. 线缆敷设应符合设计方案，应避免出现过弯、过捻等情况。

3. 线缆头、中间接头和终端接头应在施工过程中安装固定，接头处的材料和连接方式应符合设计要求。

4. 变电设备的安装应按照设备说明书和设计文件规定进行，安装中应注意保持设备的平稳和垂直，并且要按照要求进行接线和接地。

5. 变电站控制室的建设应符合设计要求，安装有自动控制系统、监控系统，保障设备自动化运行的可靠性和安全性。

6. 保证电气设备的绝缘性能，在安装中应采用专用工具，确保绝缘接头质量，提高绝缘电阻、较低电气泄漏等级。

7. 施工过程中要严格控制湿度和温度。

四、电气调试1. 电气设备的调试应按照设计要求进行，确保设备的正常运行。

2. 在调试过程中，要注意设备安排和试验人员配合，确保试验数据的真实性和可靠性。

3. 调试结束后，应进行必须的测试和校对工作，确保设备符合设计要求。

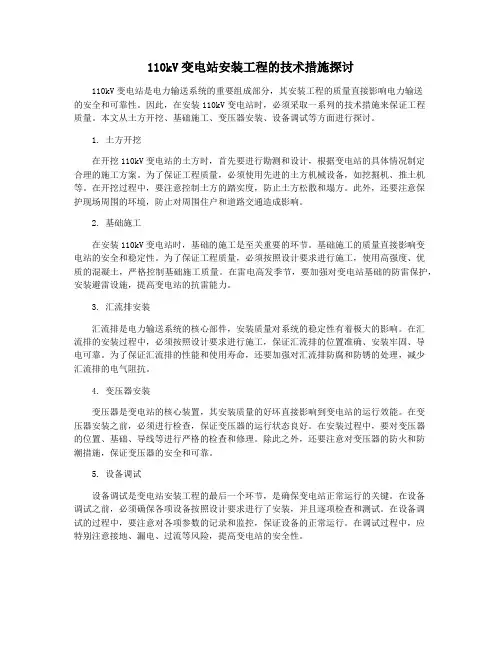

110kV变电站安装工程的技术措施探讨110kV变电站是电力输送系统的重要组成部分，其安装工程的质量直接影响电力输送的安全和可靠性。

因此，在安装110kV变电站时，必须采取一系列的技术措施来保证工程质量。

本文从土方开挖、基础施工、变压器安装、设备调试等方面进行探讨。

1. 土方开挖在开挖110kV变电站的土方时，首先要进行勘测和设计，根据变电站的具体情况制定合理的施工方案。

为了保证工程质量，必须使用先进的土方机械设备，如挖掘机、推土机等。

在开挖过程中，要注意控制土方的踏实度，防止土方松散和塌方。

此外，还要注意保护现场周围的环境，防止对周围住户和道路交通造成影响。

2. 基础施工在安装110kV变电站时，基础的施工是至关重要的环节。

基础施工的质量直接影响变电站的安全和稳定性。

为了保证工程质量，必须按照设计要求进行施工，使用高强度、优质的混凝土，严格控制基础施工质量。

在雷电高发季节，要加强对变电站基础的防雷保护，安装避雷设施，提高变电站的抗雷能力。

3. 汇流排安装汇流排是电力输送系统的核心部件，安装质量对系统的稳定性有着极大的影响。

在汇流排的安装过程中，必须按照设计要求进行施工，保证汇流排的位置准确、安装牢固、导电可靠。

为了保证汇流排的性能和使用寿命，还要加强对汇流排防腐和防锈的处理，减少汇流排的电气阻抗。

4. 变压器安装变压器是变电站的核心装置，其安装质量的好坏直接影响到变电站的运行效能。

在变压器安装之前，必须进行检查，保证变压器的运行状态良好。

在安装过程中，要对变压器的位置、基础、导线等进行严格的检查和修理。

除此之外，还要注意对变压器的防火和防潮措施，保证变压器的安全和可靠。

5. 设备调试设备调试是变电站安装工程的最后一个环节，是确保变电站正常运行的关键。

在设备调试之前，必须确保各项设备按照设计要求进行了安装，并且逐项检查和测试。

在设备调试的过程中，要注意对各项参数的记录和监控，保证设备的正常运行。

110KV屋外配电装置安装方案
1、本期110KV为1回出线，采用单母线接线方式，屋外软母线半高型布置，选用LGJ-185/30钢芯铝绞线，本期安装，主变压器，间隔布置SF6断路器各1台，隔离开关各1组，进线采用LGJ-185钢芯铝绞线架空至线路。

2、由于110KV本配电装置为屋外半高型布置，故设备的吊装可用汽车吊进行吊装。

3、隔离开关基础采用薄铁片找正垫平，安装采用倒装法，三相连杆（水平杆）根据现场实际尺寸制作，隔离开关的调整按厂家说明书要求进行，并达到产品的技术规定及规范要求。

4、F6断路器的吊装方式采用自下而上分件吊装，断路器的调整按厂家说明书要求进行，并达到产品的技术要求及规范要求。

安装前核对断路器，隔离开关中心线及标高，所有的设备支架及予埋件的基础尺寸，土建尺寸是否与电气安装图纸相符，如误差较大，需要对基础进行修正后，方能施工。

5、隔离开关安装程序：
施工准备→核对土建尺寸→开箱检查→主体安装→操作机构安装→操作连杆安装→静触头安装开关调整→整体操作→电气试验。

6、SF6断路器安装程序：
施工准备→核对土建尺寸→开箱检查→底座及机构箱安装→支持瓷套及绝缘拉杆安装→灭弧室安装→均压电容器安装液压机构安装→SF6气体检漏→断路器调整→电气试验。

7、钢芯铝绞架空线安装程序：
施工准备→测量、放线、下料→压接→组合安装→引下线安装。

110kV变电站安装工程的技术措施探讨110kV变电站安装工程是电力系统建设中非常重要的一环，其质量和安全直接影响到电力系统的稳定运行和供电质量。

针对110kV变电站安装工程，需要采取一系列的技术措施来保证其质量和安全。

本文将从工程前期准备、设备安装、工程验收等方面探讨110kV 变电站安装工程的技术措施。

一、工程前期准备1. 选址和规划：110kV变电站应选址在地势较高、周围无高建筑物、无易燃易爆品的地方。

选址时需要考虑到供电范围和环境保护等因素。

要根据变电站的功能和用地条件进行合理规划，确保变电站的建设与未来的扩容、改造等工作有关。

2. 设计和施工方案的论证：在施工前期，需要对110kV变电站的设计方案进行充分的论证和评估，确保其符合国家相关标准和规范，保证设备的可靠性和安全性。

施工方案需要经过合理的论证，包括施工工序、施工方法、安全措施等，以确保施工过程安全、顺利。

3. 设备选型和采购：110kV变电站涉及大量的设备和材料，设备的选型和采购直接影响到变电站的运行质量。

在前期准备中需要充分考虑设备的可靠性、性能、价格等因素，选择合适的设备供应商进行采购。

4. 人员培训和安全意识培养：在工程前期，需要对参与变电站安装工程的人员进行培训，包括设备操作、安全意识培养等，提高工作人员的专业技能和安全意识，确保他们能够熟练操作设备，保障施工安全。

二、设备安装1. 施工现场管理：110kV变电站安装工程的施工现场管理是非常重要的环节，需要严格遵守相关的安全规定和操作规程，确保施工现场的安全、整洁。

需要加强施工现场的巡视和监督，发现并及时整改可能存在的安全隐患。

2. 设备安装工艺控制：在设备的安装过程中，需要严格控制施工工艺，保证设备的安装质量。

对于大型设备和重要部件的安装，需要制定细致的操作方案和安装标准，确保设备的安装位置、安装角度等符合要求。

3. 质量控制和验收标准：设备安装完成后，需要进行严格的质量检测和验收。

110kv 线路施工技术措施（1）110kv 线路施工程序及工艺流程制定施工技术措施测量复核测量分坑埋件制作基础坑开挖基础坑验收铁塔基础砼浇筑及底盘、拉线盘、拉埋件安装线棒安装埋设排杆电杆焊接及接头防腐铁塔组装拉线制作横担、绝缘子串、金具、拉线安装立杆弧垂计算及其观测标志设置避雷线放线及连接避雷线紧线导线放线及连接导线紧线防震锤等附件安装导线跳线连接底盘、拉线盘制作拉线棒制作电杆采购运输横担、绝缘子串、金具、钢芯铝绞线、钢绞线及附件采购绝缘子检验试验避雷线跳线接地体安装及接地线连接（2）关键分部位施工技术措施严格按施工图纸、杆塔明细表及施工图设计说明的规定，按目前线路的常规方法进行施工。

施工前申请会同设计单位、业主代表及监理工程师进行现场技术交底，进行装号移交并进行测量复核。

1）施工测量分坑根据施工图纸中的线路平、断面图和杆塔明细表，现场核对线路杆塔定位后，测量放出各基杆位的杆坑、拉线坑中心位置桩、基础高程控制桩，同时每坑设置前、后、左、右控制桩（在不受基础开挖影响地方），以便基础施工和电杆安装控制使用。

2）基础工程A、混凝土杆预制混凝土基础预制混凝土底盘、拉线盘拟在现场附近制作，场地平整坚实，底部垫木模板，周边模板采用木模板，模板按底盘和拉线盘尺寸制作，符合规范要求，安装严密不漏浆。

预制厂配置一台 0.25m3拌和机拌制砼，严格按设计配合比配料，拌和均匀并按规范要求取样制作试件检验，采用软轴振捣器结合平板振捣器振捣。

达到初凝后拆模，浇筑后养护至设计强度。

底盘、拉线盘采用人工装卸车，5t 载重汽车运输至各杆位附近公路旁，人工搬运和安装就位。

安装前，电杆坑和拉线坑经尺寸和高程复核并经验收合格，且拉线棒槽和杆槽已挖好并符合要求。

拉线盘就位和安装拉线棒后，校对拉线棒方向和角度方分层覆土夯实回填。

底盘就位后，利用测量放出的控制桩校对其表面高程、平整度和中心线，误差控制在规范要求范围内。

B、铁塔现浇混凝土基础① 配比混凝土的配合比根据砂、石、水泥等原材料及现场施工条件，按照国标《普通混凝土配合比设计技术规程》的规定，通过计算和试配确定，并有适当的强度储备。

4 将机构的操作轴插入轴套内，放好垫片和螺母，然后将它们紧固到所需的力矩，卸 掉吊绳。
7.2.3 充 SF6 气体
1SF6 气体应预先进行抽样检验,以确定待充的 SF6 气体符合 GB12022-2006 中有关要求; 进口气体应满足 IEC 相关要求。
2 应根据当时的温度和厂家曲线来确定 SF6 的充气压力，充气应多充 0.02MPa（做微 水用），压力密封试验符合厂家规范。
1
台
2
活络扳手
10
把
3
套筒扳手
1
套
4
撬棍
2
把
5
磨光机
3
把
6
铅垂
2
只
7
电焊机
3
台
4.3 计量器具配备
序号
工具名称
数量
单位
备注
1
水平尺
1
台
2
5m 钢卷尺
2
把
河北保定曲阳光伏电站一期工程
110kV 屋外配电装置安装施工技术措施
4.4 材料、设备准备
序号
名称
1
槽钢
2
焊条
3
酒精
4
凡士林
5
电力复合脂
6
白布
7
彩条布
5
作业条件：
5.1 人员配置：各岗位人员到齐，身体检查后符合从事本项施工条件，并经过安 全、技术培训，考核通过。
5.2 工器具配备：工器具齐全，并检查合格。
5.3 材料配备：提前准备好施工材料，主材应报验，审批合格后待用。
5.4 力能配备：安装地点配备的三级电源盘已通电。
5.5 施工现场检查
5.5.1 施工环境

一、工程概况聊城新电厂一期工程220kV屋外配电装置采用单元进出线方式，共分1个进线走廊和2个出线走廊，分别为：#01、#02启动/备用变压器进线走廊、#1主变出线走廊、#2主变出线走廊，#01、#02启动/备用变压器预留内桥架设计，#01、#02启动/备用变压器进线合用一台西门子（杭州）高压开关有限公司生产的3AQ1EG-245型SF6断路器。

#01启动/备用变压器间隔设计有两组沈阳高压开关厂生产的GW2-220D（W）1600A型隔离开关，3台沈阳变压器有限公司生产的LB1-220W2型电流互感器，3台西安高压电瓷厂生产的Y10W5-216/545W型氧化锌避雷器，3台西安电力电容器厂生产的QTYD2-220/3-0.001H型单相电容式电压互感器，#02启动/备用变压器间隔设计有一组沈阳高压开关厂生产的GW2-220D（W）1600A型隔离开关，3台Y10W5-204/515W型氧化锌避雷器，主变出线间隔设计有1台3AQ1EG-245型SF6断路器,1组GW12-220(W)2500A隔离开关，3台LB1-220W2型电流互感器，3台Y10W5-216/545W型氧化锌避雷器，3台Y10W5-204/515W型氧化锌避雷器，3台TYD3-220/3-0.005H型单相电容式电压互感器，主变间隔采用ZXLGKK-900型扩径空芯导线，启/备变间隔采用LGJQ-400/25型钢芯铝铰线。

二、编制依据1、施工图第2卷第1册《220kV屋外配电装置安装》2、厂家说明书及出厂技术文件3、《电气装置安装工程高压电器施工及验收规范》GBJ147-904、《电气装置安装工程母线装置施工及验收规范》GBJ149-905、《火电施工质量检验及评定标准》第五篇6、《电力建设安全工作规程》（火力发电厂部分）DL5009、1-92三、工器具、量具1、25吨吊车、1吨倒链及绳具2、真空泵1台、微水测量仪、检漏仪、充气专用工具3、卷扬机1.5吨1台、液压钳1台（配相应规格模具）4、550mm水平、钢卷尺、扳手、线坠四、主要施工方案1、按照土建交付计划协调设备到货，在现场开箱验收后直接进行组装，减少设备的二次搬运工作。

110kV变电站安装工程的技术措施探讨
110kV变电站安装工程的技术措施是确保变电站建设质量和运行安全的重要环节。

下
面将探讨一些关键的技术措施。

首先是设计方面的技术措施。

在变电站的设计过程中，需要充分考虑变电站的功能要求、电力设备的选型、系统的可靠性等因素。

设计方面的技术措施包括合理布置变电站的
主要设备，确保设备之间的距离符合安全要求；设计合理的系统结构和接线方案，确保电
力系统的正常运行；设计适合的遮阳措施，防止阳光直射对变电站设备的影响。

还需要进
行设计的合理安排，合理利用场地空间和布线，确保施工和维护的便利。

其次是施工过程中的技术措施。

在施工过程中，需要按照设计要求进行变电站主要设
备的安装和连接工作。

施工方面的技术措施包括：对设备进行仔细检查，确保设备的质量
达到要求；进行合理的设备运输和搬运，避免设备损坏；依据设计要求进行各种设备的安
装和接线工作，确保设备的正确连接和接地；进行必要的试验和检查，确保设备的质量和
性能符合要求；按照规定的施工工艺和安全措施进行施工，保证安全和质量。

还需要进行一系列的检测和试验工作以确保设备和系统的正常运行。

这些工作包括设
备的绝缘试验、高压试验、接地试验等；系统的保护试验、自动化控制试验等。

在这些试
验过程中，需要严格按照规程进行操作，确保试验的有效性和可靠性。

变电站的安装工程还需要进行运行和维护工作。

这些工作包括设备的定期巡检和保养，系统的故障排除和检修等。

在运行和维护过程中，需要遵循相关的操作和安全规程，确保
操作人员的安全和设备的稳定运行。
