教你如何看懂cad钢筋图纸，图纸符号所表达含义在看CAD图纸时候，常常需要我们记一些钢筋符号。

因为有些钢筋符号也许我们都不认识。

所以，相信很多朋友都遇到这样的问题：一级钢筋的符号怎样表示？工字钢符号是什么符号？⑴φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

4、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

框架柱KZ 框支柱KZZ 芯柱XZ 梁上柱LZ 剪力墙上柱QZφ10@100/250,表示箍筋为HPB300级钢筋，直径φ10，加密区间距为100，非加密区间距为250.φ10@100/250（φ12@100），表示柱中箍筋为HPB300级钢筋，直径φ10，加密区间距为100，非加密区间距为250.框架节点核芯区箍筋为HPB300级钢筋，直径φ12，间距为100.φ10@100，表示沿柱全高范围内箍筋均为HPB300级钢筋，直径φ10，间距为100.Lφ10@100/200,表示采用螺旋箍筋，HPB300级钢筋，直径φ10，加密区间距为100，非加密区间距为200.约束边缘构件YBZ 构造边缘构件GBZ 非边缘暗柱AZ 扶壁柱FBZ对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当其厚度不大于160时，宜配置双排。

抗震：当剪力墙厚度不大于400时，应配置双排；当剪力墙厚度大于400，但不大于700时，宜配置三排；当剪力墙厚度大于700时，宜配置四排。

连梁LL 连梁(对角暗撑配筋)LL（JC）连梁（交叉斜筋配筋LL(JX)连梁（集中对角斜筋配筋）LL（DX）暗梁AL 边框梁BKLN10@150,表示墙梁两个侧面纵筋对称配置为：HRB400级钢筋，直径φ10，间距为150.JD2 400×300 +3.100 314，表示2号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100洞口每边补强钢筋为314.JD3 400×300 +3.100 ，表示3号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋按构造配置。

JD4 800×300 +3.100 318/314,表示4号矩形洞口，洞宽800,洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为318，洞高方向补强钢筋为314.JD5 1800×2100+1.800 620 φ8@150，表示5号矩形洞口，洞宽1800，洞高2100，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为620，箍筋为φ8@150.YD5 1000 1.800 620 φ8@150 216，表示5号圆形洞口，直径1000，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为620，箍筋为φ8@150，环向加强钢筋216.=300 OS:H18@200,V20@200DWQ2(①~⑥),bIS:H16@200,V18@200tb φ6@400@400双向表示2号外墙，长度范围为①~⑥之间，墙后为300；外侧水平贯通筋为18@200,竖向贯通筋为20@200；内侧水平贯通筋为16@200，竖向贯通筋为18@200；双向拉筋为φ6，水平间距为400，竖向间距为400.楼面框架梁KL 屋面框架梁WKL 框支梁KZL 非框架梁L 悬挑梁XL 井字梁JZL（××A）为一端有悬挑，（××B）为两段有悬挑，悬挑不计入跨数。

教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。

图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。

下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。

（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。

钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。

3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。

因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。

注意：在配料表中需标出每根钢筋的下料长度。

下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。

钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。

也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。

因此，钢筋的下料长度就是指相应钢筋的中心线长。

实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。

钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。

如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。

钢筋工程施工图纸识读在钢筋工程施工中，施工图纸是非常重要的一环，准确理解和识读施工图纸对工程的质量和进度有很大影响。

钢筋工程施工图纸是指由设计单位按照设计要求绘制的具有施工指导意义的图纸。

下面将详细介绍钢筋工程施工图纸的识读要点。

一、图纸的编制要求1. 标准规范和图纸的符号在施工图纸上，一般会标注图纸的名称、编号、比例等信息，同时也包含了各种标准和规范中规定的符号和图例，如混凝土强度等级、钢筋的种类和直径等。

了解这些基本信息，是准确理解和识读施工图纸的前提。

2. 符号表的解读施工图纸还会附带有符号表，上面标注了施工图纸中所用到的各种符号、标注的意义等信息。

了解并熟练掌握这些符号，对正确理解和识读施工图纸起到了非常重要的作用。

3. 施工图的编制要求对于钢筋工程施工图纸的编制要求，在图纸上一般会标注施工图的设计单位、设计人员、审核人员以及审定人员等信息。

另外，对于图纸的规格、图幅、比例等也会有详细规定。

以上是钢筋工程施工图纸的方面一些基本要求，下面将详细介绍钢筋工程图纸的识读要点。

二、图纸的识读要点1. 钢筋的布置在施工图纸中，会详细标注钢筋的布置图、尺寸、数量、截面和箍筋等信息。

在识读时，需要结合设计要求、标准规范和实际情况进行分析。

另外，还要注意检查是否有与结构母体的连接和衔接位置、尺寸及数量明确的标注。

2. 穿越和穿插在钢筋工程图纸中，会标注穿墙、穿楼板、穿梁等部位的具体要求，如布置方式、尺寸、钢筋种类等。

在识读时，需要结合布置图、结构剖面图及文字说明等进行综合分析，确保布置和穿插的合理性和可行性。

3. 钢筋的连接有的图纸上会标注钢筋的连接方式、长度、直径等要求，对于这些信息的识读，需要结合设计要求和标准规范进行理解，同时要注意检查连接处的构件是否标注清楚，尺寸是否准确。

4. 焊接和放射对于需要进行焊接的钢筋，在施工图纸中也会有详细的标注，包括焊接方式、焊接位置、长度等。

对于这些信息的识读，需要结合焊接图纸、设计要求和施工规范进行深入分析。

看懂桥梁施工图及识图构造物配筋图方法桥梁施工图及识图构造物配筋图方法桥梁是交通的重要组成部分，其建设需要高超的技艺和严谨的工程设计。

其中，桥梁施工图及识图构造物配筋图是桥梁施工的关键依据。

本文将介绍如何看懂桥梁施工图及识图构造物配筋图，帮助相关人员更好地理解并掌握桥梁施工的技巧和方法。

一、整体阅读在拿到桥梁施工图后，首先需要从整体上了解图纸的比例、标高、尺寸等基本信息。

这些信息能够帮助你建立对整个桥梁结构的宏观认识，为后续的深入阅读打下基础。

同时，注意观察图纸的细节，如线条的粗细、构件的连接方式等，这些都会影响桥梁的施工和质量。

二、构造物配筋图构造物配筋图是施工图中的核心部分，它展示了桥梁各个部位的配筋情况。

要理解构造物配筋图，需要掌握以下基础知识：1、钢筋的类型：根据桥梁的不同部位和不同作用，选择不同种类的钢筋。

如直径、形状、抗拉强度等。

2、钢筋的布置：了解钢筋在桥梁各个部位的分布情况，以及它们之间的间距和排布方式。

3、钢筋的连接：熟悉钢筋之间的连接方式，如焊接、捆扎等，以及连接点的设置和处理。

在阅读构造物配筋图时，需要注意观察细节，理解图纸中标注的含义。

例如，观察钢筋的布置是否合理，连接方式是否符合规范等。

同时，需要结合实际情况，考虑施工条件和工艺，从而更好地理解图纸。

三、施工注意事项在阅读桥梁施工图及识图构造物配筋图时，需要注意以下事项：1、施工前需要仔细阅读施工图，了解设计意图和要求。

2、根据图纸要求，提前做好施工准备工作，包括材料采购、设备调试等。

3、在施工过程中，严格遵守设计要求和施工规范，确保施工质量。

4、遇到问题时，及时与设计师沟通，避免因误解图纸而导致施工质量问题。

5、注意施工安全，遵守安全规定，确保施工人员的生命安全。

四、总结看懂桥梁施工图及识图构造物配筋图是桥梁施工的关键环节。

相关人员需要从整体上了解施工图，掌握构造物配筋图的阅读方法，注意施工中的安全事项。

只有深入理解施工图，才能更好地指导桥梁施工，确保桥梁的建设质量和安全性能。

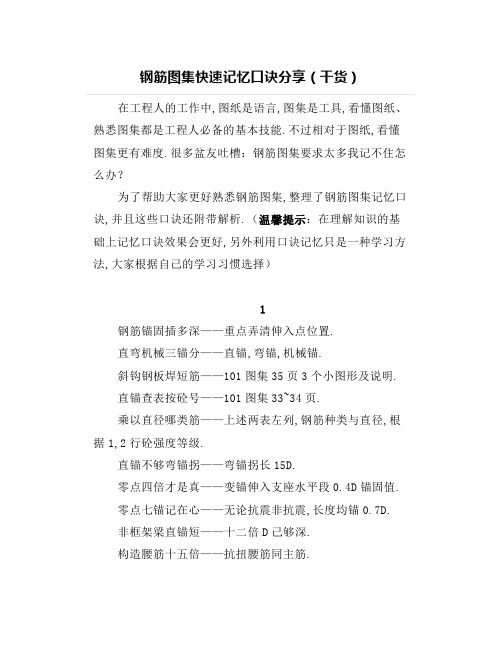

钢筋图集快速记忆口诀分享（干货）在工程人的工作中,图纸是语言,图集是工具,看懂图纸、熟悉图集都是工程人必备的基本技能.不过相对于图纸,看懂图集更有难度.很多盆友吐槽：钢筋图集要求太多我记不住怎么办？为了帮助大家更好熟悉钢筋图集,整理了钢筋图集记忆口诀,并且这些口诀还附带解析.（温馨提示：在理解知识的基础上记忆口诀效果会更好,另外利用口诀记忆只是一种学习方法,大家根据自己的学习习惯选择）1钢筋锚固插多深——重点弄清伸入点位置.直弯机械三锚分——直锚,弯锚,机械锚.斜钩钢板焊短筋——101图集35页3个小图形及说明.直锚查表按砼号——101图集33~34页.乘以直径哪类筋——上述两表左列,钢筋种类与直径,根据1,2行砼强度等级.直锚不够弯锚拐——弯锚拐长15D.零点四倍才是真——变锚伸入支座水平段0.4D锚固值.零点七锚记在心——无论抗震非抗震,长度均锚0.7D.非框架梁直锚短——十二倍D己够深.构造腰筋十五倍——抗扭腰筋同主筋.2箍筋心法口诀箍筋鹰钩属必须——钩长十倍平直段,七十五毫不短于,计算料长加3D.抗剪加密分三种——二倍梁高震一级,二三四级1.5D,非框非震不加密.复合内箍重叠边——计算内尺费心机,勿忘減去保护层,依照外箍细分析.先去角筋两半径,再除纵根减掉一.包含几格乘上几,至此未完别着急.回头再加两半径,再加型差三毫米.详解箍筋鹰钩属必须,从有101图集开始,凡属箍筋,均要求做成135度的斜弯钩.内净尺寸最适宜,箍筋在计算时,可按外包尺寸和内净尺寸,唯有内净尺寸最符合施工实际.钩长十倍平直段,箍筋斜弯钩的平直段长度,第一点要求不小于直径的10倍d.七十五毫不短于,箍筋斜弯钩的平直段长度,第二点要求不小于75毫米.二级**选大值,上述两点要求在实际算料时,要采取较大的数值.计算料长加三d,箍筋因为按内净尺寸计算,弯成之后出现长度缩减,所以在下料长度计算时,要额外增加3倍d.抗剪加密分三种,箍筋加密,是为了承担梁的剪力,箍筋在梁中,加密的情况总分为3种,二倍梁高震一级,当用于一级抗震时,在梁支座根部,加密长度为2倍的梁高度.二三四级一点五,当用于二三四级抗震时,在梁支座根部,加密的长度为1.5倍的梁高度.非框非震不加密,不是框架梁,不是抗震要求的梁,箍筋都不设置加密.复合内箍重叠边,当出现复合箍筋时,提倡大箍套小箍,其内箍的重叠边计算非同往常；计算内尺费心机,计算内箍的重叠边,需要花费心思,认真对待,不是一般人能够算得准.勿忘减去保护层,计算时,千万不要忘记减去钢筋的保护层,第一件事就是要先减保护层；依照外箍细分析,内箍的计算,首先要依照外箍来仔细分析它的各项数值关系；先去角筋两半径,计算内箍,依照外箍筋减去两个纵筋的半径；再除纵根减掉一,减去半径之后,才是纵筋的均分起止线段,去掉1根纵筋数,为1格；包含几格乘上几,如果内箍所含的纵筋不是1格,那么有几格就乘上几；至此未完别着急,一般情况下,计算到这里,就忽视了下两步的计算过程,使计算结果不准确；回头再加两半径,到此时,千万别忘了,回头再加上两个纵筋的半径；再加型差三毫米,这还不算完,还要再加上成型和绑扎时所出现的偏差,通长值为3毫米；此为箍筋心法诀,这是计算箍筋的重要心法口诀；各位盆友需牢记.重点是要记住计算过程的各个步骤,口诀仅供参考,能够帮助加深记忆.3支座上筋心法口诀支座上铁负弯矩——反梁弯矩则相反.端头锚固是务必,伸入净跨有分别,端跨中跨须注意.一排跨内三分一,二排跨内四分一,非框边跨五分一,所有中跨一样地,中跨两边取大值,跨度太小连一起.详解：支座上铁负弯矩,负弯矩钢筋,除反梁以外,通常均设置在支座的上部,反梁则正相反；端头锚固是务必,负弯矩钢筋,在梁端头的锚固十分重要,千万不可轻视；伸入净跨有分别,负弯矩钢筋,伸入梁内净跨度的尺寸是有分别的；端跨中跨须注意,区别在于,一排和二排的不同,还有端跨和中跨的不同；一排跨内三分一,位于一排的负弯矩筋,伸入梁净跨度内的长度为,三分之一梁净跨度；二排跨内四分一,位于二排的负弯矩筋,伸入梁净跨度内的长度为,四分之一梁净跨度；非框边跨五分一,位于非框架梁内的负弯矩筋一排,在边跨,伸入梁净跨度内的长度为,五分之一梁净跨度；所有中跨一样地,无论框架非框架,抗震非抗震,对于中跨,负弯矩筋的构造要求都一样；中跨两边取大值,当中跨两边的净跨度值不一致时,负弯矩筋两头均按大跨的跨度值计算；跨度太小连一起,当边跨或中跨的跨度太小时,就直接把负弯矩筋连通通过去,而不截断；此为负弯心法诀,这是负弯矩钢筋心法重要口诀；众位盆友须在意.通过口诀记忆,加深理解,便于在实际工作中应用.4吊筋心法口诀主次梁相交用吊筋——二十倍D上平伸,次梁两边各加五,下平总加十公分；斜长角度梁高取,八百毫米来划分,小于八百四十五,45度乘上1.414,60度乘上1.155；下料长度减四倍,高度平度多用心.详解：主次梁交用吊筋,凡属主次梁相交处,在主梁中多数都用到吊筋；二十倍d上平伸,吊筋上部两个平直段的长度为其直径的20倍d.次梁两边各加五,吊筋下部一个平直段的长度为,次梁宽度每一边加上5公分；下平总加十公分,吊筋下部一个平直段的长度为,次梁宽度总共加上10公分；斜长角度梁高取,吊筋的斜长段,根据梁高度取值；八百毫米来划分,以梁高800毫米作为分界线；小于八百四十五,当梁高小于或等于800毫米时,斜长段的弯起角为45度；一四一四2方根对于45度角,采用根号2,即1.414系数；大于八百六十度当梁高大于800毫米时,斜长段的弯起角为60度；一一五五系数真,对于60度角,所采用的系数为1.155,用箍筋内尺高度乘此系数.下料长度减四d,吊筋的下料长度,要减去4倍d的弯曲延伸率；高度平度多用心.吊筋弯成后的高度要认真检验,是否符合梁高要求,还要检查平整度,不可偏斜.5腰筋拉筋心法口诀腰筋拉筋不可分——拉筋定要钩箍筋,梁净高超四十五,梁的两侧设腰筋,腰筋间距规二百,腰筋作用字母分,构造腰筋G打头,抗扭腰筋前加N,构造腰锚十五D,抗扭腰锚同主筋,拉筋鹰钩与箍同,内尺外加两箍筋,间距加倍梅花点,预绑交叉要当心.详解：腰筋拉筋不可分,凡属有腰筋的同时,都应当设有拉筋,以便钩住腰筋；拉筋定要钩箍筋,拉筋不光要钩住腰筋,重点是要钩住腰筋外面的箍筋,这是必须的应知内容.梁净高超四十五,见101图集第63页64页,梁净高代号：hw,当梁净高超过45公分时；梁的两侧设腰筋,在该梁的两侧,就要增设腰筋；腰筋间距规二百,腰筋的间距,规定为小于或等于200毫米；腰筋作用字母分,腰筋的作用,用英文字母来区分；构造腰筋G打头,如：G2φ12；抗扭腰筋前加N,如：N2φ14；构造腰锚十五d,构造腰筋的锚固长度为其直径的15倍d；抗扭腰锚同主筋.抗扭腰筋的锚固长度与受力纵筋相同；拉筋鹰钩与箍同,拉筋的弯钩,和箍筋一样；内尺外加两箍筋.拉筋在计算时,务必采用内净尺寸,为箍筋的内净尺寸外加两个箍筋直径；间距加倍梅花点,拉筋的间距,一般为箍筋间距的2倍,并且各排之间呈梅花形交错布置；预绑交叉要当心.有腰筋的梁在预制绑扎时,要格外当心,绑完腰筋以后,给安装造成不便.这些记忆口诀,大家用得可还行？最后要提醒大家：钢筋图集它仅是个工具,没有人规定说你必须把标准图集记住.说是要熟悉图集,我们最终要学的是如何利用图集解决工作中遇到的问题.所以别光顾着苦背图集,大家还是要多动手操作,遇到不懂的多翻图集,这样也能加深你对图集的理解和记忆.。

钢筋平法一、箍筋表示方法：⑴φ10＠100/200（2) 表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为双肢箍。

ﻫ⑵φ１0@10０／２00(４）表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(２）表示箍筋为φ8,间距为2０0，双肢箍。

ﻫ⑷φ8＠100(４）/１50（2）表示箍筋为φ8,加密区间距100,四肢箍，非加密区间距150,双肢箍。

ﻫ一、梁上主筋和梁下主筋同时表示方法：ﻫ⑴3Φ22，３Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ２0.⑵２φ1２，3Φ１8 表示上部钢筋为2φ12,下部钢筋为3Φ１8。

⑶４Φ２5，４Φ2５表示上部钢筋为4Φ25,下部钢筋为4Φ2５。

⑷3Φ25，5Φ25表示上部钢筋为３Φ２５, 下部钢筋为5Φ25.二、梁上部钢筋表示方法：（标在梁上支座处）ﻫ⑴2Φ20表示两根Φ2０的钢筋，通长布置,用于双肢箍。

ﻫ⑵2Φ2２＋（4Φ１2) 表示2Φ２2为通长,４φ12架立筋，用于六肢箍。

ﻫ⑶６Φ25 4／2 表示上部钢筋上排为4Φ２５,下排为2Φ25。

⑷2Φ22+ 2Φ２2 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

三、梁腰中钢筋表示方法：ﻫ⑴Ｇ２φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G４Φ１4 表示梁两侧的构造钢筋，每侧两根Φ14.⑶Ｎ2Φ2２表示梁两侧的抗扭钢筋,每侧一根Φ22。

⑷Ｎ４Φ１8 表示梁两侧的抗扭钢筋,每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵６Φ2５2/4 表示有两排钢筋,上排筋为2Φ２5,下排筋4Φ2５。

ﻫ⑶６Φ25（－２）/４表示有两排钢筋,上排筋为２Φ25，不伸入支座,下排筋4Φ25，全部伸入支座。

ﻫ⑷2Φ２5 +3Φ２2（－３）/ 5Φ2５表示有两排筋，上排筋为５根.2Φ２5伸入支座,3Φ２2,不伸入支座。

下排筋5Φ25，通长布置。

钢筋-图纸上的钢筋如何看懂-如何算钢筋量-钢筋的所有合计一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

钢筋平法一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
