水力旋流器：浅谈水力旋流器的基本形式是什么？什么是水力旋流器？水力旋流器（Hydrocyclone），简称旋流器，是一种采用液体旋转运动分离杂质颗粒的设备。
它的外形是一个上粗下细的锥形圆筒，液体在进入后形成了旋转的运动，并在锥形圆筒内进行分离。
水力旋流器的基本形式水力旋流器的基本形式包括了进口、旋流室、废料口以及溢流口四个部分，下面将对这四个部分分别进行介绍。
1. 进口进口处一般设置一个圆锥体，主要作用是使流体较顺利地进入旋流室。
同时，在进口处还设置了一个输送管，使流体在进入旋流室之前做好预备动作。
2. 旋流室旋流室是水力旋流器的核心组成部分，它是由一个封闭的圆筒体和上方的圆锥体组成。
当液体从输送管中进入到旋流室时，会在圆筒体内形成一个旋转的运动，由于不同体积、密度、离心力的作用，固相颗粒被向较外圆的墙壁推进，在墙壁处形成一层固体环，水则向内靠近锥形底部，从而实现液固分离。
3. 废料口废料口是水力旋流器中的一部分，它主要负责排放固体废料颗粒，不能使其对系统造成影响。
垃圾在旋流室中沉淀，沉淀物重，会跟随液体一起落入锥形底部，最后通过废料口排出。
4. 溢流口溢流口是水力旋流器中的另一部分，它主要用于排放干净的水。
当液体在旋流室中形成旋转运动时，由于离心力的作用，水会被紧贴在液体中心位置，最终从溢流口中排出。
水力旋流器的优点•操作简单：水力旋流器的操作非常简单，只需要按照标准的流程配置好设备，就可以顺利工作，而不需要太多的人工操作和维护。
•分离效果好：水力旋流器的分离效果非常好，它可以高效地分离出杂质颗粒，使得处理后的溶液更加纯净。
•节省成本：水力旋流器与其他固液分离方法相比，具有成本较低的优点，同时不需要太多的维护和保养费用。
水力旋流器的应用范围水力旋流器广泛应用于矿业、化工、环保、建材、冶金等行业。
在这些行业中，常常需要对溶液进行分离处理，水力旋流器在这方面具有很大的优势，因此在这些行业中得到了广泛的应用。
2023年尾矿备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【单选题】和梯形十字法适用于处理坝或坝端的()。
A、排水导渗B、回水导渗C、横向裂缝参考答案：C2.【判断题】地(市)级安全生产监督管理部门负责库容在1万立方米尾矿库的安全监督检查。
参考答案：×3.【单选题】对尾矿库进行巡回检查是及时发现尾矿库异常情况的重要(),应纳入尾矿库管理人员的岗位责任制。
A、要求B、路径C、途径参考答案：C4.【判断题】尾矿坝的渗流作用会破坏坝体的稳定性,出现管涌、流土、局部塌陷、坝面沼泽化甚至滑坡等事故,严重者能够导致尾矿坝垮坝事故。
参考答案：√5.【判断题】检测坝的外坡坡比,每100m坝长少于2处。
参考答案：×6.【单选题】安全阀属于()的安全泄放装置。
A、一次性使用B、可重复使用C、一年内使用参考答案：B7.【单选题】在尾矿坝运行过程中如需增设或更新(),应经技术论证,并经企业安全管理部门批准。
A、排洪设施B、排渗设施C、排水设施参考答案：B8.【单选题】制动回路属于()。
A、方向控制回路B、压力控制回路C、流量控制回路D、以上的三种回路都有可能参考答案：A9.【单选题】渗漏控制的方法必须与()的化学特性和特定库区场地条件相适应。
A、渗漏水B、排矿水C、矿浆参考答案：A10.【判断题】独管头放矿在实际生产过程中经常使用,不影响坝体的安全。
参考答案：×11.【判断题】()单结晶体管触发电路可产生很宽的脉冲，且移相范围较大。
参考答案：×12.【判断题】企业教育培训投入不得占用管理成本,不用建立学习活动室,配备教学所需的设施、多媒体器材、书籍、和资料等。
参考答案：×13.【判断题】加强周边放矿会加速形成防渗层,增加渗漏和落水洞事故。
参考答案：×14.【单选题】压滤机适应性较强,处理能力(),给矿浓度高,无论含泥量大小都能够使用。
水力旋流器目录水力旋流器构造及原理：流体运动的基本形式单元参数设计技术参数：水力旋流器简史水力旋流器水力旋流器水力旋流器[1]是利用离心力来加速矿粒沉降的分级设备，它需要压力给矿，故消耗动力大，但占地面积小、价格便宜，处理量大，分级效率高，可获得很细的溢流产品，多用于第二段闭路磨矿中的分级设备。
水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。
有时也用于泥浆脱水。
分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。
水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。
较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。
构造及原理：水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。
除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。
水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。
通过离心力和重力的作用下，将较粗、较重的矿粒抛出。
水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。
当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。
悬浮液以较高的速度由进料管沿切线方向进入水力旋流器，由于受到外筒壁的限制，迫使液体做自上而下的旋转运动，通常将这种运动称为外旋流或下降旋流运动。
外旋流中的固体颗粒受到离心力作用，如果密度大于四周液体的密度（这是大多数情况），它所受的离心力就越大，一旦这个力大于因运动所产生的液体阻力，固体颗粒就会克服这一阻力而向器壁方向移动，与悬浮液分离，到达器壁附近的颗粒受到连续的液体推动，沿器壁向下运动，到达底流口附近聚集成为大大稠化的悬浮液，从底流口排出。

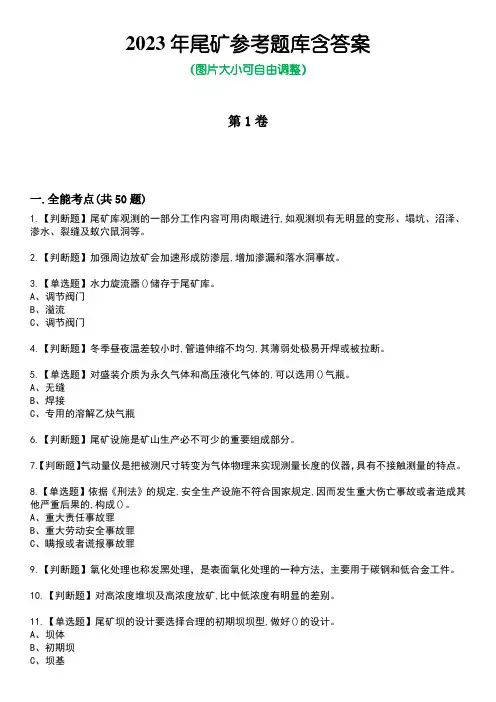

2023年尾矿参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【判断题】尾矿库观测的一部分工作内容可用肉眼进行,如观测坝有无明显的变形、塌坑、沼泽、渗水、裂缝及蚁穴鼠洞等。
2.【判断题】加强周边放矿会加速形成防渗层,增加渗漏和落水洞事故。
3.【单选题】水力旋流器()储存于尾矿库。
A、调节阀门B、溢流C、调节阀门4.【判断题】冬季昼夜温差较小时,管道伸缩不均匀,其薄弱处极易开焊或被拉断。
5.【单选题】对盛装介质为永久气体和高压液化气体的,可以选用()气瓶。
A、无缝B、焊接C、专用的溶解乙炔气瓶6.【判断题】尾矿设施是矿山生产必不可少的重要组成部分。
7.【判断题】气动量仪是把被测尺寸转变为气体物理来实现测量长度的仪器，具有不接触测量的特点。
8.【单选题】依据《刑法》的规定,安全生产设施不符合国家规定,因而发生重大伤亡事故或者造成其他严重后果的,构成()。
A、重大责任事故罪B、重大劳动安全事故罪C、瞒报或者谎报事故罪9.【判断题】氧化处理也称发黑处理，是表面氧化处理的一种方法，主要用于碳钢和低合金工件。
10.【判断题】对高浓度堆坝及高浓度放矿,比中低浓度有明显的差别。
11.【单选题】尾矿坝的设计要选择合理的初期坝坝型,做好()的设计。
A、坝体12.【单选题】中游法和下游法堆坝用旋流器沉砂用来堆坝,溢流放入()。
A、坝体地基B、埋置地基C、坝内13.【单选题】尾矿输送统可分为干式输送和湿式输送两大类,目前大部分矿山采用()。
A、湿式B、干式C、两者之间混合式14.【判断题】对钻孔生产率的影响，切削速度比进给量大。
15.【判断题】排渗部件如排渗盲管被矿泥堵塞,致使排渗效果变差,没有好办法处理。
16.【单选题】尾矿库失事造成灾害的大小与库内尾矿量的()以及尾矿坝的高矮成正比。
A、大小B、多少C、严重17.【判断题】冰冻季节宜采取库内冰下集中放矿。
18.【判断题】坝前沉积大片矿泥会抬高坝体外的浸润线。
水力旋流器水力旋流器是一种连续作业的分级设备，利用离心力来加速颗粒的沉降速度。
水力旋流器是选矿工业中最重要的设备之一，在选矿中主要用作分级设备，尤其在细粒分级作业中极为有效。
它广泛用于闭路磨矿作业（Napier-Munn 等，1996）但也可用于脱泥、除砂和浓密等其他作业。
在许多场合水力旋流器可代替机械式分级机，其优势在于操作简便及与其尺寸相比有较高的处理能力。
它的变体“水介质旋流器”已经用于煤（Osborne ，1985）和其他矿物的精选。
典型的水力旋流器（图9.13）由一个圆锥形容器构成，其底部（沉砂口）敞开，锥体上连接一个筒体，筒体上部有一个切向给料口。
圆筒顶部有盖板，一个轴向溢流管穿过盖板。
轴向溢流管有一段插入筒体内，该管段可拆卸，称之为旋流器溢流管，用以防止给矿短路而直接进入溢流。
矿浆在一定压力下通过切向给料口给入，这使矿浆产生漩涡运动，进而使其在旋流器内产生旋流运动，并沿垂直轴形成一个低压区。
沿垂直轴还形成空气柱，通常通过沉砂口同大气相连接；但一部分空气柱是由从低压区溶液中析出的溶解空气所产生的。
水力旋流器作用的经典理论是，旋流器内颗粒的流动方式受到两个反向作用力：一个是向外的离心力，另一个是向内的拉力（图9.14）。
离心力可加速颗粒的沉降速度，因而可按粒度、形状和密度对颗粒进行分离。
沉降较快的颗粒被抛向器壁（此处速度最慢），之后逐步流向沉砂口。
由于拉力的作用，沉降较慢的颗粒流向垂直轴线周围的低压区，并向上运动，最终经由溢流管进入溢流。
图9.13 水力旋流器（Napier-Munn 等，1996；朱利叶斯克鲁特施尼特矿物研究中心（JKMRC ），昆士兰大学）图9.14 水力旋流器中圆周运动颗粒所受的力 由于存在着一个向下料流的外区和一个向上料流的内区，势必有一个垂直速度为零的区域。
这见之于旋流器的大部分，因此在整个旋流器内应存在着一个垂直速度为零的包络面（图9.15）。
受较大离心力作用而被抛出垂直速度为零的包络面以外的颗粒将进入沉砂，而受较大的拉力作用而进入旋流器中心的颗粒则进入溢流。
