梁模板(600、1300)

  • 格式：rtf
  • 大小：2.71 MB
  • 文档页数：15

梁模板（轮扣式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性每纵距内附加梁底支撑主梁根数0平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 12 面板抗弯强度设计值[f](N/mm2) 12.5 面板抗剪强度设计值[τ](N/mm2) 1.4 面板弹性模量E(N/mm2) 4500W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×1.8)+1.4×3，1.35×(0.1+(24+1.5)×1.8)+1.4×0.7×3]×1＝71.544kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×1.8]×1＝68.31kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1.1×1.4×0.7×3×1＝3.234kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.8)]×1＝46kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×68.31×0.152+0.117×3.234×0.152＝0.162kN·m σ＝M max/W＝0.162×106/24000＝6.759N/mm2≤[f]＝12.5N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×46×1504/(100×4500×144000)＝0.243mm≤[ν]＝min[L/150，10]＝min[150/150，10]＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×68.31×0.15+0.45×3.234×0.15＝4.317kNR2=R3=1.1q1静L+1.2q1活L=1.1×68.31×0.15+1.2×3.234×0.15＝11.853kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×46×0.15＝2.76kNR2'=R3'=1.1q2L=1.1×46×0.15＝7.59kN五、小梁验算梁底面板传递给左边小梁线荷载：q1左＝R1/b=4.317/1＝4.317kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b =Max[11.853,11.853]/1= 11.853kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=4.317/1＝4.317kN/m小梁自重：q2＝1.1×1.35×(0.3-0.1)×0.45/3 =0.045kN/m梁左侧模板传递给左边小梁荷载q3左＝1.1×1.35×0.5×(1.8-0.4)=1.04kN/m梁右侧模板传递给右边小梁荷载q3右＝1.1×1.35×0.5×(1.8-0.4)=1.04kN/m梁左侧楼板传递给左边小梁荷载q4左＝1.1×Max[1.2×(0.5+(24+1.1)×0.4)+1.4×3，1.35×(0.5+(24+1.1)×0.4)+1.4×0.7×3]×(0.475-0.45/2)/2×1=2.361kN/m梁右侧楼板传递给右边小梁荷载q4右＝1.1×Max[1.2×(0.5+(24+1.1)×0.4)+1.4×3，1.35×(0.5+(24+1.1)×0.4)+1.4×0.7×3]×((0.95-0.475)-0.45/2)/2×1=2.361kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左=4.317+0.045+1.04+2.361=7.762kN/m中间小梁荷载q中= q1中+ q2=11.853+0.045=11.898kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=4.317+0.045+1.04+2.361=7.762kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[7.762,11.898,7.762]=11.898kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.76/1＝2.76kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b = Max[7.59,7.59]/1= 7.59kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=2.76/1＝2.76kN/m小梁自重：q2'＝1×(0.3-0.1)×0.45/3 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.8-0.4)=0.7kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.8-0.4)=0.7kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.4)]×(0.475-0.45/2)/2×1=1.318kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.4)]×((0.95-0.475)-0.45/2)/2×1=1.318kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=2.76+0.03+0.7+1.318=4.808kN/m中间小梁荷载q中'= q1中'+ q2'=7.59+0.03=7.62kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.76+0.03+0.7+1.318=4.808kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[4.808,7.62,4.808]=7.62kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×11.898×0.452，0.5×11.898×0.22]＝0.301kN·mσ=M max/W=0.301×106/42667=7.059N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×11.898×0.45，11.898×0.2]＝3.346kNτmax=3V max/(2bh0)=3×3.346×1000/(2×40×80)＝1.569N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×7.62×4504/(100×9350×170.667×104)＝0.102mm≤[ν]＝min[l1/150，10]=min[450/150，10]＝3mmν2＝q'l24/(8EI)＝7.62×2004/(8×9350×170.667×104)＝0.096mm≤[ν]＝min[2l2/150，10]=min[400/150，10]＝2.667mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×11.898×0.45,0.375×11.898×0.45+11.898×0.2]=6.693kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=4.366kN,R2=6.693kN,R3=6.693kN,R4=4.366kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×7.62×0.45,0.375×7.62×0.45+7.62×0.2]= 4.286kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=2.704kN,R2'=4.286kN,R3'=4.286kN,R4'=2.704kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.8主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19 可调托座内主梁根数 2 主梁受力不均匀系数0.6受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.17×106/4250=40.052N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.527kNτmax=2V max/A=2×3.527×1000/398＝17.723N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.012mm≤[ν]＝min[L/150，10]=min[250/150，10]＝1.667mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.092kN，R2=3.395kN，R3=6.86kN，R4=3.362kN，R5=0.252kN 立杆所受主梁支座反力依次为P1=0.092/0.6=0.154kN，P2=3.395/0.6=5.659kN，P3=6.86/0.6=11.433kN，P4=3.362/0.6=5.603kN，P5=0.252/0.6=0.421kN七、可调托座验算两侧立杆最大受力N＝max[R1,R5]＝max[0.092,0.252]＝0.252kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3，P4]＝11.433kN≤[N]=30kN满足要求！八、立杆验算h max=max(ηh,h'+2ka)=max(1.2×1800,600+2×0.7×500)=2160mmλ=h max/i=2160/16=135≤[λ]=150长细比满足要求！查表得：φ＝0.3712、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1.1×0.6×1.4×(1×0.021×0.45×1.82/10)＝0.003kN·m3、稳定性计算P1＝0.154kN，P2＝5.659kN，P3＝11.433kN，P4＝5.603kN，P5＝0.421kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1.1×max[1.2×(0.5+(24+1.1)×0.4)+1.4×3，1.35×(0.5+(24+1.1)×0.4)+0.7×1.4×3]×(0.9+0.475-0.45/2)/2×0.45=4.887kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×max[1.2×(0.5+(24+1.1)×0.4)+1.4×3，1.35×(0.5+(24+1.1)×0.4)+0.7×1.4×3]×(0.9+0.95-0.475-0.45/2)/2×0.45=4.887kNN d＝max[P1+N边1，P2，P3，P4，P5+N边2]+1.1×1.35×0.15×(4.41-1.8)＝max[0.154+4.887，5.659，11.433，5.603，0.421+4.887]+0.581＝12.014kNf d＝N d/(φA)+M wd/W＝12014.2/(0.371×398)+0.003×106/4250＝82.071N/mm2≤[f]＝205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=4.41/30=0.147≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.566=0.509kN/m：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1.5×0.153=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×4.412×0.509+4.41×0.207=5.864kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=302×0.9×[0.15×4.41/(0.9×0.9)+0.5]+2×1×30/2=1096 .5kN.m≥3γ0M ok =3×1.1×5.864=19.352kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t 0u m =2[(a+h 0)+(b+h 0)]=1320mm F=(0.7βh f t +0.25σpc ，m )ηu m h 0=(0.7×1×0.829+0.25×0)×1×1320×130/1000=99.579kN ≥F 1=12.014kN 满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000mm2F=1.35βcβl f c A ln=1.35×1×3×8.294×40000/1000=1343.628kN≥F1=12.014kN 满足要求！。

合集下载

600梁模板计算

600梁模板计算

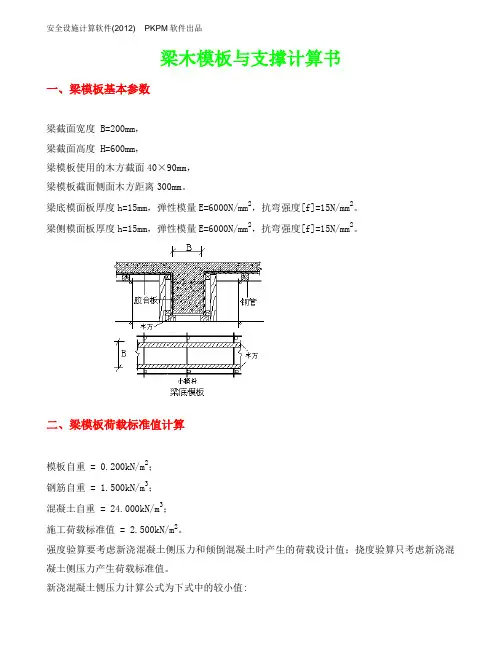

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=200mm，梁截面高度 H=600mm，梁模板使用的木方截面40×90mm，梁模板截面侧面木方距离300mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×28.800=25.920kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值:F2=0.9×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.60=23.198N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×15.552+1.40×3.240)×0.300×0.300=0.209kN.m 经计算得到面板抗弯强度计算值 f = 0.209×1000×1000/32400=6.444N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×15.552+1.4×3.240)×0.300=4.176kN 截面抗剪强度计算值T=3×4176.0/(2×600.000×18.000)=0.580N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×15.552×3004/(100×6000×291600)=0.487mm面板的最大挠度小于300.0/250,满足要求!五、穿梁螺栓计算1.梁侧竖楞抗弯强度计算计算公式:f = M/W < [f]其中 f ——梁侧竖楞抗弯强度计算值(N/mm2)；M ——梁侧竖楞的最大弯距(N.mm)；W ——梁侧竖楞的净截面抵抗矩,W = 54.00cm3；[f] ——梁侧竖楞的抗弯强度设计值，[f] = 13N/mm2。

梁模板(250x600)计算书

梁模板(250x600)计算书

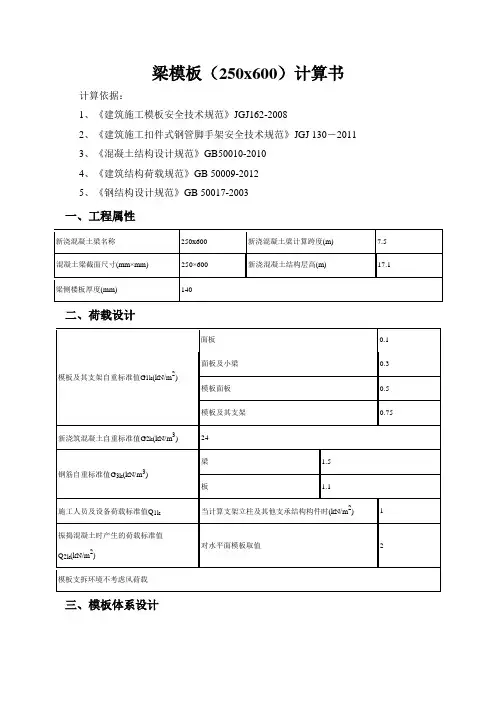

梁模板（250x600）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 4500 取单位宽度1000mm，按二等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.6)+1.4×2，1.35×(0.1+(24+1.5)×0.6)+1.4×0.7×2]×1＝20.48kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.6]×1＝18.71kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×0.6]×1＝15.4kN/m1、强度验算M max＝0.125q1L2＝0.125q1l2＝0.125×20.48×0.122＝0.04kN·mσ＝M max/W＝0.04×106/37500＝1.07N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521qL4/(100EI)=0.521×15.4×1254/(100×4500×281250)＝0.015mm≤[ν]＝l/400＝125/400＝0.31mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375 q1静l +0.437 q1活l=0.375×18.71×0.12+0.437×1.76×0.12＝0.97kNR2=1.25q1l=1.25×20.48×0.12＝3.2kN标准值(正常使用极限状态)R1'=R3'=0.375 q2l=0.375×15.4×0.12＝0.72kNR2'=1.25q2l=1.25×15.4×0.12＝2.41kN五、小梁验算为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{0.97+0.9×1.35×[(0.3-0.1)×0.25/2+0.5×(0.6-0.14)]+0.9max[1.2×(0.5+(24+1.1)×0.14)+1. 4×2，1.35×(0.5+(24+1.1)×0.14)+1.4×0.7×2]×max[0.42-0.25/2，(0.85-0.42)-0.25/2]/2×1，3.2+0.9×1.35×(0.3-0.1)×0.25/2}=3.23kN/mq2＝max[0.72+(0.3-0.1)×0.25/2+0.5×(0.6-0.14)+(0.5+(24+1.1)×0.14)×max[0.42-0.25/2，(0.85-0.42)-0.25/2]/2×1，2.41+(0.3-0.1)×0.25/2]＝2.43kN/m1、抗弯验算M max＝max[0.107q1l12，0.5q1l22]＝max[0.107×3.23×0.42，0.5×3.23×0.12]＝0.06kN·m σ＝M max/W＝0.06×106/42670＝1.3N/mm2≤[f]＝12.87N/mm2满足要求！2、抗剪验算V max＝max[0.607q1l1，q1l2]＝max[0.607×3.23×0.4，3.23×0.1]＝0.784kNτmax＝3V max/(2bh0)=3×0.784×1000/(2×40×80)＝0.37N/mm2≤[τ]＝1.39N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×2.43×4004/(100×7480×1706700)＝0.03mm≤[ν]＝l/400＝400/400＝1mmν2＝q2l24/(8EI)＝2.43×1004/(8×7480×1706700)＝0mm≤[ν]＝l/400＝100/400＝0.25mm 满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×3.23×0.4，0.393×3.23×0.4+3.23×0.1]＝1.48kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R3＝1.06kN，R2＝1.48kN 正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×2.43×0.4，0.393×2.43×0.4+2.43×0.1]＝1.11kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'3＝0.94kN，R'2＝1.11kN 六、主梁验算主梁类型钢管主梁材料规格(mm) Φ48×2.75主梁弹性模量E(N/mm2) 206000 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面惯性矩I(cm4) 10.04主梁截面抵抗矩W(cm3) 4.18主梁自重忽略不计，计算简图如下：1、抗弯验算主梁弯矩图(kN·m)σ＝M max/W＝0.63×106/4180＝150.68N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.8kNτmax＝2V max/A=2×1.8×1000/391＝9.21N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝1.71mm≤[ν]＝l/400＝850/400＝2.12mm满足要求！4、扣件抗滑计算R＝max[R1,R2]＝1.8kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝1.8kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、纵向水平钢管验算钢管类型Φ48×2.75钢管截面面积A(mm2) 391钢管截面回转半径i(mm) 16 钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.04 钢管截面抵抗矩W(cm3) 4.18钢管抗剪强度设计值[τ](N/mm2) 125 钢管抗压、弯强度设计值[σ](N/mm2) 205 计算简图如下：R＝max[R1，R2]=1.8kN，R'＝max[R1'，R2']＝1.5kN1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.25×106/4180＝58.83N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.415kNτmax＝2V max/A=2×2.415×1000/391＝12.35N/mm2≤[τ]＝170N/mm2 满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.41mm≤[ν]＝l/400＝800/400＝2mm满足要求！4、扣件计算R＝3.96kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝3.96kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！八、立柱验算长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1500+2×100)=2356.2mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632.5mmλ=l0/i=2632.5/16=164.53≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.217×1.386×(1500+2×100)=2867.495mmλ1＝l01/i＝2867.495/16＝179.218，查表得，φ1＝0.223立柱最大受力N＝max[R1+N边1，R2+N边2]＝max[3.96+0.9max[1.2×(0.5+(24+1.1)×0.14)+1.4×1，1.35×(0.5+(24+1.1)×0.14)+1.4×0.7×1]×(0.8+0.42-0.25/2)/2×0.8，3.96+0.9max[1.2×(0.5+(24+1.1)×0.14)+1.4×1，1.35×(0.5+(24+1.1)×0.14)+1.4×0.7×1]×(0.8+0.85-0.42-0.25/2)/2×0.8]＝6.5kNf＝N/(φA)＝6.5×103/(0.22×391)＝74.5N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：l02=kμ2h =1.217×1.755×1500=3203.752mmλ2＝l02/i＝3203.752/16＝200.234，查表得，φ2＝0.18立柱最大受力N＝max[R1+N边1，R2+N边2]＝max[3.96+0.9max[1.2×(0.75+(24+1.1)×0.14)+1.4×1，1.35×(0.75+(24+1.1)×0.14)+1.4×0.7×1]×(0.8+0.42-0.25/2)/2×0.8，3.96+0.9max[1.2×(0.75+(24+1.1)×0.14)+1.4×1，1.35×(0.75+(24+1.1)×0.14)+1.4×0.7×1]×(0.8+0.85-0.42-0.25/2)/2×0.8]＝6.63kNf＝N/(φA)＝6.63×103/(0.18×391)＝94.19N/mm2≤[f]＝205N/mm2满足要求！九、立柱地基基础计算立柱底垫板的底面平均压力p＝N/(m f A)＝6.63/(0.4×0.1)＝165.73kPa≤f ak＝300kPa 满足要求！。

梁模板计算600X600

梁模板计算600X600

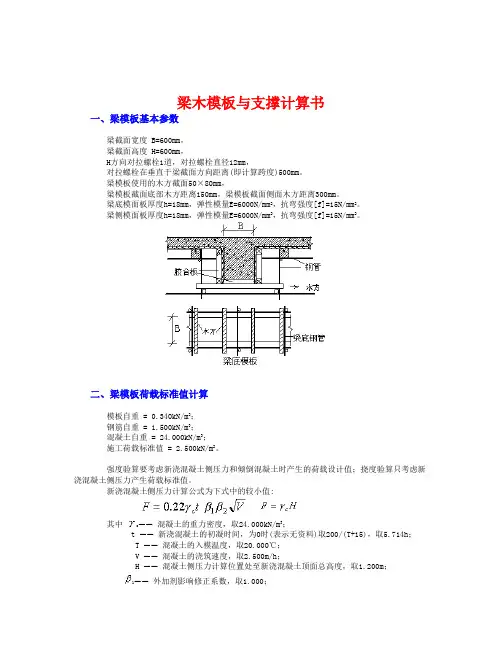

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=600mm，H方向对拉螺栓1道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。

梁模板使用的木方截面50×80mm，梁模板截面底部木方距离150mm，梁模板截面侧面木方距离300mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×28.800=25.920kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m 2。

三、梁模板底模计算本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；梁底模板面板按照三跨度连续梁计算，计算简图如下12.02kN/mA 梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁底模板的抗弯强度计算值(N/mm2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁底模板的均布荷载(kN/m)；q=0.9×1.2×[0.34×0.60+24.00×0.60×0.60+1.50×0.60×0.60]+1.40×2.50×0.60=12.03kN/m最大弯矩计算公式如下:M=-0.10×12.025×0.1502=-0.027kN.mf=0.027×106/32400.0=0.835N/mm 2梁底模面板抗弯计算强度小于15.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.150×12.025=1.082kN截面抗剪强度计算值 T=3×1082/(2×600×18)=0.150N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.9×(0.34×0.60+24.00×0.60×0.60+1.50×0.60×0.60)=8.446N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×8.446×150.04/(100×6000.00×291600.0)=0.017mm梁底模板的挠度计算值: v = 0.017mm小于 [v] = 150/250,满足要求!四、梁模板底木方计算梁底木方的计算在脚手架梁底支撑计算中已经包含！五、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.60=23.198N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×15.552+1.40×3.240)×0.300×0.300=0.209kN.m 经计算得到面板抗弯强度计算值 f = 0.209×1000×1000/32400=6.444N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×15.552+1.4×3.240)×0.300=4.176kN截面抗剪强度计算值 T=3×4176.0/(2×600.000×18.000)=0.580N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×15.552×3004/(100×6000×291600)=0.487mm面板的最大挠度小于300.0/250,满足要求!六、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×0.60×0.50/1=11.60kN穿梁螺栓直径为12mm；穿梁螺栓有效直径为9.9mm；穿梁螺栓有效面积为 A=76.000mm2；穿梁螺栓最大容许拉力值为 [N]=12.920kN；穿梁螺栓承受拉力最大值为 N=11.599kN；穿梁螺栓的布置距离为侧龙骨的计算间距500mm。

600乘1000梁模板计算书

600乘1000梁模板计算书

600×1000梁木模板计算书一）、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)450mm。

梁模板使用的方木截面60×100mm，梁模板截面底部方木距离140mm，梁模板截面侧面方木距离300mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二）、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h；T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.000m；1——外加剂影响修正系数，取1.200；2——混凝土坍落度影响修正系数，取1.150。

根据公式计算的新浇混凝土侧压力标准值 F1=24.000kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=24.000kN/m2倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。

三）、梁模板底模计算本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；梁底模板面板按照三跨度连续梁计算，计算简图如下q梁底模面板计算简图1.强度计算强度计算公式要求： = M/W < [f]其中——梁底模板的强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；q ——作用在梁底模板的均布荷载(kN/m)；q=1.2×[0.34×0.60+24.00×0.60×1.00+1.50×0.60×1.00]+1.4×2.50×0.60=20.71kN/m最大弯矩计算公式如下:M=-0.10×20.705×0.1402=-0.041kN.m=0.041×106/32400.0=1.253N/mm2梁底模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.140×20.705=1.739kN截面抗剪强度计算值 T=3×1739/(2×600×18)=0.242N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.34×0.60+24.00×0.60×1.00+1.50×0.60×1.00=15.504N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×15.504×140.04/(100×6000.00×291600.0)=0.023mm 梁底模板的挠度计算值: v = 0.023mm小于 [v] = 140/250,满足要求!四）、梁模板底方木计算梁底方木的高度 H = 100mm；梁底方木的宽度 B = 60mm；本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 6.00×10.00×10.00/6 = 100.00cm3；I = 6.00×10.00×10.00×10.00/12 = 500.00cm4；梁底方木按照按照集中荷载作用的简支梁计算，计算简图如下图梁底方木计算简图1.强度计算强度计算公式要求： = M/W < [f]其中——梁底方木的强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；P ——作用在梁底方木的集中荷载(kN/m)；P={1.2×[0.34×(0.60+2×1.00)+24.00×0.60×1.00+1.50×0.60×1.00]+1.4×2.50×0.60}×0.14=3.013kN最大弯矩计算公式如下:其中 L ——梁底方木的跨度，L = 600+2×300=1200mmM=3.013×1200.000/4/1000=0.904kN.m=0.904×106/100000.0=9.039N/mm2梁底方木计算强度小于13.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.5P截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.5×3.013=1.506kN截面抗剪强度计算值 T=3×1506/(2×60×100)=0.377N/mm2截面抗剪强度设计值 [T]=1.30N/mm2梁底方木抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 P = [0.34×(0.60+2×1.00)+24.00×0.60×1.00+1.50×0.60×1.00]×0.14=2.266kN最大挠度v = 2265.760×1200.03/(48×9500.00×5000000.0)=1.717mm 梁底方木的挠度计算值: v = 1.717mm小于 [v] = 1200/250,满足要求!五）、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下q图梁侧模板计算简图1.强度计算强度计算公式要求： = M/W < [f]其中——梁侧模板的强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；q ——作用在梁侧模板的均布荷载(N/mm)；q=(1.2×24.00+1.4×6.00)×1.00=37.200N/mm最大弯矩计算公式如下:M=-0.10×37.200×0.3002=-0.335kN.m=0.335×106/54000.0=6.200N/mm2梁侧模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.300×37.200=6.696kN截面抗剪强度计算值 T=3×6696/(2×1000×18)=0.558N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 24.00×1.00=24.00N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×24.000×300.04/(100×6000.00×486000.0)=0.451mm 梁侧模板的挠度计算值: v = 0.451mm小于 [v] = 300/250,满足要求!六）、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×24.00+1.4×6.00)×1.00×0.45/2=8.37kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=8.370kN；穿梁螺栓的布置距离为侧龙骨的计算间距450mm。
